1U规格立方星框架结构设计方案

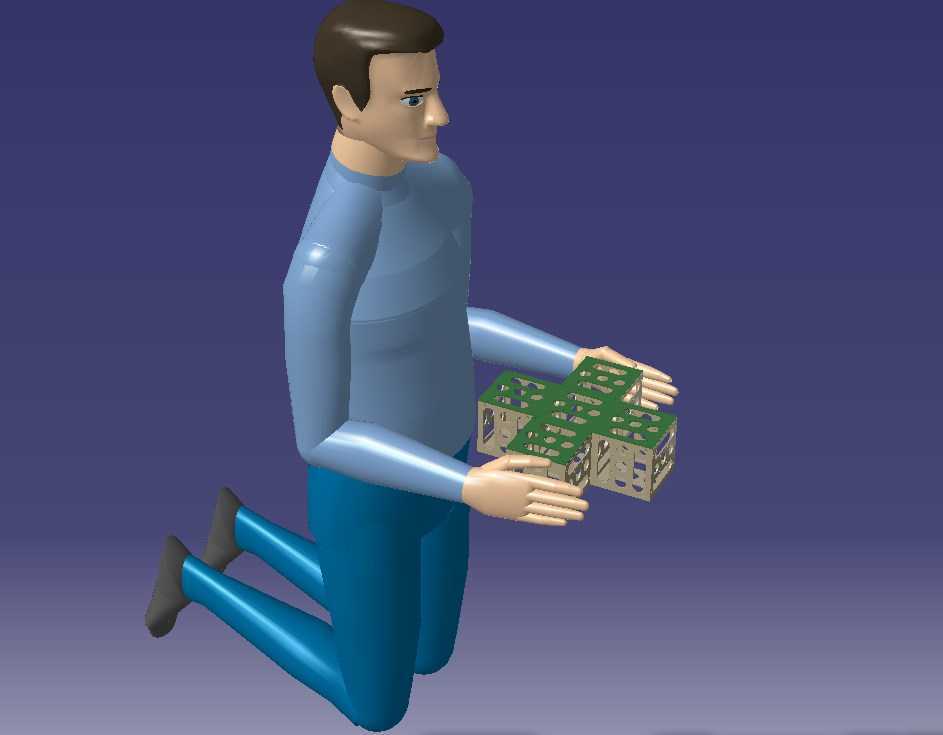

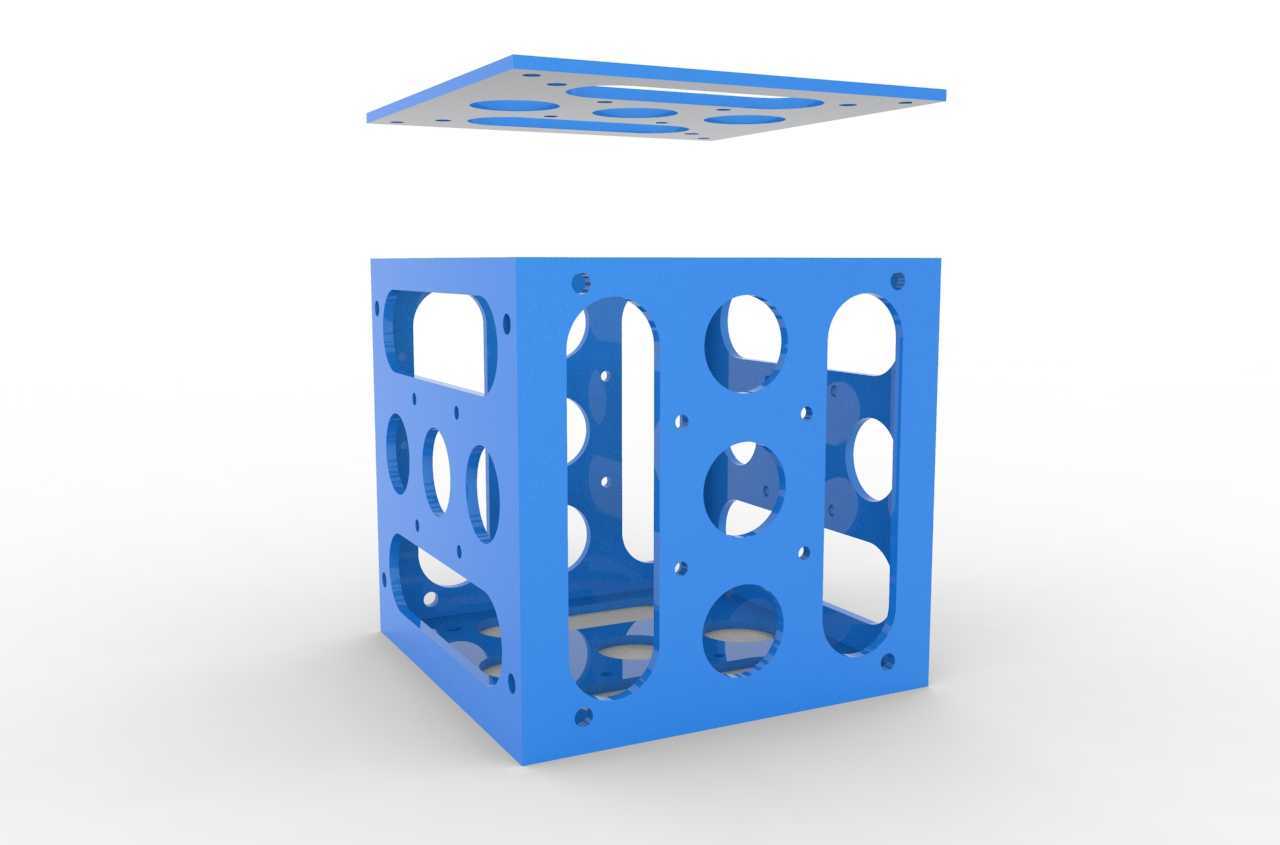

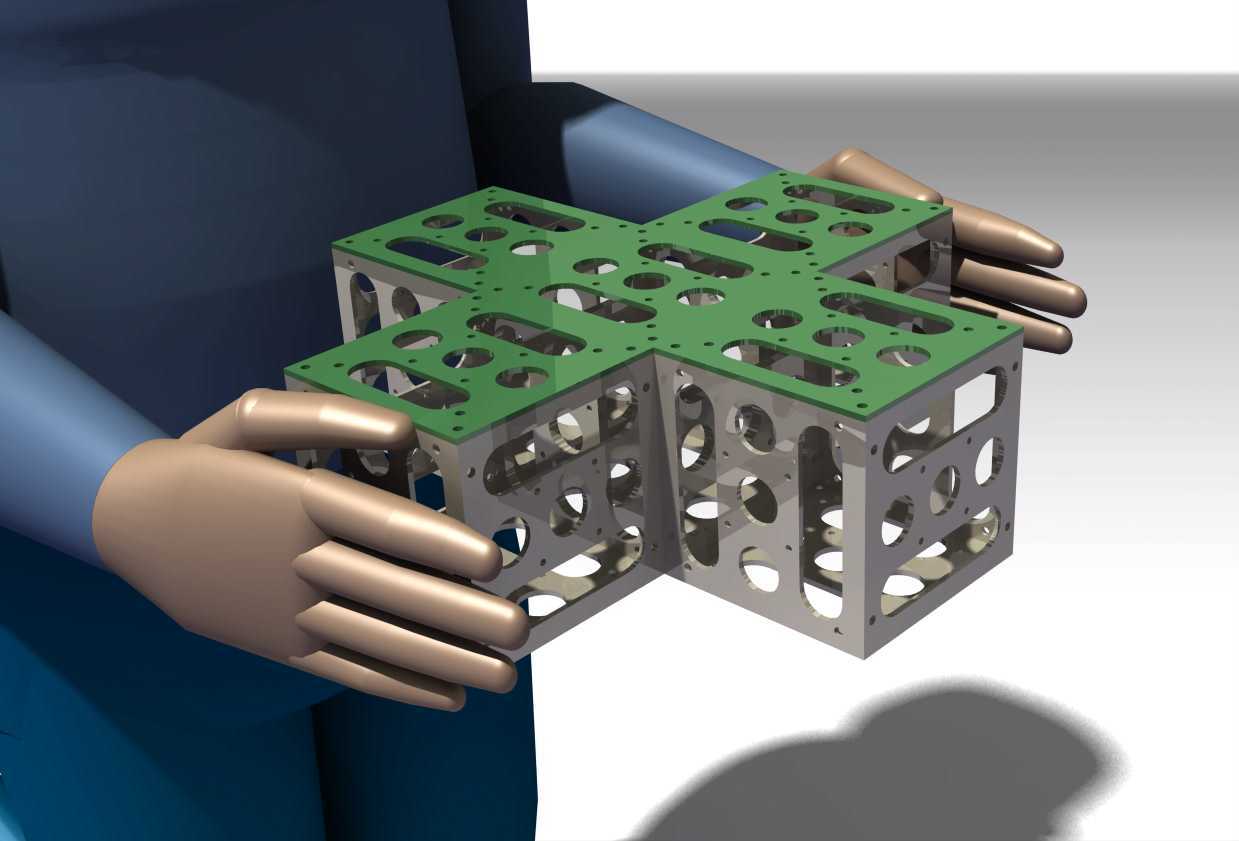

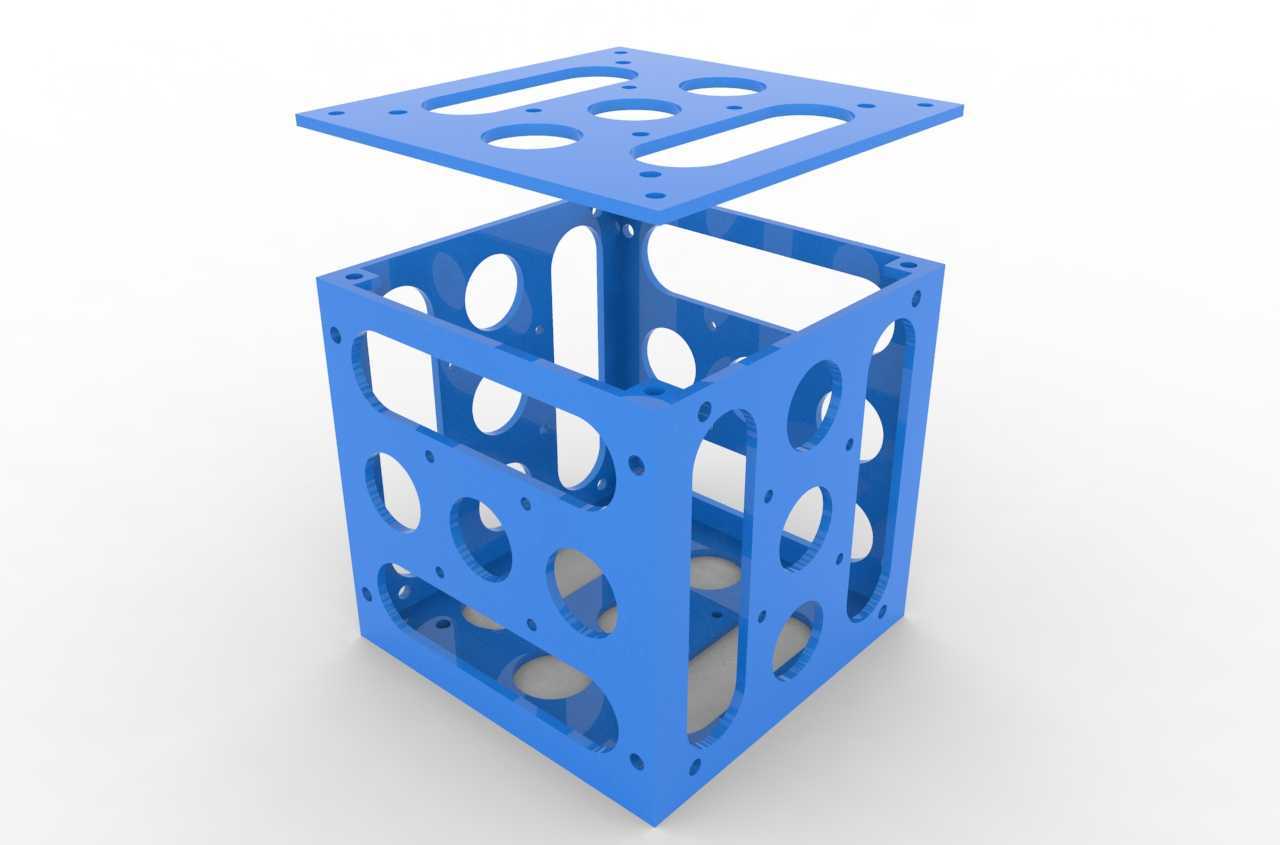

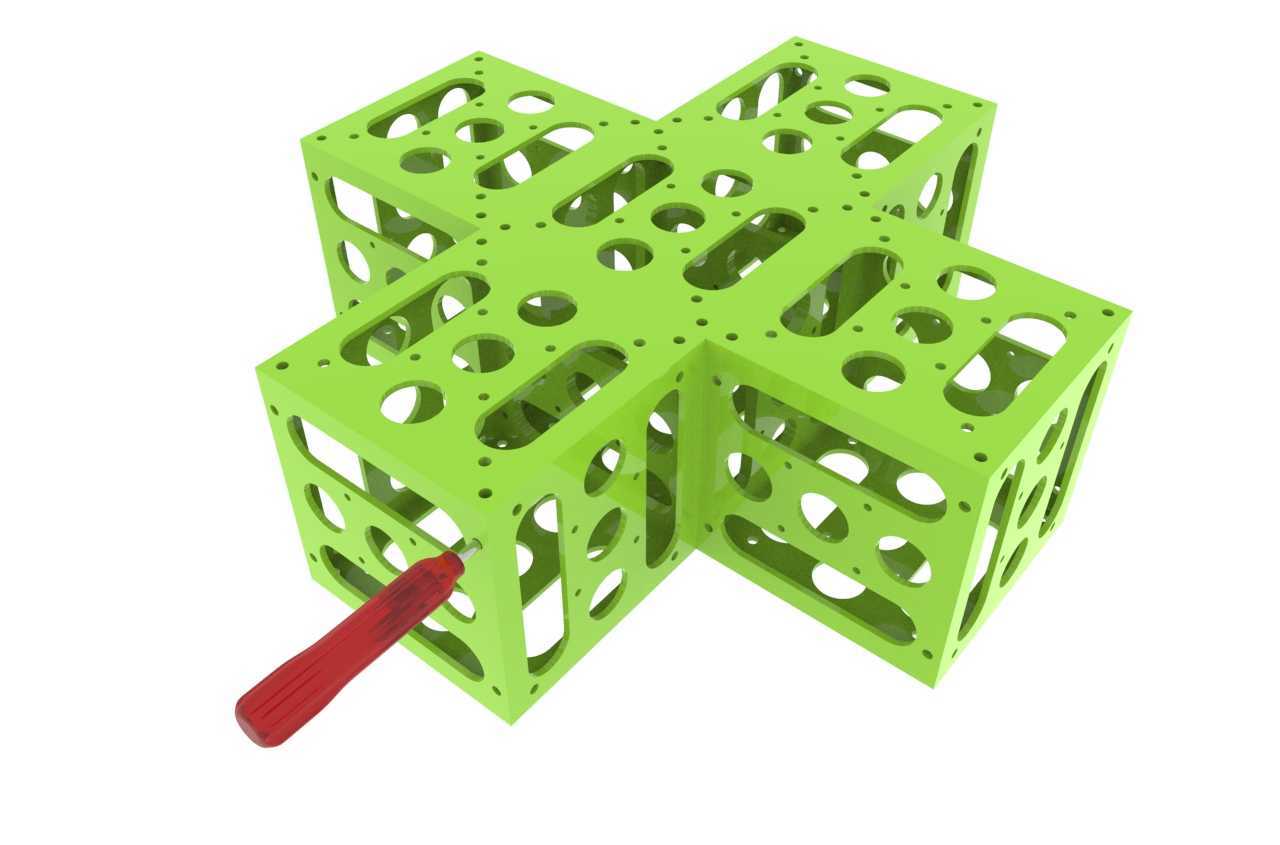

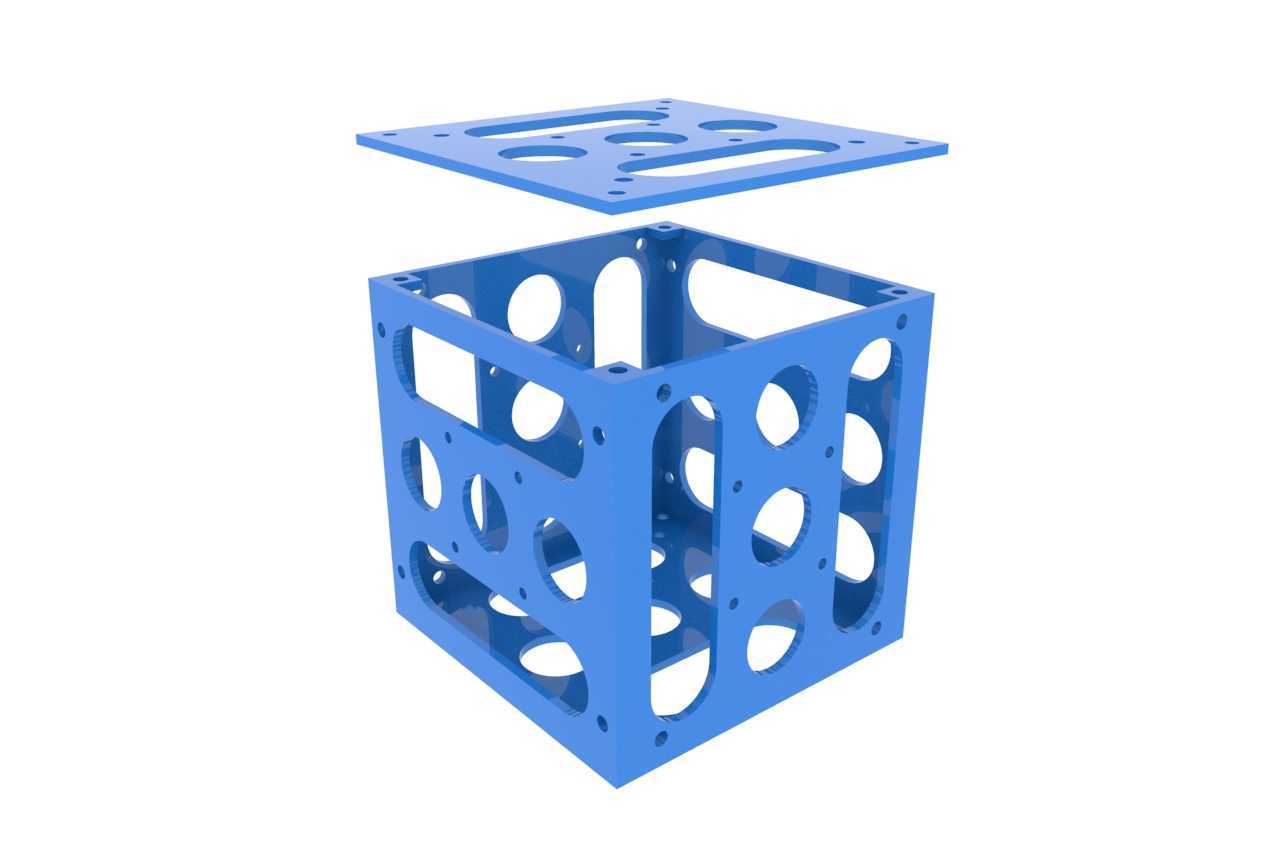

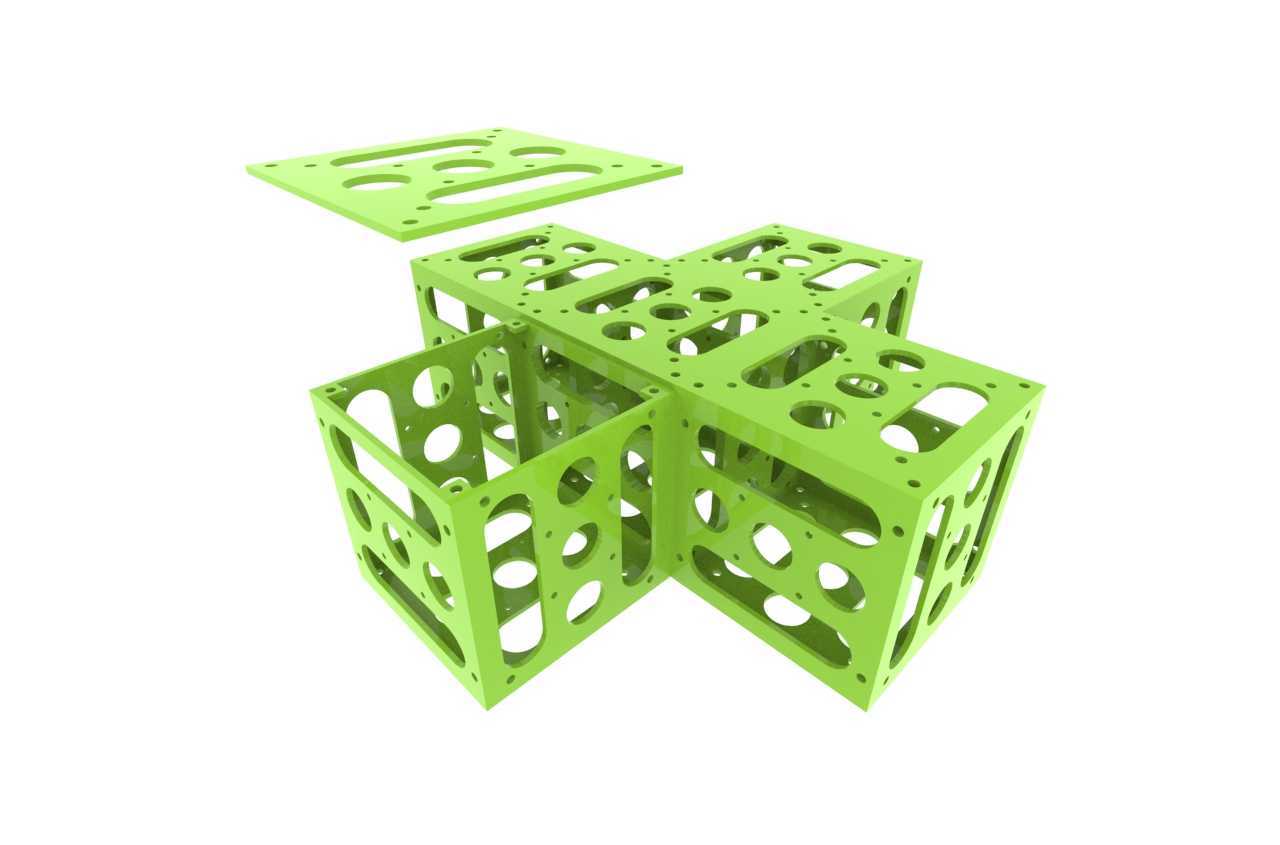

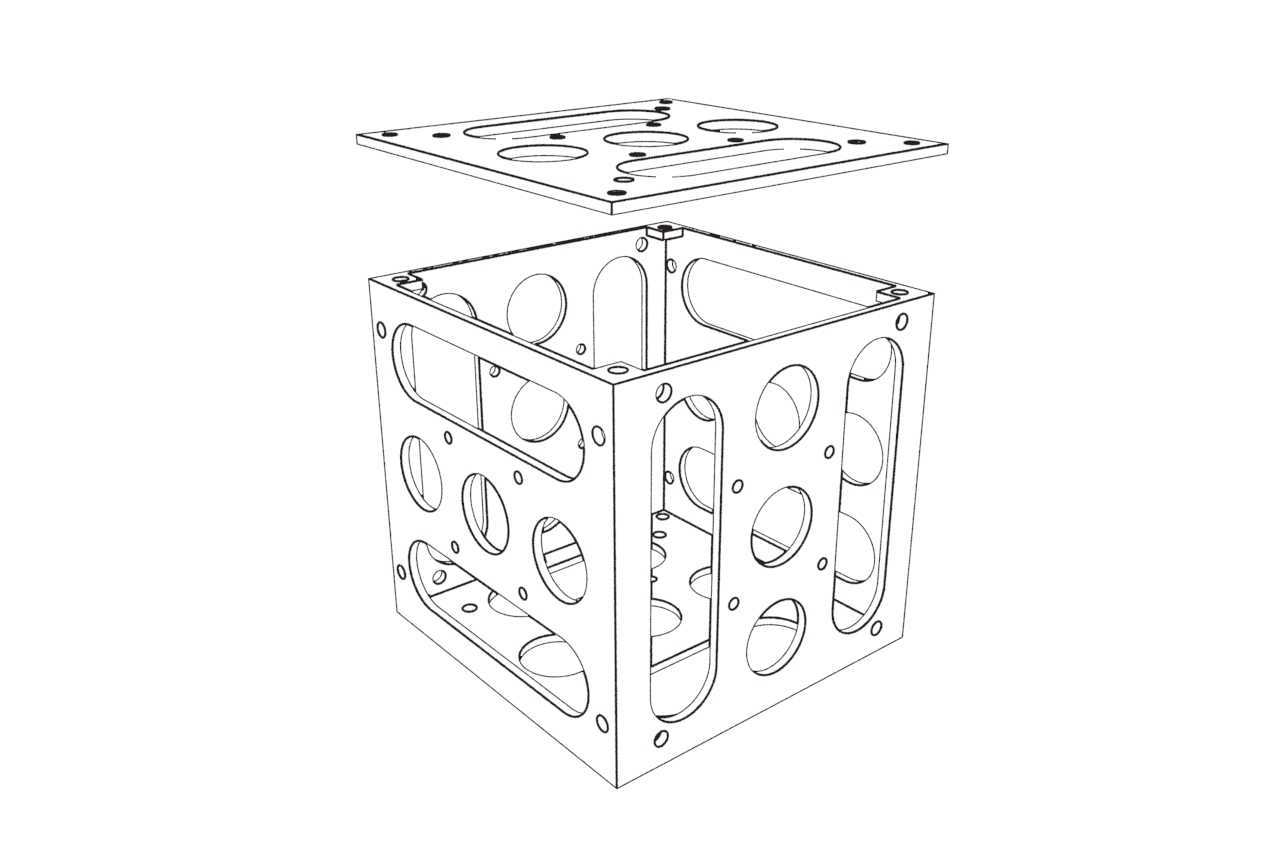

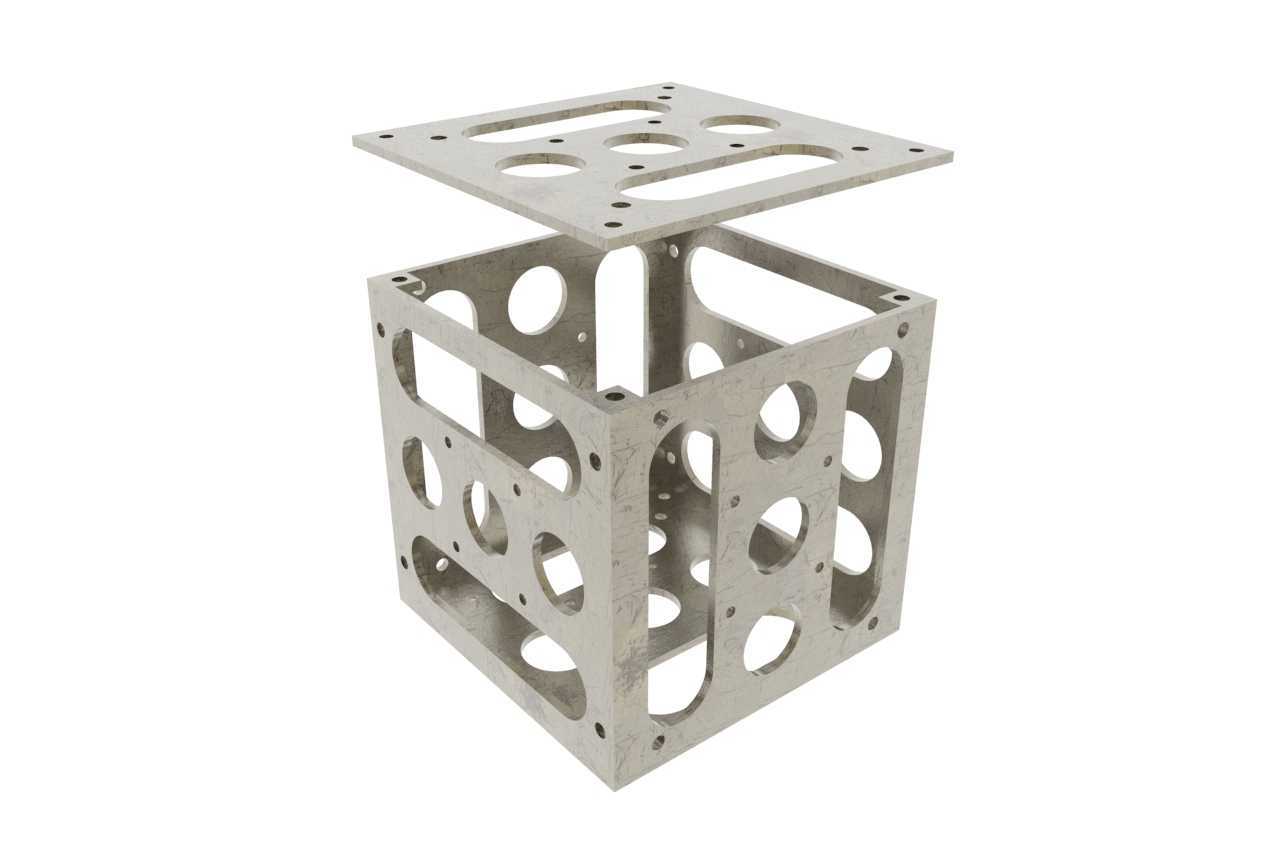

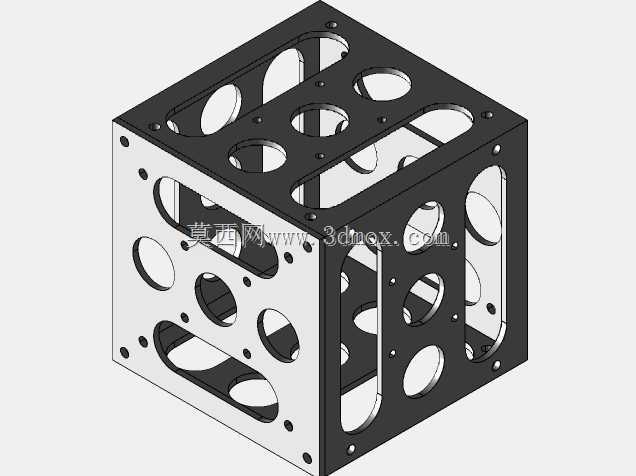

该结构为1U规格立方星的主体承载框架，是微纳卫星领域的典型结构件，主要应用于近地轨道的科研试验、技术验证类立方星平台，承担星载元器件安装固定、发射阶段载荷传递、在轨运行结构支撑的核心作用。从结构设计逻辑来看，整体采用分体拼接式构型，由多块带镂空孔的壁板组合成立方体腔体，顶部设置可拆分的盖板，既满足整星装配阶段的元器件安装操作空间需求，也能适配星箭分离机构的对接接口要求。框架的镂空开孔设计并非单纯减重，每一处开孔都对应明确的工程需求：大尺寸圆孔为星载相机、天线、传感器等外露器件预留安装与探测通路，密集的小尺寸安装孔用于PCB板、电源模块、姿控组件的螺接固定，长条形镂空则兼顾线缆走线空间与结构减重需求，在保证结构刚度满足发射段力学环境要求的前提下，最大化降低结构自重，提升整星的载荷搭载能力。从安装边界来看，整体严格遵循1U立方星的通用尺寸规范，外轮廓为标准立方体尺寸，各壁板的拼接面采用定位止口设计，装配后可保证整体形位公差满足星箭对接的精度要求，避免因结构变形导致分离卡滞问题。框架的壁厚设计经过力学仿真迭代，在发射段的过载、振动、冲击工况下，结构应力分布均匀，不会出现应力集中导致的结构失效，同时镂空区域的边缘均做倒角处理，避免装配过程中划伤线缆或操作人员，也能减少在轨运行阶段的应力集中风险。分体式的盖板设计采用快拆式连接逻辑，无需复杂工具即可完成开合，方便地面测试阶段的元器件调试与更换，盖板上的开孔同样对应顶部安装的太阳能帆板、通信天线的安装点位，保证各组件安装后无干涉。这类框架结构的设计核心是在严格的尺寸、重量约束下，平衡结构强度、安装便利性、器件兼容性三者的关系，既要适配不同载荷的安装需求，也要满足航天发射的严苛力学环境要求，同时兼顾地面总装测试的操作效率，是微纳卫星结构设计中兼顾通用性与可靠性的典型方案。
