四轴涵道式多旋翼飞行载具框架结构

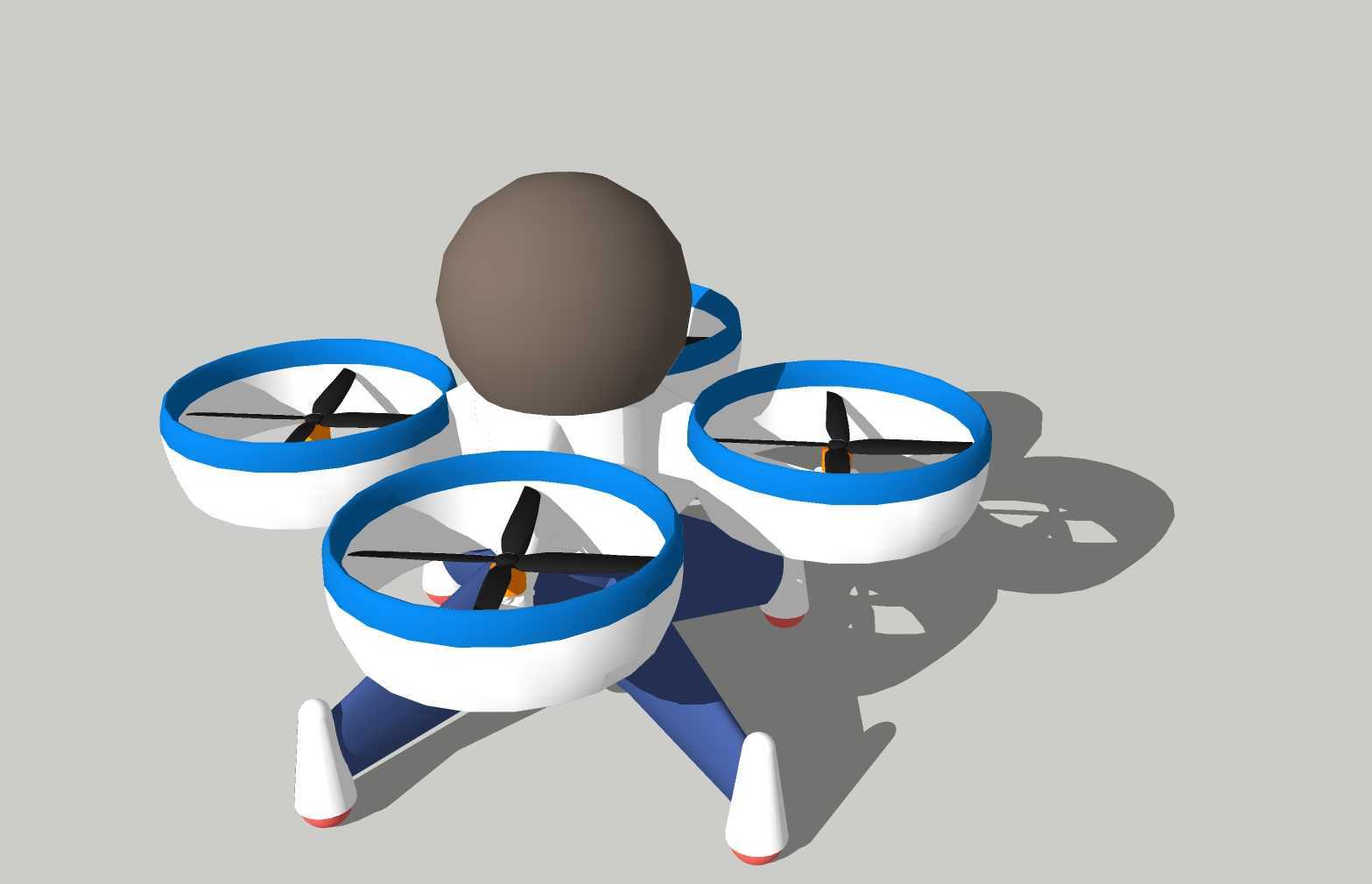

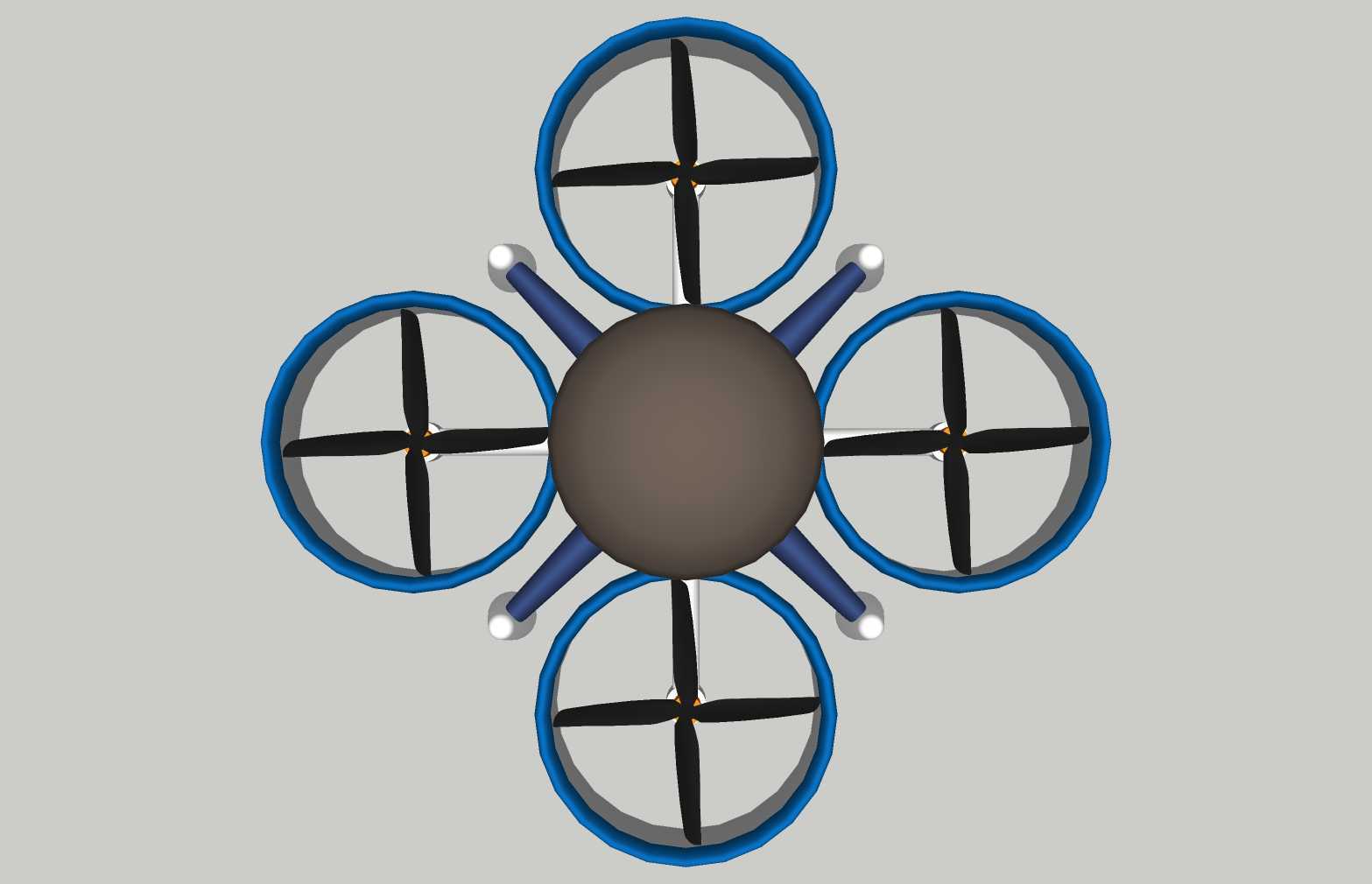

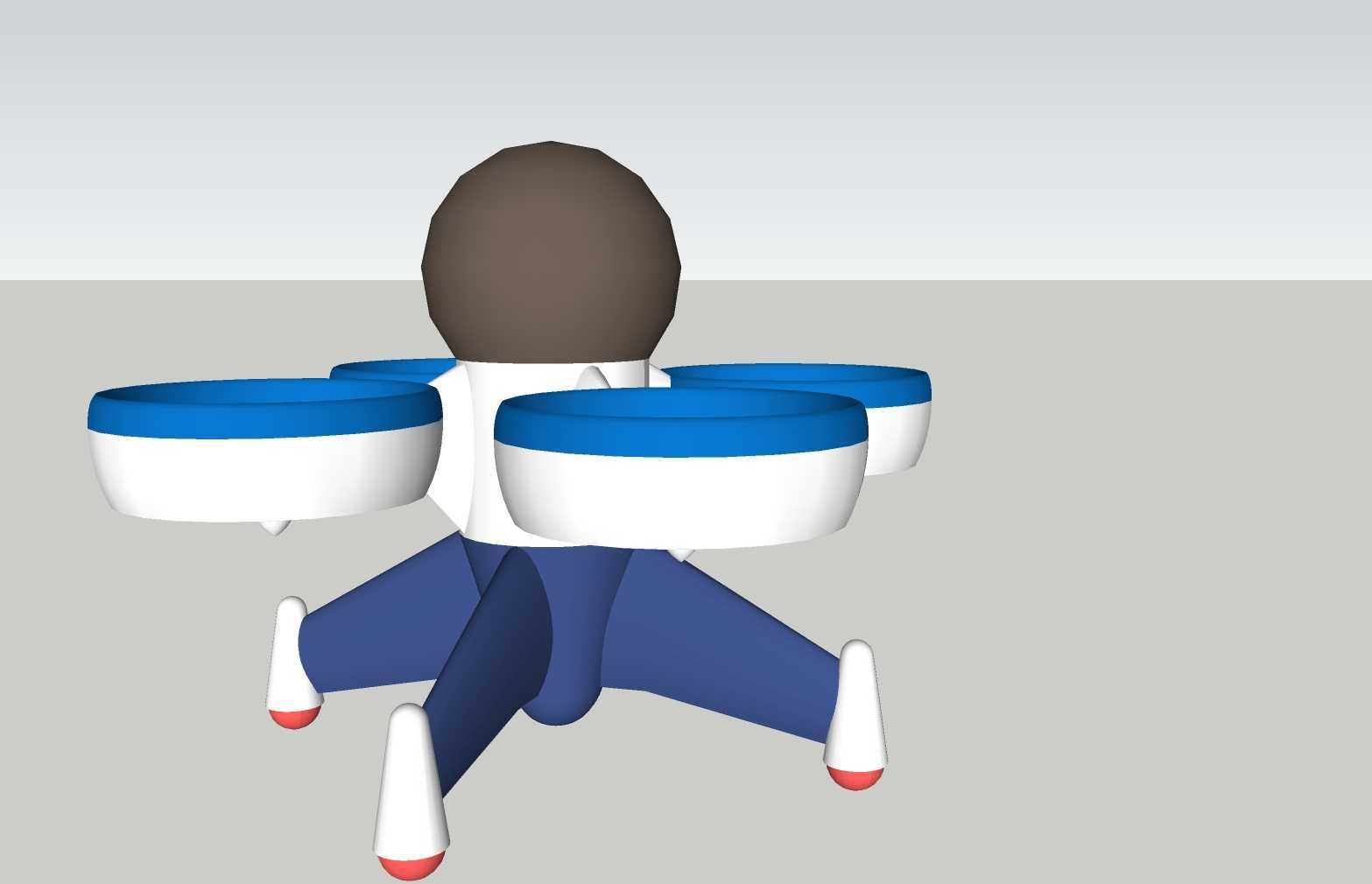

该款四旋翼飞行载具框架采用涵道式动力单元布局，区别于传统外露螺旋桨的多旋翼结构，涵道环的设计首先能在作业过程中降低桨叶剐蹭障碍物的概率，适配室内巡检、狭小空间测绘等对飞行安全性要求较高的应用场景，同时涵道结构可对螺旋桨尾流形成约束，一定程度上提升动力效率，降低低空作业时的气流扰动影响。从结构设计逻辑来看，框架采用中心承载式布局，中心舱段预留了飞控板、电池、任务载荷的安装空间，四个机臂从中心舱向外延伸，末端与涵道动力单元刚性连接，机臂与中心舱的连接位置做了应力分散过渡处理，避免飞行过程中交变振动导致的连接部位疲劳开裂。起落架采用三点式支撑布局，三个支撑脚从机臂下方向外延伸，触地端做了圆弧缓冲设计，可在降落时吸收部分冲击能量，同时支撑脚的外扩角度经过测算，保证降落时的整机稳定性，避免侧翻，且起落架的高度预留了任务载荷的安装空间，不会遮挡下方挂载的摄像、检测设备的作业视野。涵道单元采用上下等径的环形结构，内壁与螺旋桨叶尖的间隙控制在合理范围，既避免桨叶转动时与涵道壁剐蹭，又能保证涵道的气动增益效果，每个涵道单元内部预留了电机安装座，安装座通过三根径向支撑筋与涵道壁连接，支撑筋的截面做了流线型处理，降低飞行时的空气阻力。中心舱顶部预留了设备检修开口，可快速打开完成飞控接线、电池更换等操作，舱体内部设置了多组安装柱位，可适配不同尺寸的飞控模块、GPS模块以及电池固定位，满足不同作业场景下的设备配置需求。整机框架的尺寸边界经过优化，涵道外径控制在紧凑范围内，整机对角线轴距适配常规多旋翼飞控的动力配比要求，机臂的截面采用异形薄壁结构，在保证结构强度的前提下尽可能降低自重，提升整机的有效载荷占比。在实际应用中，该框架可作为室内巡检、低空航拍、教学实验等场景的飞行载体，涵道结构的安全性设计也使其可适配人员密集区域的低空作业需求，避免外露桨叶可能造成的安全隐患。框架的各个连接部位均采用快拆式接口设计，可快速完成动力单元、起落架的更换维护，降低现场作业的维护成本，同时涵道壁的厚度经过强度校核，可承受普通程度的碰撞冲击，不会出现轻微剐蹭就结构破损的问题。
