农用植保无人机挂载作业附件结构

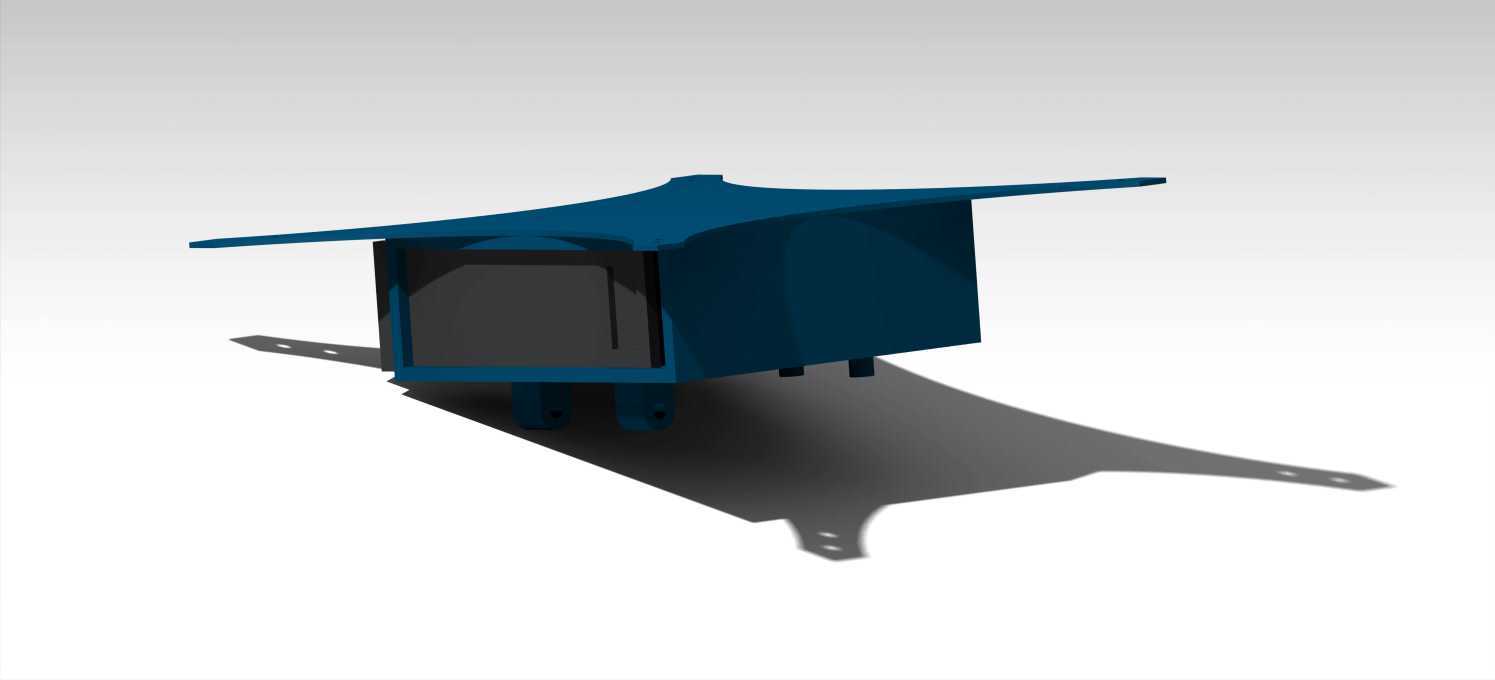

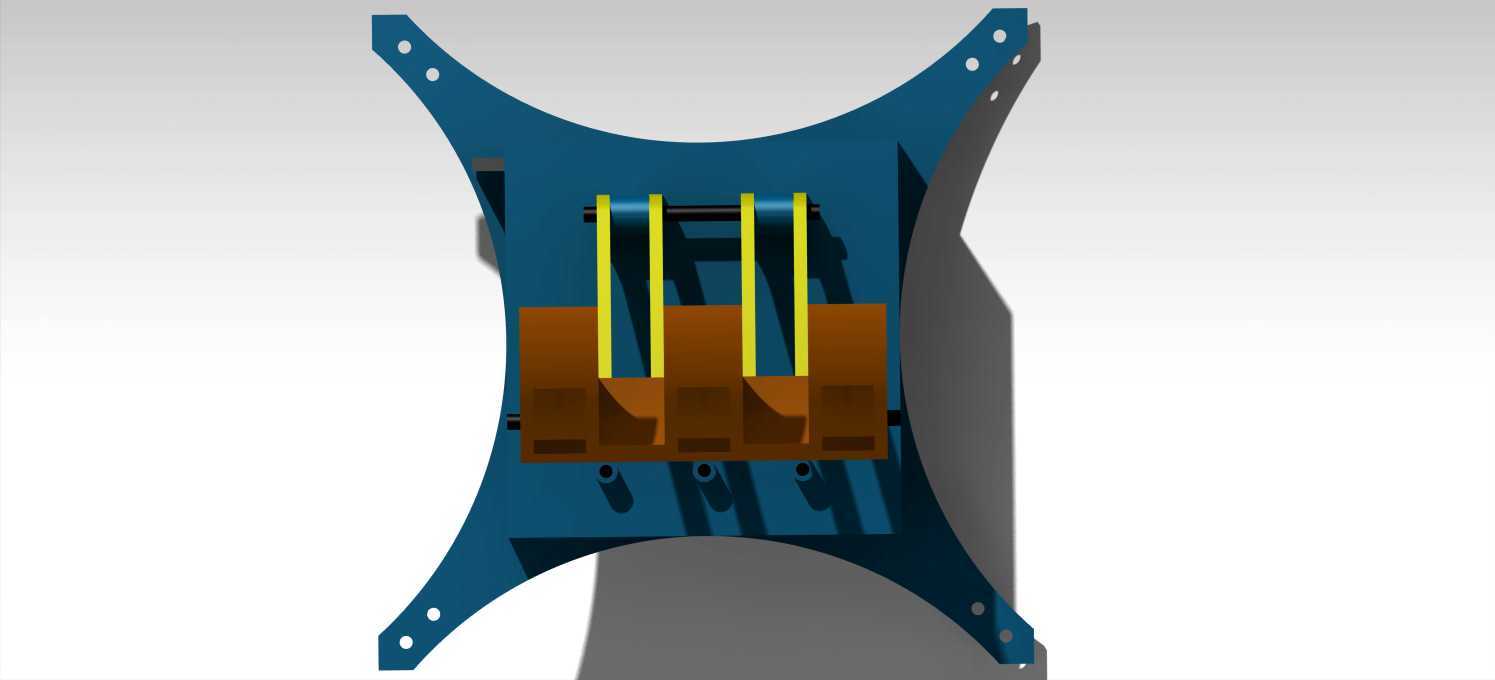

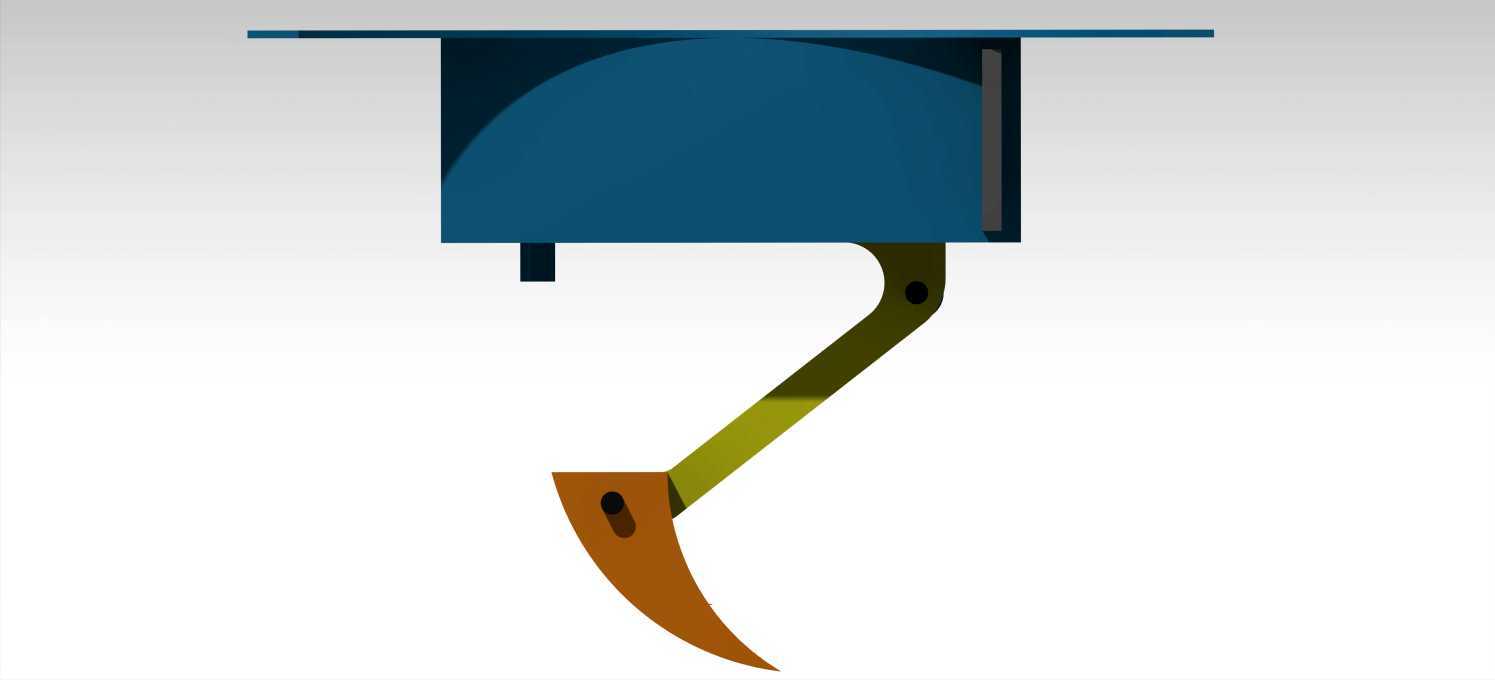

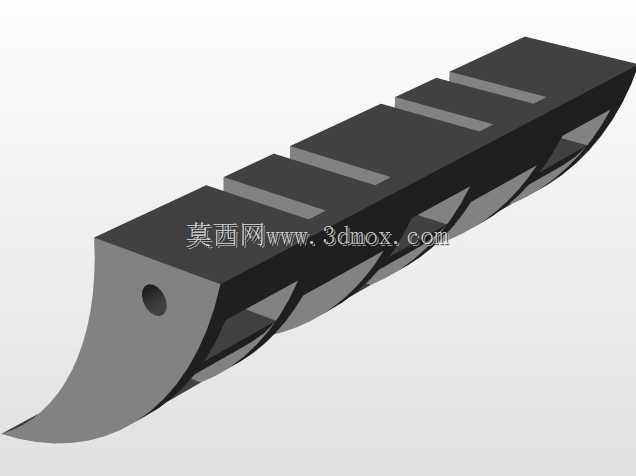

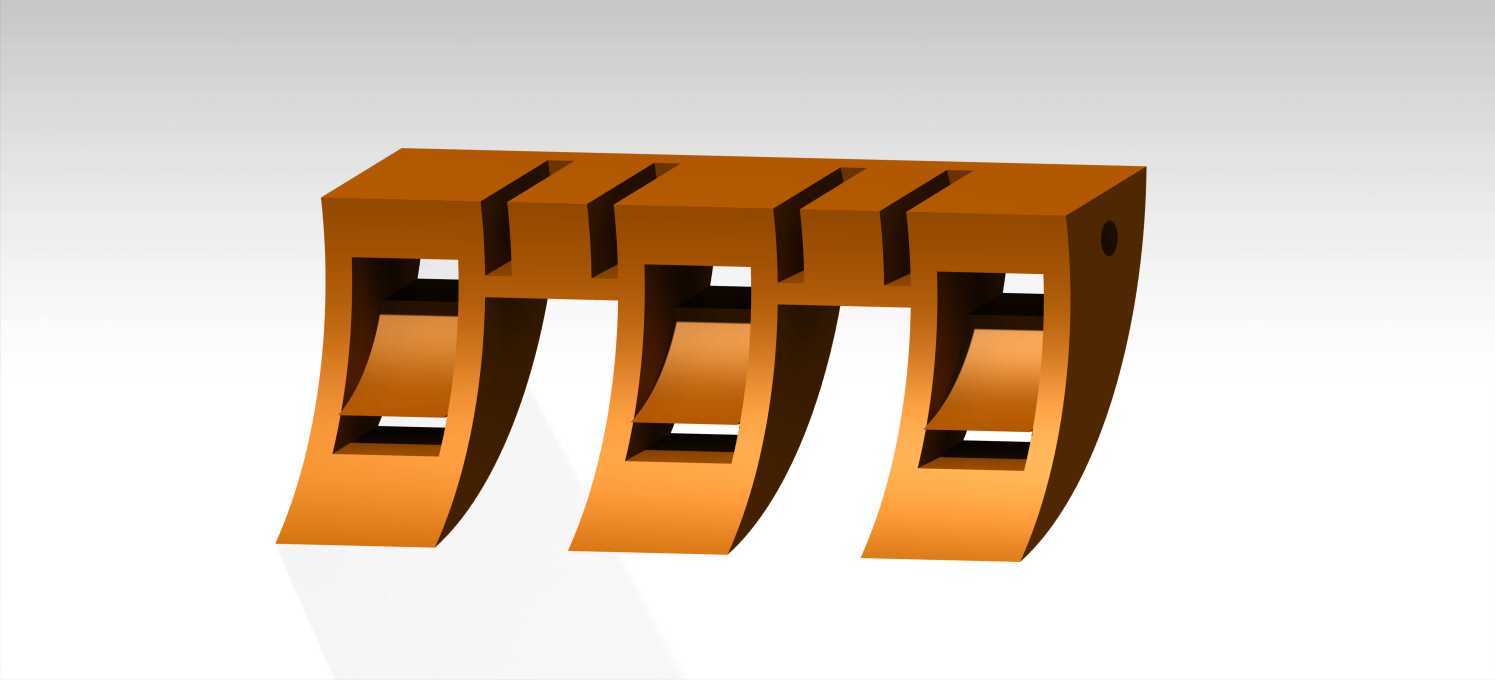

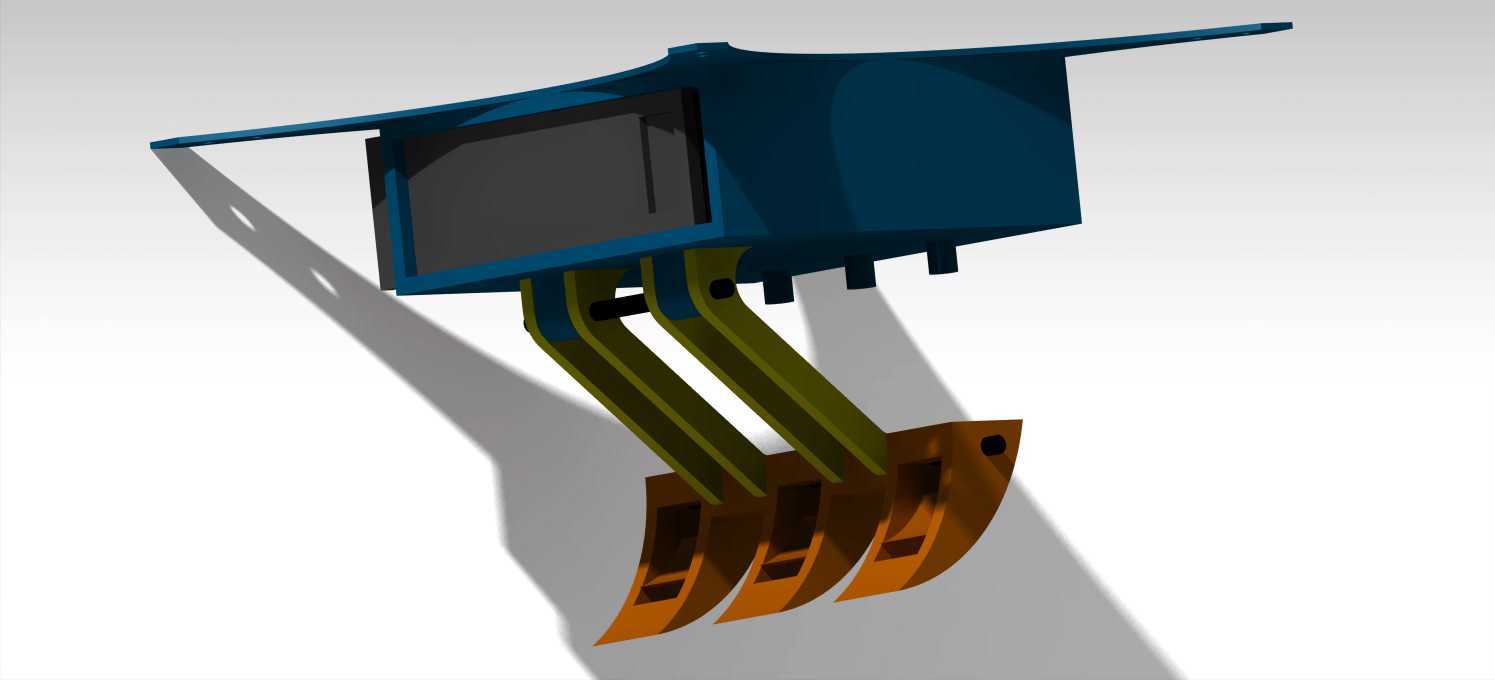

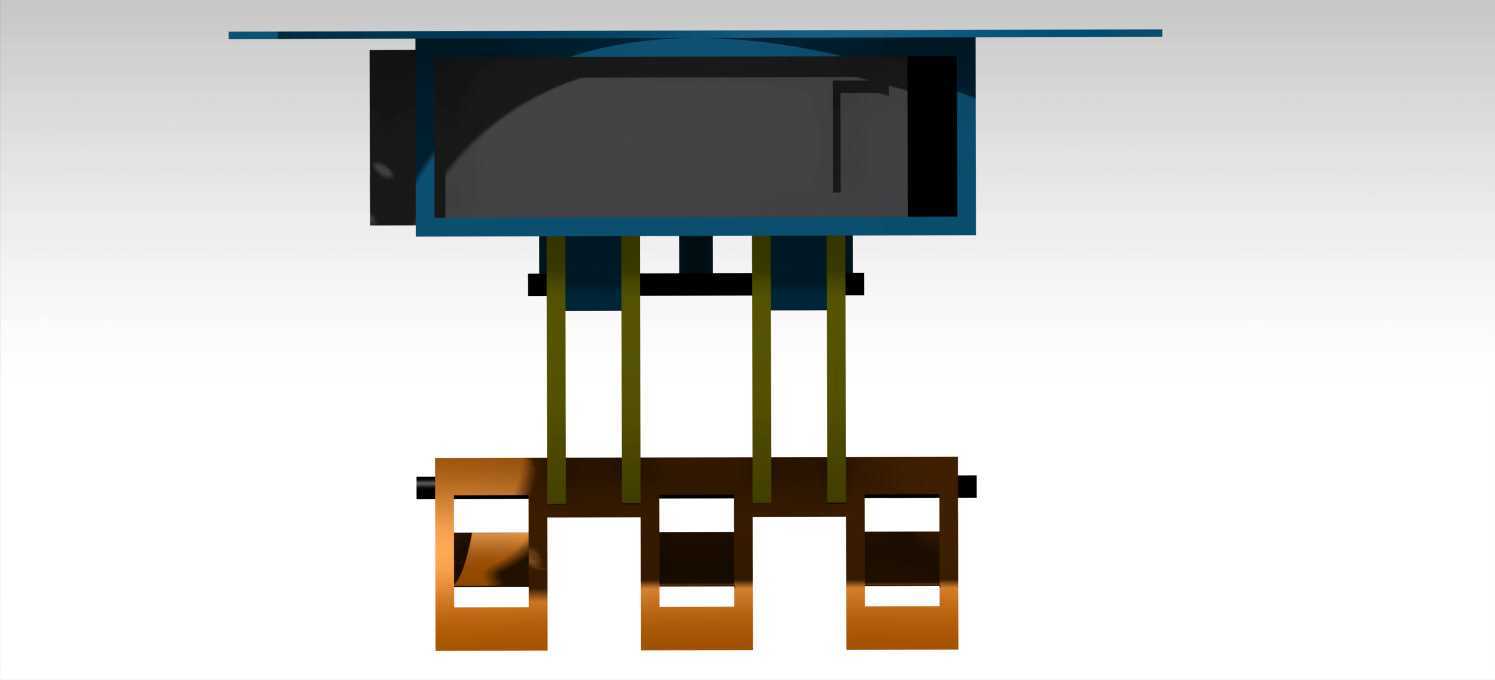

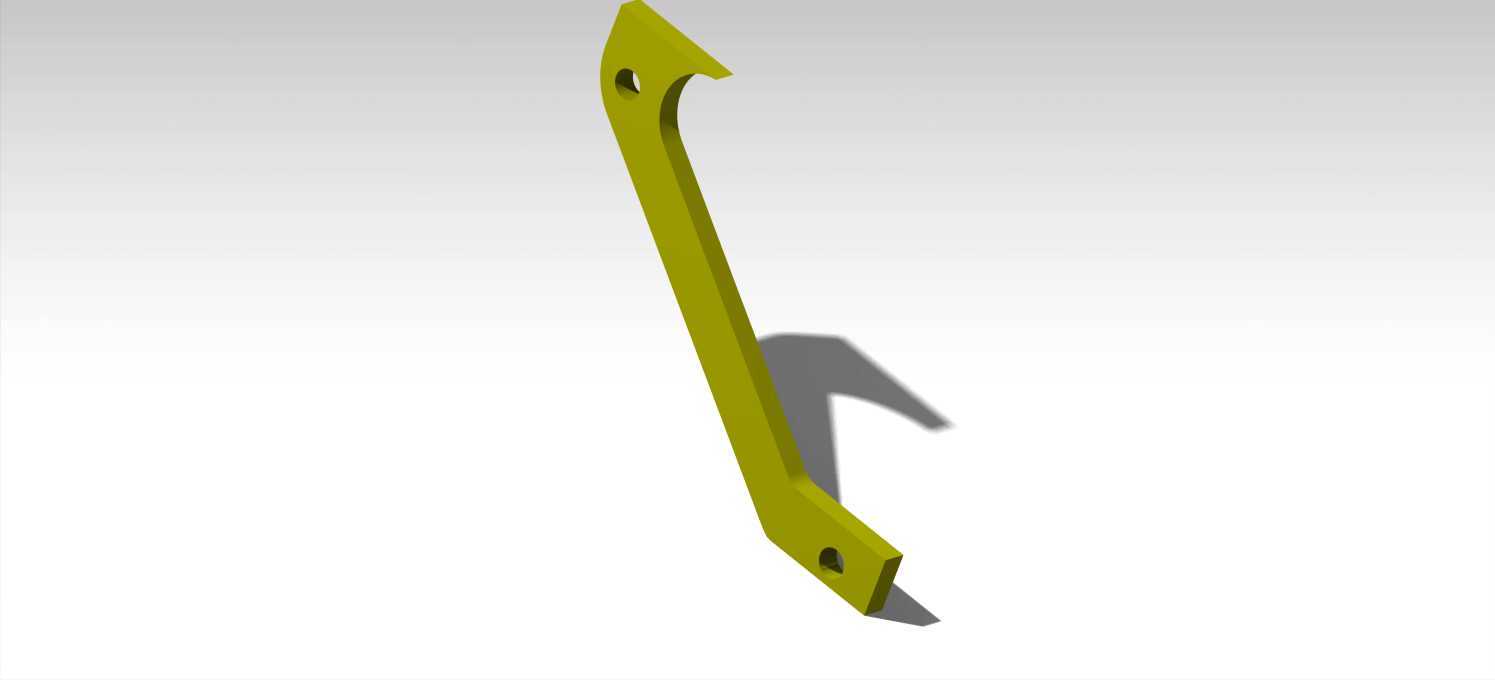

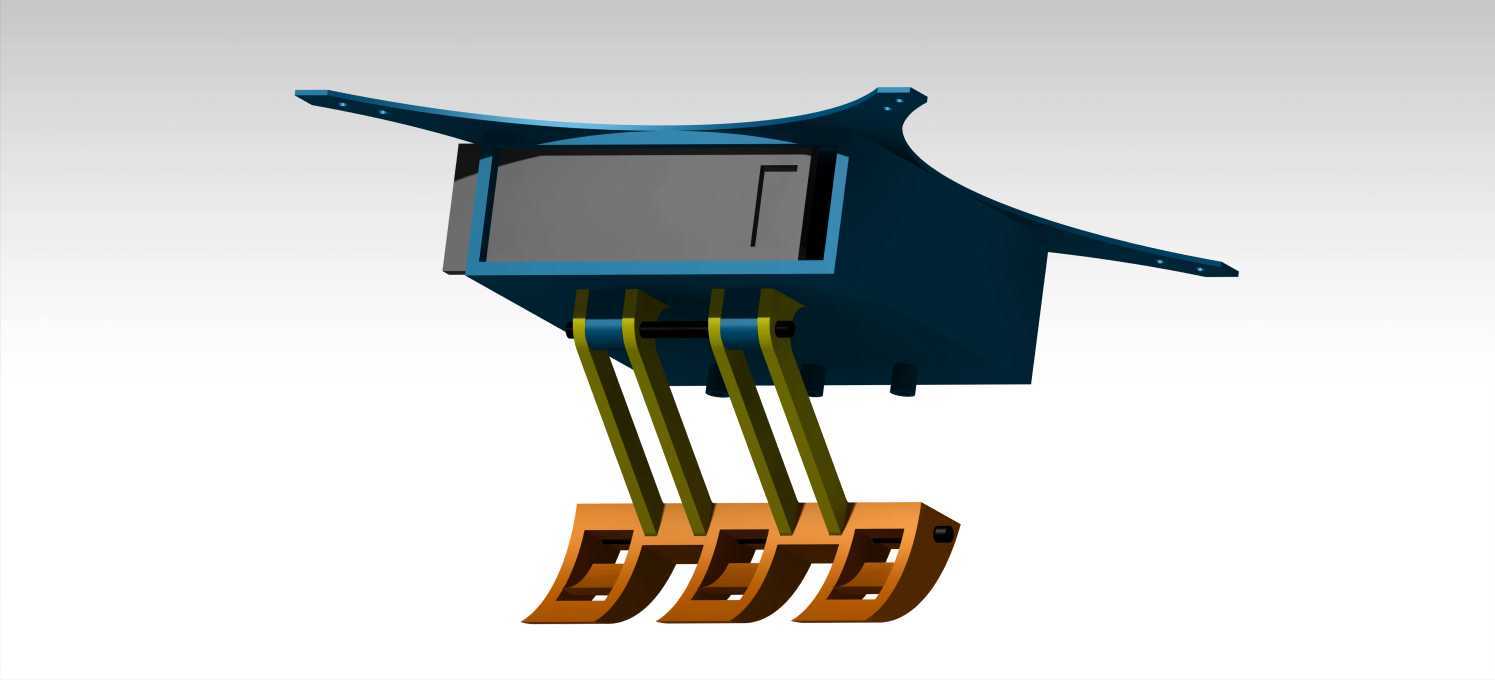

这款挂载附件的设计初衷，是适配小型多旋翼植保无人机的低空作业需求，针对丘陵、小块农田这类大型地面农机难以进入的作业场景，解决传统人工植保效率低、施药不均的痛点。从结构布局来看，上部采用对称式翼型安装基座，基座两端预留的安装孔位完全匹配主流植保无人机的机腹挂载点间距，安装面做了贴合无人机底部弧度的仿形处理，避免安装后出现应力集中，同时保证飞行过程中挂载重心与无人机整机重心重合，减少额外飞控修正负担。中部的支撑臂采用等距排布的三根高强度杆件，杆件与上下基座的连接位置做了加厚过渡处理，既可以缓冲飞行过程中的气流振动，也能避免作业时药液晃动带来的载荷冲击，支撑臂的长度经过反复校核，既保证下部作业部件与无人机机身、螺旋桨保持足够安全距离，避免作业时喷出的雾滴飘散到桨叶或机身上，也不会因为过长导致整体挂载重心下移过多，影响无人机的飞行稳定性。下部的作业端采用三个并排的模块化安装位，每个安装位都预留了快拆接口，可以根据不同作业需求快速更换喷头、播撒轮或者小型监测传感器，接口处做了密封处理，避免施药时药液渗入连接缝隙造成结构腐蚀。整体外壳采用流线型包覆设计，上部的矩形预留槽用来安装流量控制模块或者小型作业显示屏，方便实时反馈作业参数，外壳的曲面走向顺着飞行方向做了导风处理，能够减少飞行时的风阻，降低无人机的动力损耗。在安装边界设计上，整体挂载后的横向宽度不超过无人机机臂展开后的内侧间距，纵向长度不会遮挡无人机下方的视觉定位传感器，保证无人机在低空仿地飞行时的定位精度不受影响，作业端的最低点与无人机起落架底部保持足够高差，避免无人机降落时挂载部件直接触碰地面造成损坏。结构材质选型上兼顾了轻量化与结构强度，安装基座采用高强度工程塑料一体注塑成型，支撑臂采用加纤材质提升抗扭性能，作业端的快拆结构采用耐磨材质，保证多次拆装后仍能保持可靠的连接精度，整套附件的重量控制在无人机额定挂载载荷的合理区间内，不会过多占用无人机的有效作业载重，能够让无人机在单次起降过程中覆盖更大的作业面积，适配农田植保、作物施肥、农田墒情监测等多种低空作业场景，针对不同作物的作业高度需求，支撑臂还预留了长度调节余量，可以根据实际作业场景调整作业端与作物冠层的距离，保证施药或者播撒的均匀度。
