径向发动机五缸活塞连杆总成结构

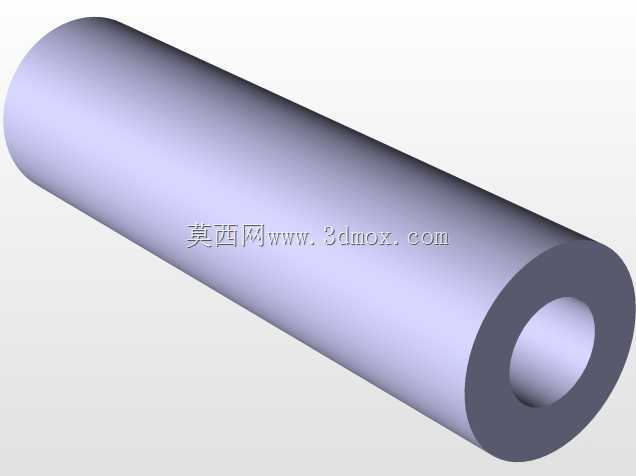

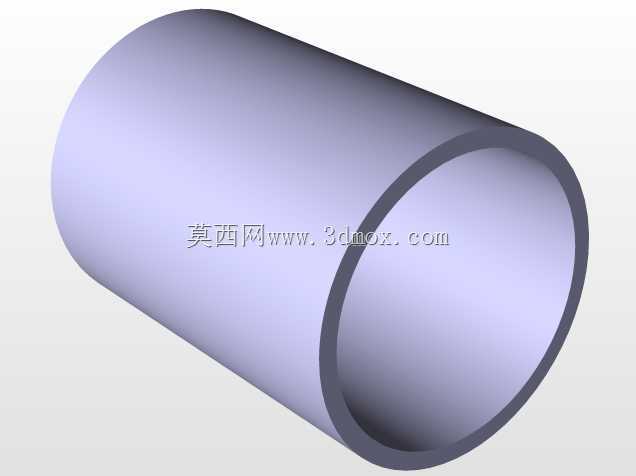

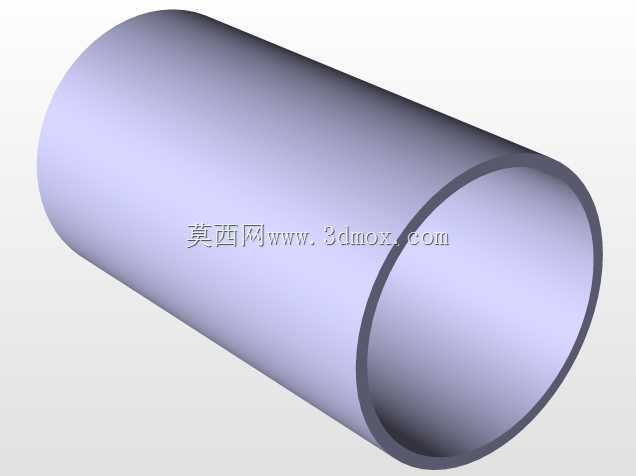

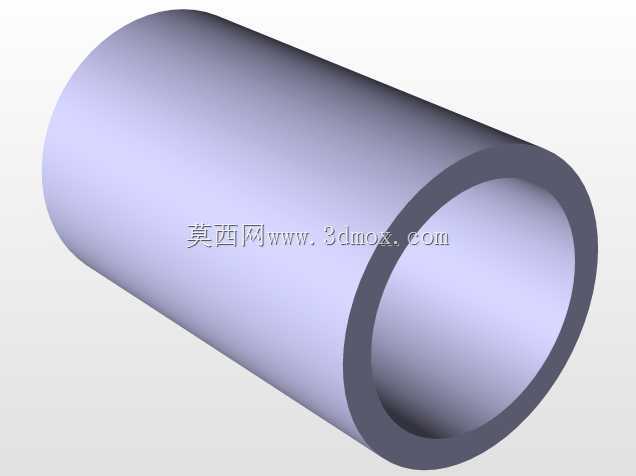

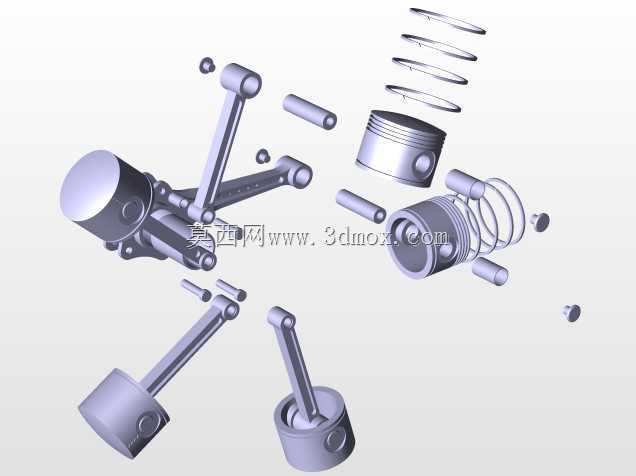

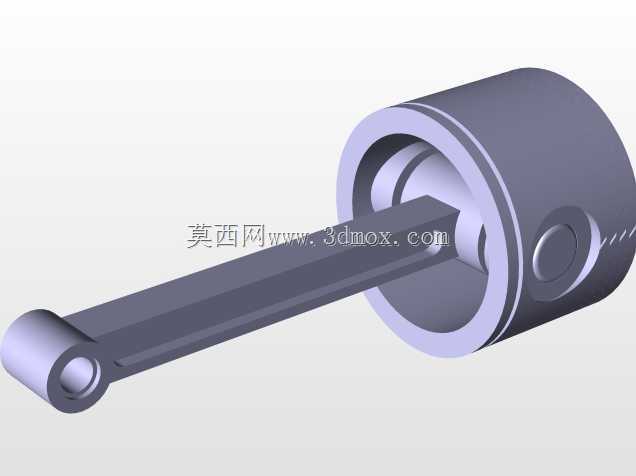

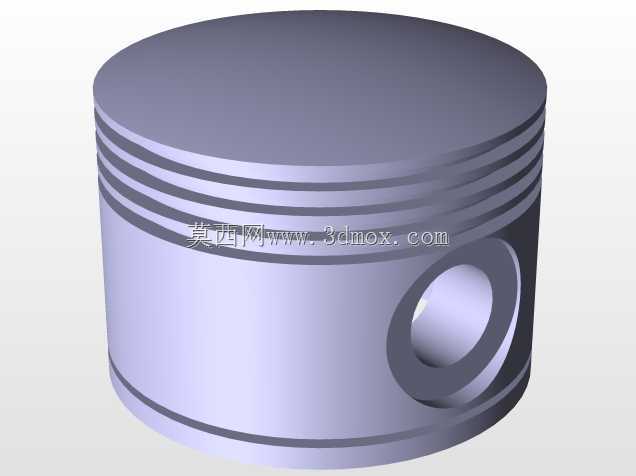

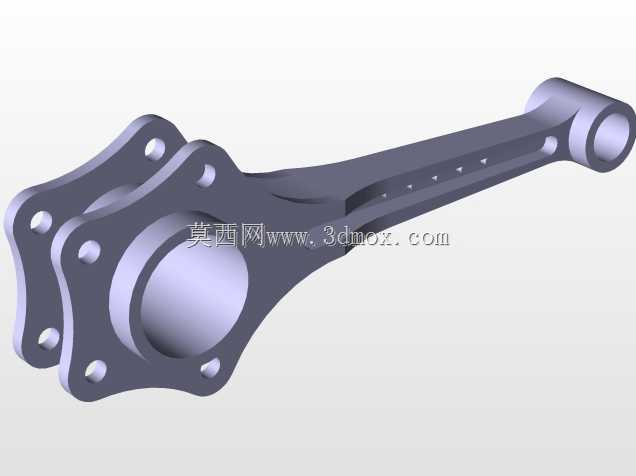

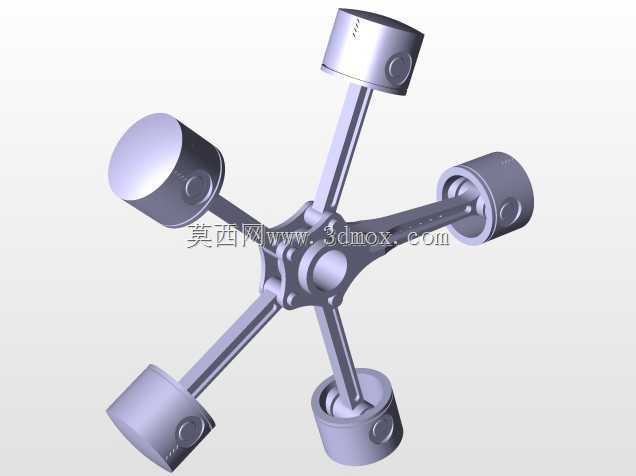

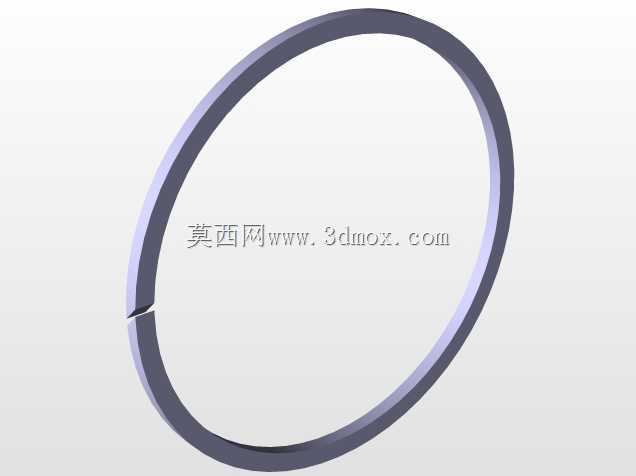

这套径向布置的活塞连杆组件，是星型航空活塞发动机、小型紧凑型径向动力装置的核心运动部件，早年广泛应用在轻型通航飞机、老式螺旋桨飞行器上，现在也有不少航模动力、小型特种动力设备沿用这类结构的设计逻辑。做这套结构建模的时候，最先要卡的是中心曲柄的回转边界，五个活塞沿中心曲柄销的径向均匀呈72度夹角排布，每一组活塞销、连杆大头的配合公差都要对齐，避免回转过程中出现连杆干涉、活塞偏磨的问题。从实际装机的角度看，这类径向活塞组件的安装边界完全围绕中心曲轴的轴线展开，所有活塞的外端面到中心轴线的距离统一，活塞行程由曲柄的偏心距直接决定，设计时要先确定目标排量，反推单缸缸径、活塞行程，再匹配连杆的中心距，保证活塞在上止点时的余隙高度符合燃烧室设计要求，下止点时不会碰擦曲轴箱内壁。和直列、V型发动机的活塞组件不同，径向布置的活塞组共用一个曲柄销，五根连杆的大头采用关节式叠装设计，其中一根主连杆大头直接套在曲柄销上，其余四根连杆的大头通过销孔铰接在主连杆大头的凸耳上，这种设计能大幅缩小动力单元的轴向尺寸，让整台发动机的结构更紧凑，迎风面的布局更适配螺旋桨直驱的动力输出形式。实际运行过程中，活塞沿气缸轴线做往复直线运动，通过连杆将燃气爆发的推力传递给中心曲柄，转化为曲轴的旋转扭矩，因为气缸沿圆周均匀分布，曲轴每转一圈就有五个气缸依次完成做功行程，动力输出的平顺性比同缸数的直列机更好，转动惯量分布也更均匀，不需要额外加装大尺寸的平衡轴就能抵消大部分往复惯性力。建模过程中要重点关注活塞环槽的宽度、深度尺寸，活塞销孔的同轴度公差，连杆大小头的中心距公差，还有连杆大头铰接部位的间隙预留，这些参数直接决定了组件装配后能不能顺畅运转，会不会出现卡滞、异响的问题。另外这类径向活塞组件的润滑路径设计也和常规结构不同，因为气缸是沿圆周水平、斜向布置的，润滑油回流的路径要结合安装角度做适配，活塞裙部的导流槽也要对应调整，避免出现局部润滑不足导致的拉缸故障。做结构校核的时候，要分别对活塞在上止点做功、最大侧推力作用两个工况做受力仿真，确认连杆的抗弯强度、活塞销的剪切强度都在材料许用应力范围内，同时要做全行程的运动干涉检查，确认相邻连杆在整个回转周期内都不会发生碰擦，活塞在气缸内的偏摆量在允许的公差范围内，保证组件装机后能长期稳定运行。
