民用航空涡扇喷气式动力装置结构设计

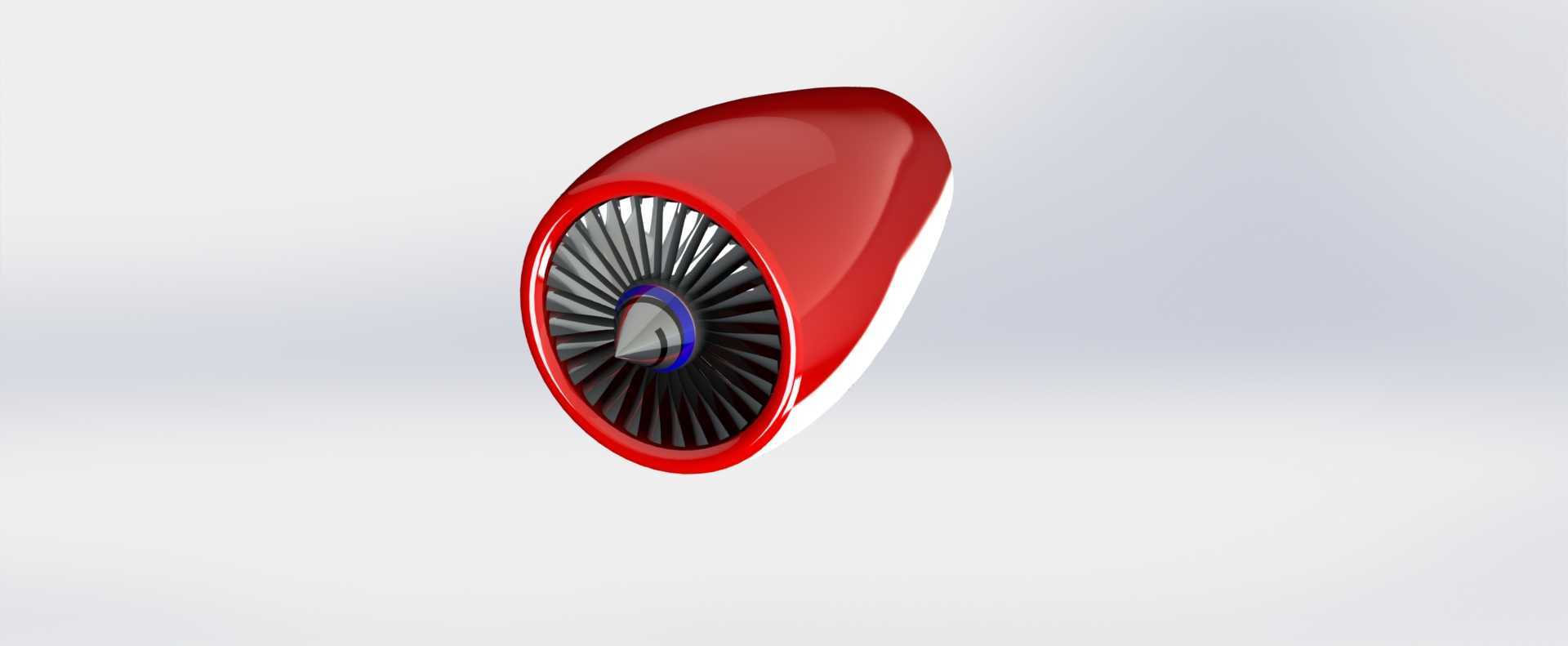

在民用干线客机、支线公务机的动力系统选型中，大涵道比涡扇喷气发动机是当前主流配置，这类动力装置直接决定飞行器的巡航推力、燃油经济性与噪音控制水平，建模过程中需要兼顾气动外形与内部装配逻辑的匹配。从实际装机场景来看，该类发动机通常采用翼下吊装或者尾椎挂载的安装形式，建模时需要提前预留安装节的接口位置，匹配机翼挂架的安装边界，保证吊点位置与发动机重心的相对距离符合载荷分配要求，避免飞行过程中出现额外的振动载荷。

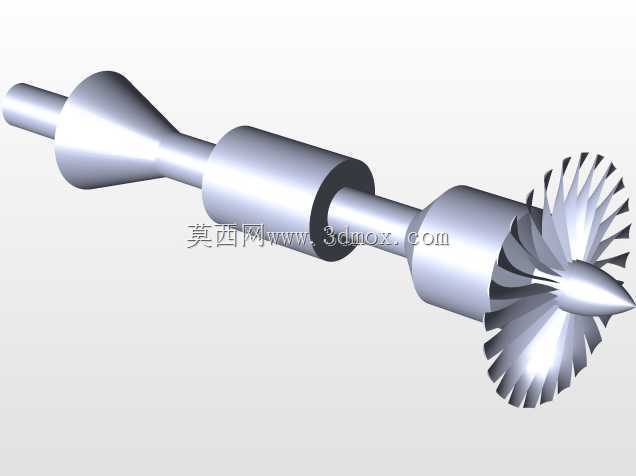

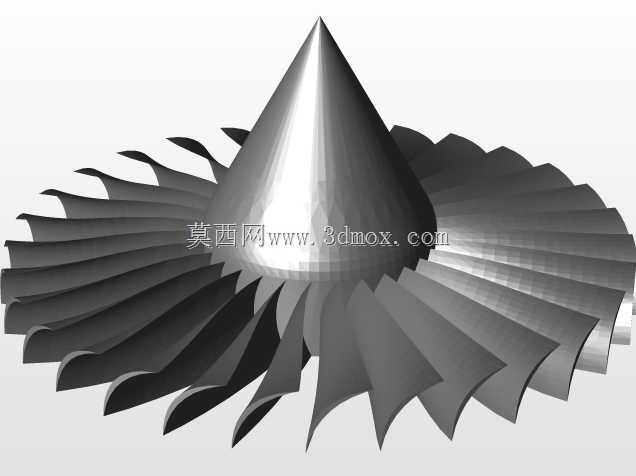

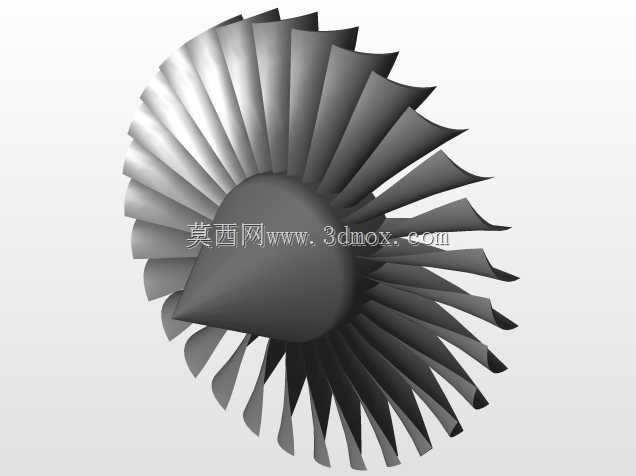

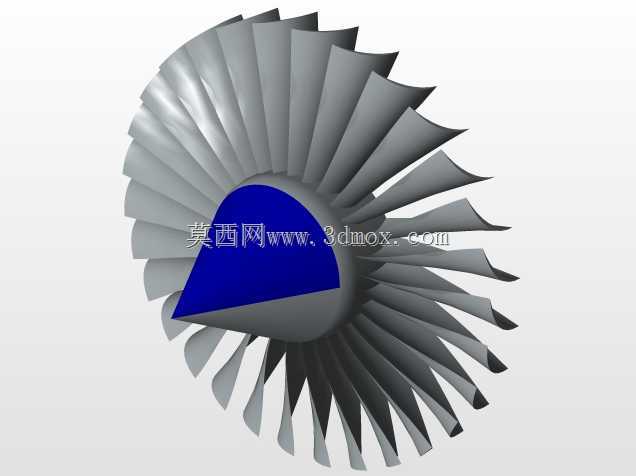

设计过程中首先梳理核心流道的逻辑：进气道唇口采用椭圆截面过渡设计，保证不同飞行迎角下的进气均匀性，避免气流分离导致的压气机喘振；风扇叶片采用宽弦掠形设计，单叶片的叶型曲率沿展向渐变，既提升亚音速巡航状态下的增压效率，也能降低叶片前缘的气流激振噪音，建模时每片叶片的安装角沿轮盘周向保持一致，同时预留叶片榫头与轮盘榫槽的配合间隙，符合实际装配的公差要求。压气机段、燃烧室段与涡轮段的机匣采用分段式结构设计，各段机匣之间通过安装边螺栓连接，建模时保留了连接法兰的螺栓孔位分布，方便后续做装配干涉检查与维护性分析。

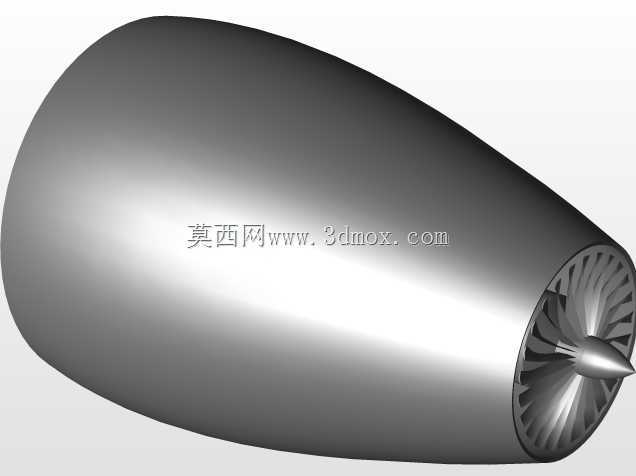

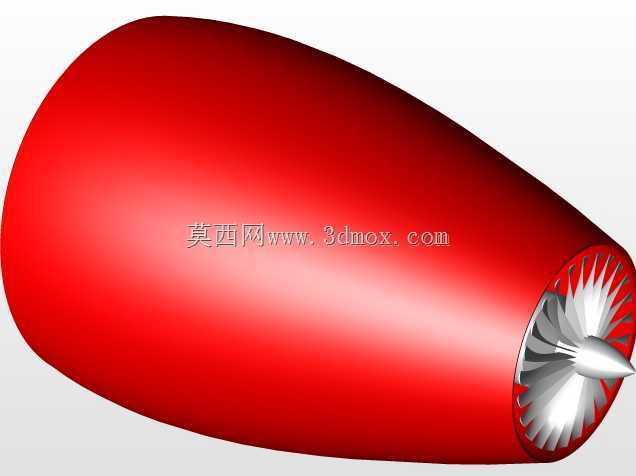

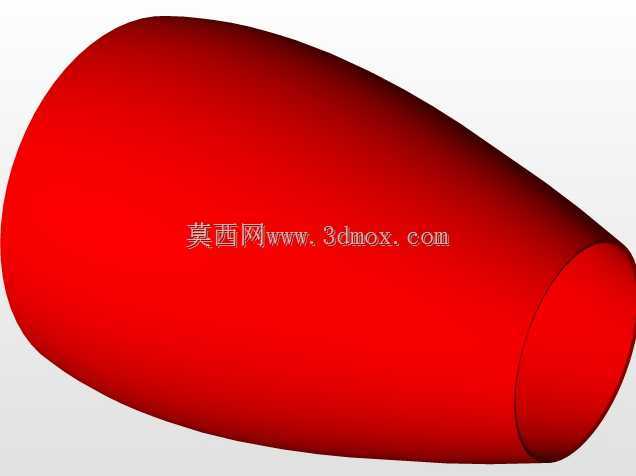

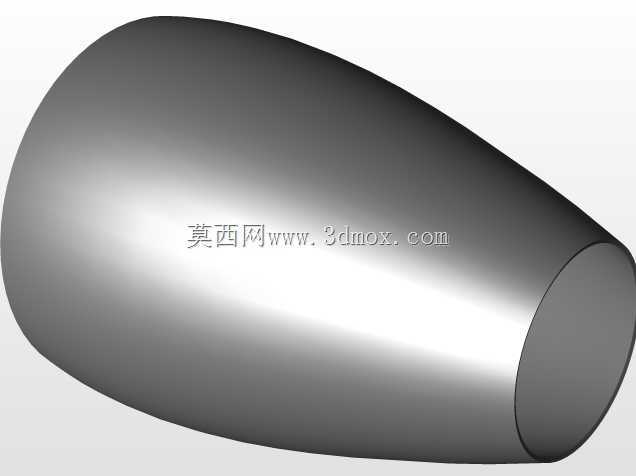

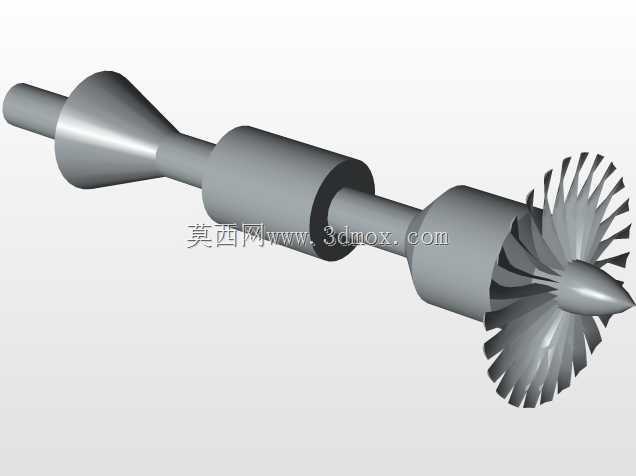

从外形尺寸来看，该模型的最大外径集中在风扇机匣位置，进气道唇口的前缘厚度沿周向均匀过渡，尾喷管采用收敛-扩张段过渡设计，匹配高温燃气的膨胀做功需求，外涵道的气流通道与核心机机匣之间的分流环位置做了圆滑过渡，减少两股气流混合时的流动损失。日常做相关课程设计、航空科普展品结构设计时，该模型可以直接作为结构参考，梳理航空动力装置的层级装配关系，理解从进气、增压、燃烧到排气做功的完整流程，也可以基于该模型调整涵道比、叶片数量等参数，适配不同推力等级的动力需求，做小型无人机动力改装的结构验证时，也能参考其流道设计逻辑优化微型涡喷的进气效率。
