航空涡轮风扇发动机结构展示模型

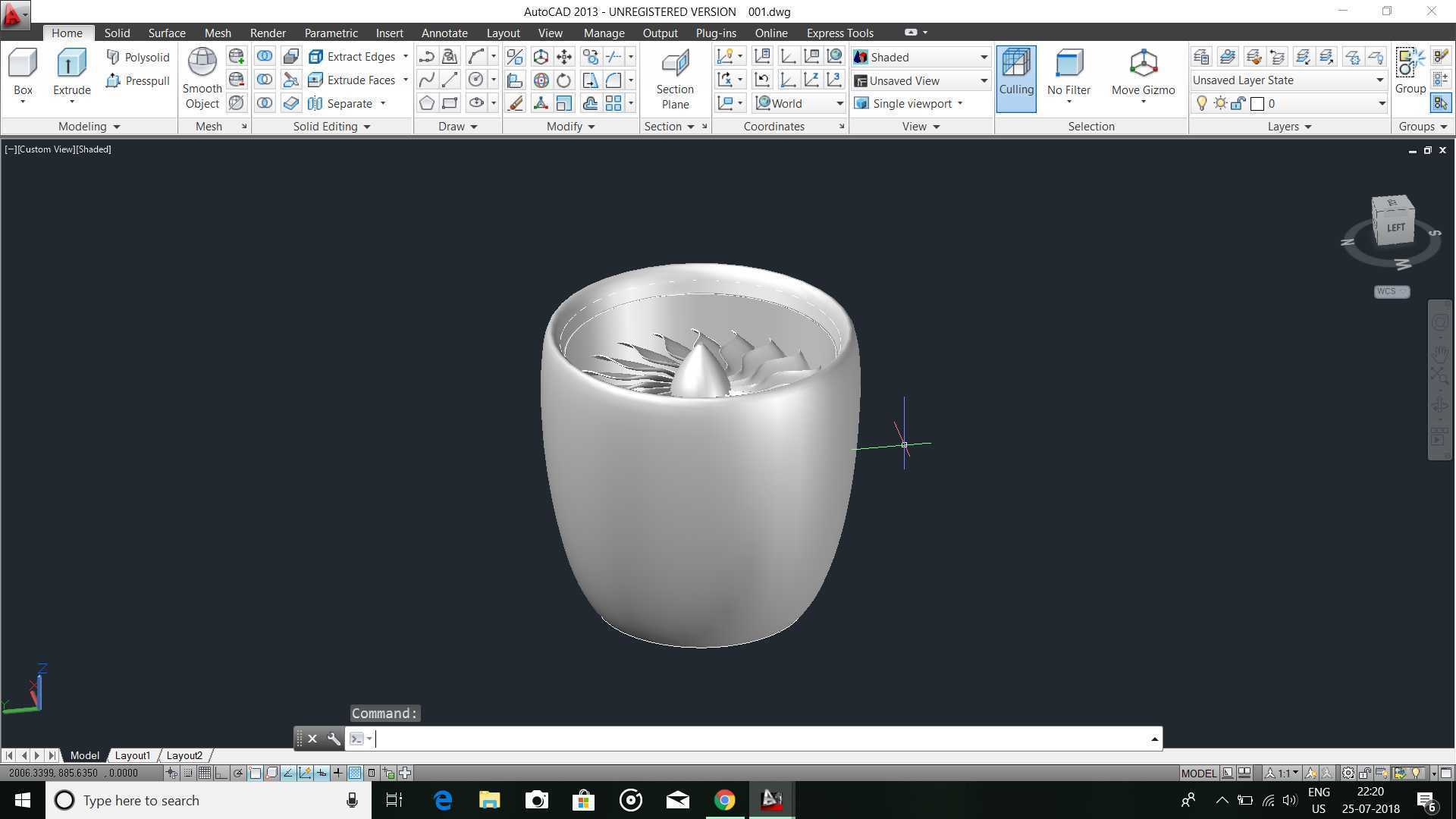

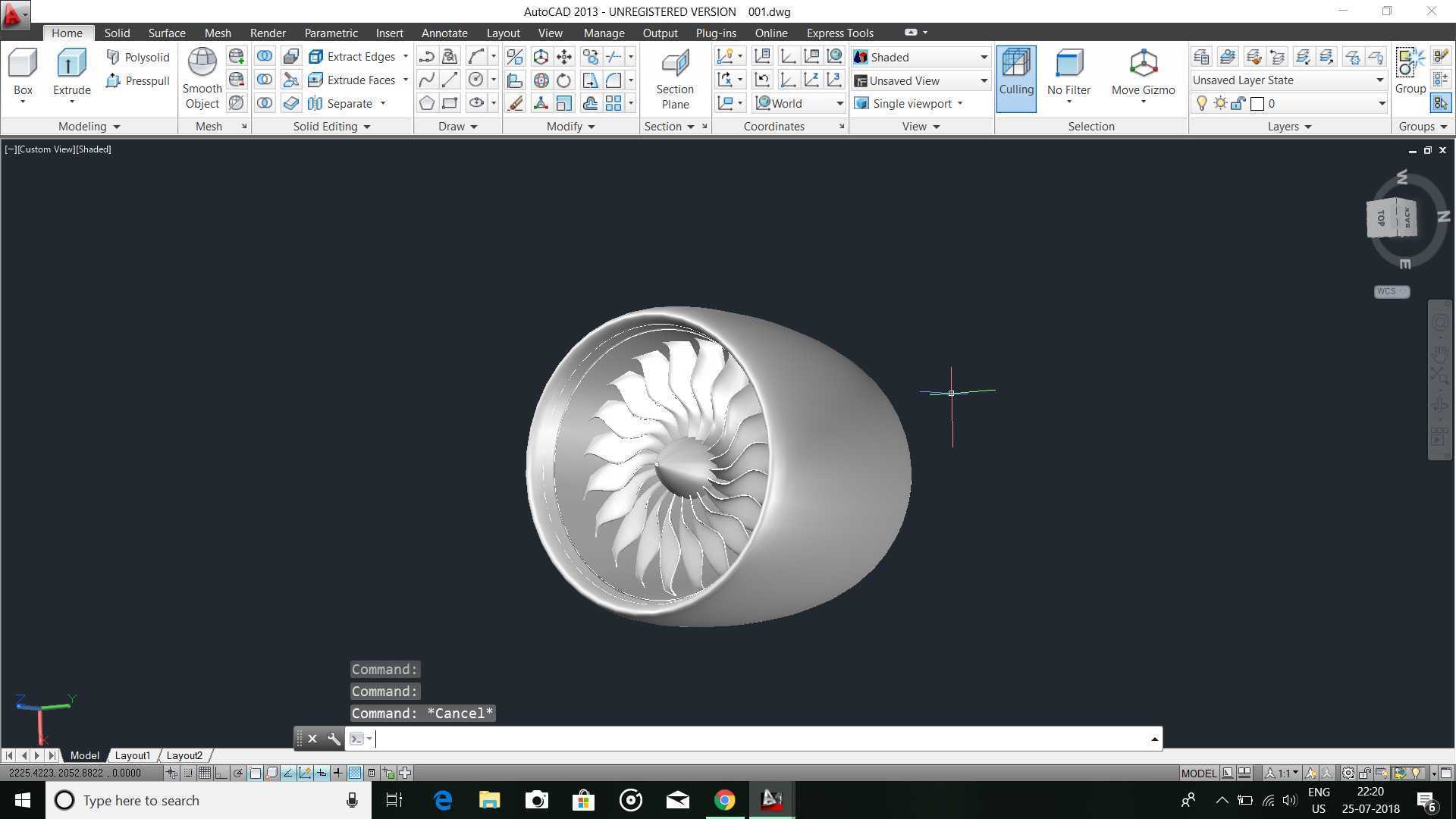

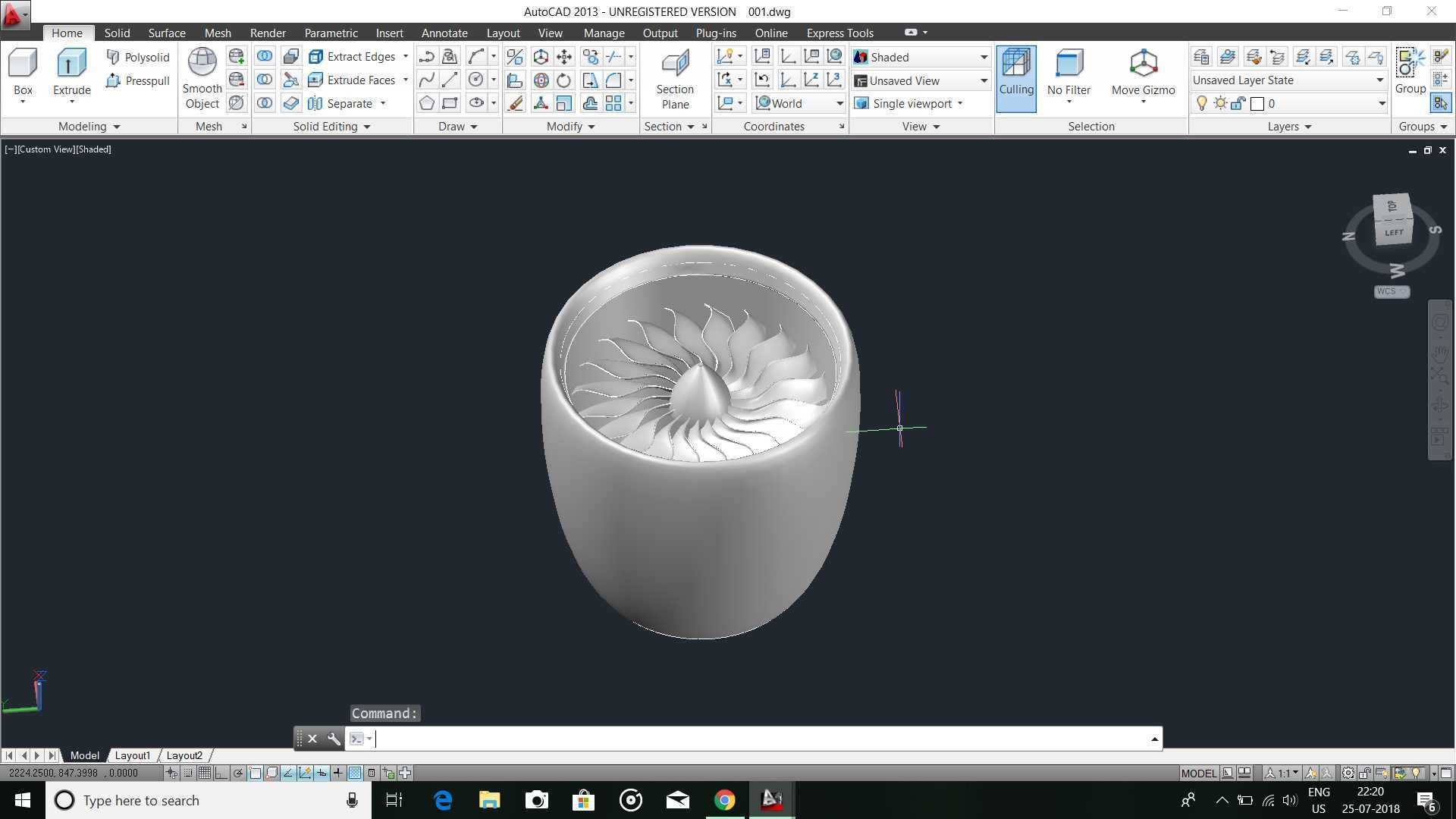

该模型还原了大涵道比涡轮风扇发动机的前端核心结构，覆盖进气整流罩与风扇级核心部件，可直接用于航空类教学演示、动力系统结构认知场景，也能作为飞行器总体设计阶段的动力段占位参考，帮助设计人员快速匹配机身进气道的对接边界。从实际用途来看，这部分结构承担着发动机进气整流、大流量空气导入的核心作用，外涵道气流经风扇加速后直接产生大部分推力，内涵道气流则进入压气机参与后续燃烧循环，模型完整呈现了风扇叶片的叶型扭转角度、叶尖与机匣的预留间隙，以及整流罩的流线型曲面过渡，完全符合真实航发的气动设计逻辑。设计思路上，优先保证气动外形的准确性，整流罩采用椭球流线型曲面，避免进气道处产生气流分离，风扇叶片沿周向均匀排布，每片叶片的根部位移约束、叶顶间隙控制都遵循实际装配要求，安装边界方面，模型预留了风扇盘后端与低压压气机段的对接法兰结构，外涵道机匣的外径尺寸、轴向长度都按照常规小推力航发的比例缩放，可直接对接后续压气机、燃烧室段的模型装配，不需要额外调整安装接口。在结构细节上，风扇叶片采用宽弦设计，叶型从根部到尖部的扭角渐变符合亚音速进气的气动要求，机匣内壁与叶尖的间隙控制在合理范围，既避免运转时叶尖刮蹭机匣，又能减少叶尖漏气损失，提升风扇级的做功效率。整流罩的前缘圆角半径经过优化，能在不同飞行迎角下保证进气均匀性，避免进气畸变影响后续压气机的工作稳定性。对于三维建模从业者而言，该模型可作为曲面建模练习的典型案例，掌握复杂空间叶型、回转类流线曲面的建模方法，也能帮助航空相关从业者理解涡扇发动机前端的气流组织逻辑，在做飞行器动力匹配时，快速参考进气道与发动机前端的对接尺寸，减少前期方案阶段的重复建模工作量，在教学场景中，可拆解展示风扇叶片的排布方式、整流罩的气动外形特点，让学习者直观理解大涵道比涡扇发动机的推力来源结构。
