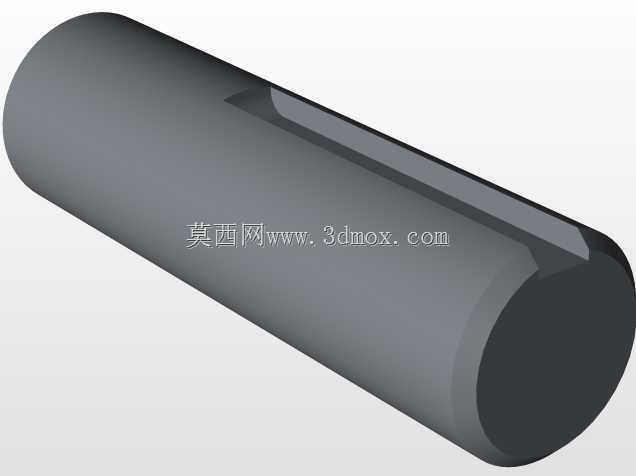

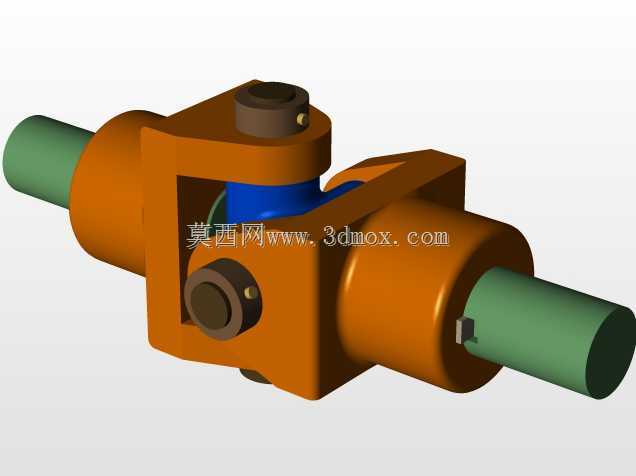

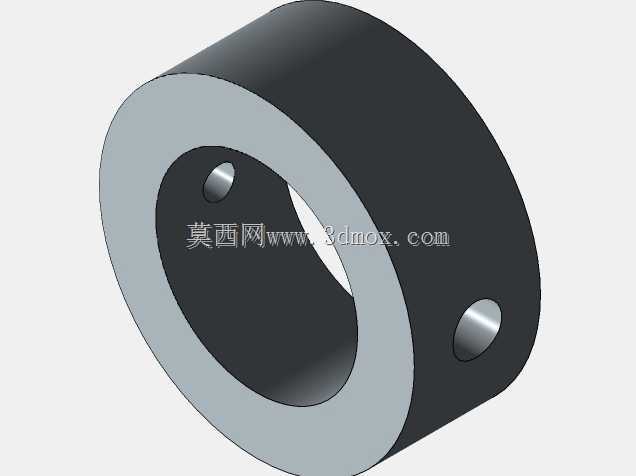

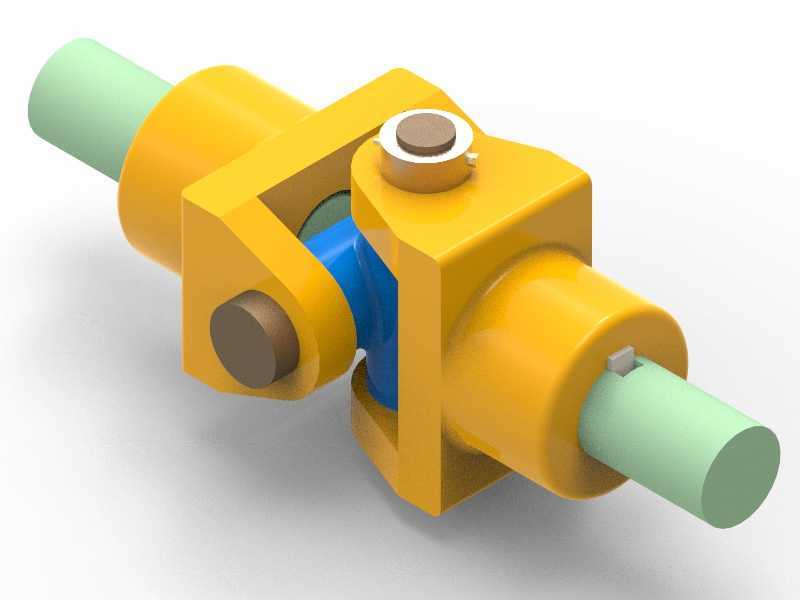

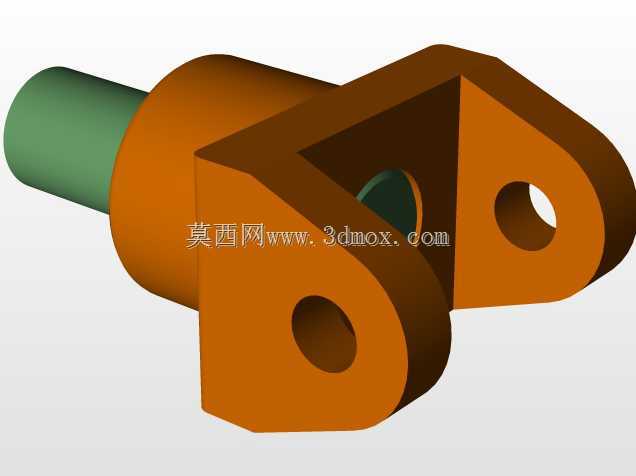

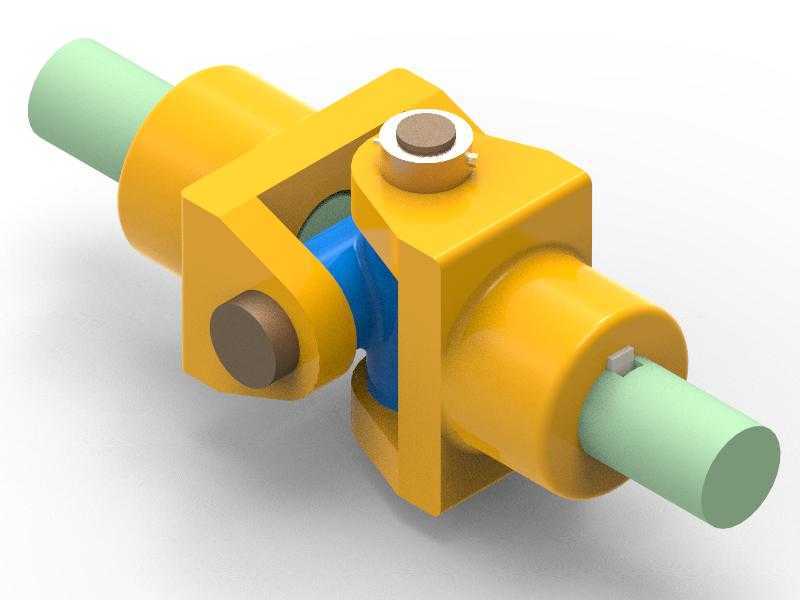

这类十字滑块结构的通用联轴器,主要应用在两轴存在一定径向偏移、角向偏移的传动场景中,常见于轻工输送设备、小型机床进给机构、通用泵组驱动端这类对传动精度要求不算极高,但需要补偿安装误差的动力传递环节。实际工况里,设备安装过程中很难做到驱动轴与从动轴的绝对同轴,强行刚性连接会在轴端、轴承位置产生极大的附加弯矩,轻则加速轴承磨损、增大运行噪音,重则出现轴系疲劳断裂的故障,这类带中间滑块的联轴器正是为抵消这类安装偏差、缓冲少量传动冲击设计的。从结构上看,两端的半联轴节分别与主动轴、从动轴通过平键实现周向固定,轴端的锁紧结构可以防止轴运转过程中出现轴向窜动,中间的蓝色滑块嵌合在两端半联轴节的卡槽内,扭矩传递过程中滑块可以在卡槽内做小范围的径向滑动,以此补偿两轴之间的相对偏移。设计过程中首先要匹配传递扭矩的上限,半联轴节的卡槽深度、滑块的接触面积都要根据额定扭矩做校核,避免接触面压溃导致传动失效;其次要预留足够的滑动间隙,间隙过小会导致补偿能力不足,间隙过大则会增大传动回程误差,同时运转过程中滑块与卡槽的摩擦面需要预留润滑脂存储空间,降低长期运转的磨损速率。安装边界上,这类联轴器的径向尺寸要匹配安装位置的腔体空间,避免运转过程中与周边护罩、机架发生干涉,轴向安装尺寸要根据两轴的轴伸长度确定,保证轴插入半联轴节的深度足够,键槽的位置要对应轴上的键位,锁紧螺钉的位置要预留扳手操作空间,方便现场安装调试。日常运维中,这类结构不需要频繁拆解,只需要定期检查滑块的磨损量,当滑块与卡槽的配合间隙超过允许值时更换滑块即可,不需要整体更换联轴节,维护成本相对较低。不同于膜片联轴器、波纹管联轴器这类高精度柔性联轴器,这类十字滑块联轴器的成本更低,抗偏移能力更强,适合中低速、中等扭矩的通用传动场景,在常规工业传动环节的应用覆盖面非常广。建模过程中需要重点保证半联轴节卡槽的对称度、滑块两端凸榫的位置度,否则装配后会出现转动卡滞、传动阻力过大的问题,装配时要保证两端半联轴节的同轴度初始偏差在允许范围内,不能完全依赖联轴器的补偿能力抵消过大的安装误差,否则会大幅缩短滑块的使用寿命。
