曲柄连杆式活塞传动机构结构设计

项目分类:3D模型 发布时间:2021-08-09 ID:229705
  • 曲柄连杆式活塞传动机构结构设计
  • 曲柄连杆式活塞传动机构结构设计
  • 曲柄连杆式活塞传动机构结构设计
  • 曲柄连杆式活塞传动机构结构设计
  • 曲柄连杆式活塞传动机构结构设计
  • 曲柄连杆式活塞传动机构结构设计
  • 曲柄连杆式活塞传动机构结构设计
  • 曲柄连杆式活塞传动机构结构设计
  • 曲柄连杆式活塞传动机构结构设计
  • 曲柄连杆式活塞传动机构结构设计
  • 曲柄连杆式活塞传动机构结构设计

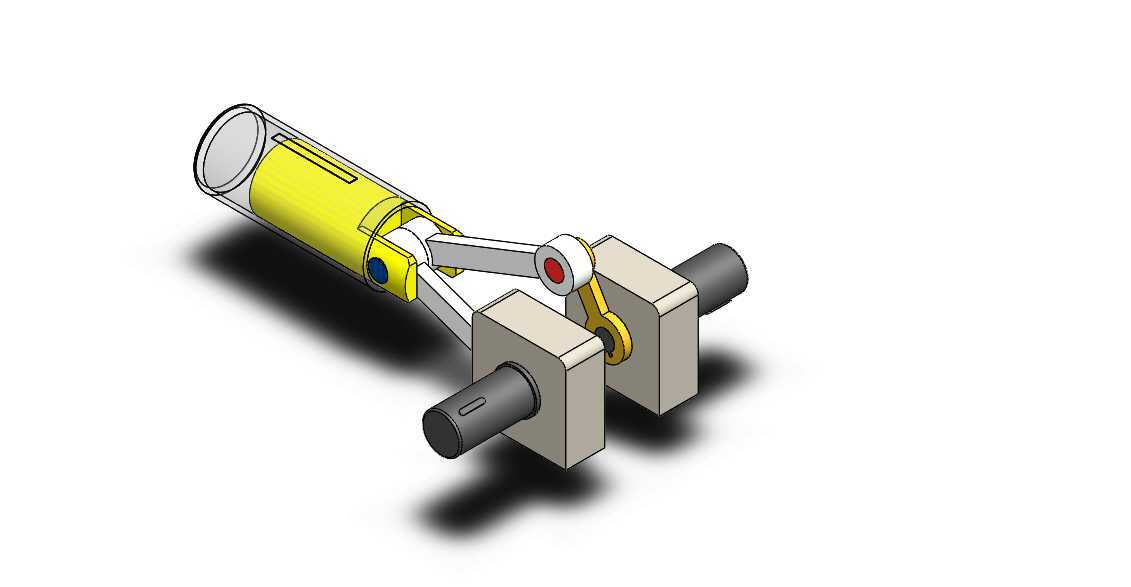

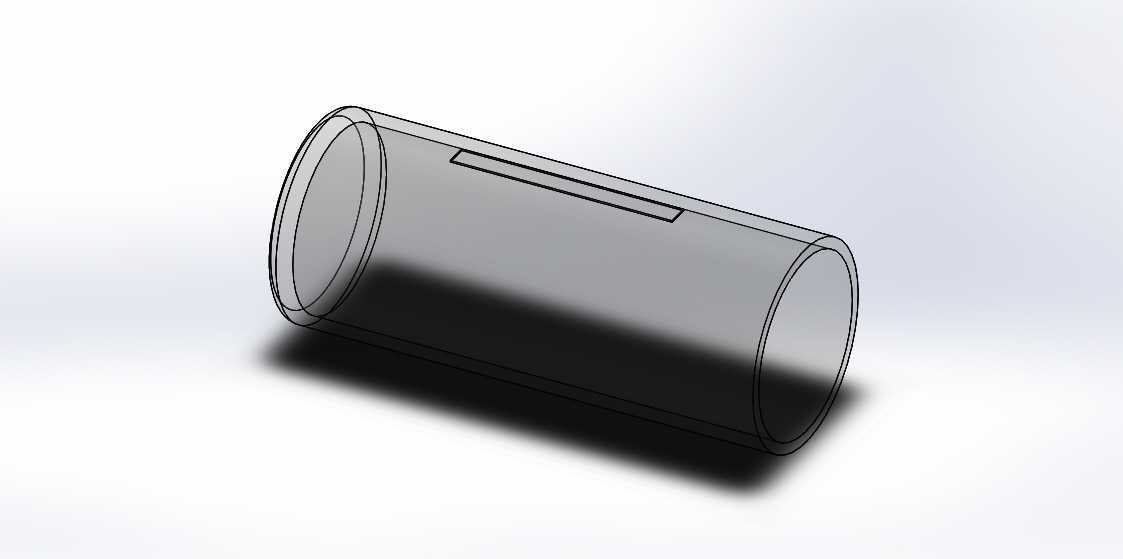

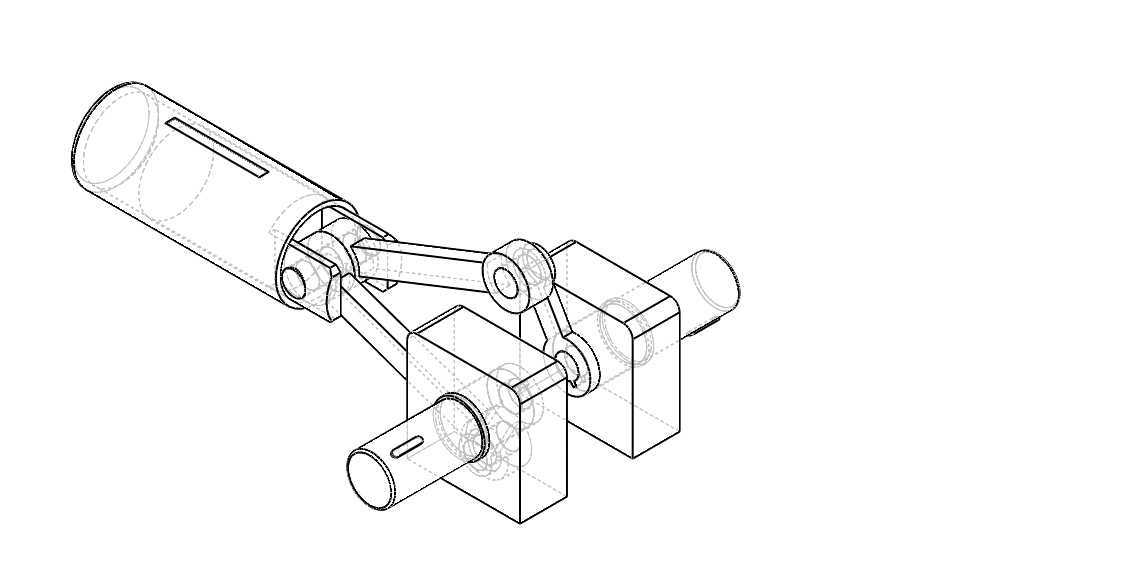

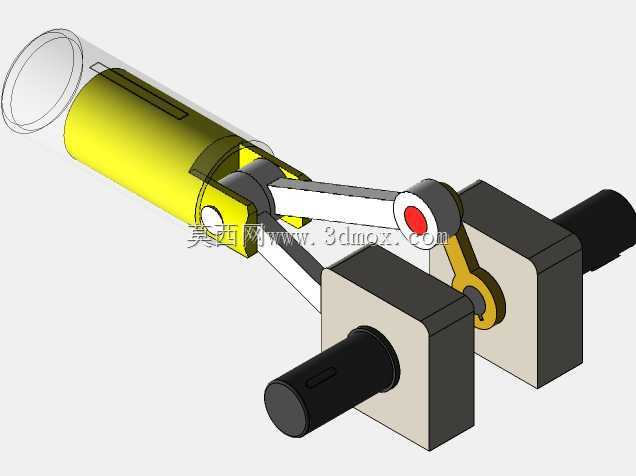

这套活塞传动结构的设计核心,是把活塞的直线往复运动和曲轴的旋转运动做可靠的动能转换,这类结构最常见的应用场景是内燃动力设备、往复式压缩泵、小型气动执行单元的核心传动段,很多入门级机械原理教学也会用这类简化结构做运动仿真演示。做结构设计的时候,首先要卡准活塞和缸筒的配合间隙,活塞外圆和缸体内壁的单边间隙要控制在合理范围,既要保证往复运动无卡滞,也要避免间隙过大导致的密封失效、传动效率折损,缸体端部的开口尺寸要和端盖安装位匹配,预留密封件的安装槽位,避免后期装配出现干涉。

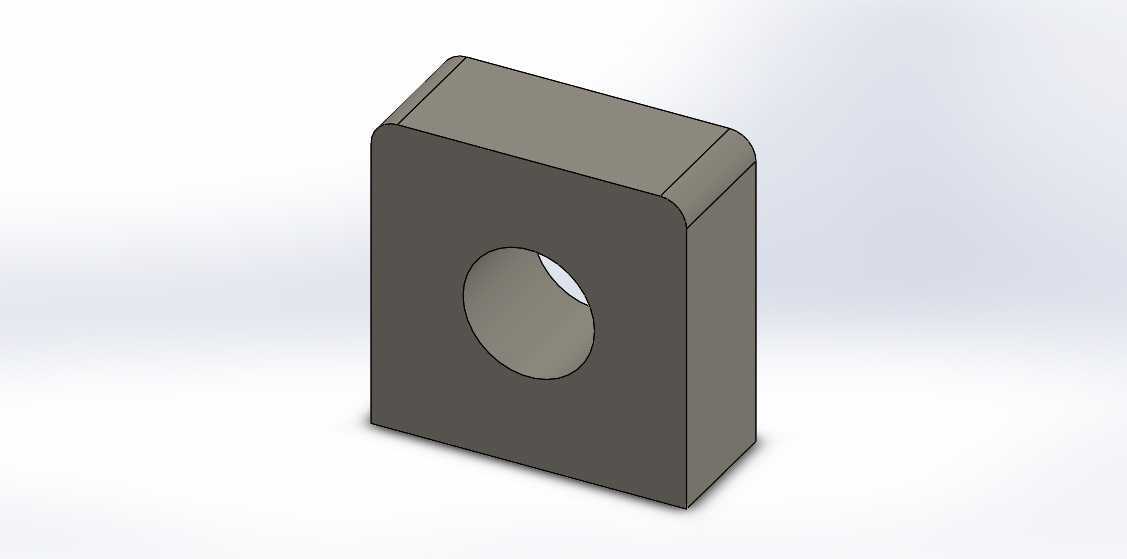

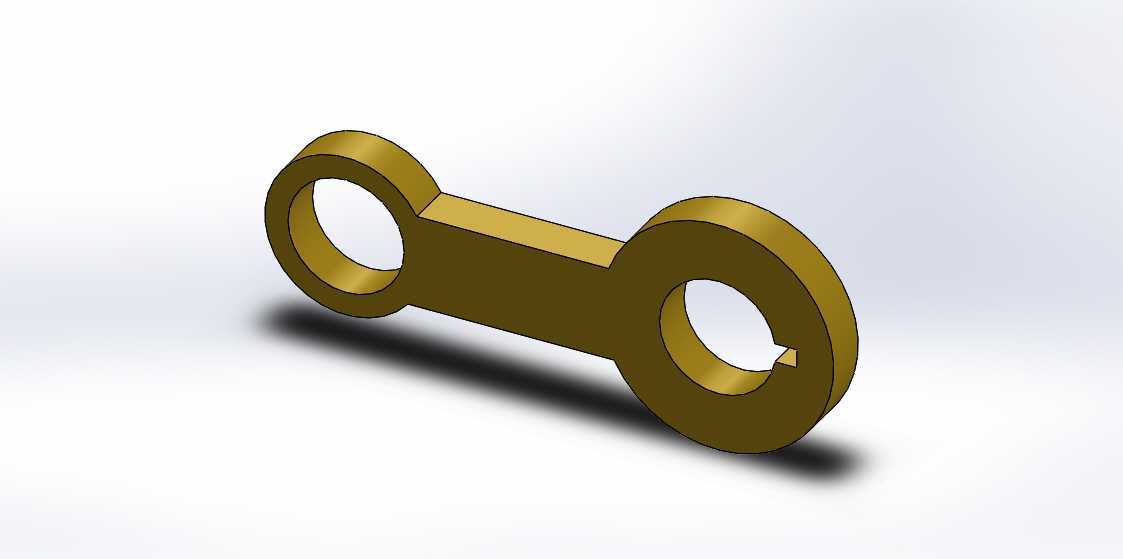

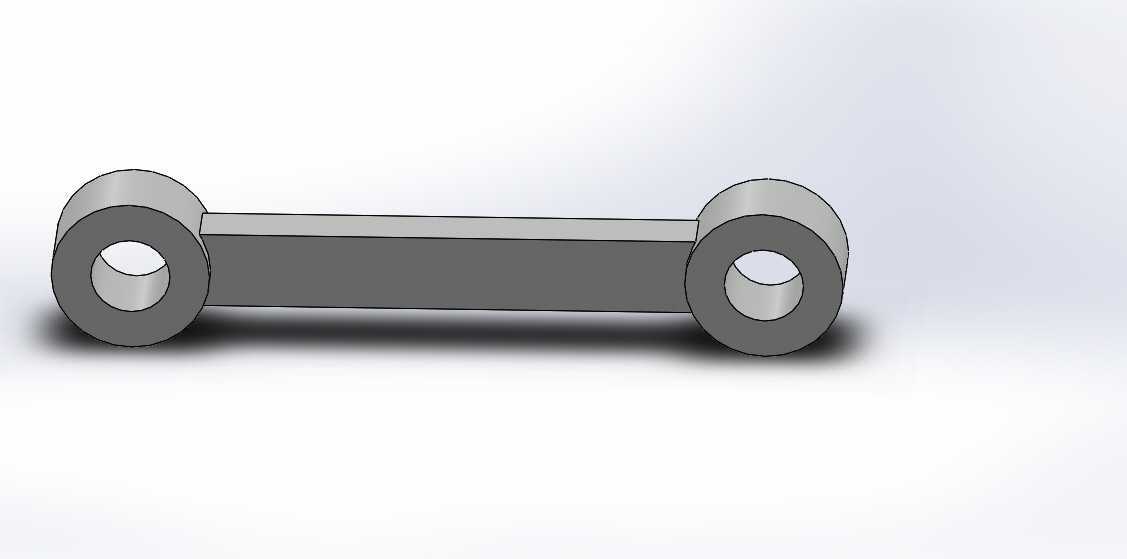

曲柄连杆部分的设计要重点校核运动死点位置的受力,连杆两端的铰接孔分别对接活塞销和曲柄销,铰接位置的配合公差要选过渡配合,保证转动灵活的同时不会出现径向窜动,曲柄的偏心距直接决定活塞的行程长度,设计时要根据所需的排量或者输出行程调整偏心距数值,同时要核算连杆在最大推力工况下的压杆稳定性,避免长连杆在高频往复运动中出现弯曲变形。曲轴的支撑位做了方形安装座的设计,两个支撑块的同轴度要严格控制,支撑孔内预留了轴承安装位,安装座的底面是平整的安装基准面,四个角位可以布置安装螺栓孔,方便整套机构固定在设备基座上,安装时要保证缸体轴线和曲轴回转中心的垂直距离符合设计值,避免出现运动别劲、磨损加剧的问题。

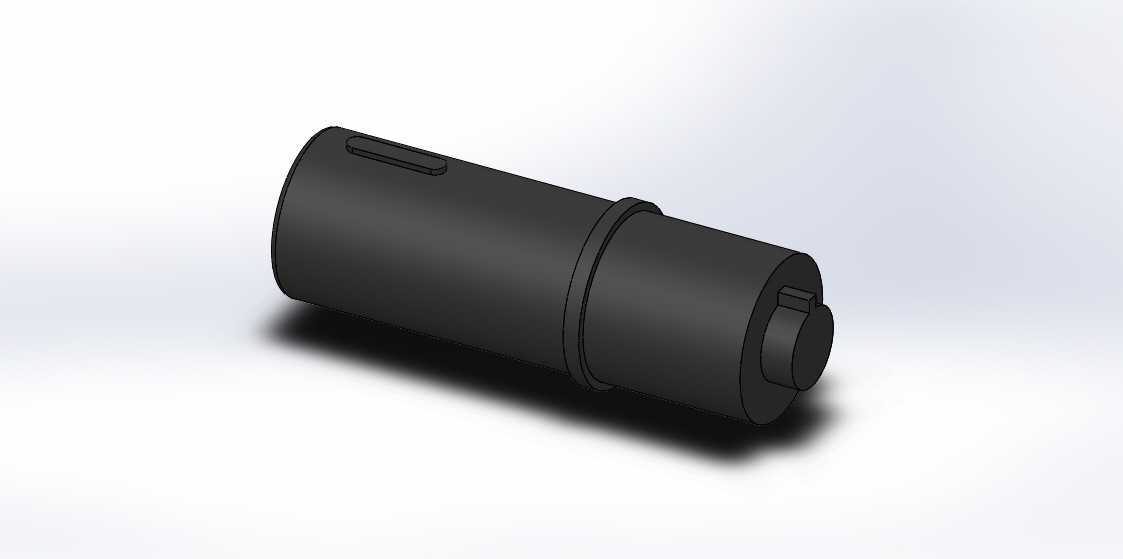

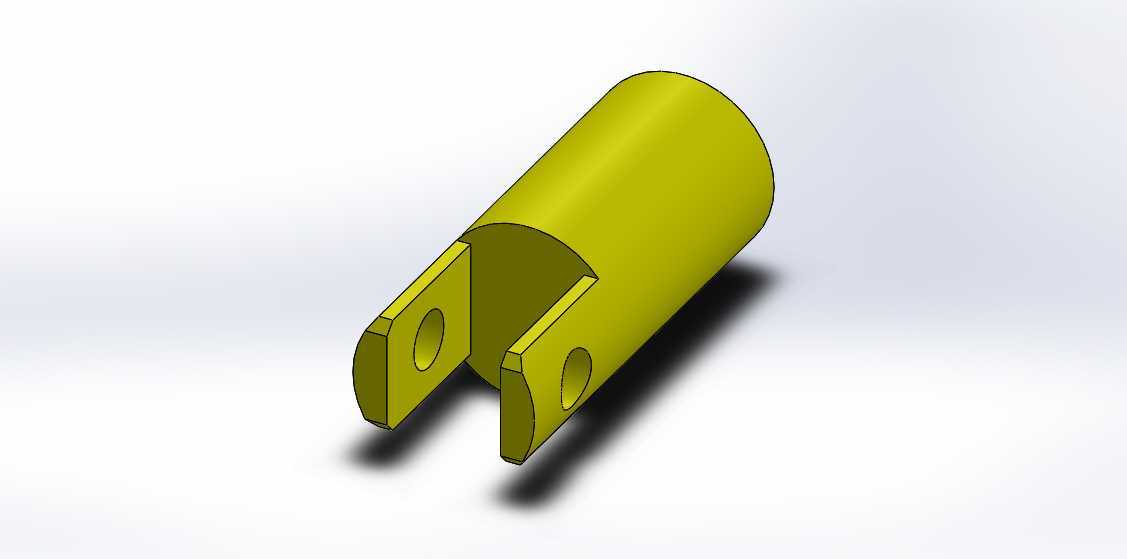

从安装边界来看,缸体部分的外径、长度要和外围的密封组件、动力输入输出接口匹配,曲轴伸出端的轴径做了键槽设计,可以直接对接飞轮、带轮或者动力输出轴,不需要额外做转接结构。整套结构没有冗余的装饰性设计,所有结构特征都服务于运动传递的功能需求,活塞内部做了减重空腔,降低往复运动的惯性力,减少高速运转时的振动,连杆采用等强度截面设计,在保证结构强度的前提下尽可能降低自身重量,曲柄部分做了配重结构设计,平衡活塞往复运动产生的惯性力矩,让整套机构运转更平稳。做这类结构的三维建模时,要提前做好运动仿真的干涉检查,尤其是活塞运动到上下止点位置时,连杆和缸体端部、曲柄和支撑座之间不能出现运动干涉,铰接副的转动范围要和实际运动行程匹配,避免仿真出现穿模问题,建模时的装配基准要和实际加工装配的基准统一,方便后续导出工程图指导生产加工。
