CDR工艺用径向进气涡轮叶片结构

项目分类:3D模型 发布时间:2021-08-09 ID:229708
  • CDR工艺用径向进气涡轮叶片结构
  • CDR工艺用径向进气涡轮叶片结构
  • CDR工艺用径向进气涡轮叶片结构

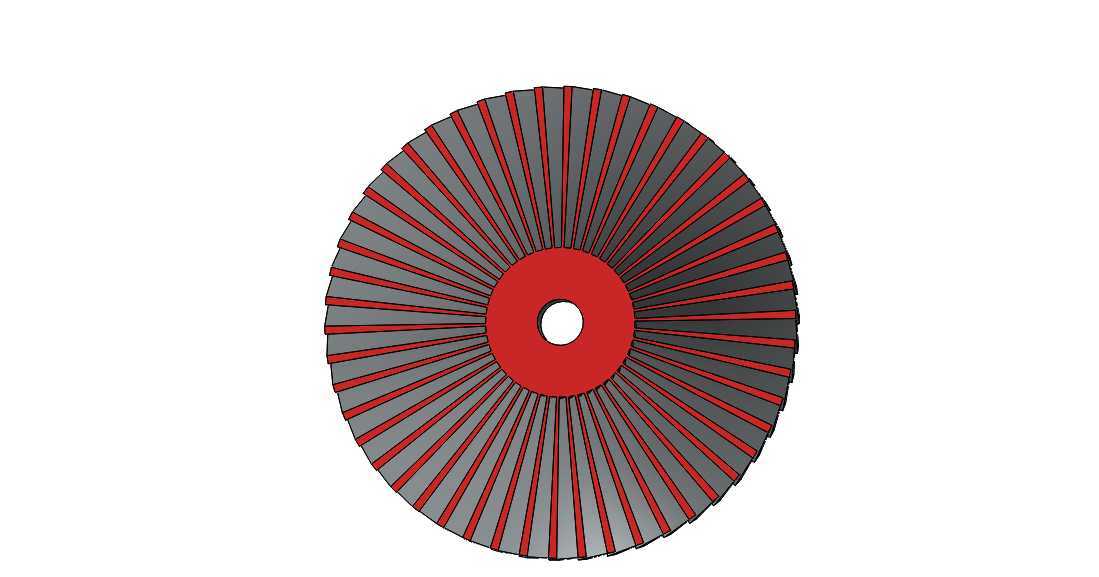

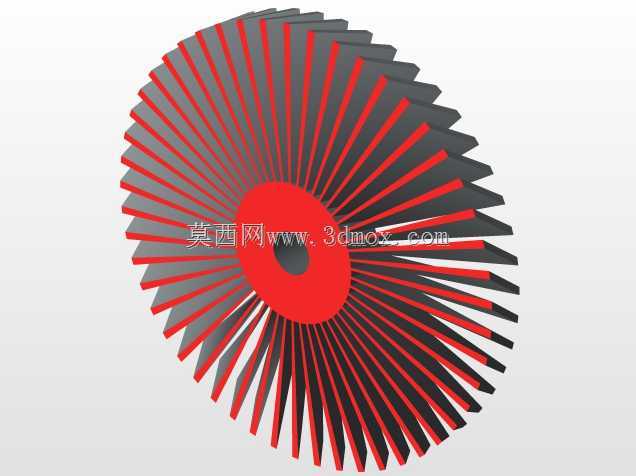

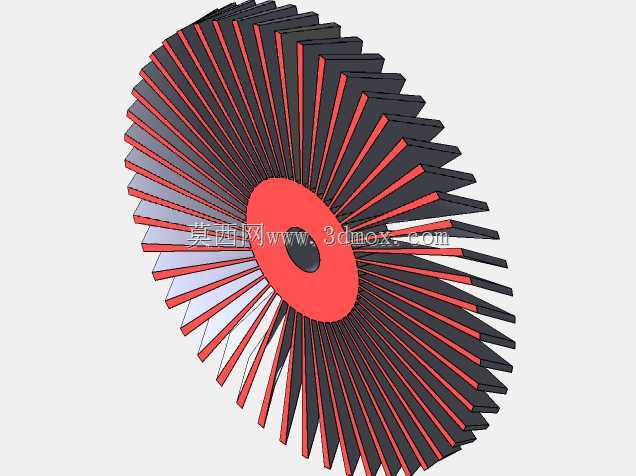

在碳捕集环节的CDR二氧化碳去除工艺段,这类涡轮叶片是空气导入单元的核心做功部件,承担着从环境中抽吸空气、为后续碳吸附模块提供稳定气流的作用,区别于常规动力涡轮的高温高压工况,这类进气涡轮的工作介质为常温常压空气,设计时更侧重低转速下的进气效率与流道均匀性,避免气流在叶道内产生紊流导致的压损升高。从结构设计来看,该叶片采用等厚径向直叶片布局,整体轮盘为中心对称结构,中心开设的安装孔用于与驱动轴系配合,安装孔与轮盘之间设置加厚轮毂段,既可以提升轮盘整体的结构刚度,抵消叶片旋转时产生的离心应力,也能为轴系连接提供足够的配合长度,保证运转时的同轴度,避免径向跳动带来的振动问题。叶片沿轮盘周向均匀排布,叶型从轮毂处向外缘平滑延伸,相邻叶片之间形成收敛型流道,空气从轮盘轴向进入后,在叶片的推动下沿径向甩出,流道的收敛角度经过反复校核,既保证气流在流道内的加速过程平缓,不会出现局部涡流,也能控制叶片出口处的气流速度均匀性,让进入后续碳捕集模块的气流截面流速差控制在合理区间,避免局部流速过高导致吸附剂被气流冲刷损耗。轮盘外缘做了等直径齐边处理,没有设置额外的轮缘箍圈,这是因为该类涡轮的工作转速较低,叶片自身的离心应力处于材料许用范围内,省去轮缘结构可以降低整体转动惯量,减少驱动电机的启动负载,同时也能降低轮盘整体重量,减少轴系的支撑载荷。安装边界方面,中心安装孔的公差配合按照过渡配合设计,装配时需要与轴肩定位面贴合,保证轮盘端面与轴系的垂直度,叶片外缘与机壳内壁之间预留合理的径向间隙,间隙值既要避免运转时热胀或振动导致叶片刮蹭机壳,也要控制间隙过大带来的回流损失,提升整体进气效率。在实际工况适配中,这类叶片的表面粗糙度需要控制在合理范围,降低空气与叶片表面的摩擦阻力,叶片与轮盘的连接位置做圆角过渡,避免应力集中导致的疲劳开裂,适配长期连续运转的CDR系统工作需求,不需要频繁停机维护。
