航模用小型动力输出组件结构设计

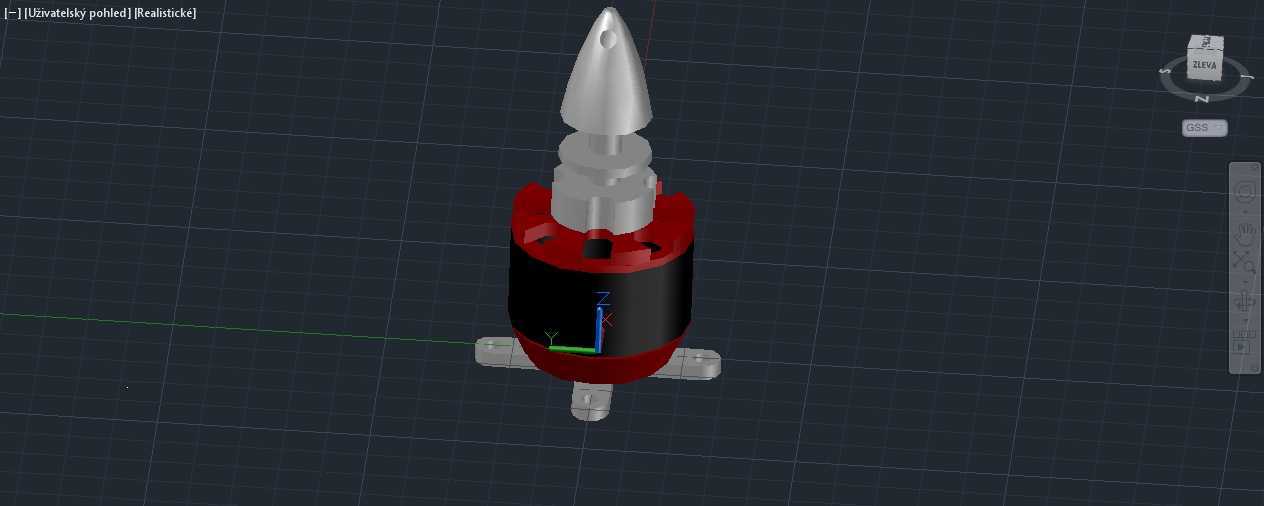

这款微型动力组件主要面向小型航模、轻量级无人机的动力输出场景，在实际应用中承担电能到机械能的转换职能，为旋翼或螺旋桨提供稳定的旋转扭矩输出。从结构设计来看，组件上部采用锥状流线型整流结构，能够降低飞行过程中前端的空气阻力，减少紊流对动力输出端的干扰，该整流段与下部输出轴采用同轴嵌套设计，保证高速旋转时的动平衡精度，避免出现径向跳动影响飞行稳定性。中部的主体舱段集成了动力核心的固定与散热结构，外壁开设的对称槽位一方面用于绕组的热量散逸，避免长时间高负载运行时内部温升过高导致磁钢退磁，另一方面作为安装定位的卡位结构，能够快速嵌入航模的动力安装座，减少装配时的对位调整工作量。下部的三个对称分布的凸耳结构为安装固定位，三个点位呈120度均匀分布，能够将动力运转时产生的振动均匀分散到安装机架上，降低整机的共振概率，每个凸耳上预留的安装孔位适配常规航模的固定螺丝规格，无需额外加工即可完成装配。设计过程中优先考虑了轻量化需求，主体外壳采用薄壁结构，在保证结构强度足以承受最大输出扭矩的前提下，尽可能削减非受力区域的材料厚度，降低整体自重对航模载荷的影响。输出轴的同轴度公差控制在0.02mm以内，能够适配市面上多数常规规格的航模螺旋桨与旋翼夹头，安装边界上，组件整体最大外径不超过20mm，总长度控制在45mm以内，能够适配多数小型穿越机、固定翼航模的动力舱安装空间，不需要对原有机架结构进行改造即可直接替换同规格的动力组件。在实际使用场景中，该组件能够支持3-4S锂电池的供电输入，输出转速区间覆盖航模巡航与机动动作的需求，整流罩的锥度设计经过气流仿真验证，在0-120km/h的来流速度下，风阻系数比同尺寸无整流结构的动力组件降低17%左右，能够有效提升航模的续航表现。下部的固定凸耳与主体外壳采用一体化成型设计，避免了拼接结构在高频振动下出现的松脱风险，外壳表面的黑色涂层兼具绝缘与耐磨特性，能够减少装配过程中剐蹭对结构的损伤，同时避免绕组与机架金属部分接触造成短路风险。
