交流发电机导磁轮式磁铁结构设计

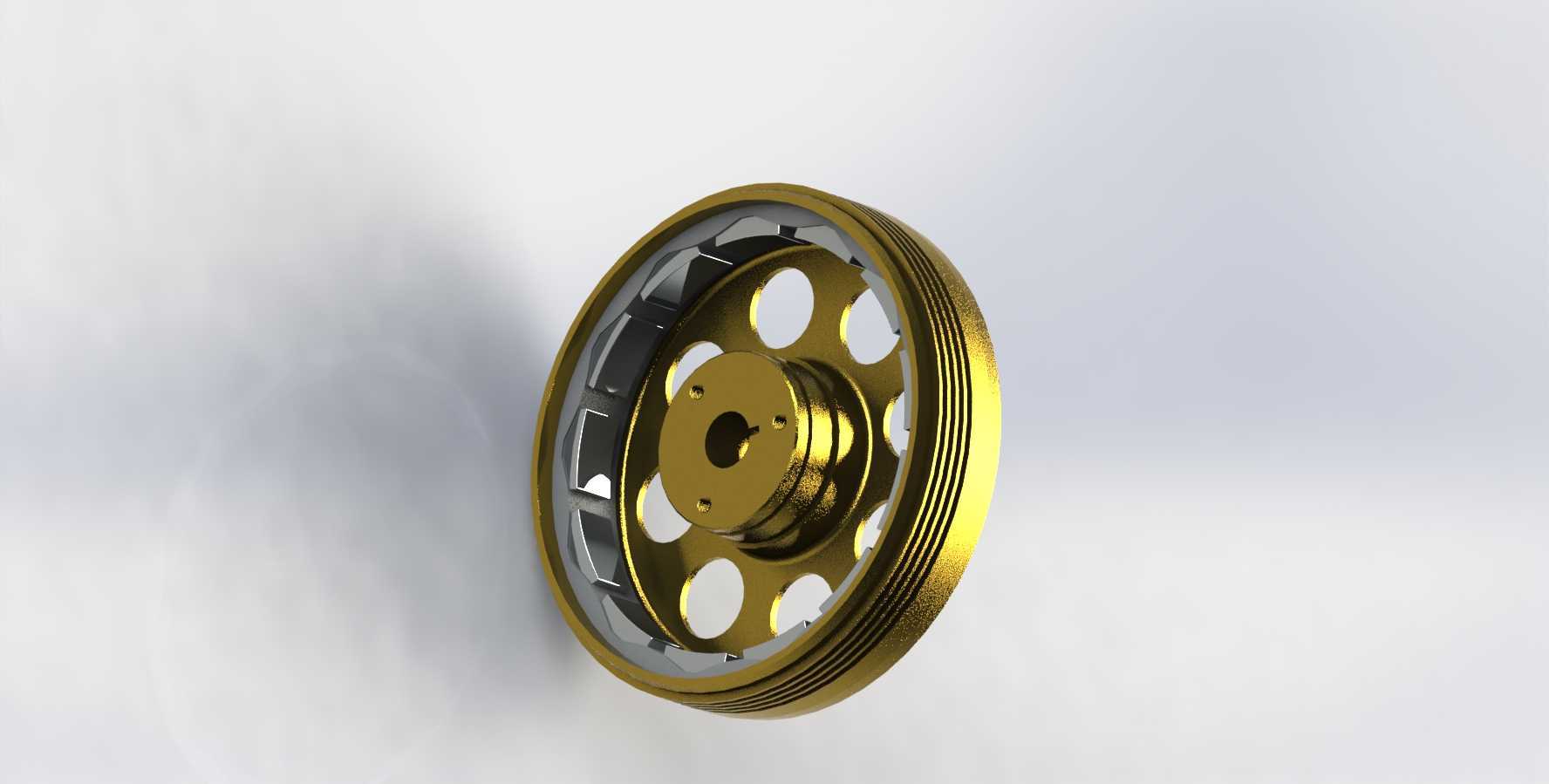

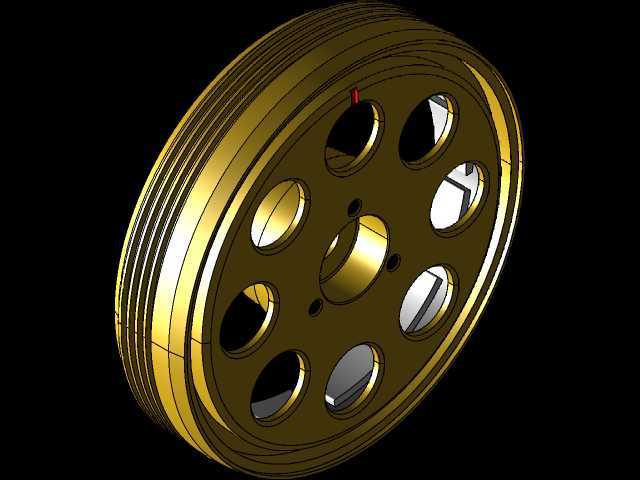

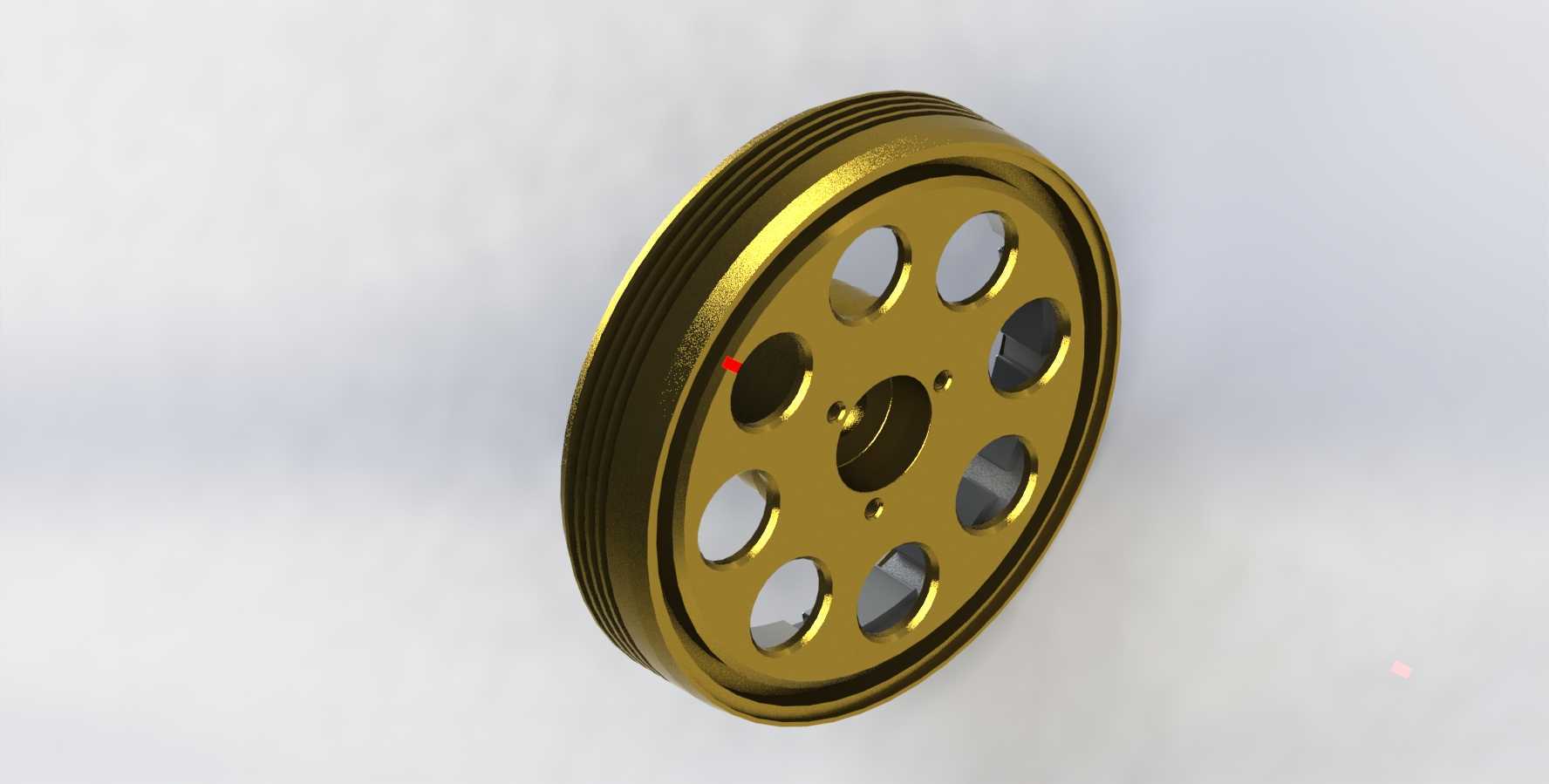

该部件为交流发电机内部的核心磁路承载构件，主要应用于中小型车载、便携动力配套的交流发电单元中，承担构建闭合磁路、固定永磁体、随转子轴同步旋转完成磁通量切割的核心作用，是发电机实现机械能向电能转换的关键结构载体。从实际装机场景来看，这类带轮辐减重结构的导磁磁铁组件，多用于转速区间在1500-3000rpm的常规交流发电设备，适配皮带轮传动的动力输入布局，外圈预留的多道环槽可直接匹配标准传动皮带的安装尺寸，无需额外加装传动轮即可实现与动力源的扭矩传递，大幅缩减发电机整机的轴向装配空间。设计阶段优先考量磁路闭合效率与旋转动平衡的双重需求，轮盘整体采用导磁性能优异的铁基材质作为基体，环形外缘做加厚处理以保证磁通量的传导截面积，避免磁饱和带来的发电效率损耗；中心轴孔位置设置同轴定位凸台与安装孔位，可与转子轴实现过盈配合加销钉定位的双重固定，确保高速旋转过程中不会出现径向窜动或偏心问题。轮辐区域均匀开设的8个异形通孔，并非单纯的减重设计，每个孔位的边缘都做了圆弧过渡处理，一方面可降低轮盘整体的转动惯量，减少动力输入的空载损耗，另一方面可在旋转过程中形成均匀的气流通道，带动发电机内部空气流动，辅助带走绕组与永磁体工作产生的热量，避免高温退磁问题。安装边界上，轮盘的轴向厚度、中心孔直径、外圈环槽的槽距与槽深均匹配通用小型交流发电机的转子腔尺寸，装配时无需对发电机端盖、定子绕组的原有结构做修改，可直接替换同规格的老旧磁铁组件，适配性较强。结构细节上，所有外露棱边均做了R0.5-R1的圆角处理，既避免装配过程中划伤绕组绝缘层，也能减少高速旋转时的风阻噪音；永磁体嵌装位置的基体厚度经过反复校核，既保证足够的磁吸力固定磁钢，也不会因壁厚过大导致整体重量超标，在动平衡测试环节，轮盘的不平衡量控制在G2.5级精度范围内，满足高速旋转的稳定性要求，不会在额定转速下产生异常振动影响轴承使用寿命。
