多工位联动式机械支撑连接支架结构

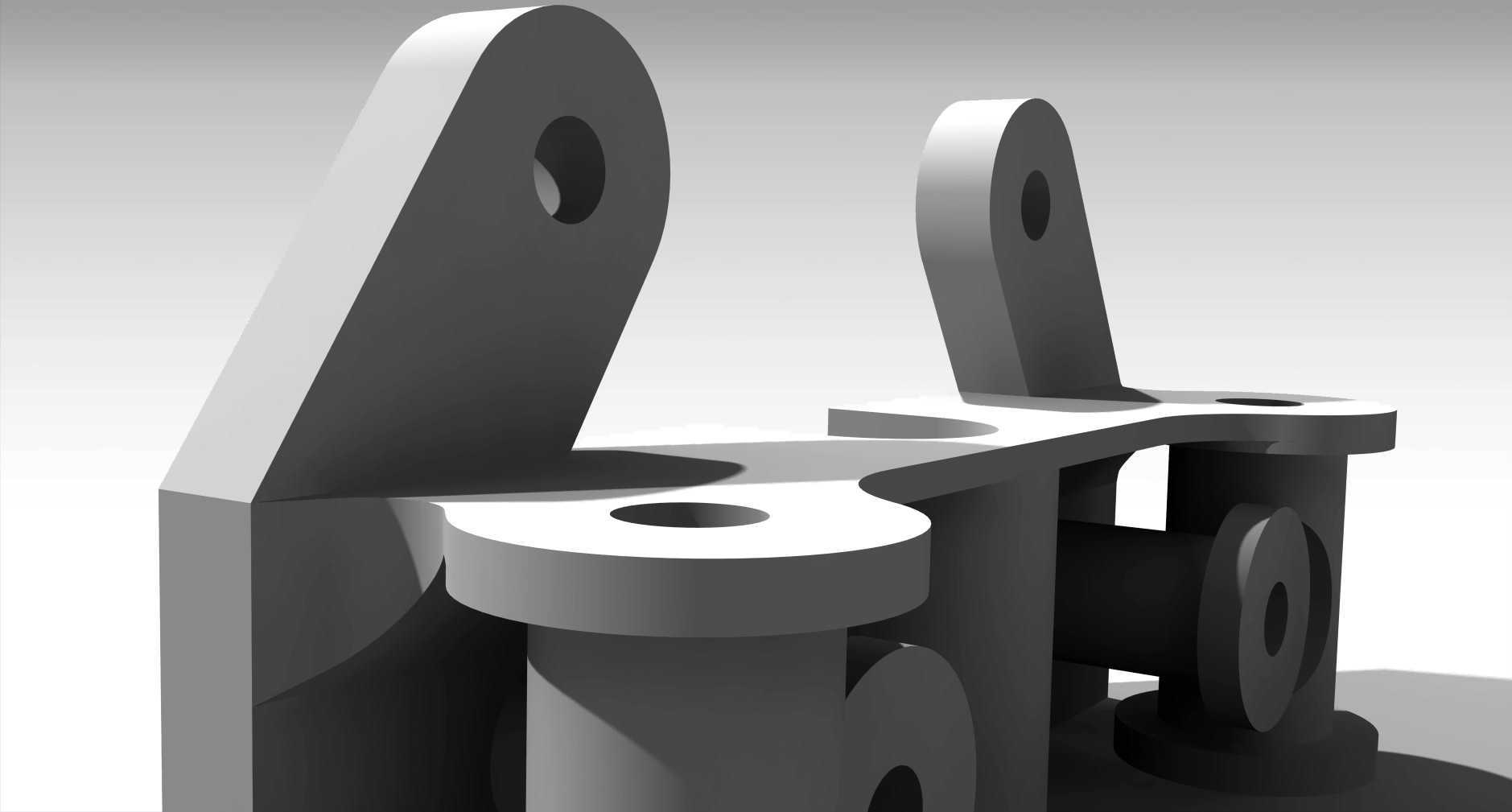

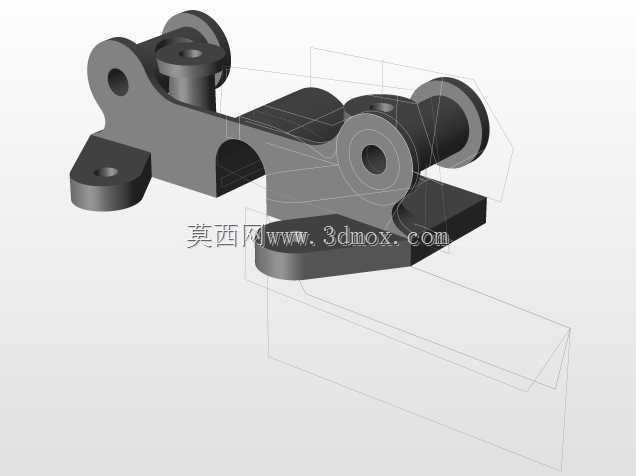

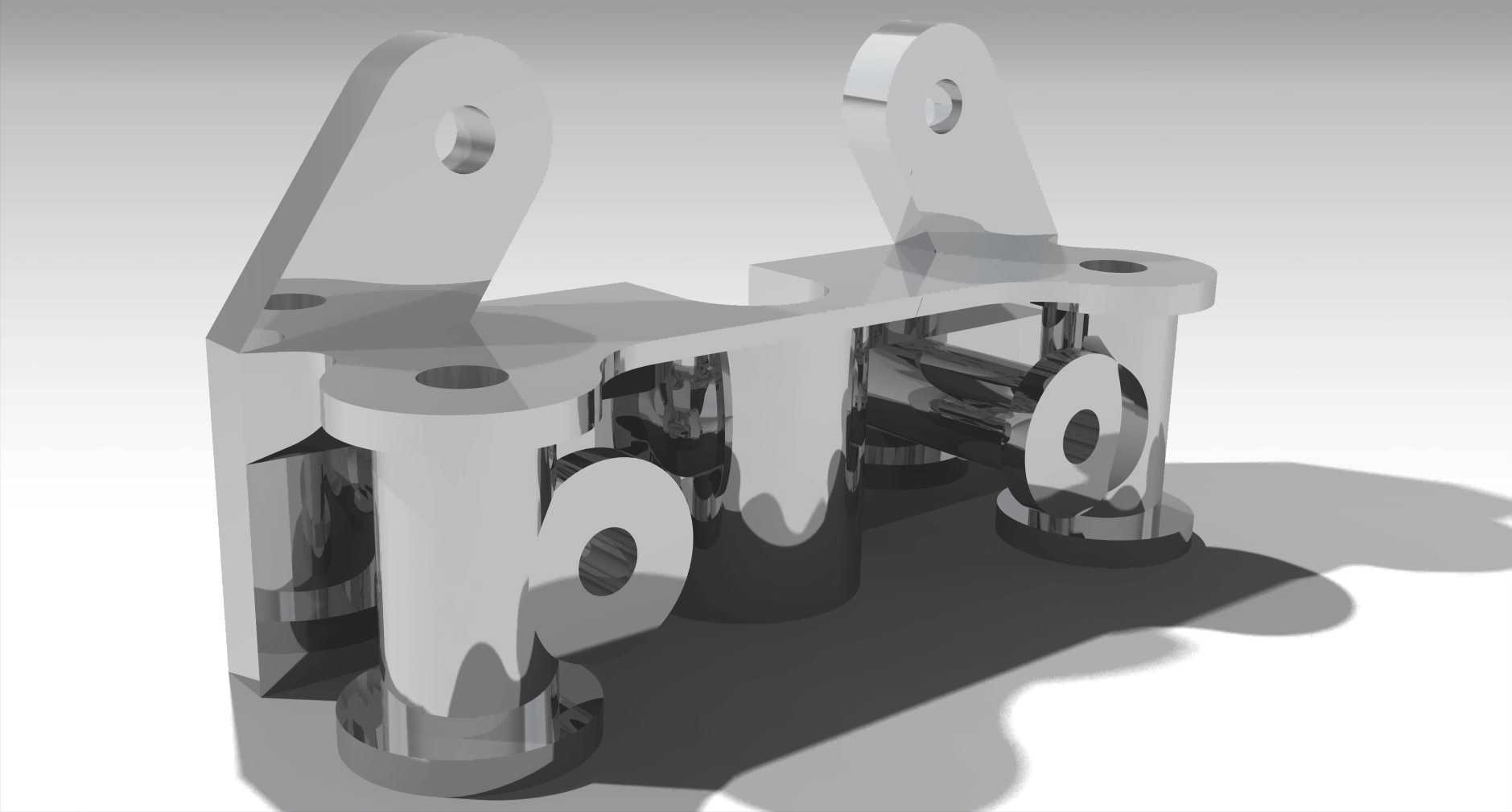

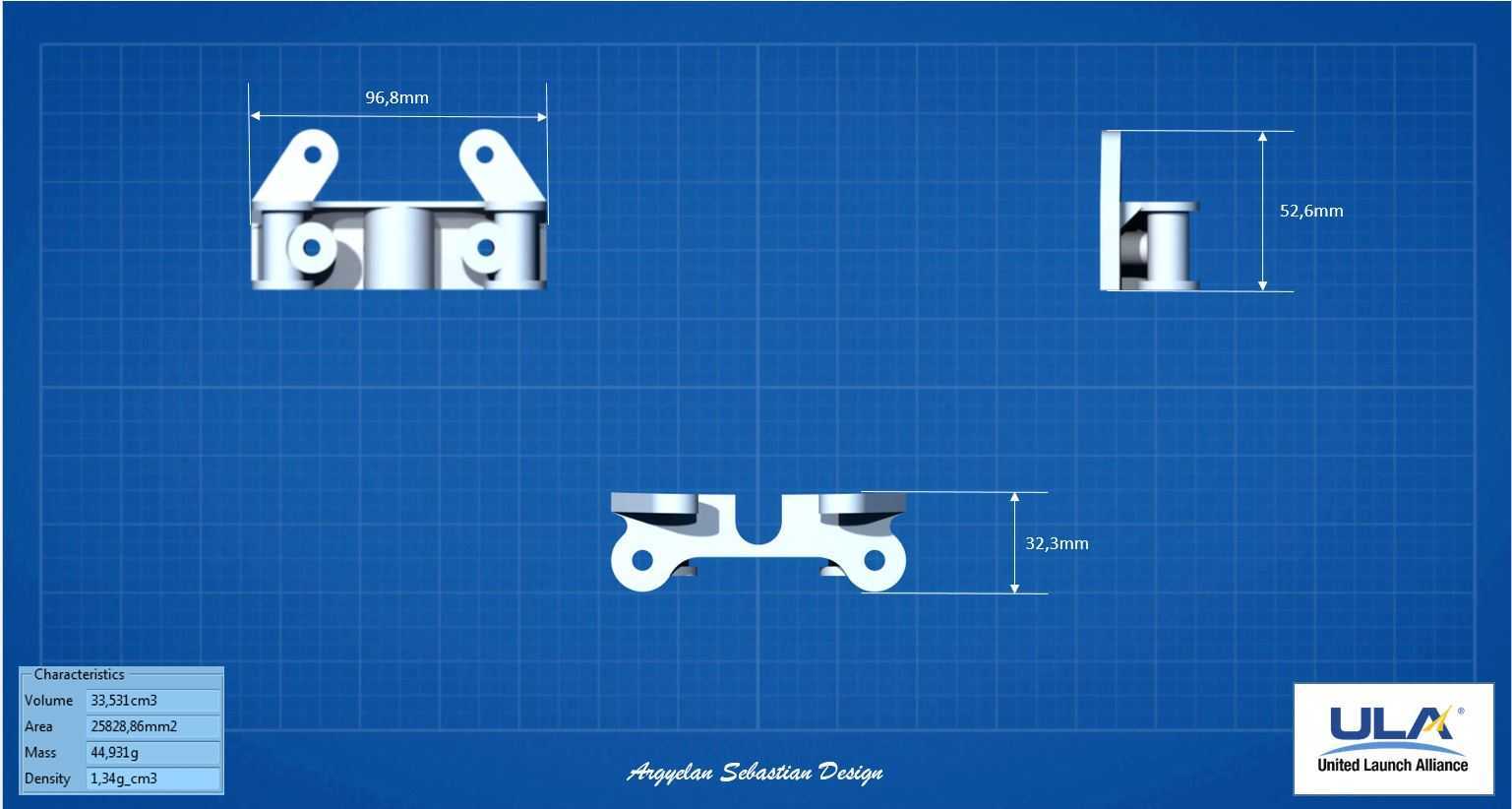

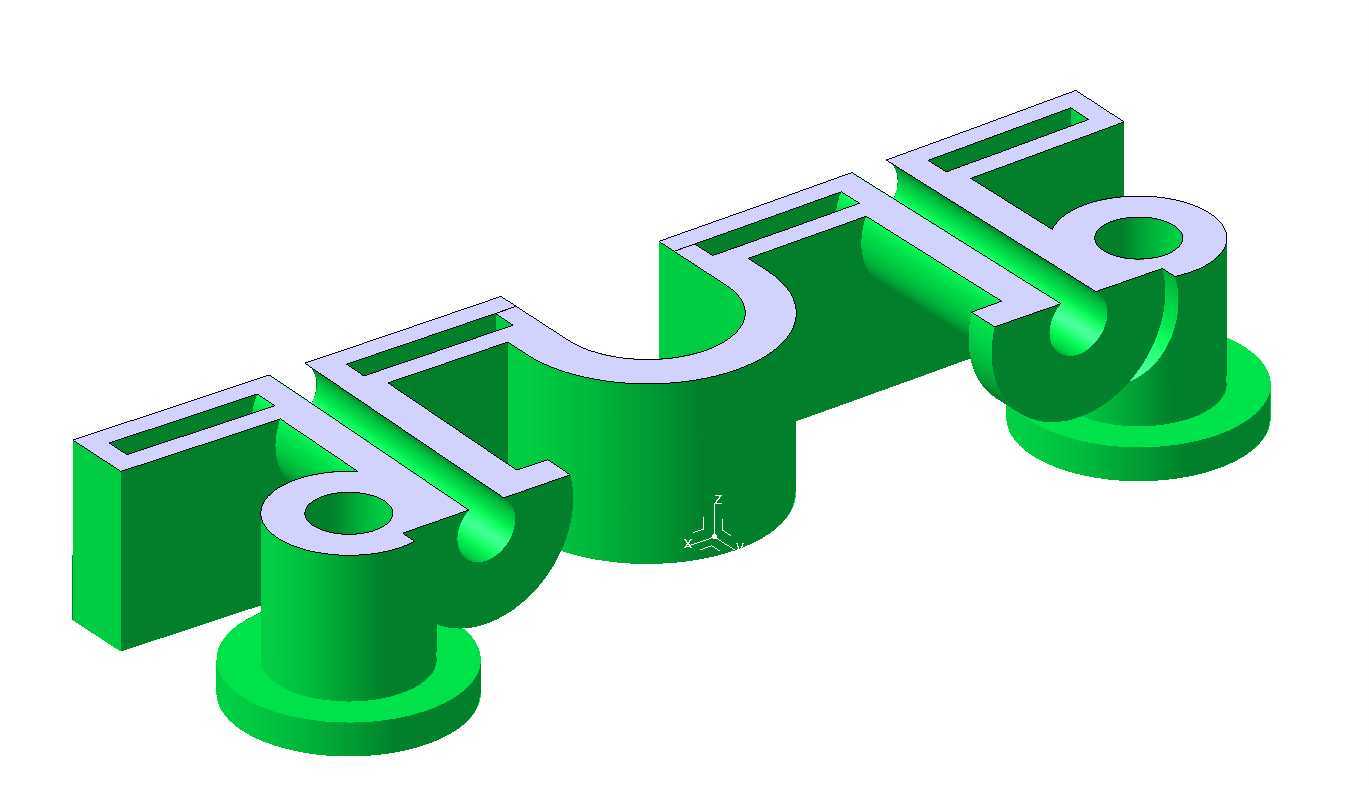

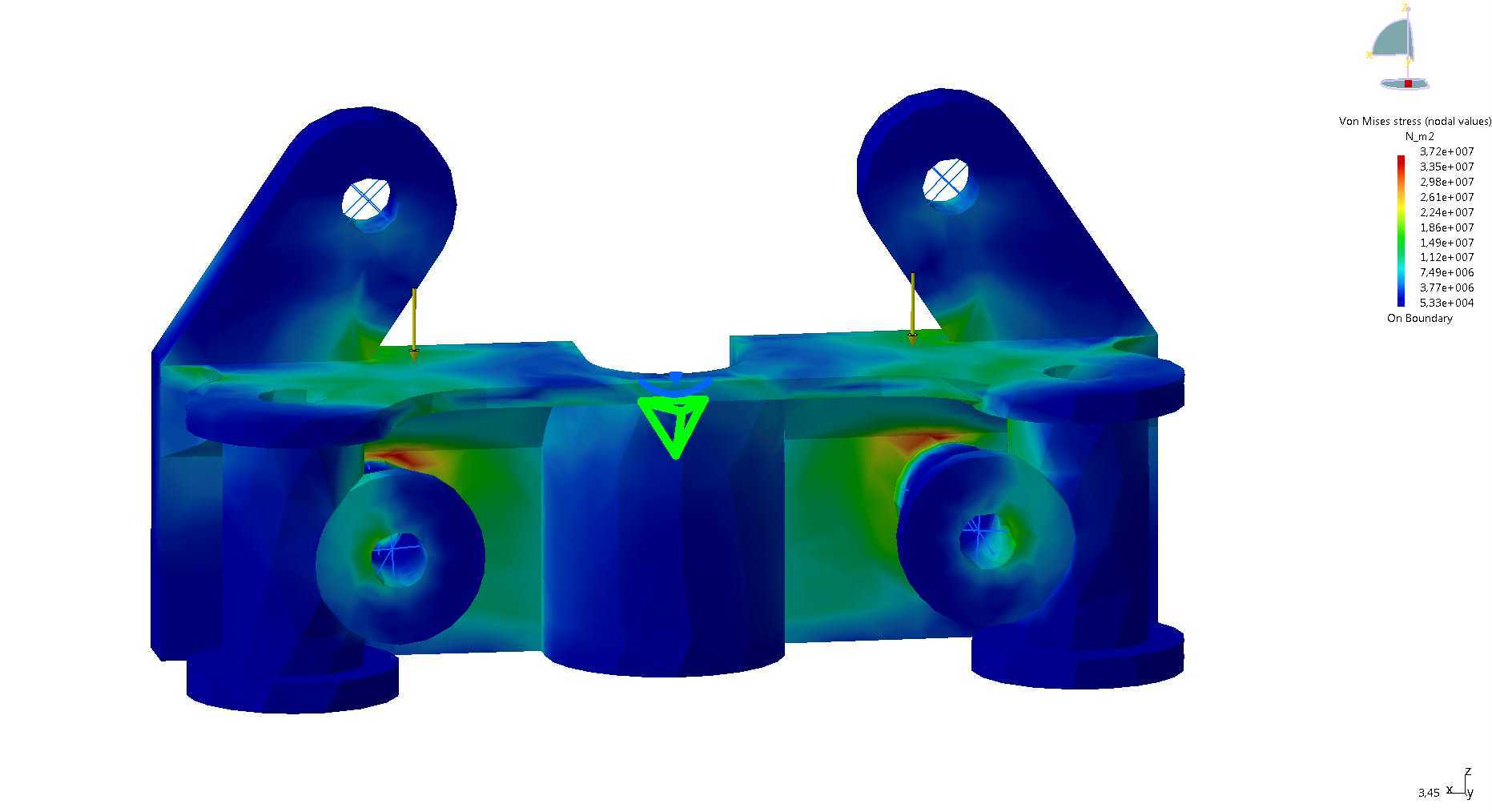

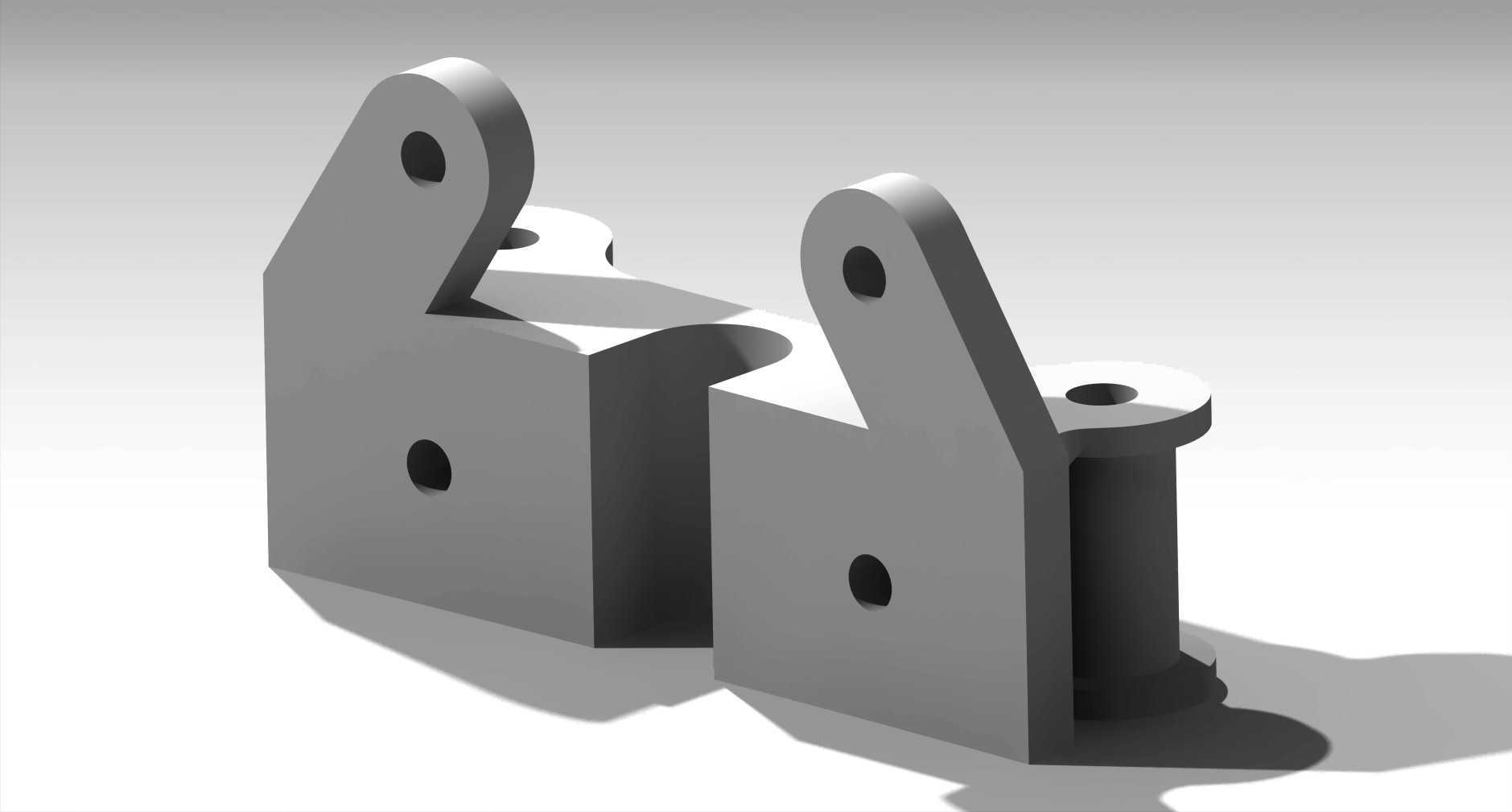

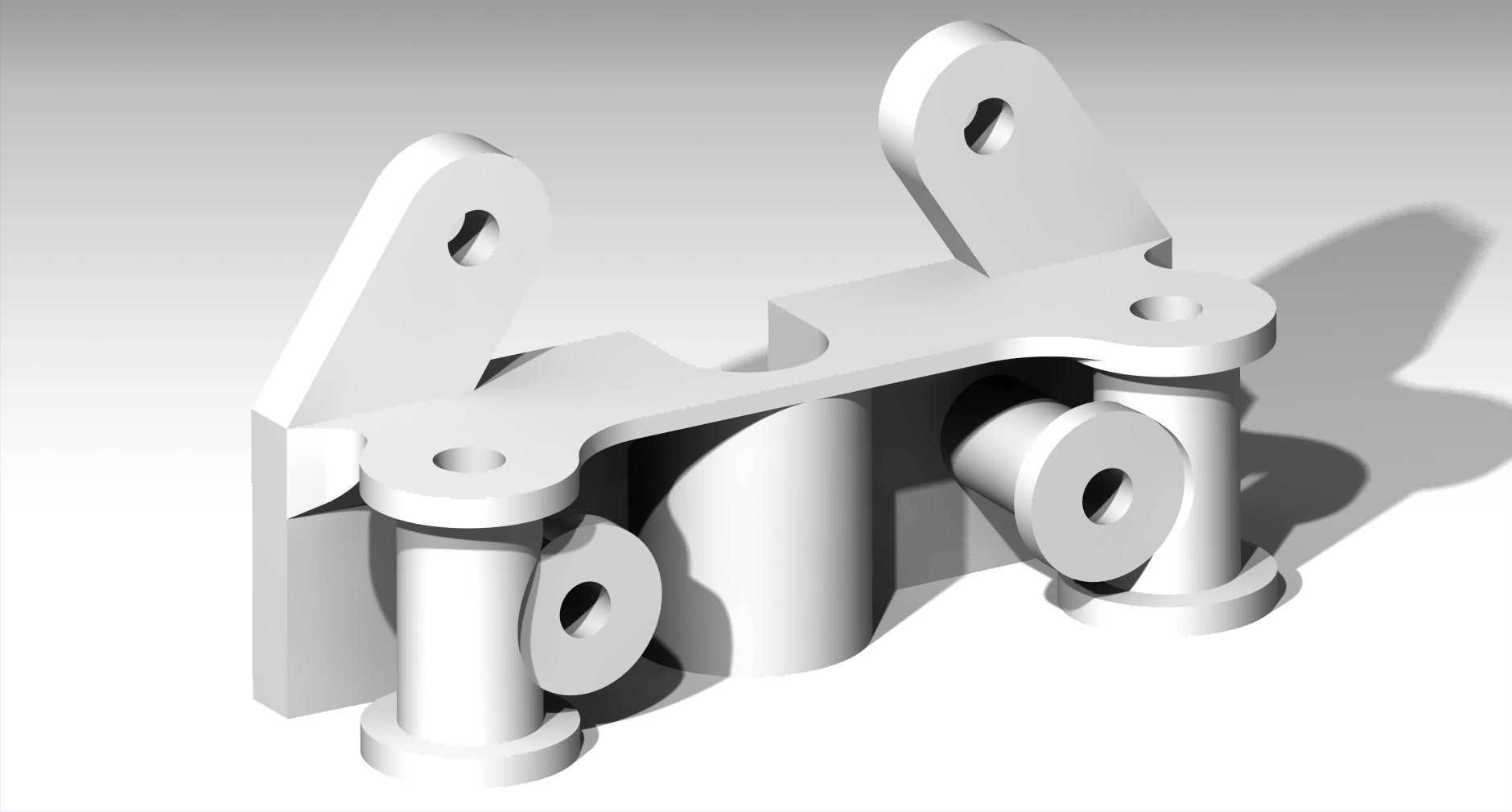

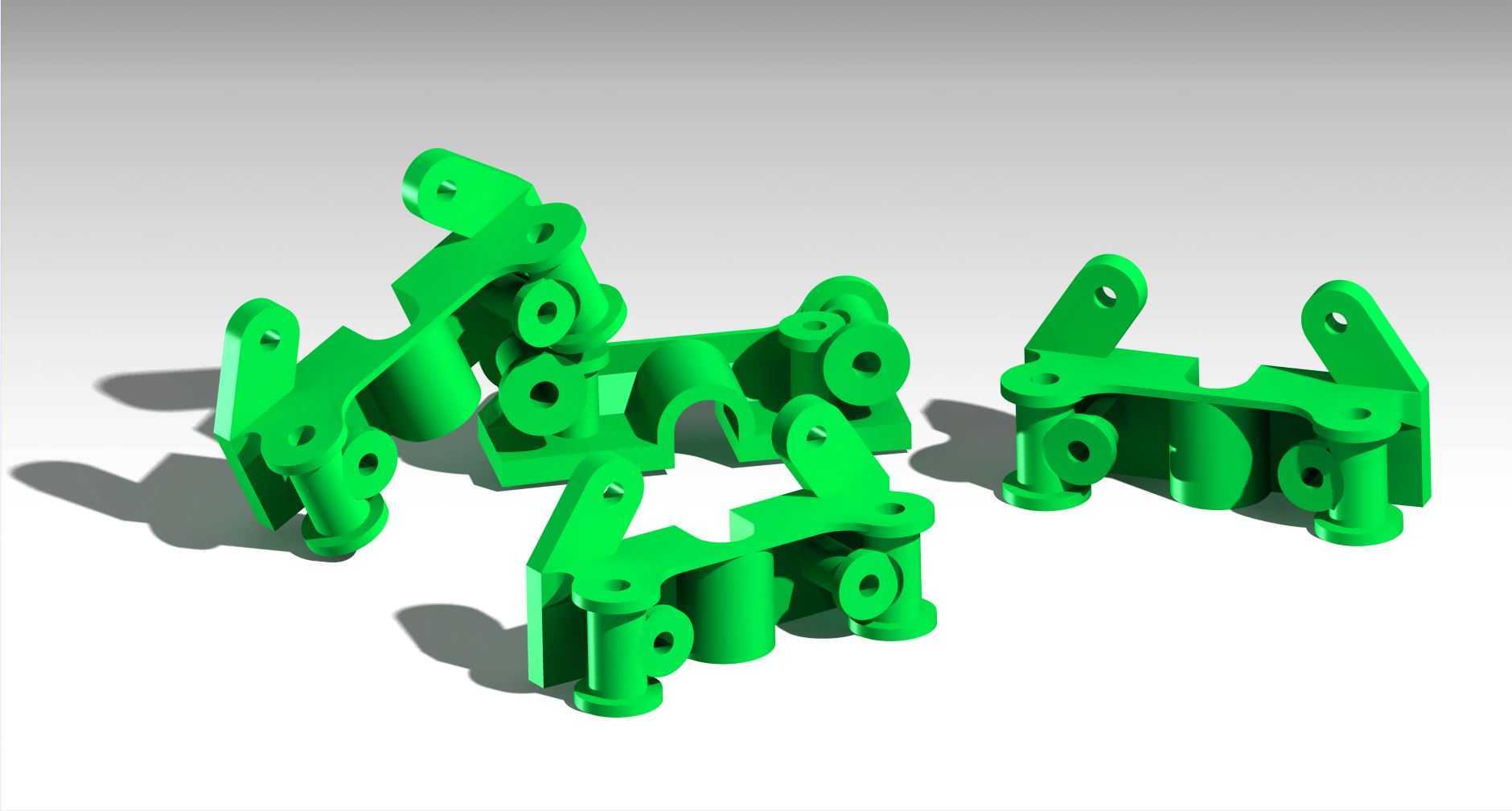

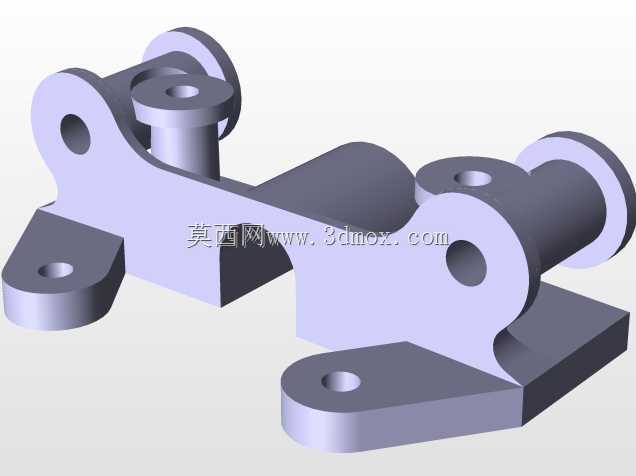

这类支撑连接支架多用于多工位联动的工装夹具、小型自动化执行机构的传动链路中，作为相邻运动构件的连接载体，承担载荷传递、运动轨迹约束、部件定位支撑的核心作用。从结构设计来看，支架主体采用一体化成型思路，主体基座预留了圆柱型安装通孔，可适配对应直径的销轴或紧固件，实现与固定基座的刚性连接，基座侧面延伸出多组带铰接孔的支耳，支耳的孔位同轴度公差控制在0.02mm范围内，保证铰接的连杆或摆臂运动时无卡滞、偏磨问题。不同支耳的空间角度经过运动仿真校核，能够满足相邻构件在预设摆角范围内的运动避让，不会出现运动干涉。支架的壁厚根据受力分布做了差异化设计，载荷集中的铰接孔周边做了局部加厚处理，非受力区域做了合理的挖空减重，在保证整体结构强度、抗形变能力的前提下，尽可能降低构件自身重量，减少运动过程中的惯性负载。安装边界方面，支架底部的安装面平面度要求较高，可直接贴合安装基准面完成定位，侧面的支耳孔位中心距严格匹配对应传动构件的安装尺寸，无需额外加工调整即可完成装配。在实际应用场景中，这类支架常配套在小型往复运动机构、多轴联动的执行末端，作为传动链路的中间连接节点，既可以为铰接的运动部件提供稳定的支撑基准，也能通过自身的结构限位，约束运动部件的极限行程，避免超程造成的构件损坏。设计过程中针对铰接孔的位置做了反复的运动校核，确保各支耳连接的构件在全行程运动中，相邻部件之间保留足够的安全间隙，同时支架的边角位置均做了圆角过渡处理，避免应力集中造成的长期使用疲劳断裂，整体结构紧凑，安装占用空间小，能够适配狭小安装空间内的多构件联动需求。
