ULA火箭用双立臂式连接支架结构设计

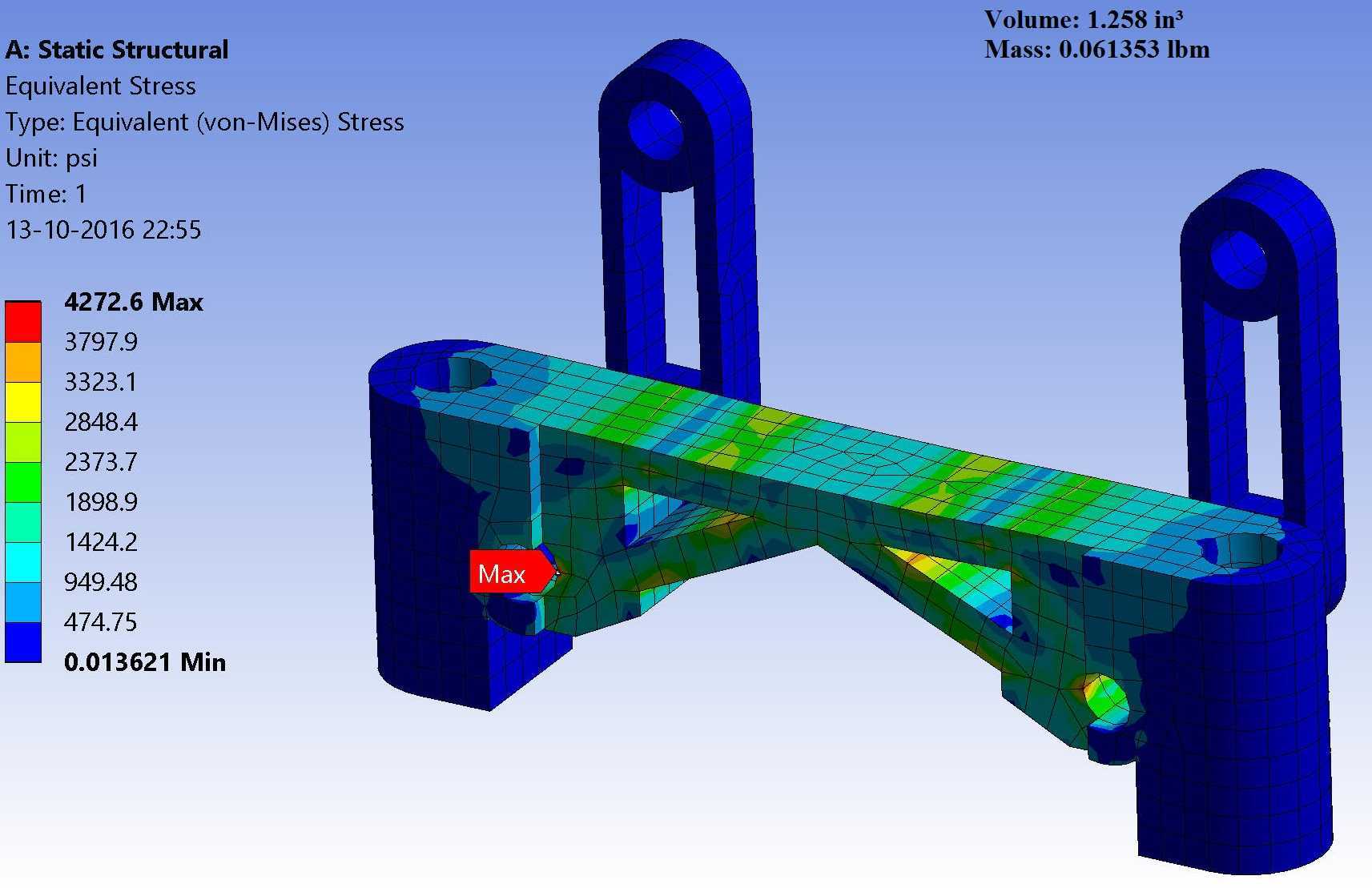

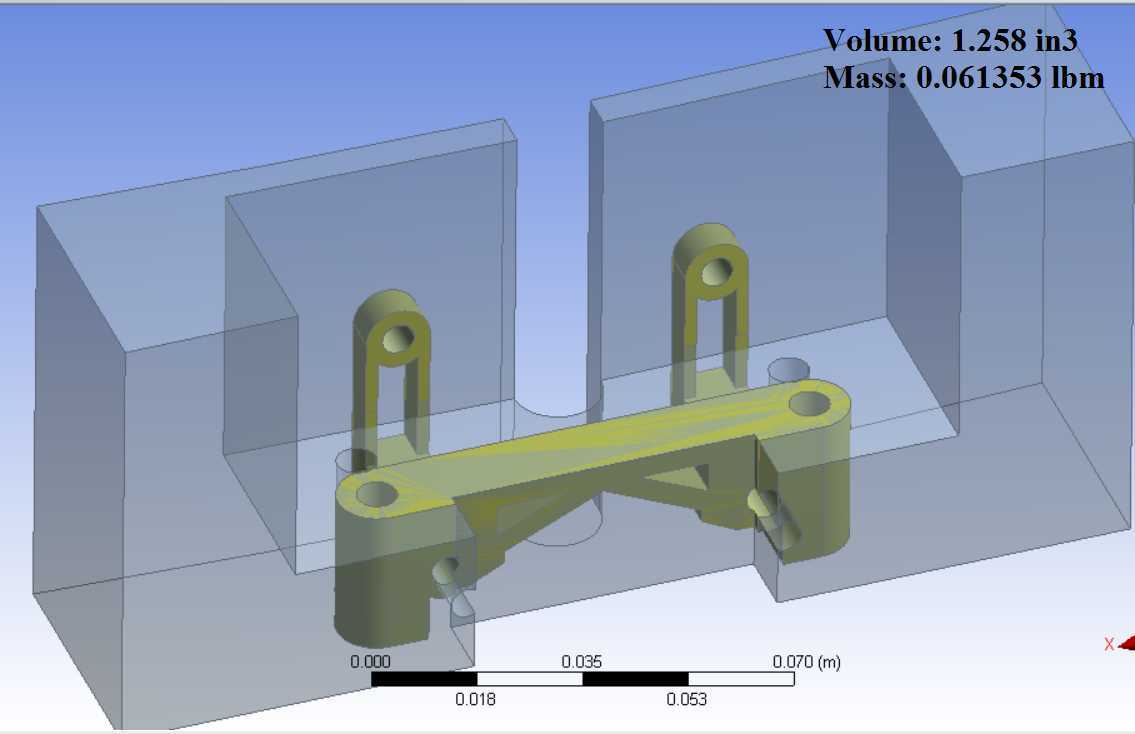

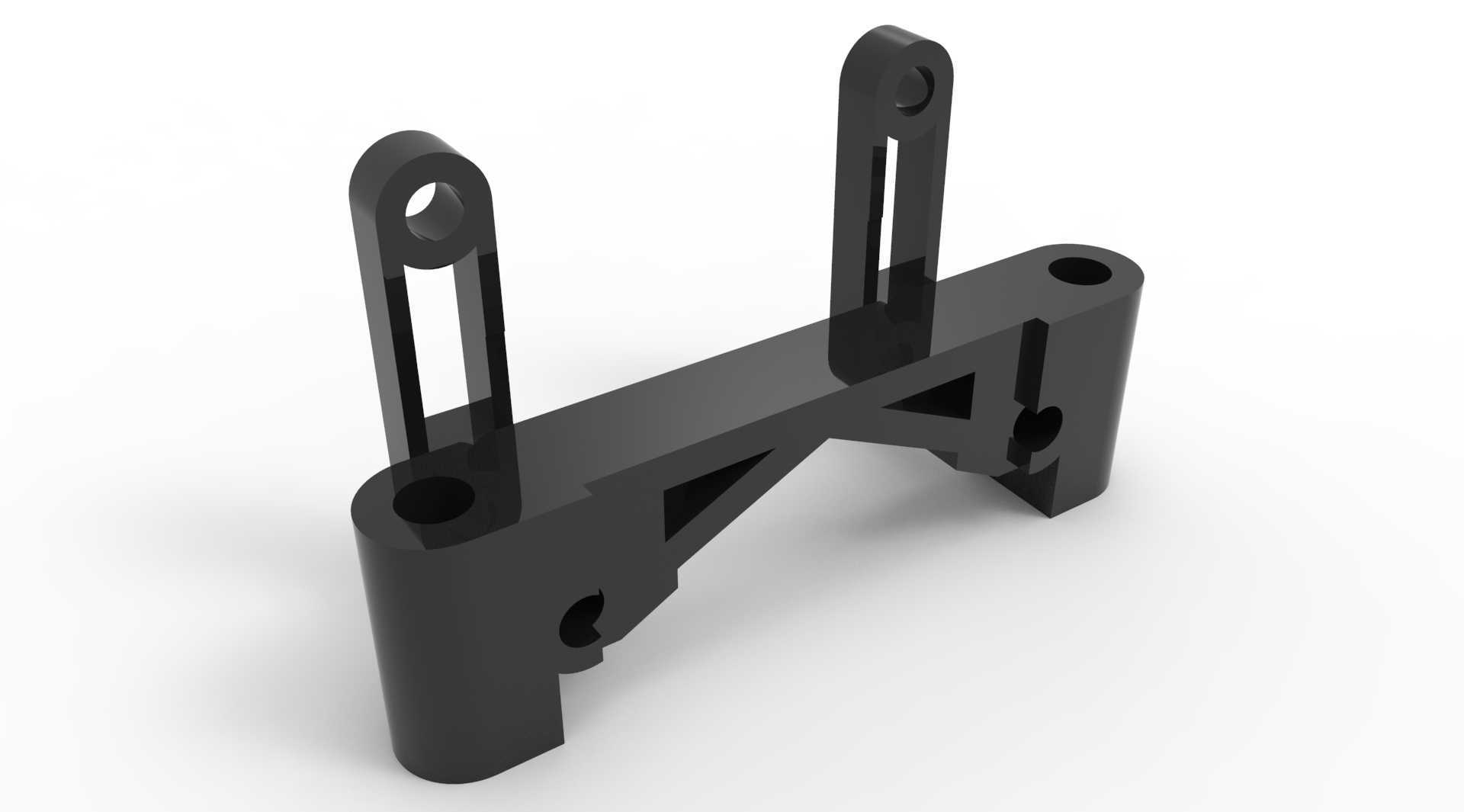

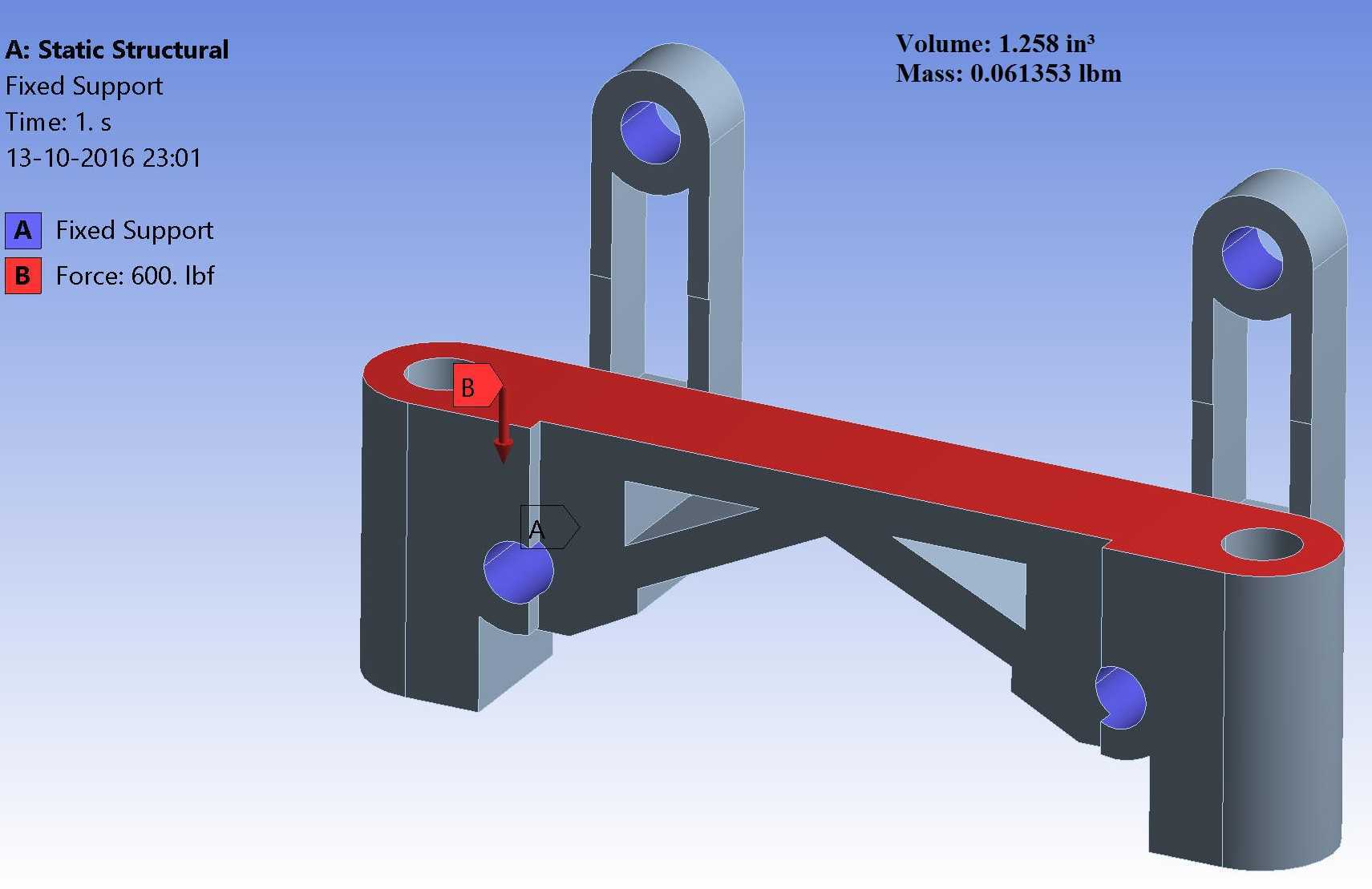

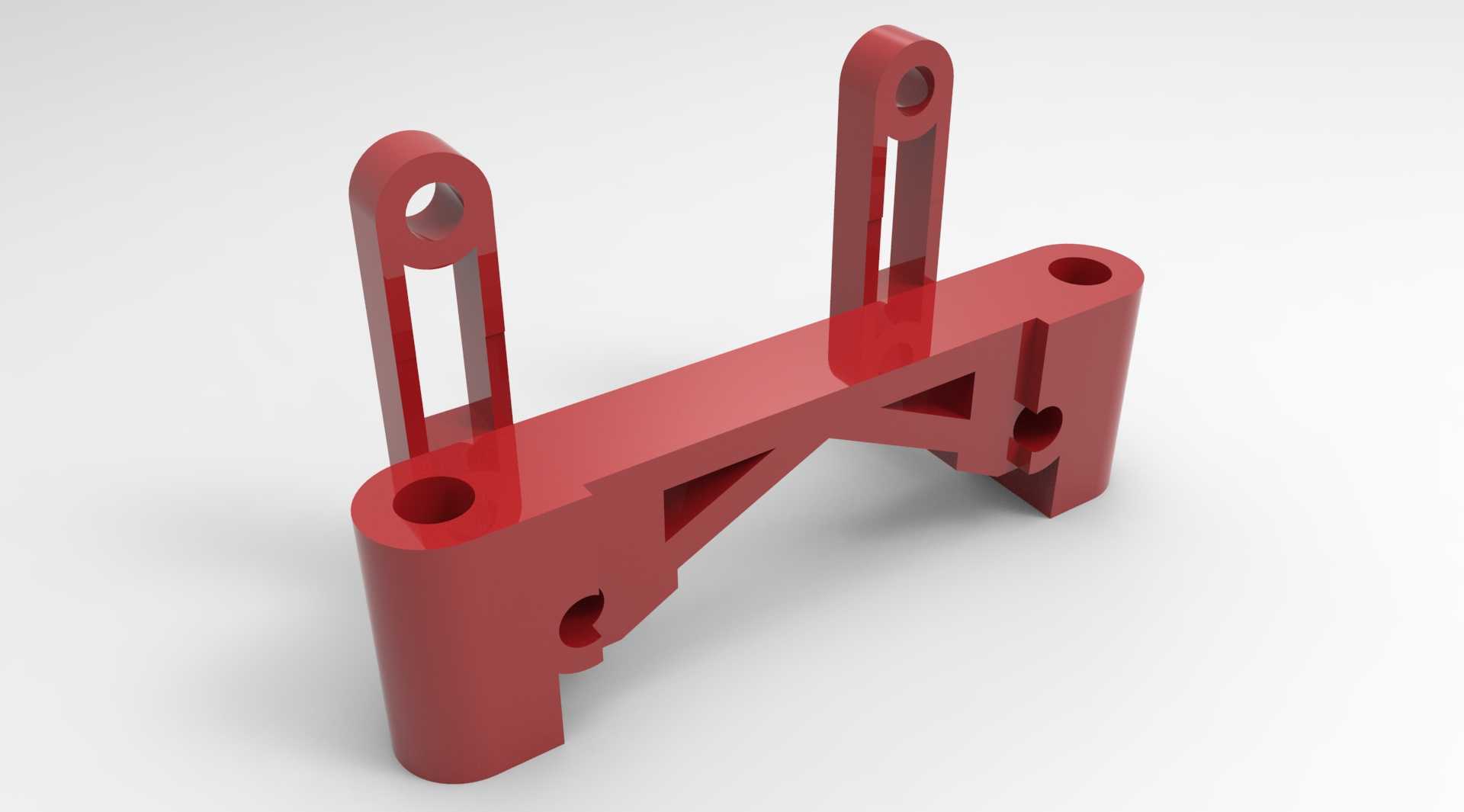

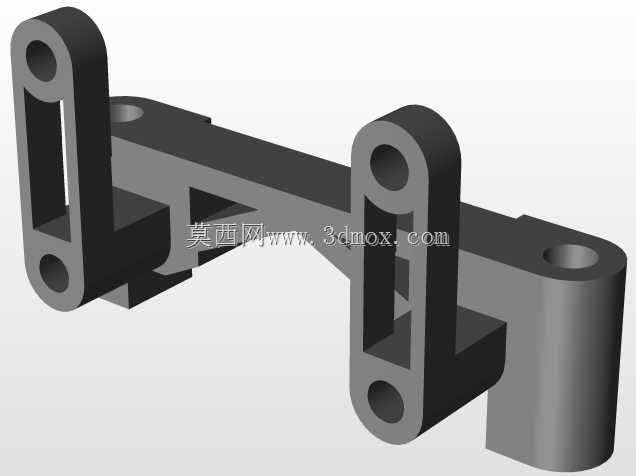

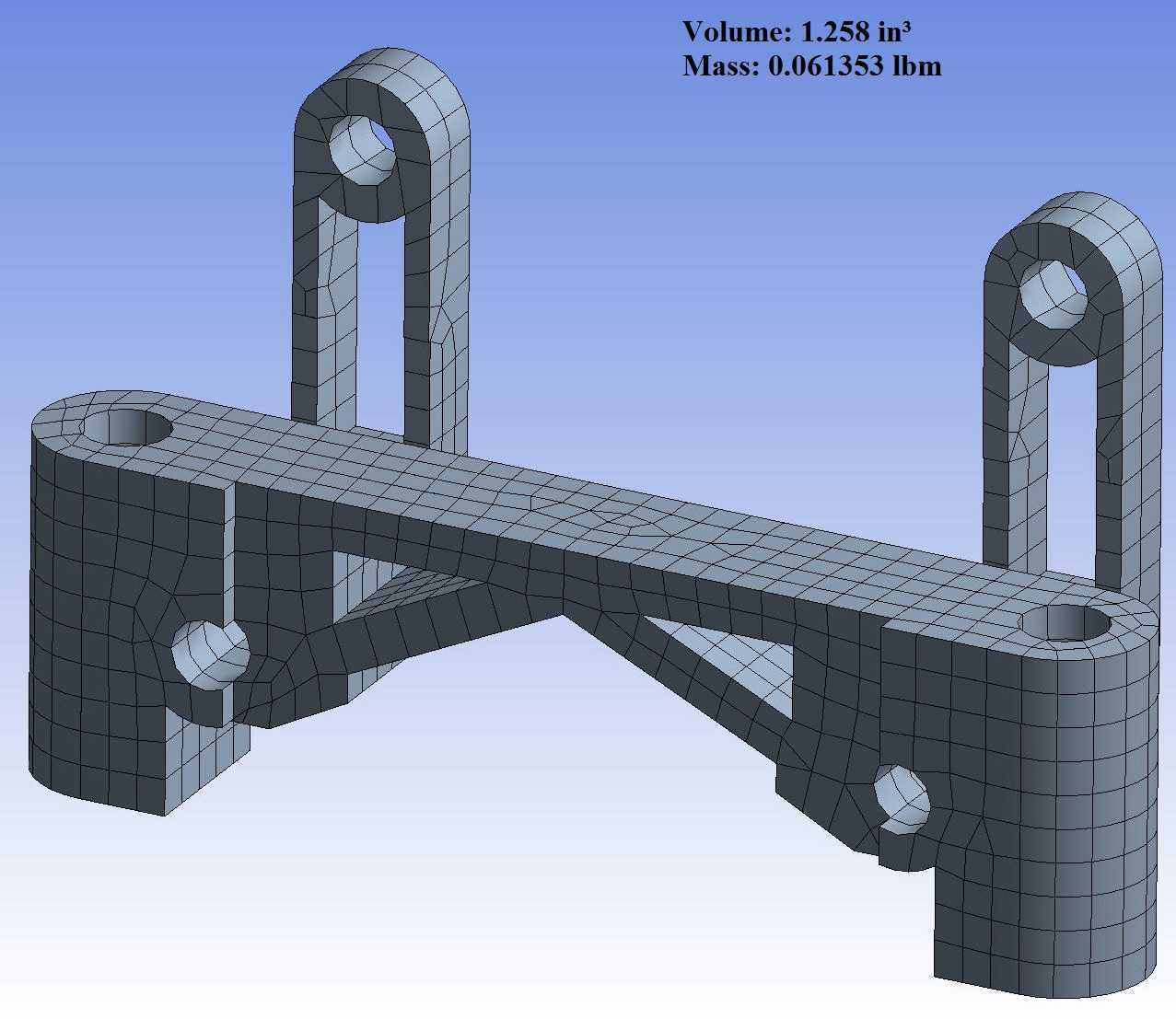

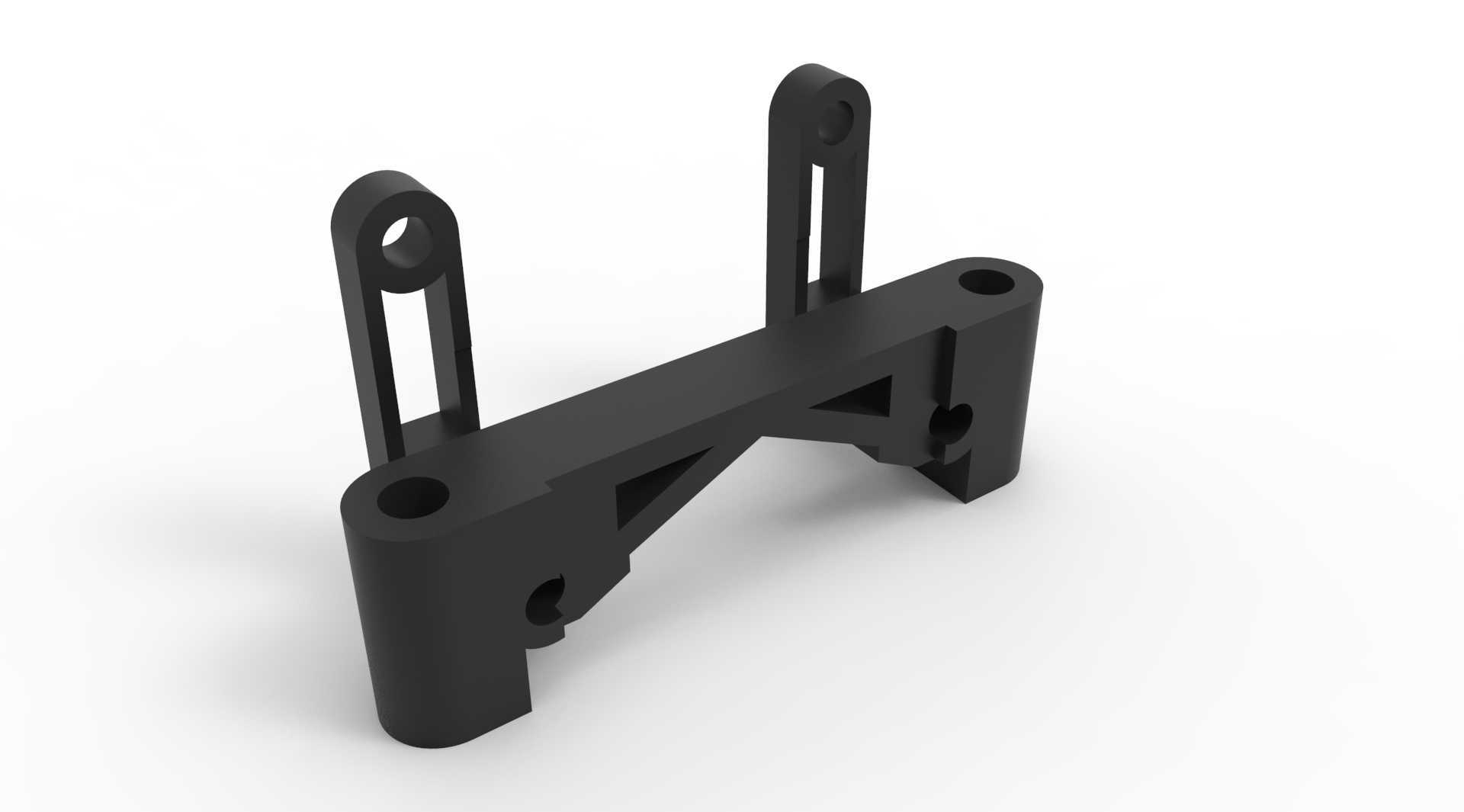

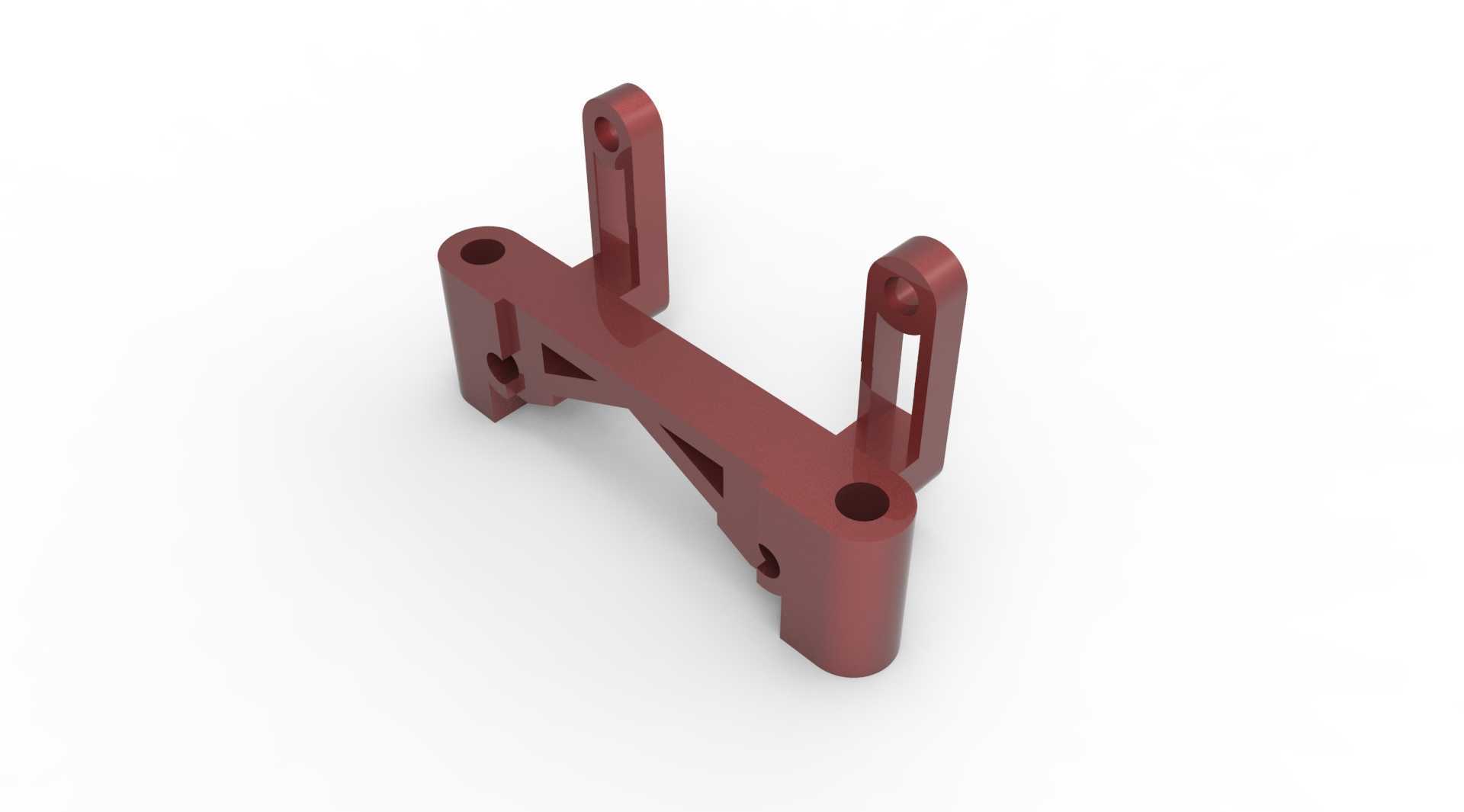

该结构件属于航天运载火箭系统内的小型连接支撑类零件，主要应用于箭体内部管线、小型功能模块与主承力结构之间的连接固定场景，在火箭发射升空的全流程中，需要承受起飞阶段的强振动载荷、飞行过程中的气动冲击载荷，同时要适配箭体内部紧凑的安装空间，避免与周边管路、线缆、其他功能构件产生干涉。从结构设计逻辑来看，整体采用一体化铣削成型的思路，底部为两个同轴的圆柱套筒结构，套筒侧壁开设径向定位孔，可直接套装在对应直径的安装销轴上，通过销钉完成径向锁止，不需要额外设计复杂的快拆结构，保证连接可靠性的同时降低装配复杂度。两个向上延伸的立臂采用镂空槽设计，在保证立臂纵向抗弯强度的前提下，尽可能削减零件自身重量，这对于航天类零部件来说至关重要，每一克的重量削减都能直接提升火箭的有效载荷能力，立臂顶端的带孔吊耳结构，可通过销轴连接上方的待固定构件，实现上下两个安装界面的柔性连接，缓冲不同方向传递来的振动载荷。底部横梁连接两个套筒结构的位置，采用三角形加强筋做结构补强，筋板的厚度根据载荷仿真结果做了梯度优化，在应力集中的套筒与横梁衔接位置适当加厚，向横梁中部延伸时逐渐减薄，避免不必要的材料堆积。零件的安装边界需要严格匹配箭体内部的安装点位，两个底部套筒的同轴度公差控制在0.02mm以内，保证套装销轴时不会出现卡滞，两个立臂顶端的安装孔中心距与底部套筒的中心距保持严格的位置度公差，避免装配时产生额外的装配应力。实际使用过程中，该支架不需要做额外的表面防腐处理，因为箭体内部为封闭干燥环境，仅需要在加工完成后做去毛刺、阳极氧化处理，提升表面硬度即可，零件的所有棱边都做了R0.5的圆角过渡，避免尖锐棱边在振动过程中割伤周边的线缆或保温层。从结构受力角度分析，该支架主要承受纵向的拉压载荷与横向的剪切载荷，镂空立臂的槽宽经过反复迭代计算，既不会因为槽宽过大导致立臂失稳，也不会因为槽宽过小达不到减重效果，侧壁的定位孔同时承担销钉传力的作用，孔壁的表面粗糙度要求达到Ra1.6，保证销钉装配后受力均匀，不会出现局部应力集中导致的零件开裂问题。
