G形锁紧螺柱式管夹紧固结构设计

这款G形锁紧螺柱夹紧结构，主要面向小通径薄壁管路的快速装夹固定场景，在气动回路布设、实验室气路搭建、小型设备冷却管路排布这类需要频繁拆装调整管路的工况中十分适用，相比传统卡箍类紧固件，它无需借助额外工具就能完成锁紧操作，手动旋动滚花旋钮即可施加足够的夹紧力，适配现场无工具的快速调试作业需求。

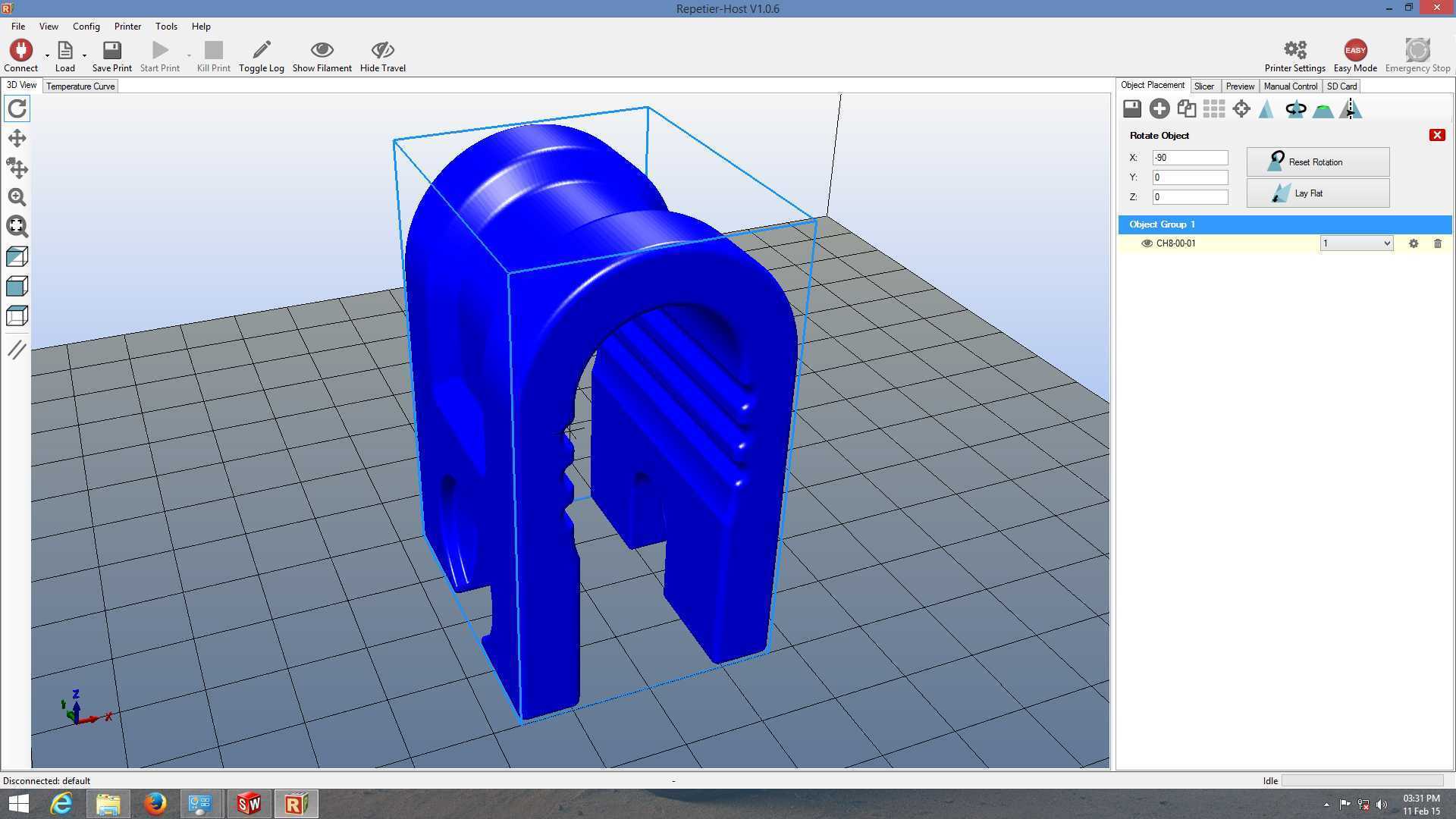

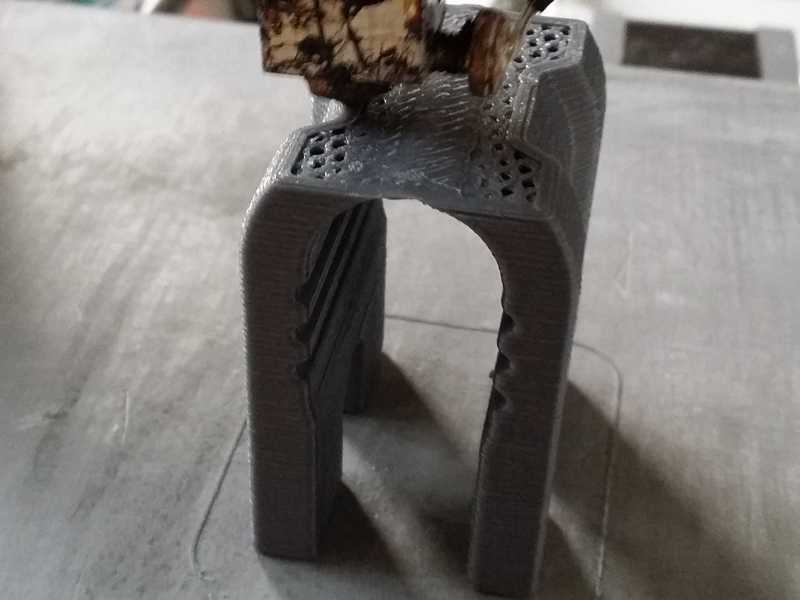

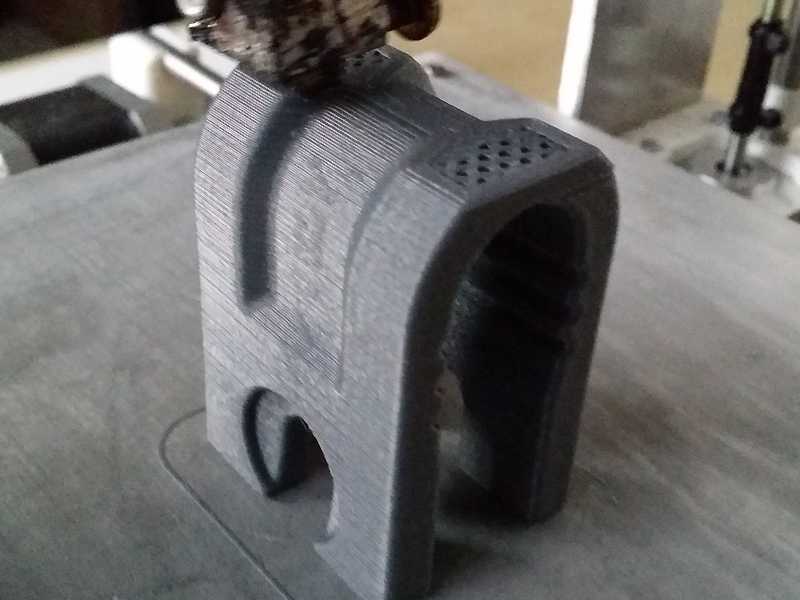

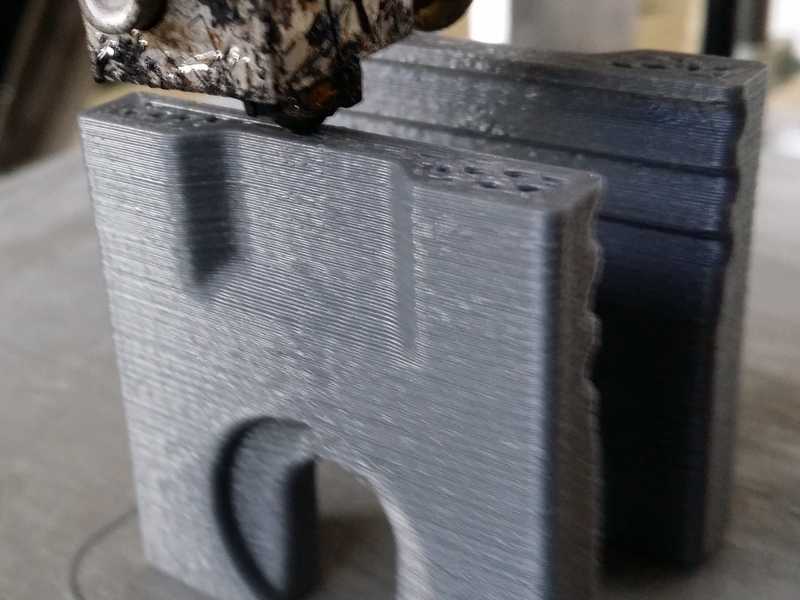

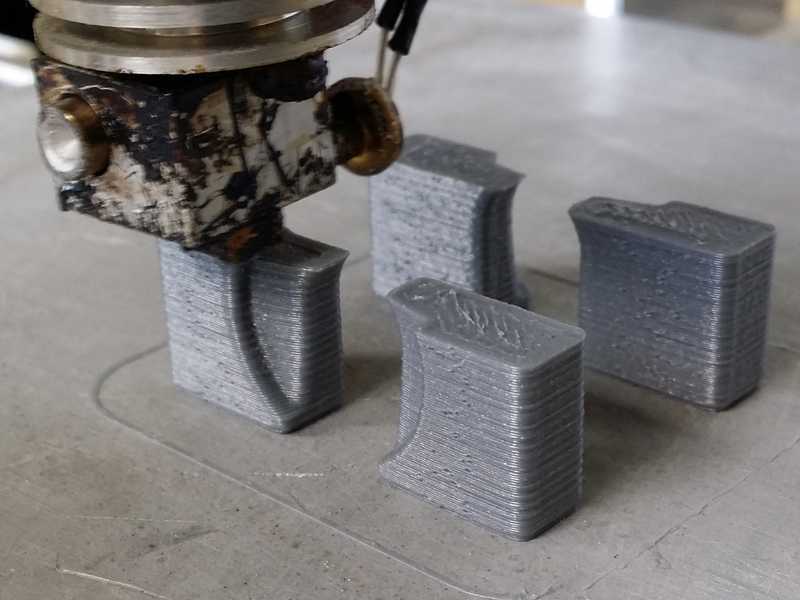

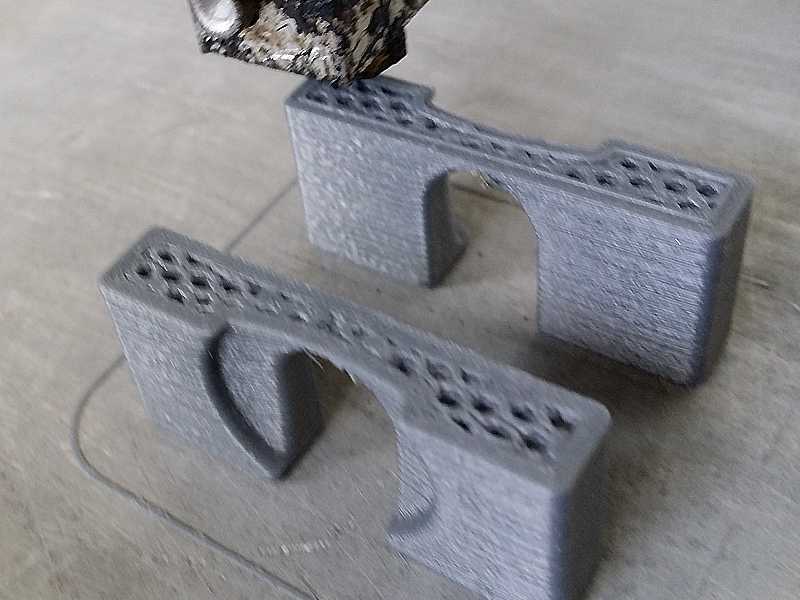

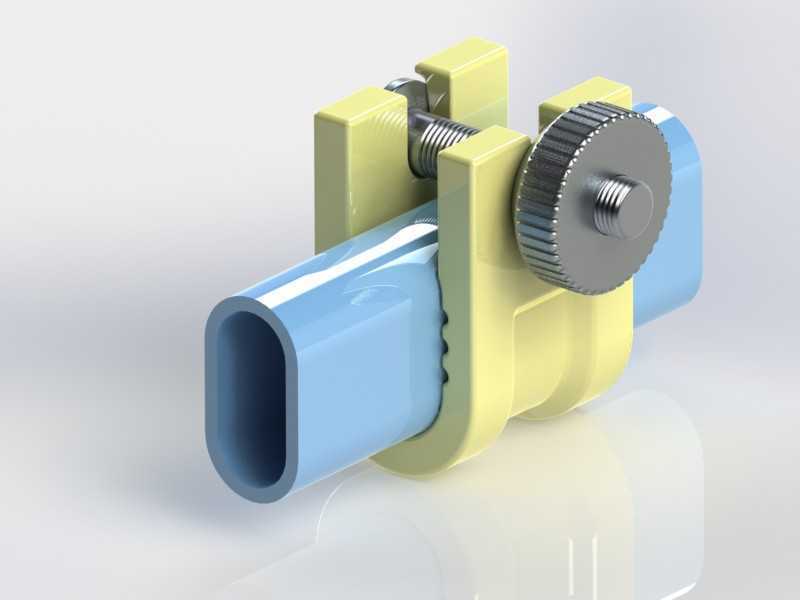

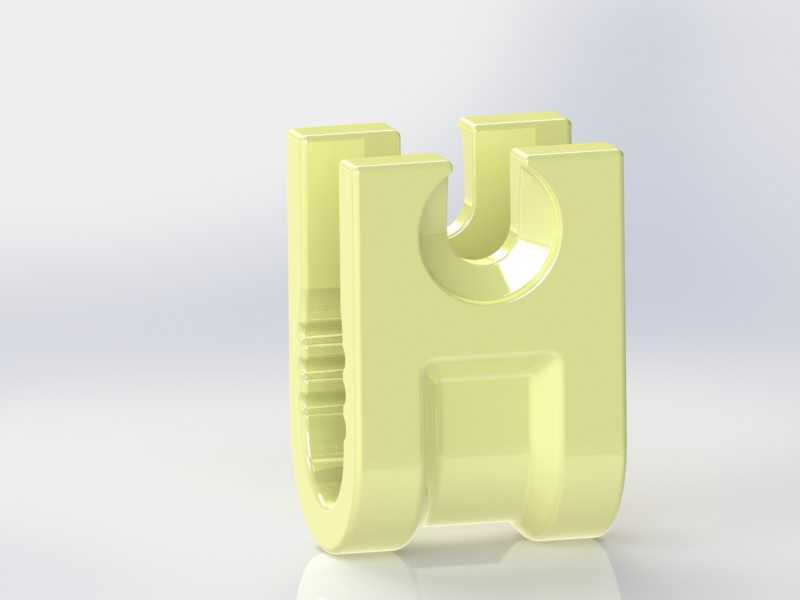

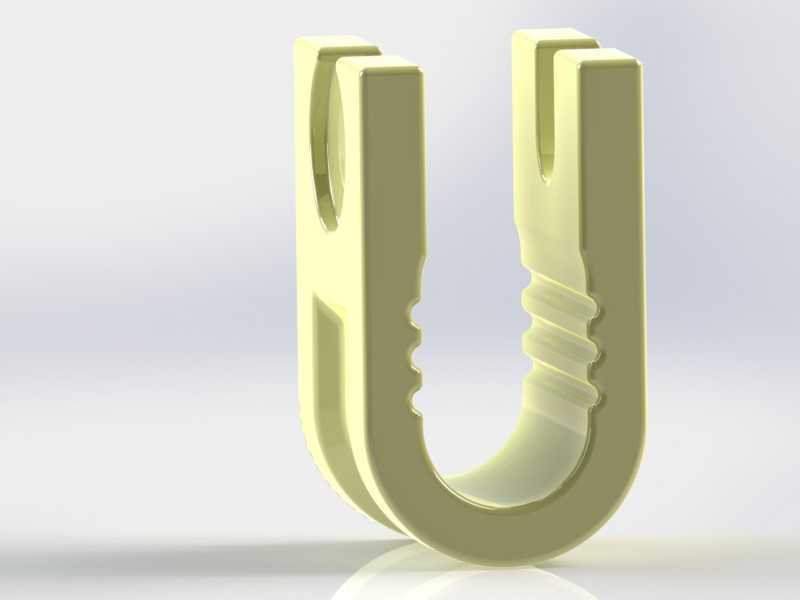

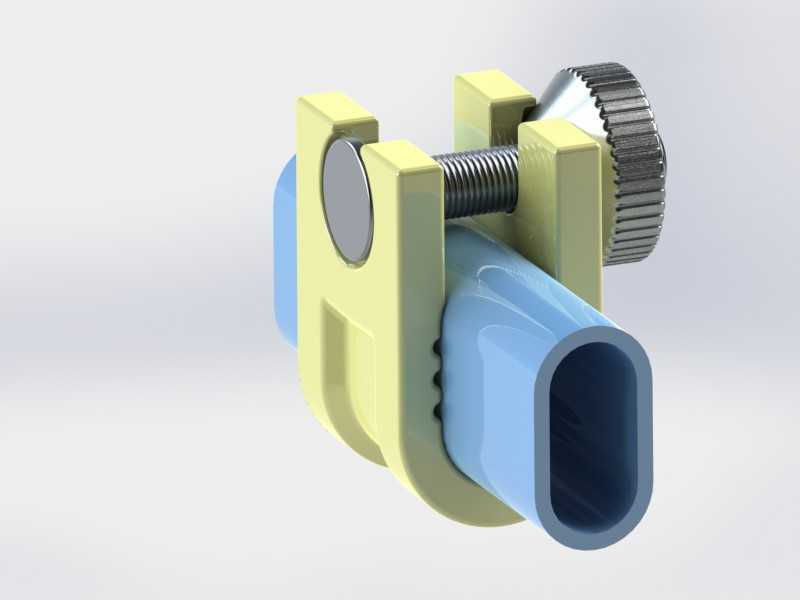

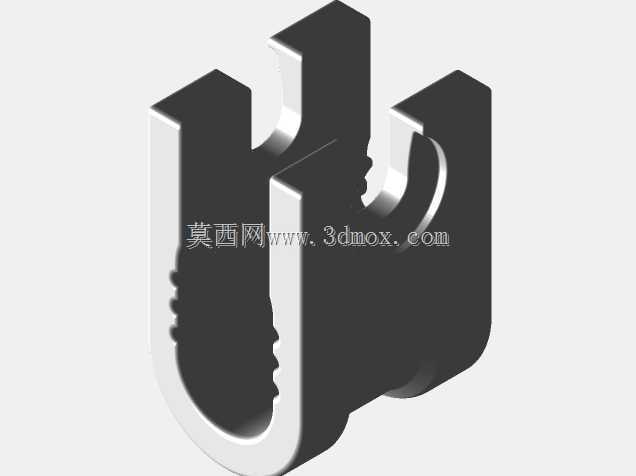

从功能特性来看，夹体采用G形开口结构，跨骑式的安装方式不需要从管路端部穿套，可在管路任意位置完成装夹定位，对于已经布设完成的管路改造、临时加装固定点的场景适配性极强。夹体与管路接触的内侧做了适配管外径的圆弧贴合面，增大接触面积的同时避免夹伤薄壁管材表面，滚花旋钮的螺柱端部做了平端压合设计，压合面带有细微防滑齿纹，锁紧后能防止管路沿轴向窜动，同时不会在管材表面压出过深的损伤痕迹。

设计过程中优先考虑了操作便捷性与装夹可靠性的平衡，螺柱采用标准粗牙螺纹，传动效率高，手动旋紧时的力臂经过匹配，单手操作就能达到足够的锁紧力矩，不需要借助扳手等工具。夹体的两个夹持臂厚度经过受力校核，在最大夹紧力下不会出现塑性变形，开口宽度适配常见的小通径塑料、薄壁金属管材，夹体整体的安装边界紧凑，在狭小的设备内部管路布设空间中也能顺利安装，不会和周边零部件产生干涉。

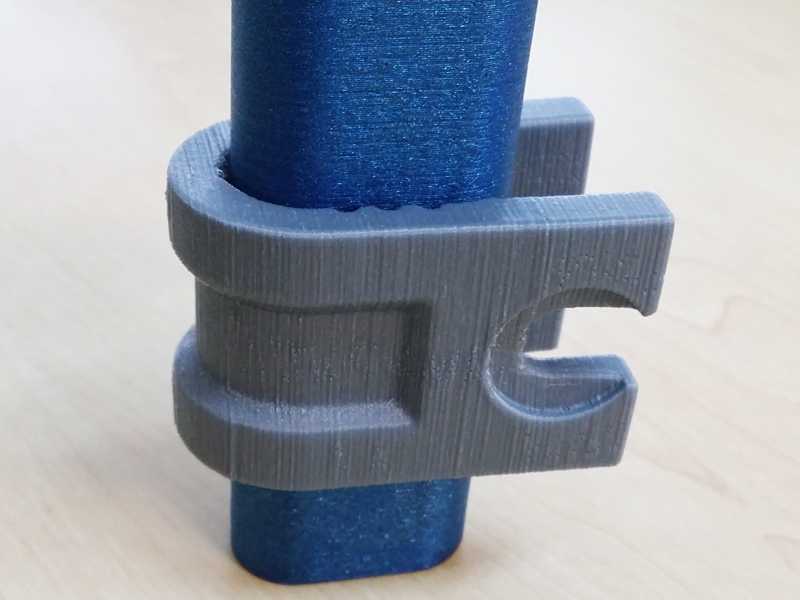

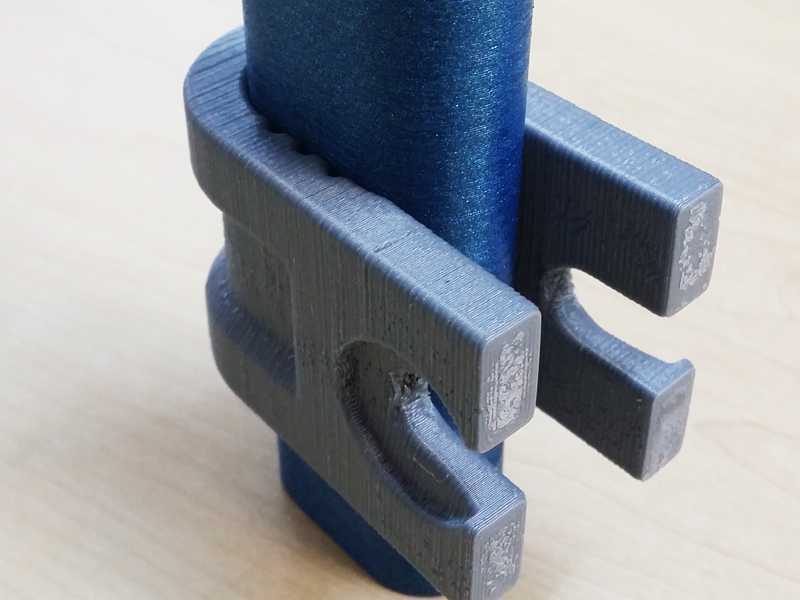

实际使用时，先将G形夹的开口对准需要固定的管路卡入，调整到目标安装位置后，缓慢旋动顶部的滚花旋钮，让螺柱端部的压合面逐步贴紧管材外壁，感受到明显阻力后再小幅加力旋紧即可完成固定，拆卸时反向旋松旋钮就能直接取下夹体，全程不需要拆装管路两端的接头，大幅提升管路调整的作业效率。夹体的结构没有多余的冗余设计，所有棱边都做了倒钝处理，安装操作时不会划伤操作人员手部，滚花旋钮的齿纹深度经过优化，即使手上沾有少量油污也能顺利旋动，不会出现打滑的情况。针对不同壁厚的管材，这款结构的螺柱行程预留了足够的调节余量，在适配尺寸范围内的管材都能保证稳定的夹紧力，不会出现夹不紧或者螺柱行程不足无法装夹的问题。
