卡扣式电池固定支架结构设计

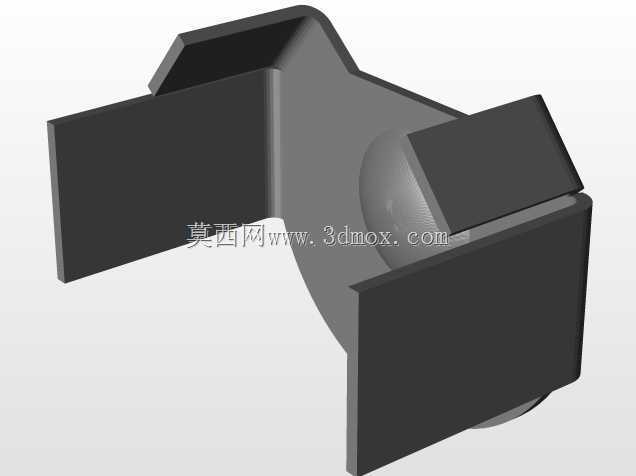

这款电池固定支架主要面向小型便携电子设备、低压工控模组、小型储能单元的电池仓内部使用，核心作用是对圆柱或方形电芯做径向与轴向的双向限位，避免设备在运输、运行过程中受振动、冲击载荷时，电芯出现移位、电极松脱甚至短路的问题。从结构设计逻辑来看，整体采用对称式弯折成型思路，主体依托钣金冲压或硬质工程塑料注塑工艺实现一体化成型，无需额外拼接部件，减少装配工序的同时也能消除拼接缝隙带来的结构强度短板。两侧的弹性卡扣臂是整个结构的核心功能区，卡扣臂的弯折角度经过反复校核，既保证装入电芯时能依靠材料自身弹性产生足够的形变让位量，降低装配时的推入阻力，又能在电芯就位后提供稳定的抱紧力，配合内侧与电芯轮廓匹配的弧形贴合面，让接触应力均匀分布在电芯外壳表面，不会出现局部应力集中压伤电芯外皮的问题。支架的两个平直侧翼是安装定位基准面，侧翼上预留的安装位可适配螺丝锁附、卡扣卡接两种主流的仓内固定方式，安装边界的尺寸公差控制在±0.1mm范围内，能适配绝大多数标准规格小型电芯的仓体预留空间，不会和周边的电路板、接线端子产生干涉。在实际应用场景中，这类支架常替代传统的胶粘、扎带固定方案，相比胶粘固定它具备可拆卸重复使用的优势，方便后期电芯更换维护；相比扎带固定它的定位精度更高，不会出现扎带松脱后电芯晃动的问题。结构设计时特意在卡扣与主体衔接的位置做了圆角过渡处理，避免应力集中导致的卡扣断裂问题，同时整体结构没有多余的冗余设计，在保证结构强度满足1.5米跌落冲击不失效的前提下，尽可能压缩自身占用空间，给仓体内的走线、散热结构留出更多余量。支架的弧形贴合面没有做额外的凸起结构，保证和电芯外壳的接触面积最大化，长期使用过程中不会因为材料蠕变导致抱紧力衰减，适配的工作温度范围覆盖常规工业设备的运行环境要求，不会因为高低温变化出现材料脆断或过度软化的问题。
