长筒结构径向泵三维结构设计

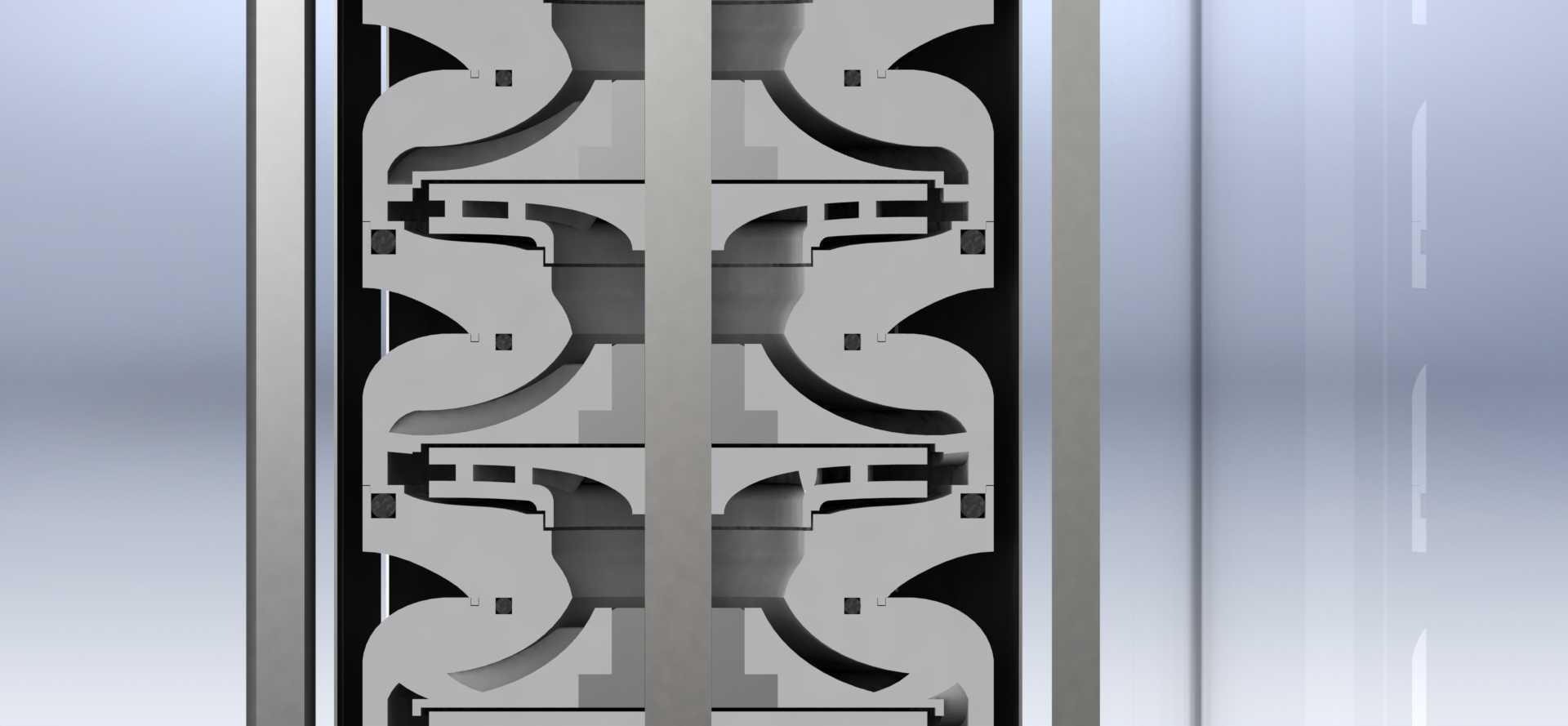

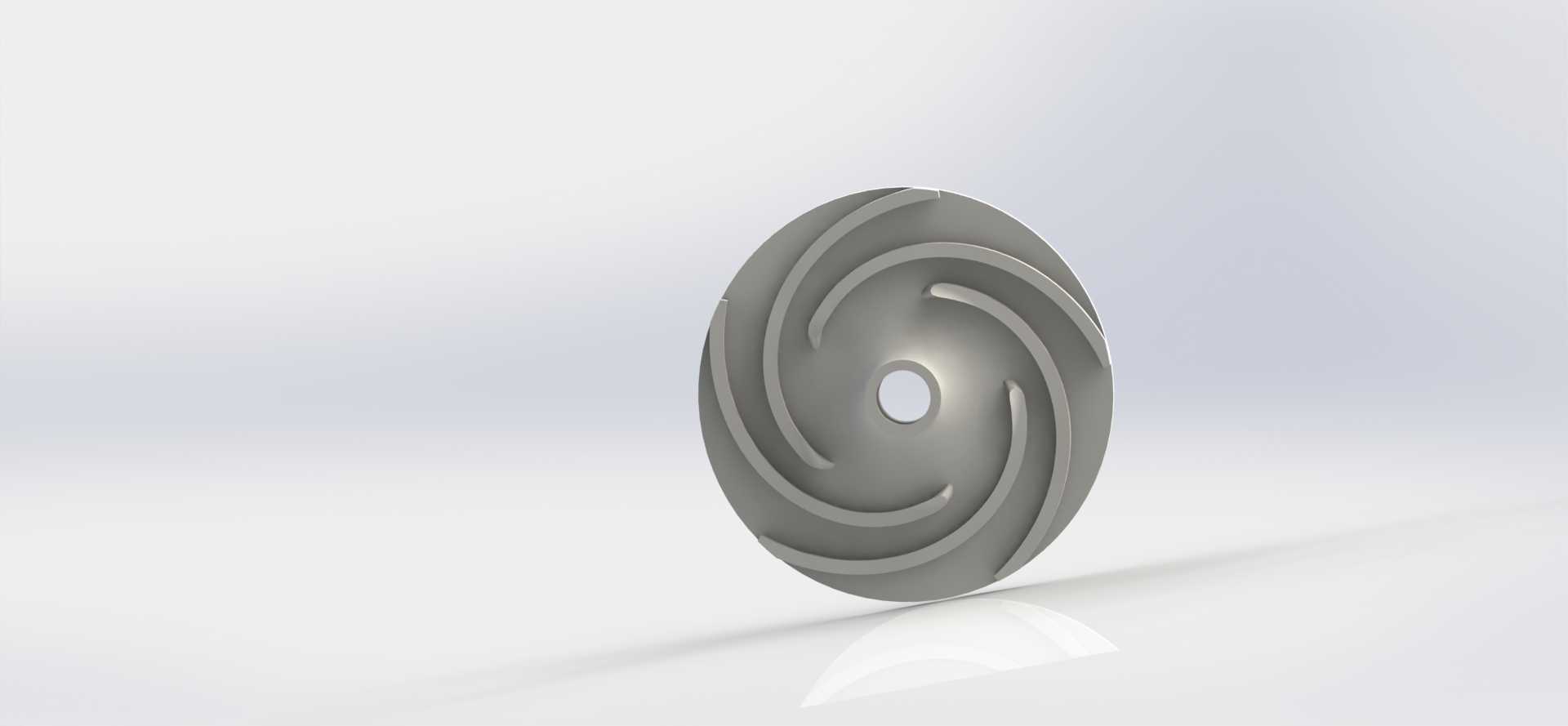

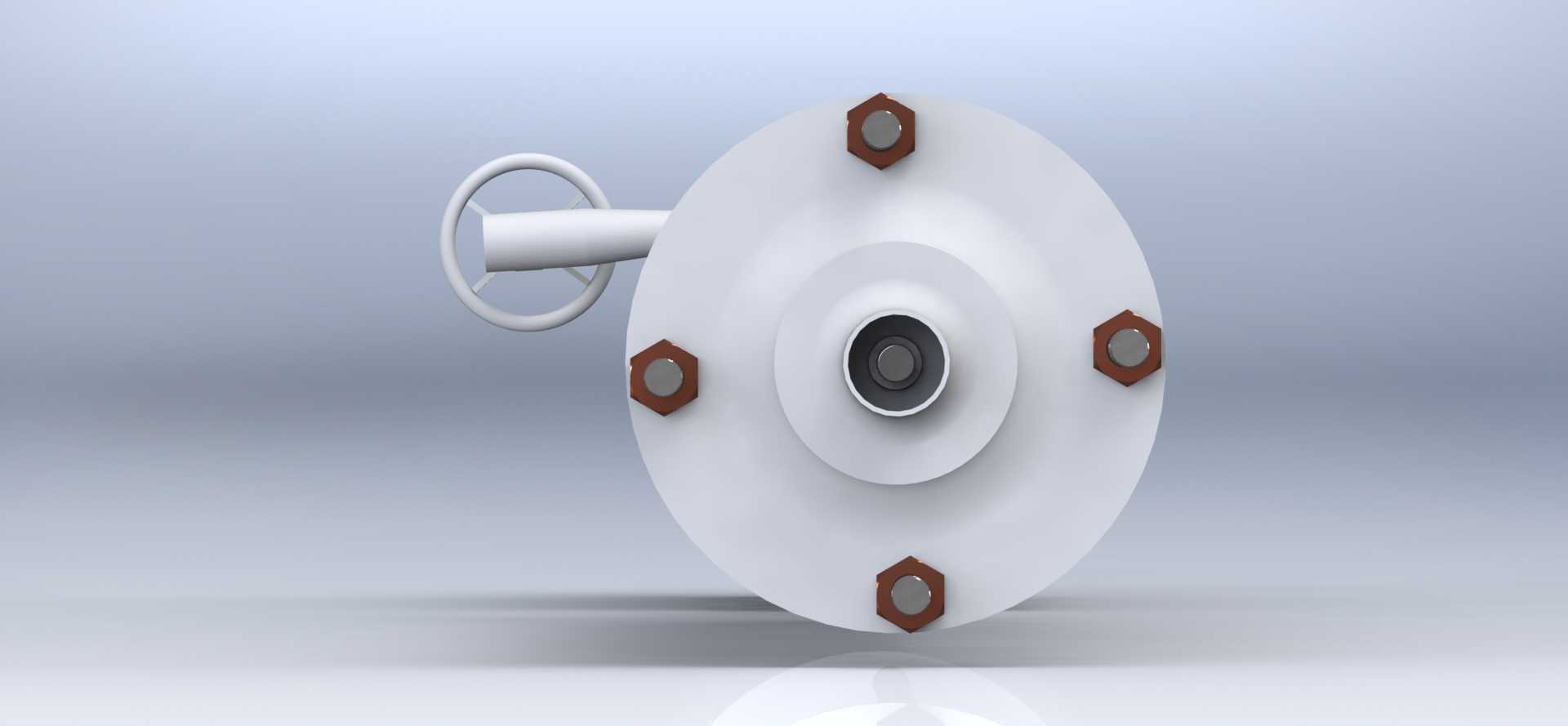

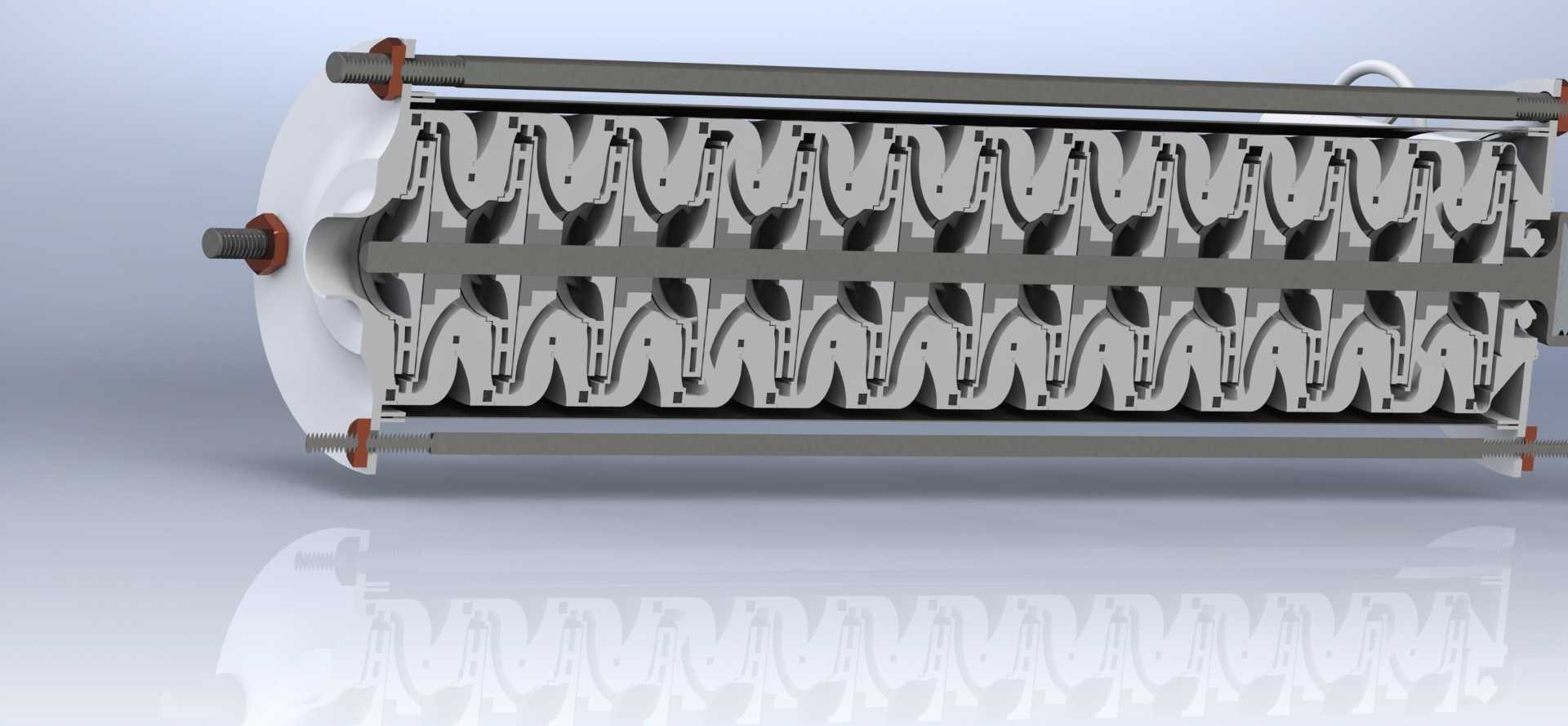

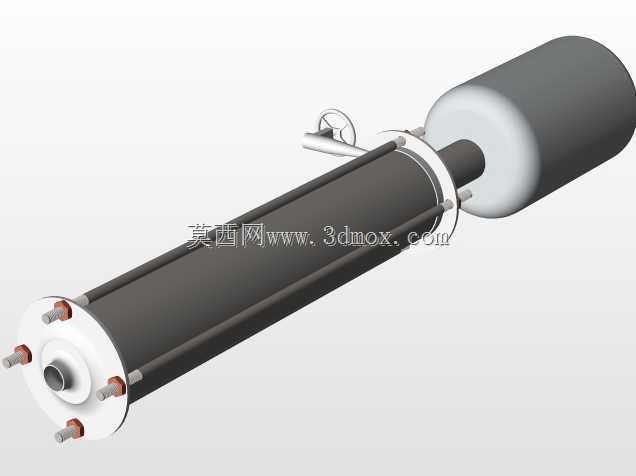

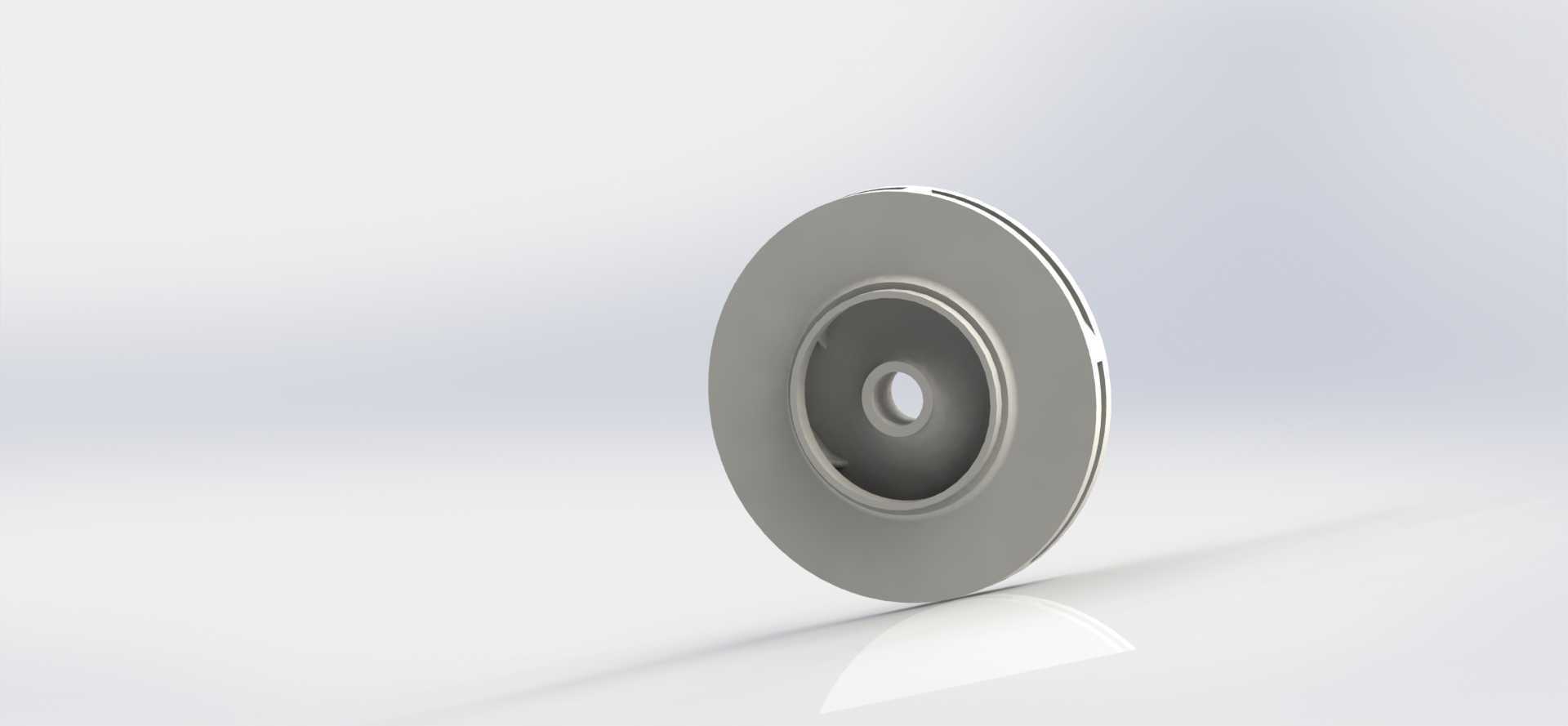

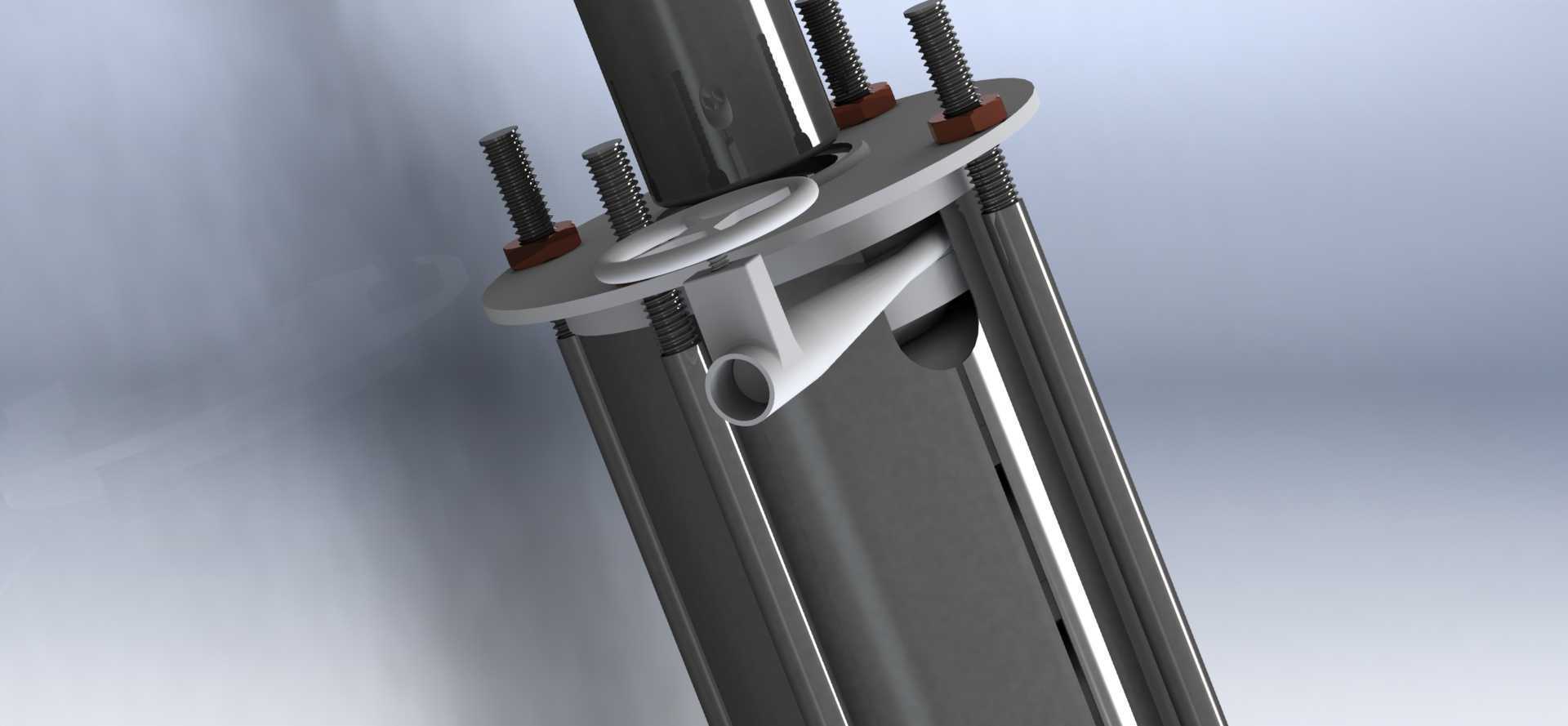

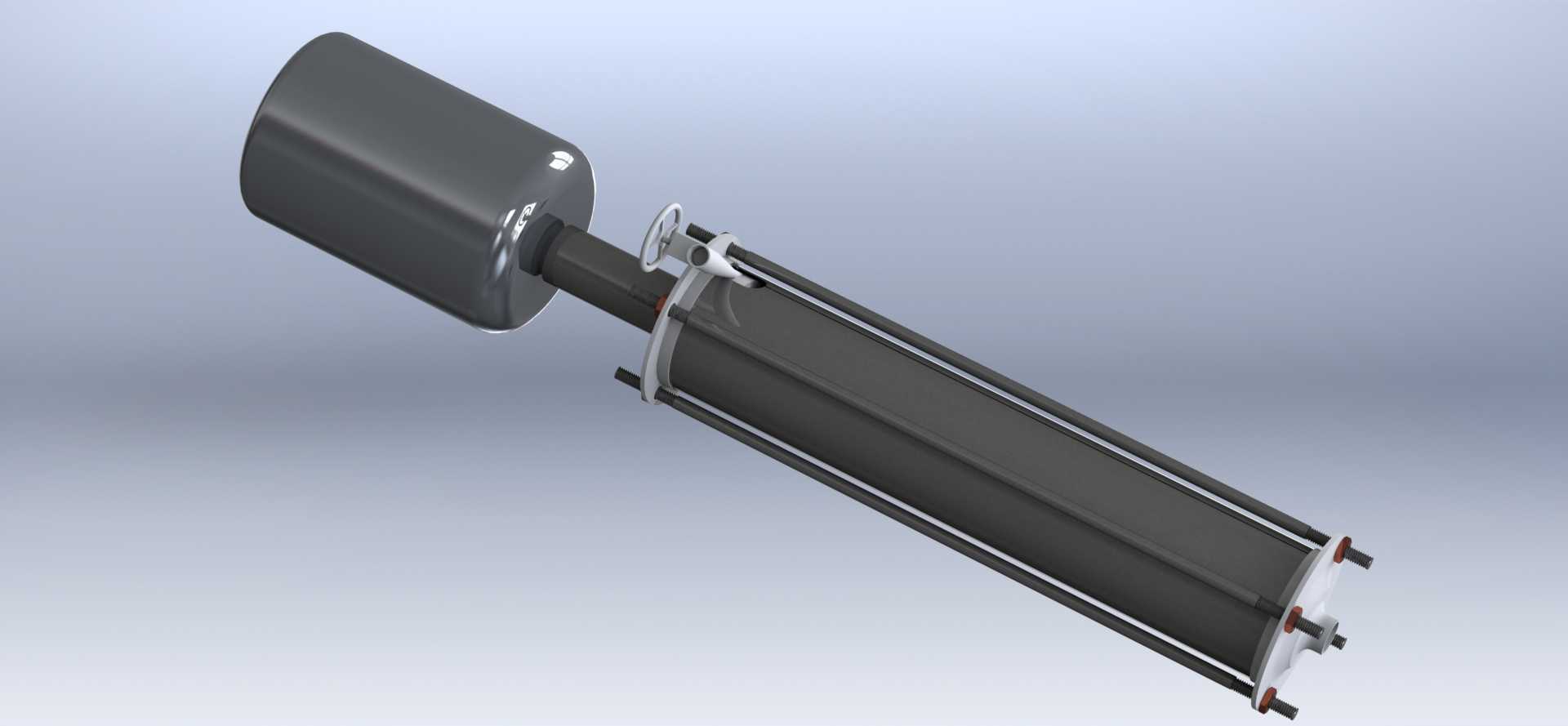

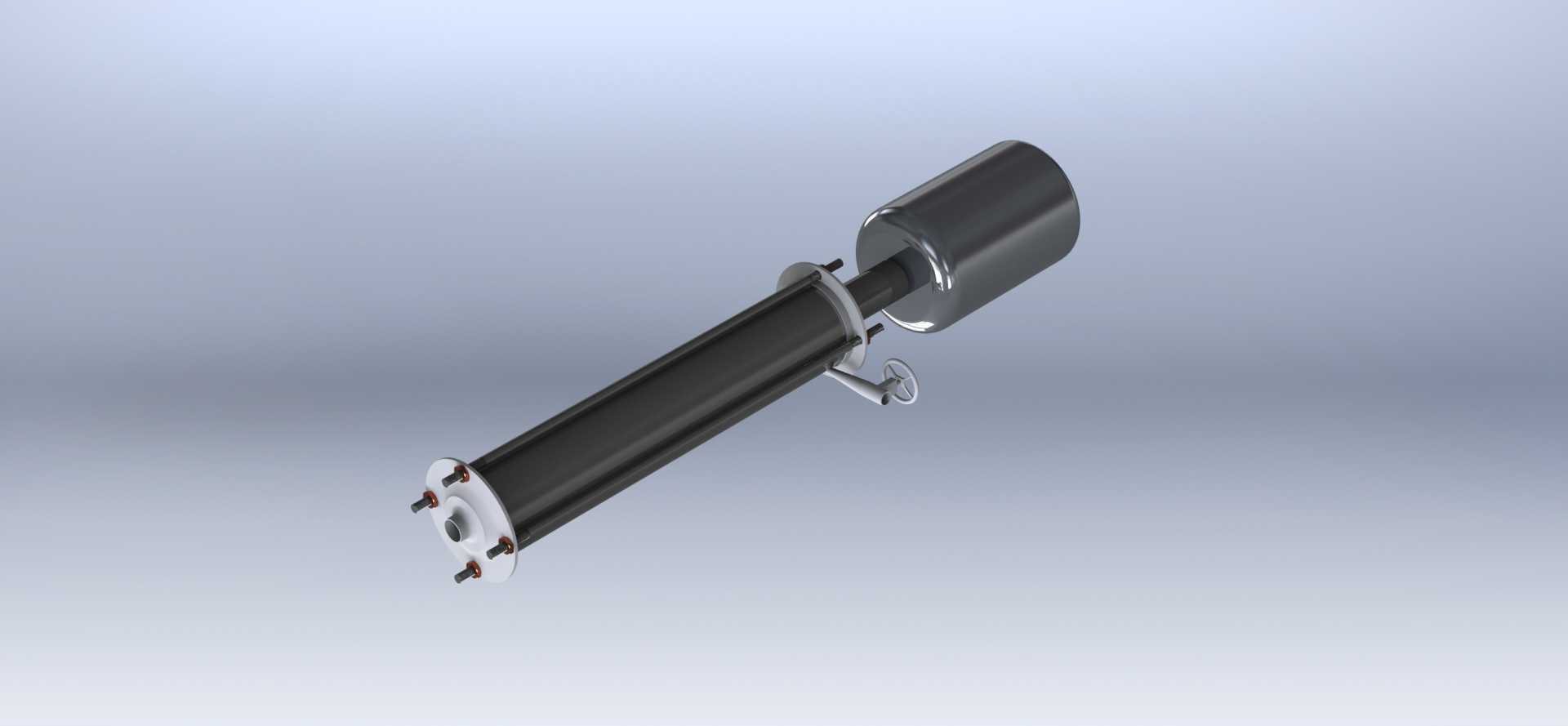

这款径向泵的结构设计，首先要匹配的是小流量高扬程的流体输送场景，在楼宇供水、小型工业循环管路、偏远区域取水作业中都能适配，尤其是安装空间受限的竖向管路布设场景，长筒式的主体结构能顺着管路走向排布，不需要额外预留过大的横向安装空间。从结构组成来看，驱动端的圆柱型腔体用来容纳动力组件，和长筒形的泵腔通过密封连接段衔接，连接处设置的手轮结构是用来做检修时的密封预紧调节，不需要额外拆卸整段管路就能完成密封件的压紧调整，日常维护的操作门槛很低。泵腔外侧的三根平行拉杆是核心的受力结构，贯穿整个泵筒长度，两端通过端盖的锁紧结构固定，能承受泵运行时内部产生的径向压力差，避免筒壁在高压工况下出现形变，端盖处伸出的两个接口是流体的进出通道，接口的同轴度在建模时做了严格的公差约束，保证和外接管路对接时不会出现错位渗漏的问题。设计过程中首先考虑的是动力组件和泵腔的同轴度匹配，驱动轴穿过连接段的位置设置了多级密封槽，预留了填料密封和机械密封两种安装位，能适配不同输送介质的密封需求，输送清水时用普通填料密封就能满足要求，输送有轻微腐蚀性的流体时可以更换机械密封组件，不需要改动整体的结构尺寸。外形上整个泵体的轴向长度远大于径向直径，安装时可以顺着管路方向固定，只需要在驱动端和泵体尾端设置两个支撑点就能满足承重要求，支撑点的位置特意选在拉杆的固定端位置，运行时的振动能直接通过拉杆传递到支撑基座，不会让泵筒壁承受额外的振动载荷。流体在泵腔内的流向是从尾端接口进入，通过径向布置的叶轮结构获得动能后从侧端接口送出，叶轮的安装位置在泵腔靠近驱动端的一侧，能让流体在筒内有足够的稳压空间，减少输出流体的压力脉动，对接后续管路时不需要额外加装过大的稳压罐就能获得平稳的流体压力。建模时对各个连接面的止口结构做了细化，所有配合面都预留了合理的安装间隙，既保证装配时能顺利对位，又不会因为间隙过大导致运行时出现晃动，手轮和调节螺杆的配合结构做了行程限位，避免调节时过度压紧密封件导致轴体磨损。
