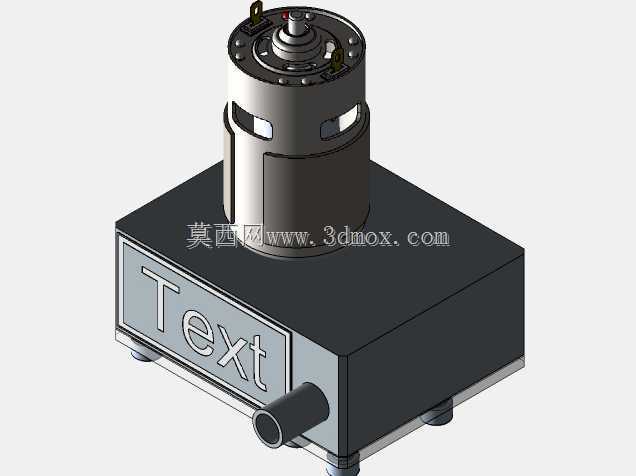

小型直连式旋转水泵三维结构设计

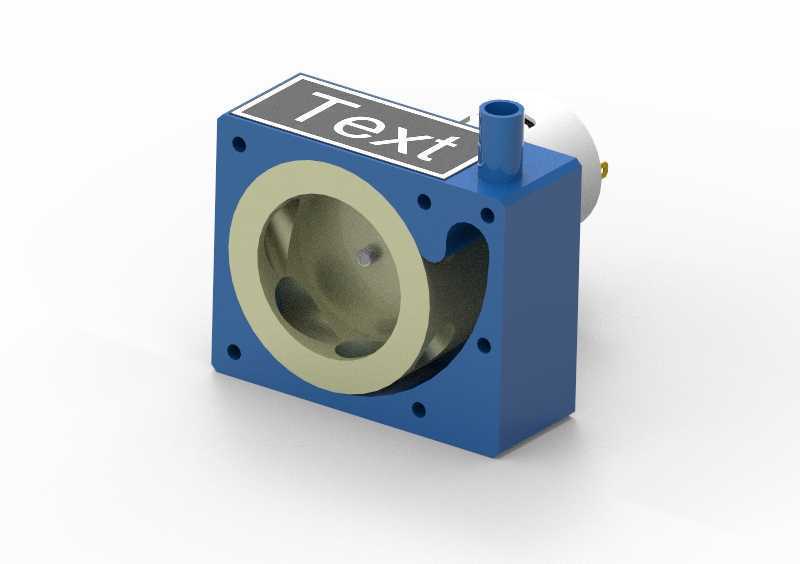

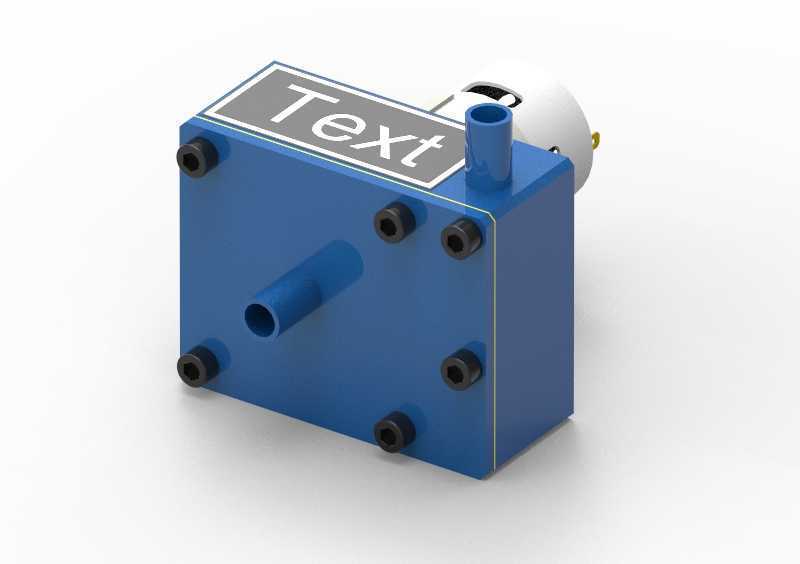

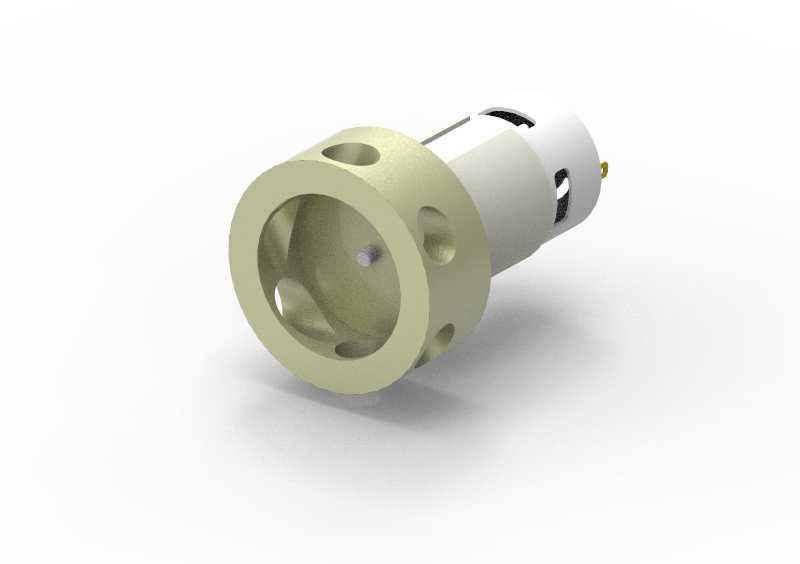

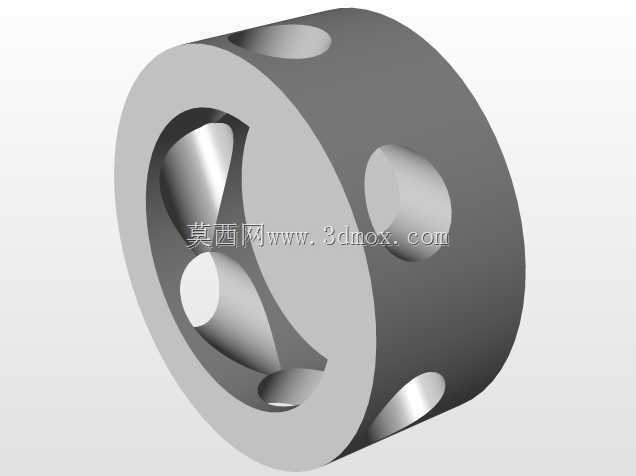

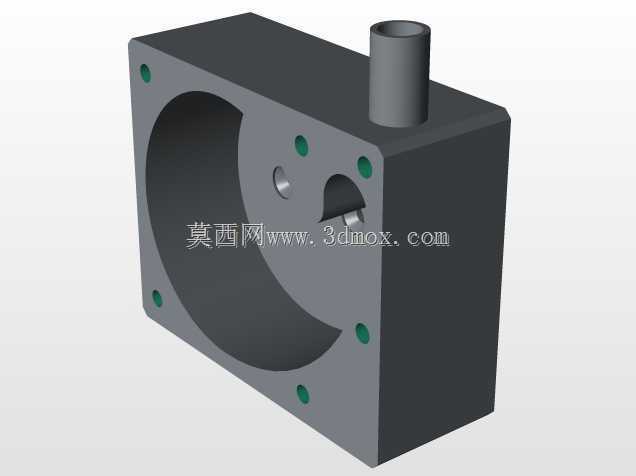

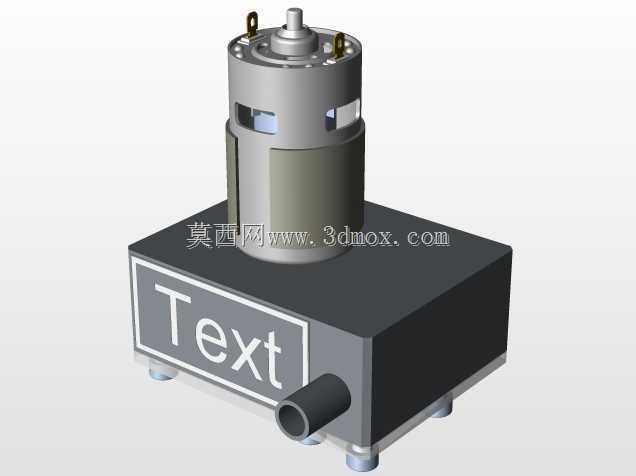

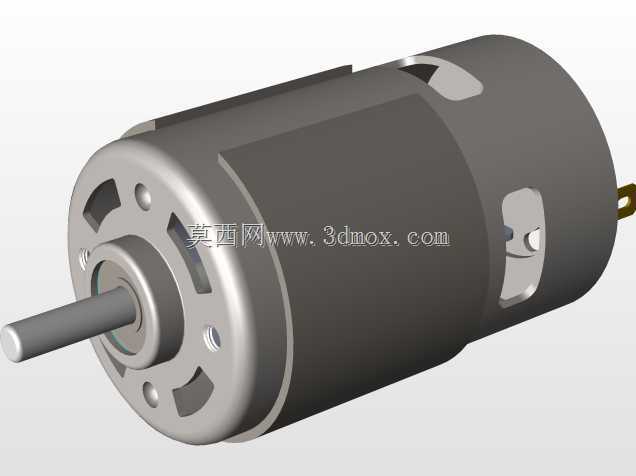

这款小型旋转泵的结构设计，最初是针对小流量流体输送场景做的适配，常见于桌面级水循环系统、小型实验装置供液、紧凑型冷却回路这类对安装空间有严格限制的工况，区别于大流量工业泵的厚重结构，这款泵在布局上优先压缩了轴向与径向的安装尺寸，泵体主体采用方正的块式结构，六个面均做了平整化处理，安装时可直接贴合设备安装基面，不需要额外做复杂的调平支架，侧面预留的两个通液接口采用同规格外伸式管嘴结构，进出液方向呈垂直布局，能适配管路从不同方向接驳的需求，避免管路弯折带来的流阻损失。泵体的密封结构采用周向均布的紧固件压合密封垫的设计，六个紧固点沿泵腔外缘对称分布，压紧力均匀覆盖密封面，能在常规工作压力下避免流体渗漏，同时这种分体式压合结构也方便后期拆解清理泵腔内部的杂质，不需要破坏主体结构就能完成维护作业。动力端采用直连式布局，驱动部件与泵腔直接衔接，省去了中间传动环节的联轴器或者传动带结构，既减少了传动过程中的功率损耗，也进一步缩小了整体的安装边界，驱动端的外壳做了圆弧过渡处理，和方正的泵体主体衔接自然，不会出现突兀的结构棱角，在狭小空间内安装时也不会剐蹭周边的管线或者结构件。从设计思路上看，这款泵没有追求过高的扬程与流量参数，而是把核心放在了结构紧凑性、安装便捷性与维护便利性上，泵腔内部的旋转构件采用偏心回转的结构形式，运转时流体脉动小，工作状态下的振动幅度低，不需要做额外的减震基础就能稳定运行，适合集成在紧凑型设备内部作为流体动力单元。在安装边界的考量上，泵体所有外伸结构的尺寸都做了收敛设计，管嘴长度、驱动端外径、紧固件突出高度都控制在最小合理范围，安装孔位可直接在基面上对应开设，不需要预留过多的操作空间，对于设备内部空间紧张的集成类设计场景，这款泵的结构尺寸能很好地适配安装需求，同时对称的结构布局也允许根据管路走向调整安装方向，不需要重新设计接口结构就能适配不同的设备布局方案。
