汽车转向节结构设计与装配方案

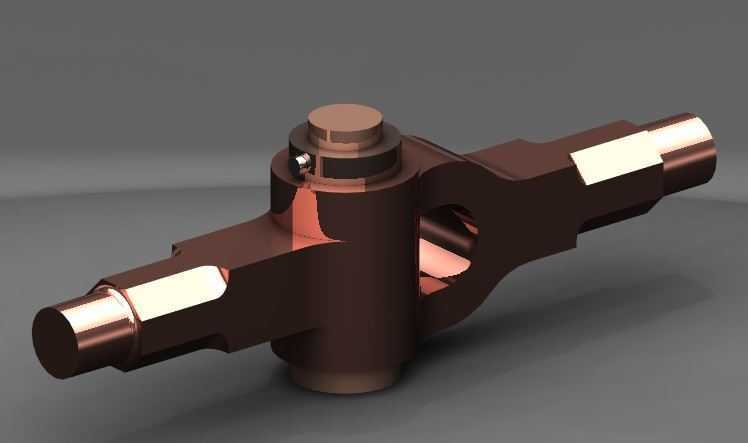

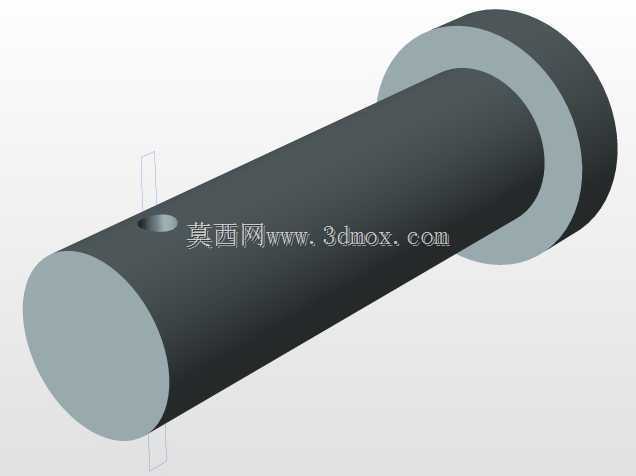

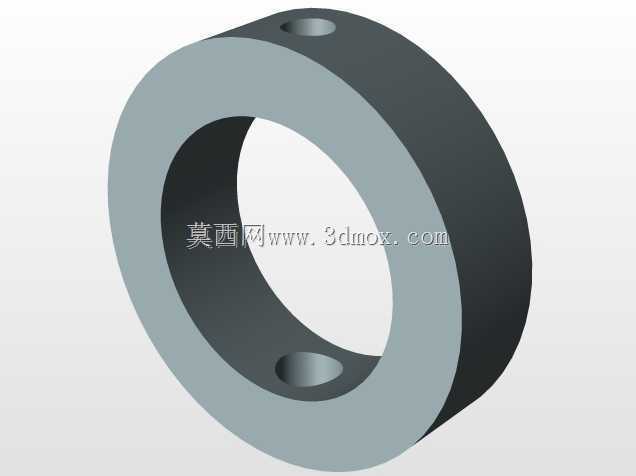

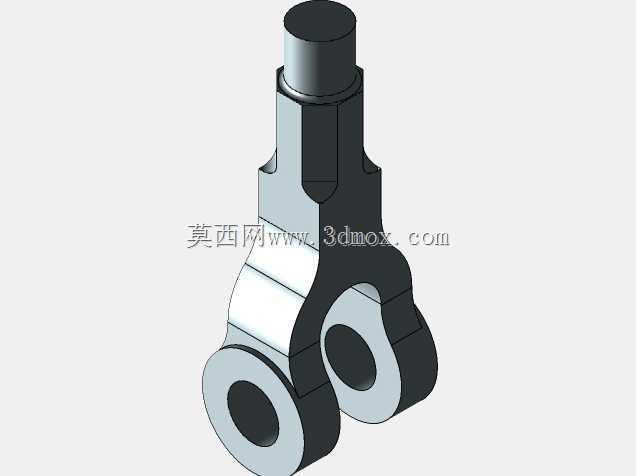

转向节是汽车底盘行走系统中的核心承载铰接部件，在整车行驶过程中承担多重载荷传递与运动导向功能，其结构设计合理性直接影响车辆转向操控精度、行驶平顺性与底盘结构可靠性。在实际整车布置中，转向节需要同时衔接轮毂轴承单元、转向拉杆球头、下摆臂球销、减震器下支座等多个底盘子系统部件，既要传递车轮承受的垂直载荷、纵向制动力与侧向转向力，还要为转向动作提供稳定的回转支撑，保证车轮按照设计轨迹完成偏转动作。从结构设计逻辑来看，该转向节采用整体式锻造基体结构，主体支撑轴段与两侧转向销臂为一体化成型，避免了分体拼接结构带来的连接刚度不足问题，中间贯通的铰接孔用于匹配主销衬套，孔位的同轴度公差直接决定转向动作的顺滑程度，设计时需要严格控制孔壁表面粗糙度与圆柱度公差，减少长期往复转动带来的衬套偏磨风险。两侧伸出的轴段为轮毂安装基准面，轴径尺寸与台阶定位面的位置度需要匹配轮毂轴承的内圈配合公差，过盈量过大易造成轴承装配预紧力超标引发早期烧蚀，间隙过大则会导致车轮行驶过程中出现摆振问题。上下分布的连接臂端面分别预留了球销安装锥孔与螺栓连接平面，锥孔的锥度参数与端面垂直度需要严格匹配对应球头零件的安装要求，保证连接后无松旷间隙。在安装边界控制上，转向节的整体外廓尺寸需要匹配轮辋内部的避让空间，转向极限位置下不能与轮辐、制动卡钳、减震器外筒发生运动干涉，设计时需要结合整车最大转向角参数做运动包络校核，预留足够的安全间隙。主销轴线的内倾角、后倾角参数都集成在转向节的结构角度设计中，这些定位参数直接决定车辆的转向回正性能与直线行驶稳定性，建模过程中需要严格对齐整车底盘硬点坐标，避免参数偏差导致的操控性能劣化。部件表面的过渡圆角设计需要重点关注应力集中区域，尤其是轴段与主体连接的根部、臂体与基体衔接位置，需要通过合理的圆角过渡降低交变载荷下的应力集中系数，提升部件的疲劳寿命，满足整车全生命周期的使用强度要求。装配层面，该结构的各安装面均设置了明确的装配定位基准，能够保证总装过程中各配合零件的快速对位，减少装配调整工时，同时各润滑点的预留位置也能满足日常维保的注脂操作需求，保障铰接部位的长期润滑效果。
