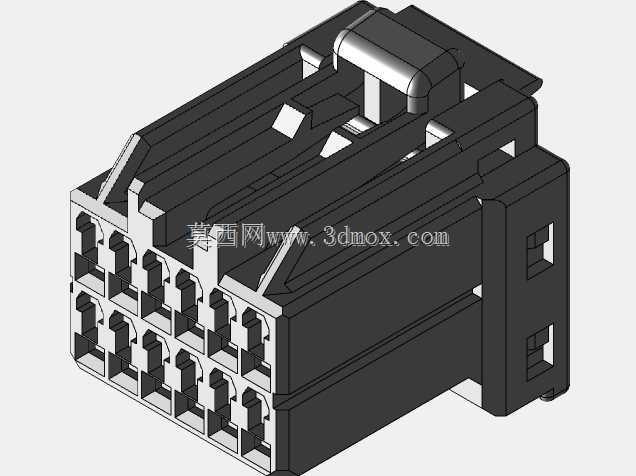

十八孔汽车线束对接塑壳连接器结构

这款多腔线束连接器主要应用在乘用车、商用车的座舱线束、发动机舱外围线束的分线对接场景，承担不同线束回路之间的电流与信号传输导通作用，是整车电路系统里实现线束模块化装配、后期检修拆分的核心基础部件。从结构设计来看，整体采用双排18孔的腔体布局，每一个腔体对应独立的端子锁紧卡位，适配标准规格的汽车线束插簧端子，腔体内部设置有防退倒扣结构，端子插入到位后会被倒扣卡紧，避免车辆行驶过程中受振动、拉扯出现端子退针、接触不良的故障。连接器本体侧面设计有一体式的弹性锁止挂耳，与对接公端护套插合后，挂耳会自动卡入对接件的锁止槽内，实现两个对接件的轴向固定，不需要额外增加金属卡扣就能满足整车振动工况下的连接可靠性，同时锁止挂耳旁预留了按压解锁的操作空间，后期检修时用手指按压即可完成拆分，操作便捷。连接器顶部设计有凸起的防呆导向筋，与对接件的导向槽一一对应，装配时只有方向正确才能顺利插合，从根源上避免工人装配时出现插反、错插的问题，减少产线装配的出错率。从安装边界来看，连接器整体为长方体块状结构，外壁做了均匀的拔模斜度，适配注塑成型的工艺要求，壁厚控制在均匀的1.5mm区间，既保证了塑壳本身的结构强度，避免插合、拉扯过程中出现壳体开裂，也能控制整体重量，符合整车轻量化的设计要求。连接器尾部的入线口做了圆弧过渡处理，避免线束弯折时被壳体锐边割破绝缘层，入线口的尺寸适配对应线径的线束密封圈，装配密封圈后可以达到整车要求的防尘防水等级，满足发动机舱、车门等涉水、多尘区域的使用要求。在实际整车装配流程中，这类连接器可以先在分装工位完成端子压接、穿入塑壳的工序，再将整段线束运输到总装工位直接与对应端对接，大幅提升总装的装配效率，同时统一的腔体规格也能实现不同车型线束部件的平台化通用，减少零部件的开发种类，降低整车的零部件管理成本。结构设计上还在壳体两侧预留了扎带固定位，线束装配完成后可以用尼龙扎带将线束与连接器尾部束紧，进一步分散线束拉扯的受力，避免外力直接作用在端子接触位置，提升长期使用的接触稳定性。
