三孔防水汽车线束接插件结构设计

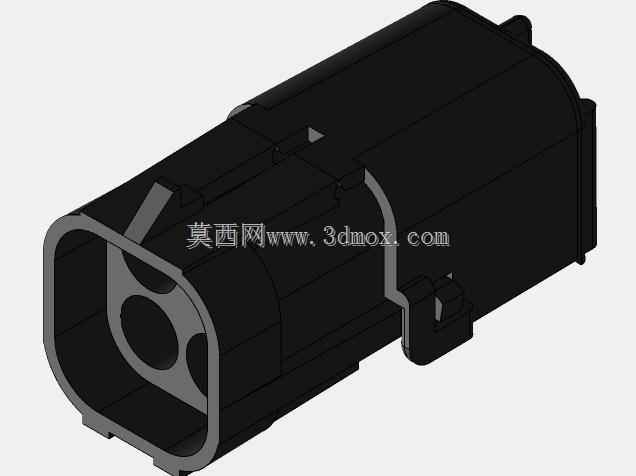

这款三孔线束接插件主要应用在商用车、乘用车主线束分支对接场景，比如发动机舱内线束与传感器、车灯、执行器的线路对接，也可用于低压电器盒的出线端连接，核心作用是实现多根导线的快速对接，同时保证对接处的绝缘、防松与密封性能，避免车辆行驶过程中出现线路松脱、进水短路、接触不良等故障。从结构设计来看，整体采用黑色耐候工程塑料作为塑壳主体材质，适配车辆上-40℃到125℃的工作温度区间，抗震动、耐油污腐蚀的特性可以覆盖发动机舱、底盘等恶劣安装位置的使用要求。接插件的对接端采用梯形防呆轮廓，装配时无需额外对位标记，操作人员可以快速识别插接方向，避免反插导致的端子弯折、接触失效问题；侧面设计有弹性锁扣结构，公母头对插到位后锁扣会自动卡入卡槽，常规行车震动下不会出现松脱，拆卸时只需按压锁扣即可拔出，兼顾连接可靠性与维修便利性。接插件内部预留三个独立的端子安装腔，每个腔体之间有隔离筋分隔，避免端子之间出现爬电、短路问题，腔体尺寸适配常规1.5/2.5平方线径的汽车专用插接端子，压接导线后可以从塑壳尾部穿入，配合尾部的防水密封圈结构，对接完成后可以达到IP67级的防水防尘要求，完全满足雨天行车、高压水枪冲洗底盘时的密封需求。安装边界方面，这款接插件整体为圆柱类轮廓，最大外径约22mm，总长度约48mm，尾部出线端可以适配直径8-10mm的线束波纹管，安装时不需要额外的固定支架，直接通过线束本身的走线卡扣固定即可，周边预留5mm以上的操作空间就可以完成插拔操作，不会和周边的线束、钣金件产生干涉。设计过程中特意将塑壳外壁做了加厚处理，壁厚均匀控制在2.5mm左右，避免注塑成型时出现缩痕、翘曲问题，同时外壁的加强筋结构既可以提升塑壳整体的结构强度，也能在插拔时提供更好的握持摩擦力，冬季低温环境下塑壳也不会因为外力出现脆裂问题。
