三重轴涡喷发动机风扇前端结构

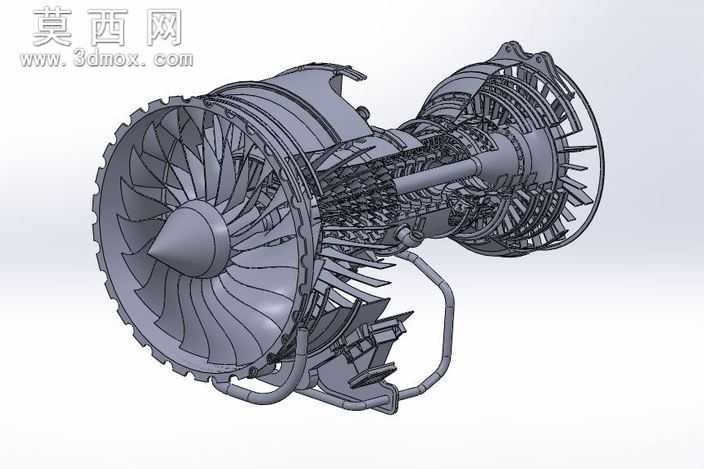

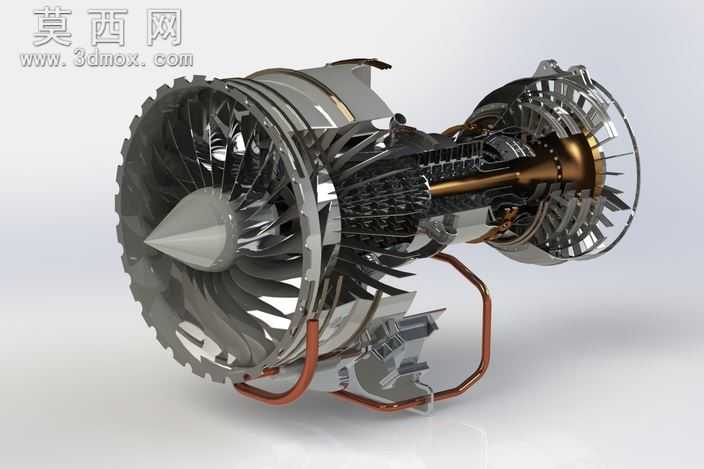

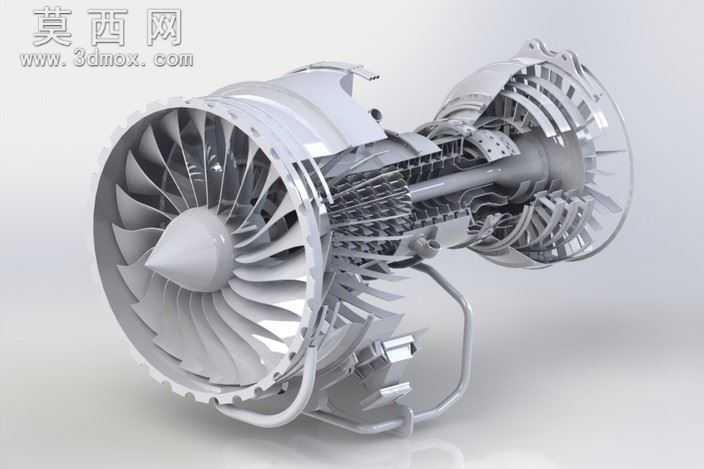

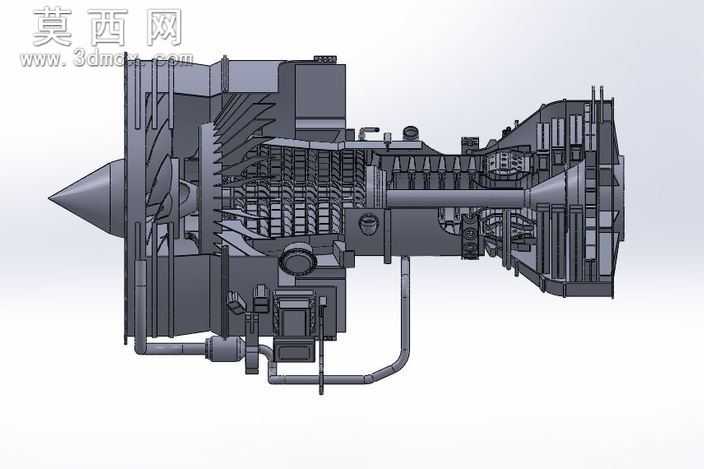

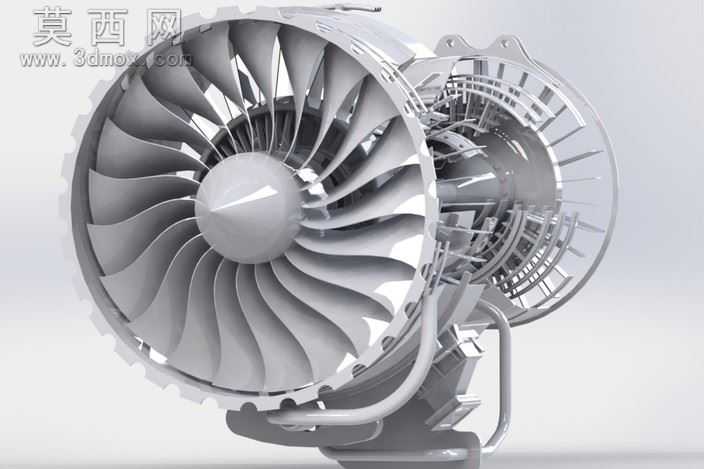

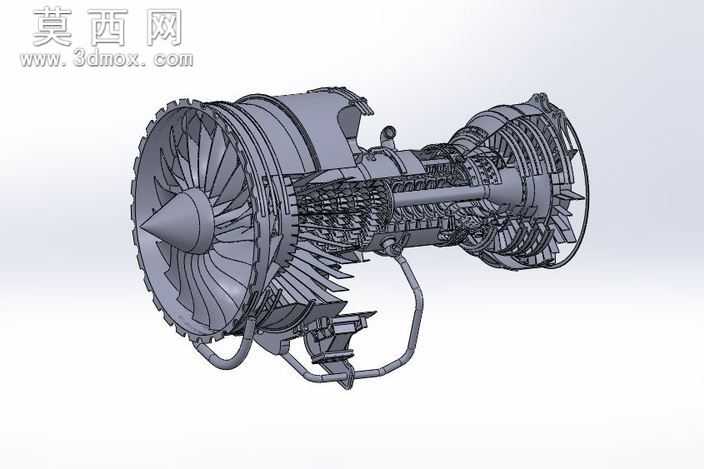

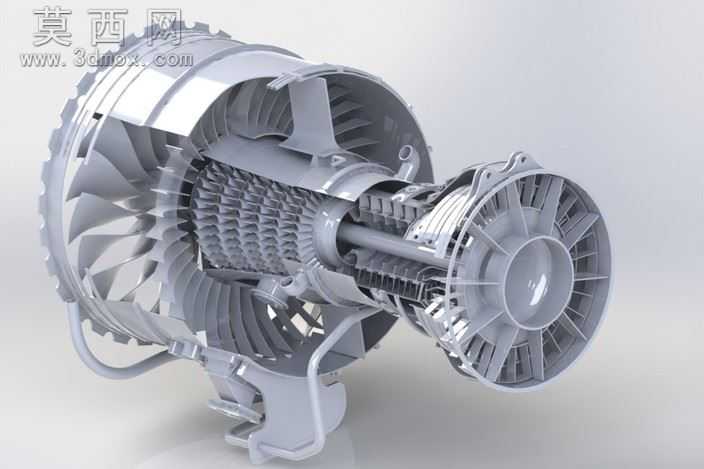

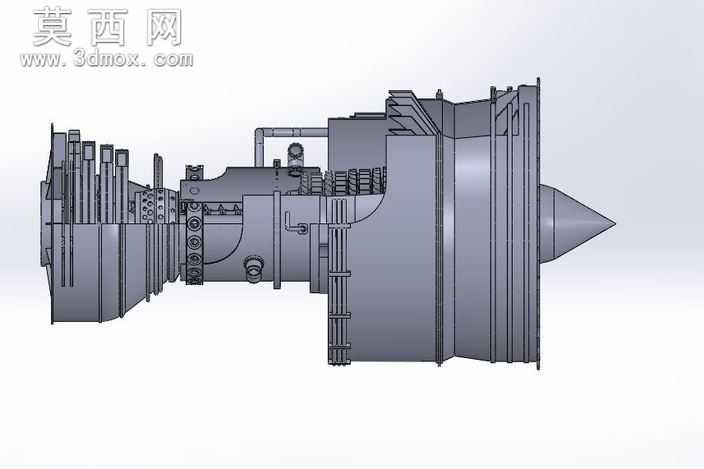

本作品为三重轴结构涡喷发动机的风扇前端三维建模作品，整体建模过程严格遵循航空涡扇发动机的真实结构逻辑展开，在三维建模环节中，创作者首先梳理了大涵道比涡喷发动机前端进气段的层级装配关系，将整体结构拆分为进气整流锥、风扇叶片组、风扇机匣、前支撑轴承座、外部管路接口等多个独立建模模块，逐一完成单体零件的特征构建。在叶片建模阶段，针对宽弦风扇叶片的复杂翼型曲面，采用多截面曲面放样结合曲率连续约束的方式完成曲面构建，保证每一片叶片的叶根到叶尖的扭角过渡、厚度渐变都符合真实航发叶片的气动设计逻辑，叶片前缘与尾缘的圆角处理经过反复调整，避免曲面出现生硬折角，还原真实叶片的流畅气动外形。在材质与渲染表现上，整体模型采用航空发动机常用的高温合金哑光金属材质，针对不同结构部件做了材质区分：风扇叶片表面做了轻微的磨砂金属质感处理，还原钛合金叶片的真实触感；机匣与支撑结构采用稍深的金属灰材质，外部管路则添加了轻微的金属反光效果，通过渲染环境光的调整，突出叶片曲面的光影过渡，清晰展现每一级叶片的排列层次与结构间隙。结构设计上，模型完整还原了三重轴涡喷发动机前端的支撑逻辑，风扇盘与后续轴系的连接法兰、机匣的安装边、外部附件的安装座都做了细致的特征还原，没有省略关键的装配定位结构，整体装配关系符合真实发动机的同轴度要求，各部件之间不存在结构干涉问题。创作者在建模过程中没有照搬现成模型的尺寸参数，而是以公开的航发结构资料为参考，自主完成了整体结构的比例协调，既保证了外观的高度还原，也让模型具备足够的结构展示价值，能够直观呈现大涵道比涡喷发动机前端进气段的复杂构造，清晰展现风扇叶片的排布方式、机匣与转子的配合关系，适合用于航空发动机结构教学、原理演示等场景，整体建模细节丰富，曲面质量流畅，装配逻辑严谨，充分展现了三维机械建模中复杂曲面构建与大型装配体设计的核心技巧。
