航空星形活塞发动机带螺旋桨结构设计

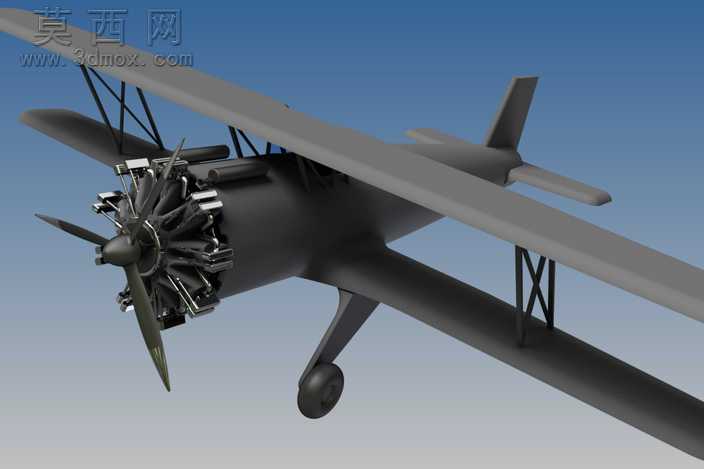

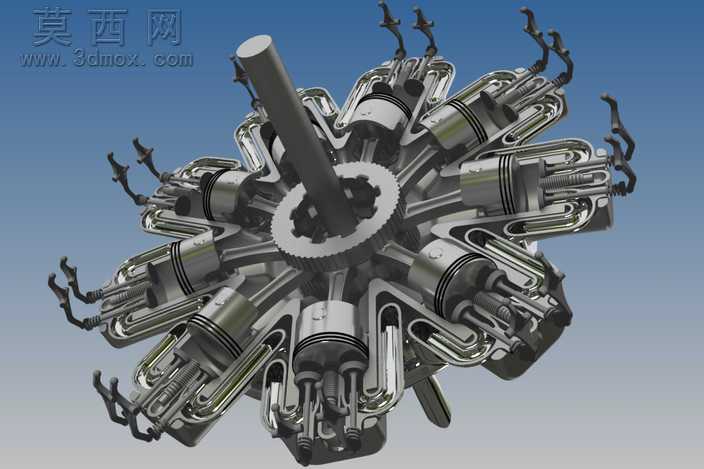

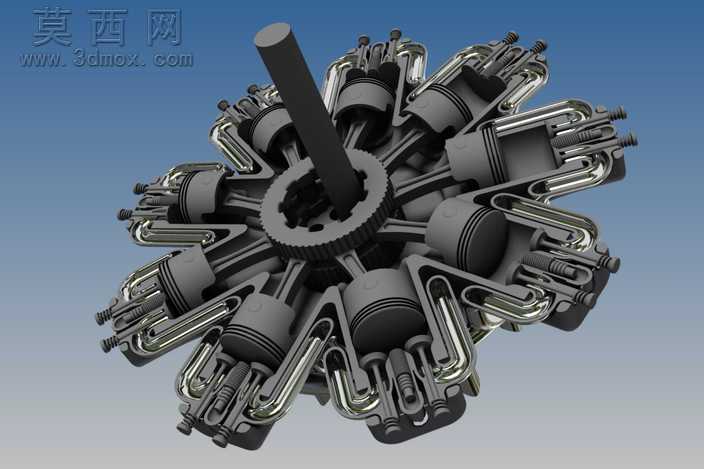

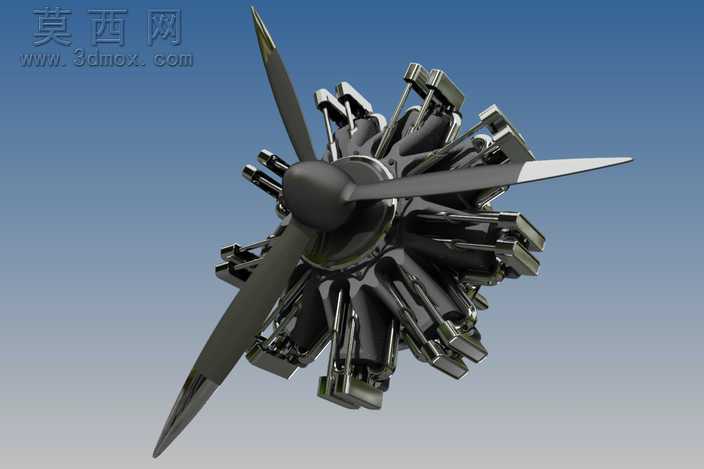

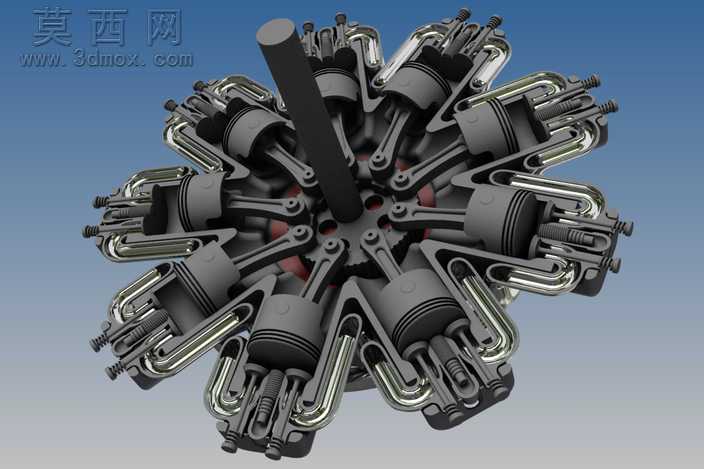

本作品为航空用星形活塞发动机三维设计模型，配套前置螺旋桨结构，完整还原了星形发动机经典的径向气缸排布特征。建模阶段采用参数化特征构建思路，首先以中心曲轴输出轴为基准，完成中心传动腔体的结构搭建，确定各气缸的周向均匀分布角度，保证每一组气缸组件的安装定位精度，避免周向排布出现角度偏差影响装配合理性。气缸组件部分逐一还原了缸体、散热鳍片、活塞连杆、气门机构的细节结构，每一处连杆与曲轴的铰接位都做了配合间隙的预留设计，还原真实发动机的运动逻辑，可直观呈现曲轴转动时带动各缸活塞依次往复做功的运动过程。前置螺旋桨采用多叶桨叶设计，桨叶曲面通过样条曲线放样生成，精准还原航空螺旋桨的翼型截面特征，桨根与发动机输出轴的连接法兰做了细节刻画，保证动力输出结构的完整性。材质渲染阶段，发动机主体金属部件采用高反光镀铬金属材质，模拟航空发动机精加工金属部件的质感，散热鳍片部分做了细微的材质粗糙度区分，还原缸体铸造加工的表面细节；螺旋桨桨叶采用哑光深色航空复合材料材质，与金属发动机主体形成明确的材质区分，背景采用渐变蓝灰色调突出主体结构，渲染光影采用侧上方主光源搭配环境补光，清晰呈现每一处气缸组件的结构层次与零件边界。设计过程中重点还原了星形发动机相比直列发动机的结构优势特征，即多缸径向环绕曲轴布置的紧凑结构，在较小的整机体积下实现更大的动力输出排量，适配轻型航空飞行器的动力需求。模型仅做动力装置本身的结构还原，未包含飞行器机身等额外结构，所有零件的装配关系符合真实机械装配逻辑，可用于航空动力结构教学、发动机原理演示、相关创意设计的参考素材，帮助学习者直观理解星形活塞发动机的工作原理与结构组成。
