兰克HSWL194传动装置三维建模作品

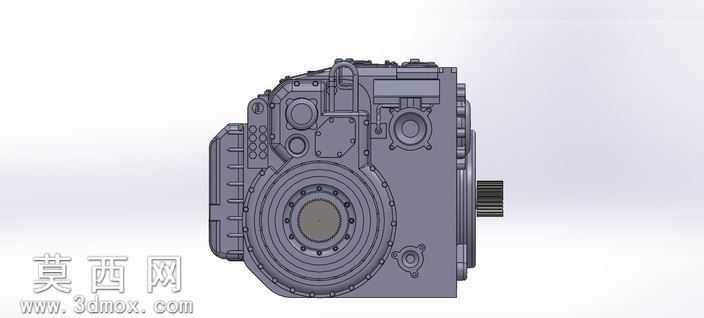

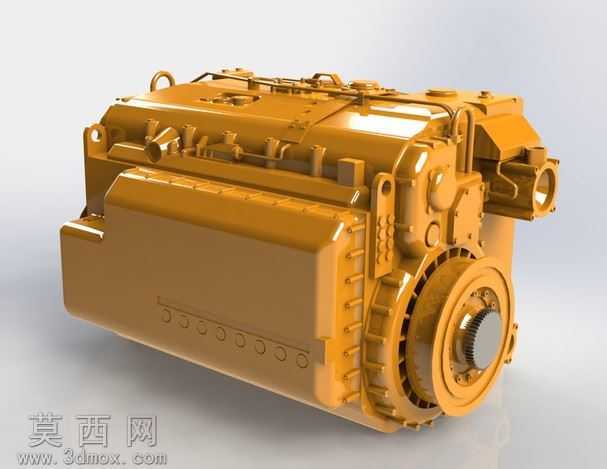

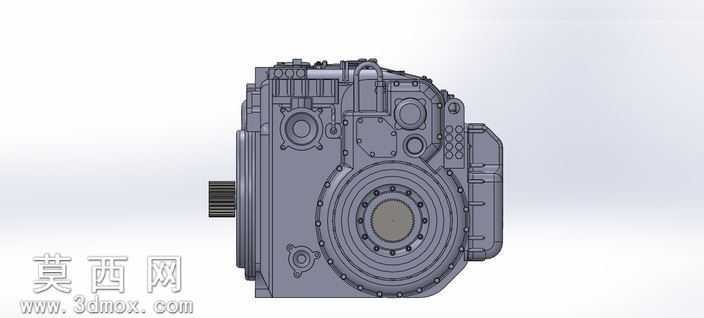

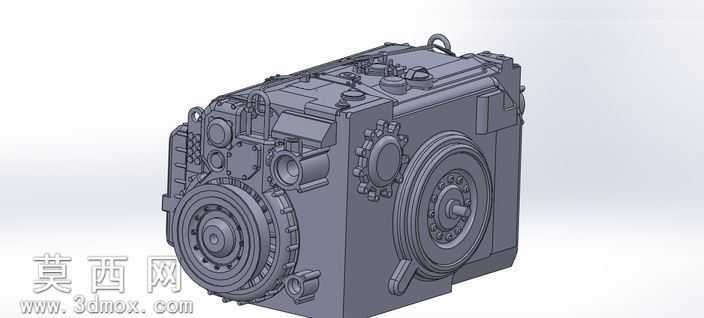

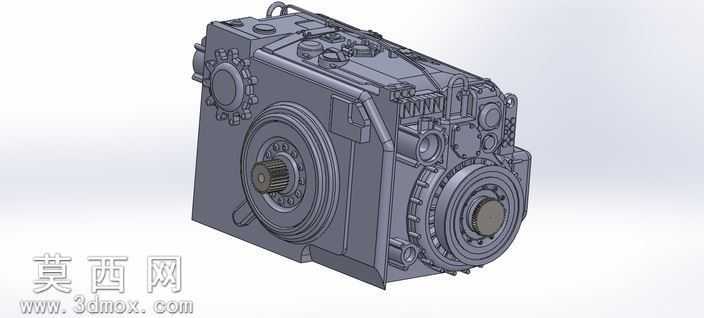

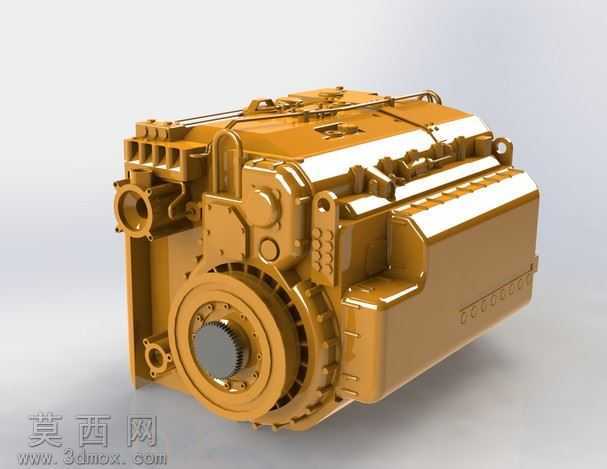

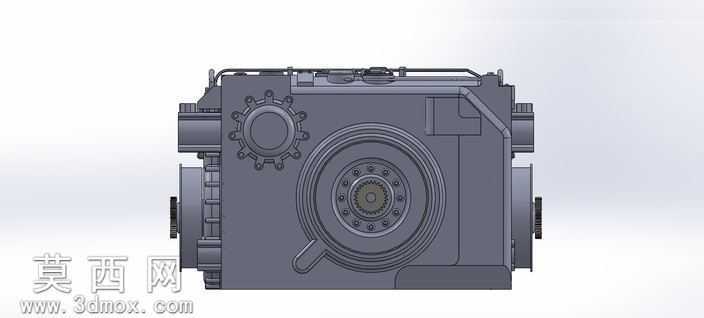

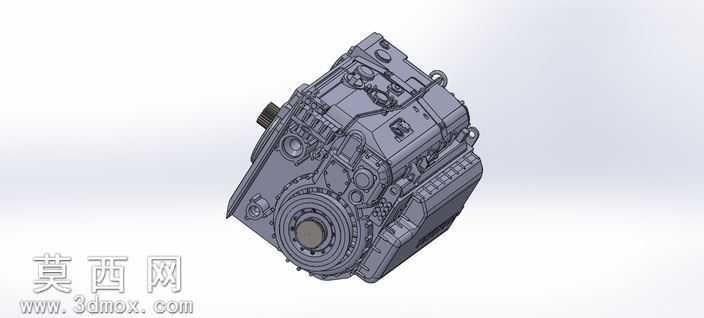

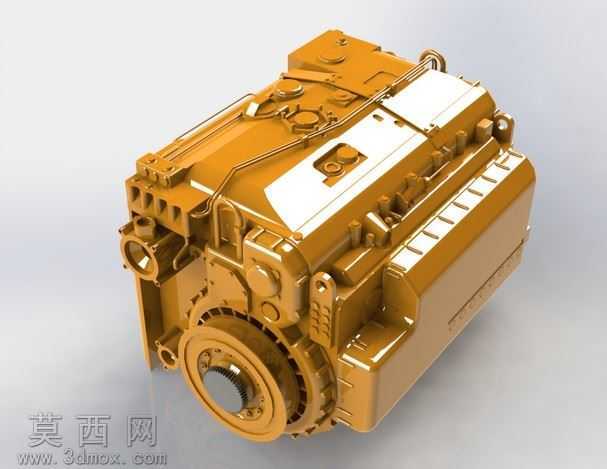

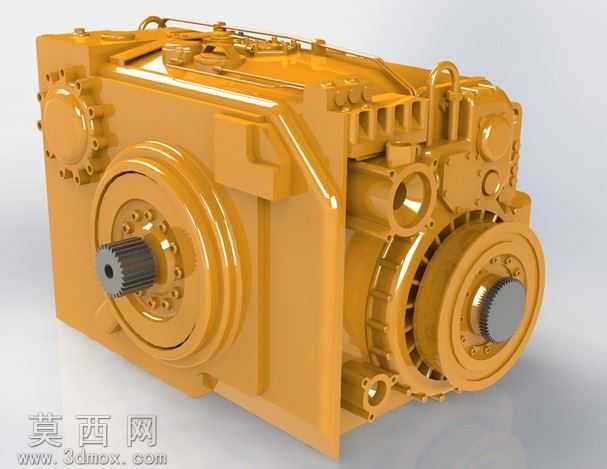

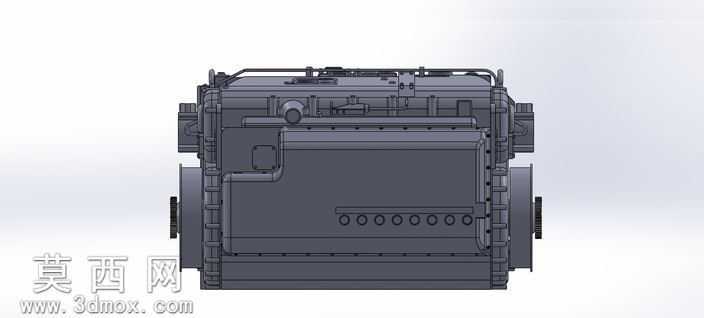

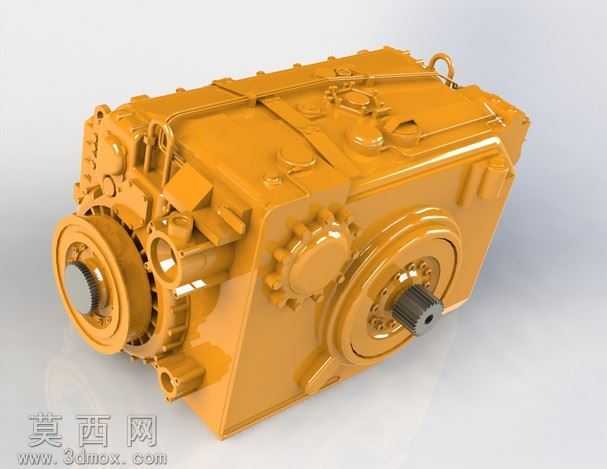

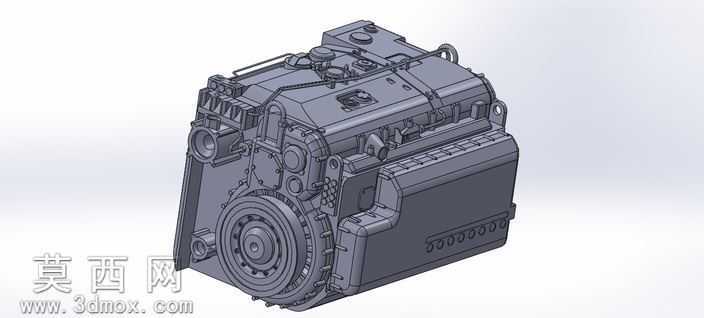

本次建模的兰克HSWL系列传动装置，是面向重型动力传输场景的核心传动部件，建模过程以还原实物的结构精度与外观质感为核心目标，依托三维建模软件完成全流程的设计搭建。建模初期先梳理传动装置的整体布局逻辑，该装置为集成式箱体结构，外部涵盖动力输入接口、动力输出法兰、箱体加强筋结构、吊装固定点位、外置管路接口、散热辅助结构等多个模块，建模时采用自底向上与自顶向下结合的思路，先搭建整体箱体的轮廓基准，确定输入输出轴的中心距、箱体的长宽高核心尺寸比例，再逐步拆分各个子部件的结构细节。针对箱体部分的建模，重点还原铸造箱体的厚重质感，对箱体表面的加强筋凸起、安装螺栓孔位、侧边的观察窗结构、顶部的注油口与检修盖板结构逐一进行特征刻画，通过拉伸、切除、倒角、圆角等基础建模命令，还原铸造件表面的过渡圆角特征，避免尖锐棱角带来的失真感。对于前端输出端的齿轮连接结构，精准还原花键轴的齿形轮廓、连接法兰的螺栓孔分布、端盖的密封槽结构，同时对周边的辅助安装支架、吊环结构的位置与尺寸进行匹配，保证各部件的装配关系完全符合实物的装配逻辑。材质与渲染环节，针对该传动装置的铸钢外壳材质，调整材质的金属粗糙度参数，模拟长期使用后的漆面金属质感，为外壳赋予暖调的金属漆材质，调整反射参数让箱体表面呈现出哑光金属的厚重质感，避免过度镜面反射带来的塑料感；对输出轴的花键部分、连接螺栓等外露金属部件，赋予稍高反光度的金属材质，区分不同部件的材质差异；对箱体表面的刻印标识，通过纹理贴图的方式还原细节，提升模型的真实度。渲染阶段搭建柔和的影棚光照环境，通过主光源勾勒装置的主体轮廓，辅助光源补全暗部细节，避免箱体凹陷结构出现死黑区域，调整阴影的柔和度让整体渲染效果更具工业质感。建模过程中反复核对各部件的装配干涉情况，确保输入接口、输出轴、安装吊耳、侧边管路接口的相对位置完全合理，所有可活动部件的运动空间预留充足，既保证了外观的高度还原，也让模型的结构逻辑符合真实传动装置的设计规范，能够用于传动结构教学、产品展示、装配模拟等多个场景。
