带护罩中空轻量化挤压结构风扇

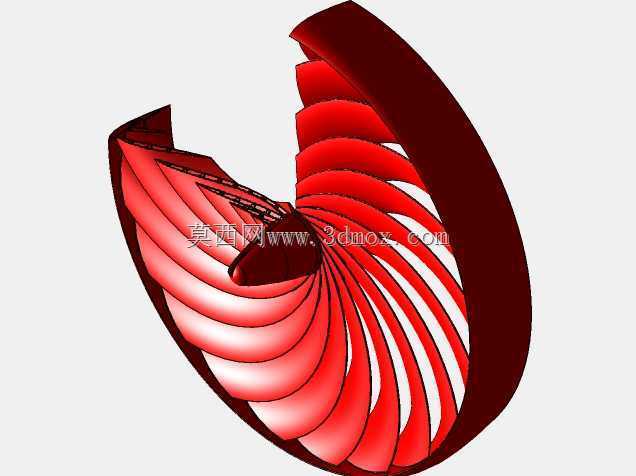

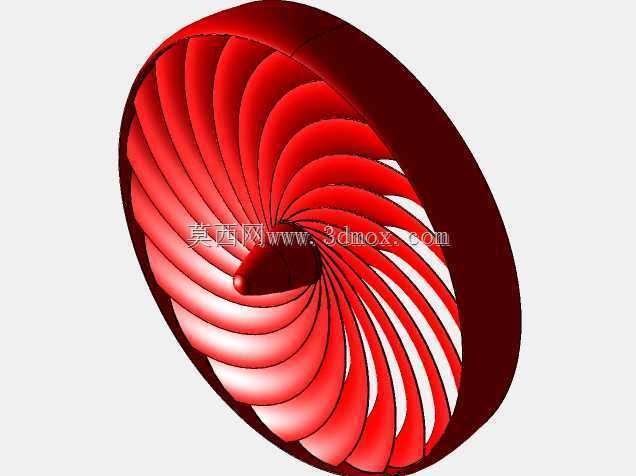

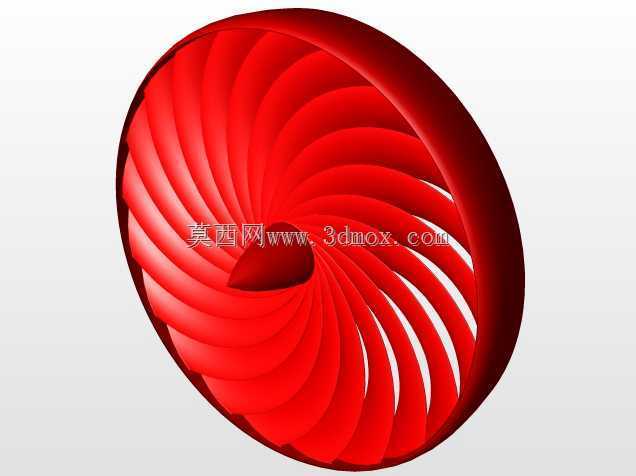

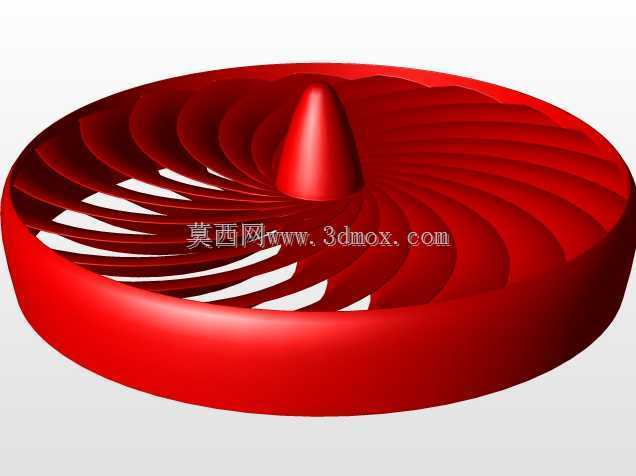

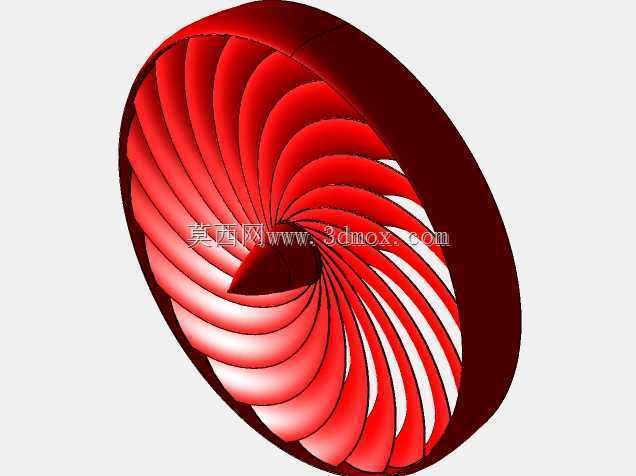

在散热通风、流体输送类设备的结构选型中，风扇部件的重量控制与结构强度平衡，一直是结构设计环节需要反复权衡的核心要点，尤其是对自重敏感的机载散热、便携通风设备场景，过重的转动部件不仅会提升驱动电机的负载冗余要求，还会增大转动惯量，带来启停响应滞后、运行振动幅值超标的问题。这款带护罩的风扇采用中空挤压成型的结构思路，从转动核心的叶片、鼻锥到周边的围带区域，都通过挤压工艺做出内部中空的减重腔，区别于传统实心注塑或金属切削的风扇结构，在保证整体结构刚度的前提下，尽可能去除了非承载区域的冗余材料。设计过程中并没有一味追求减重而忽略结构可靠性，在中空腔体的内部，针对性布置了纵向织带与径向加强脊，这些内部加强结构沿着叶片转动时的应力传递路径分布，能够抵消高速转动时叶片承受的气动载荷与离心力，避免中空结构在高转速下出现形变、开裂的问题，同时这些内部加强结构完全封闭在腔体内部，不会破坏风扇外表面的流体线型，不会额外增加气动阻力。配套的护罩结构与风扇主体的安装边界做了适配设计，护罩的安装孔位与风扇外圈的围带定位凸台完全匹配，安装时不需要额外做适配调整，护罩的栅格间距经过校核，既能够满足通风量要求，也能避免外部异物触碰转动的叶片造成设备损坏或人员伤害。除了常规的使用版本外，结构设计中还包含了剖切版本的结构，能够直观展示内部中空腔体的分隔形式、加强筋的排布位置，方便做结构教学、方案展示使用。这类中空挤压结构的风扇，受限于内部封闭腔体的成型工艺，更适配3D打印的制造方式，一体打印成型不需要后续拼接装配，能够保证内部加强结构的整体性，避免拼接带来的强度薄弱点。实际选型应用时，需要注意安装位的轴向与径向尺寸预留，风扇的鼻锥突出高度、叶片的回转直径、护罩的外圈安装尺寸都需要和设备的安装腔体做匹配，避免出现转动干涉；同时因为采用了中空轻量化设计，驱动电机的选型可以适当降低功率冗余，在满足转速、扭矩要求的前提下，选用更小体积、更低功耗的电机，进一步压缩整套散热通风组件的整体重量与占用空间，尤其适配无人机机载散热、便携移动通风设备、小型紧凑化换热机组这类对部件重量、安装空间有严格限制的应用场景。
