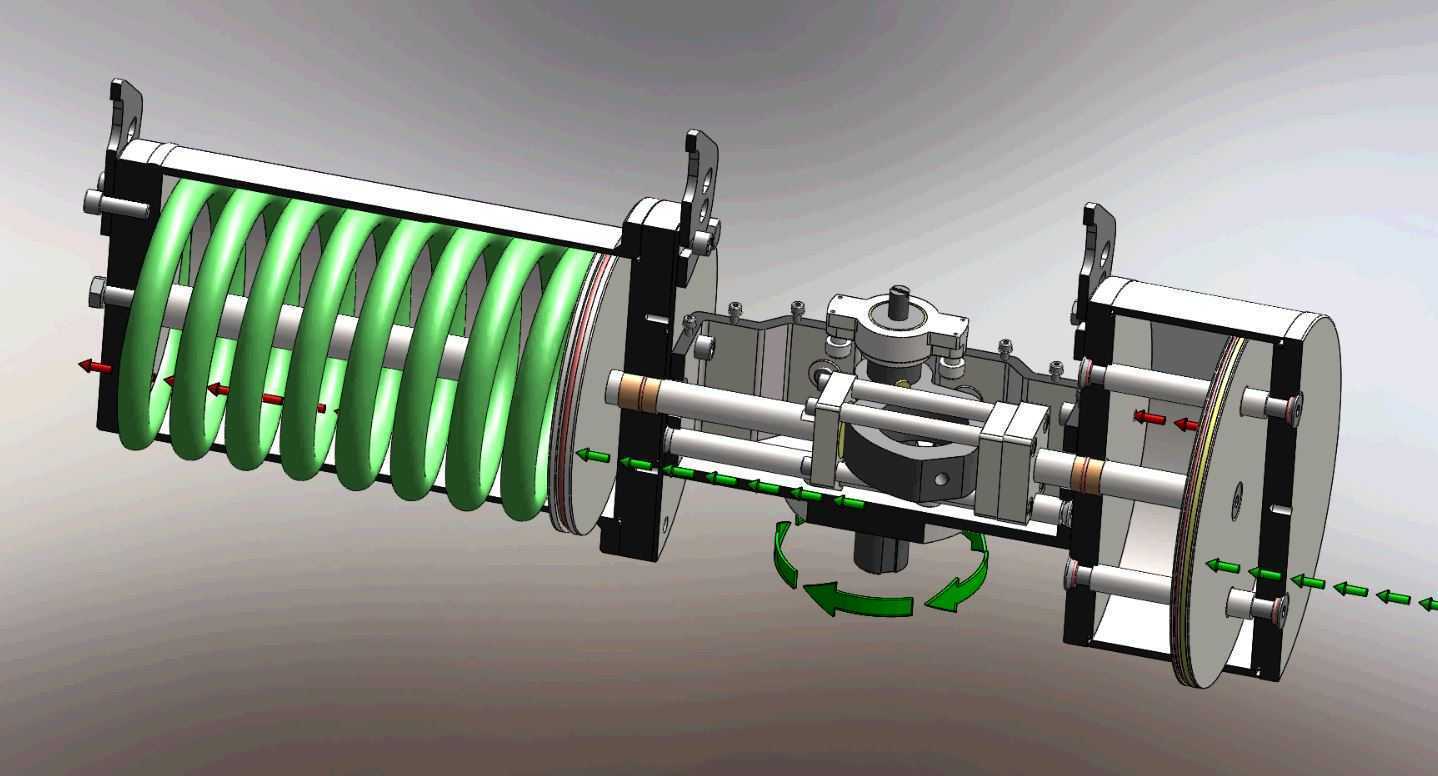

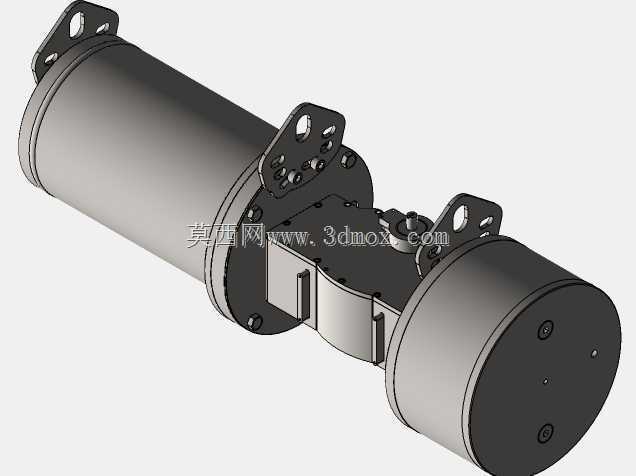

这款凸轮式自动执行机构,核心适配液压与气动两类流体动力驱动场景,在工业自动化生产线的工位切换、流体管路通断控制、工装夹具的顺序动作驱动环节都有广泛应用,尤其适合需要按固定时序完成多步往复动作的工况,相比单一动力的执行元件,双动力端的结构可以在同一安装位实现动力冗余备份,单侧动力回路故障时另一侧仍可维持基础动作输出,降低产线非计划停机的风险。从结构设计逻辑来看,整体采用对称式双缸体布局,中间集成凸轮传动模组,将缸体的直线往复运动通过凸轮轮廓轨迹转化为指定角度的摆动或者定行程的直线输出,凸轮型线经过反复校核,能在动作行程末端实现平缓的速度过渡,减少刚性撞击带来的部件损耗,两端的安装法兰预留了多组不同孔径的安装位,可适配不同规格的安装支架,不需要额外加工转接板就能完成现场固定。安装边界方面,整体为长圆柱串联结构,径向最大尺寸集中在中部凸轮传动仓位置,两端缸体的外径小于中部仓体,安装时需要预留中部仓体的径向操作空间,方便后期维护时拆解凸轮组件,轴向尺寸需要结合配套的被驱动部件行程预留余量,避免动作过程中出现行程干涉。外壳的连接部位全部采用内六角圆柱头螺钉紧固,密封槽内嵌耐油橡胶密封圈,可适配常规工业车间的油污、粉尘环境,输出端的连接位设计成通用的平键加螺栓锁紧结构,能直接对接常规的阀杆、摆臂等被驱动零件,不需要定制专用连接头。在实际选型应用中,这类执行机构常被用在化工管路的切换阀驱动、包装设备的物料分配摆杆驱动、输送线的挡料机构动力源位置,相比纯电动执行器,流体驱动的形式响应速度更快,输出扭矩可调范围更广,配合凸轮的机械限位结构,不需要额外加装行程开关就能实现固定点位的动作停止,简化外围控制回路的布线难度。建模过程中对所有配合面的公差都做了对应标注,运动副的间隙按照工业级执行元件的常规配合等级设置,可直接用于后续的工程出图或者运动仿真验证,装配层级按照实际装配顺序划分,拆解时可以顺着装配层级依次拆分零件,方便做干涉检查和零件的工艺性分析。
- 全部评论(0)
- 模板大小 120.14 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,Rendering,Other
- 软件分类 通用机械零部件
