两款开源三维建模软件叶轮建模效果对比

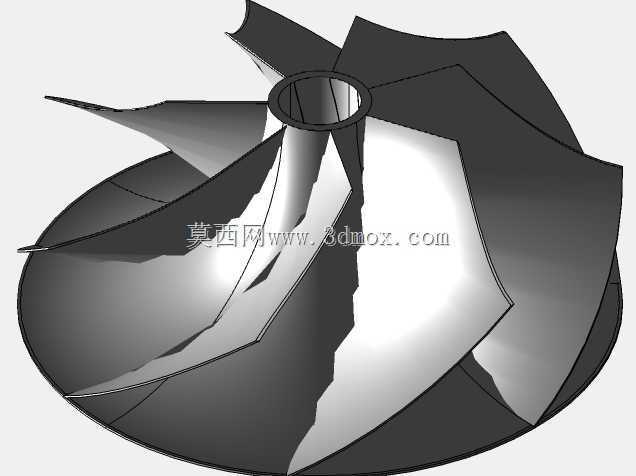

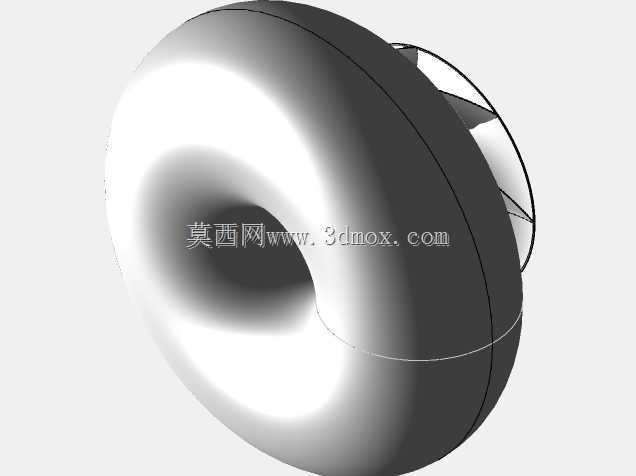

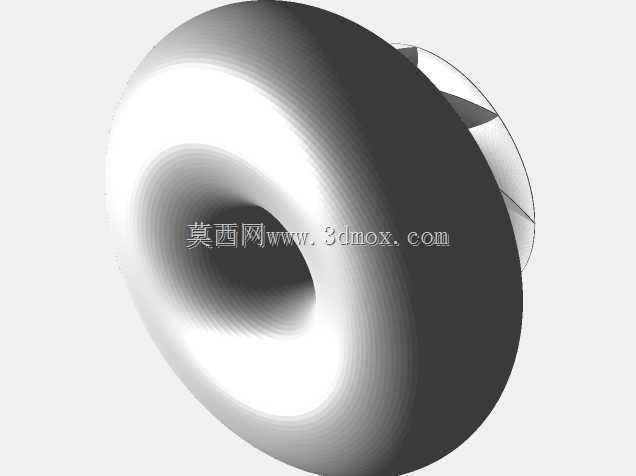

本次对比围绕离心式叶轮这类典型流体机械核心部件展开，这类部件广泛应用在通风设备、流体输送装置、小型动力增压单元中，其曲面造型精度直接影响设备运行时的流体效率、运行噪音与动平衡表现。从建模实操的角度来看，两款工具在处理这类带复杂空间扭曲叶片的零件时，操作逻辑的差异会直接影响建模效率与后续修改的便捷性。叶轮的叶片型线需要贴合流体动力学设计的流线轨迹，每一片叶片的安装角、前缘后掠角度、叶根与轮盘的过渡圆角都有严格的边界要求，建模过程中需要保证相邻叶片间的流道截面均匀，避免出现曲面褶皱导致后续流体仿真出现计算误差。其中一款工具在草绘约束与空间特征生成的衔接上更偏向全参数化逻辑，修改单个草绘尺寸即可联动更新所有阵列叶片的形态，适合需要反复迭代叶型参数的前期设计阶段，但在处理多曲面拼接的自由造型时，实时显示容易出现视觉上的曲面扭曲，这类显示偏差不会影响实际模型的几何精度，导入仿真或加工环节时几何边界是完整闭合的。另一款工具的约束求解逻辑更轻量化，草绘与拉伸、旋转等基础特征的响应速度更快，在绘制叶片截面轮廓时，实时的约束反馈更直接，不需要等待全特征树的重算，适合快速搭建概念模型验证结构布局，但在跨基准面的特征关联上参数联动性较弱，修改轮盘尺寸后需要手动调整叶片的定位基准，对于需要频繁调整整体尺寸的系列化设计场景会增加重复操作量。从安装边界的适配角度来看，两款工具生成的叶轮模型都可以通过通用中间格式导出，适配不同的装配环境，叶轮中心的安装孔定位、轮盘的厚度尺寸、叶片的外圆直径都可以按照实际配套的电机轴尺寸、机壳内腔尺寸做适配调整，建模时需要注意叶片外沿与机壳内壁的间隙控制在合理范围，既不能间隙过大导致流体回流损失，也不能间隙过小出现运行时的刮擦风险。在实际工程应用中，选择建模工具时需要结合自身的设计阶段需求，如果是需要反复优化参数的详细设计阶段，参数化联动能力更强的工具能减少大量重复修改的工作量，如果是快速做方案验证、输出概念模型，轻量化求解的工具能更快完成模型搭建，两款工具生成的几何模型只要保证曲面闭合、尺寸公差符合设计要求，都可以满足后续的仿真分析、3D打印验证或者数控加工的需求，不会因为工具的差异影响零件的实际功能表现。
