SFC-250离合器联轴器90快轴承安装结构

在自动化生产线、包装输送设备、中小型机床进给轴系这类需要频繁实现动力接合与断开的传动场景中，离合器联轴器是轴系传动里不可或缺的核心连接部件，本次呈现的SFC-250规格带90快装轴承结构的离合器联轴器，正是针对紧凑安装空间下的快速装配需求做的结构优化设计。从实际使用场景来看，这类部件常被用在输送线的分段动力控制工位、包装机械的送料轴离合段、小型专机的主轴进给传动链中，既要承担两根轴之间的扭矩传递，还要能在设备运行过程中按需切断动力输入，避免后端负载持续跟随电机转动，同时集成的快装轴承结构可以大幅减少现场装配的调整工作量。

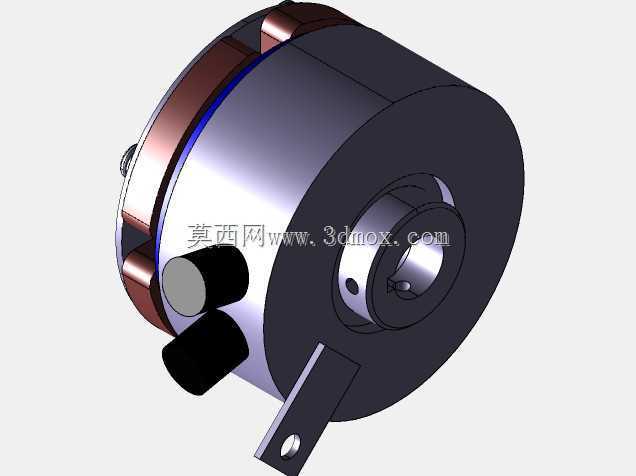

从功能特性上看，这款部件将电磁离合的摩擦副结构与联轴器的轴连接功能做了集成化设计，外壳采用圆柱式主体结构，侧面预留的接线端结构可以直接接入设备的控制回路，实现通电接合、断电分离的动作逻辑，不需要额外加装独立的离合器安装支座。伸出的安装支耳是用来固定离合器的静止端，避免离合动作时定子部分跟随转子转动，支耳上的安装孔位做了沉头处理，装配后螺栓头不会突出支耳平面，不会和周边的设备护板、走线架产生干涉。

设计思路上，这款结构没有采用传统离合器与联轴器分体装配的方案，而是将轴承安装位直接集成在离合器的转子内腔，90规格的轴承可以直接压装到位，不需要额外加工轴承座转接件，既压缩了整个传动部件的轴向安装尺寸，也减少了分体装配带来的同轴度累积误差。主体的圆柱外壳外径做了统一的公差控制，方便用户在设计设备安装墙板时直接加工对应尺寸的安装孔，实现穿装固定，不需要额外设计复杂的安装法兰。中心的轴孔做了键槽结构，用来和主动轴、从动轴实现周向固定，传递额定扭矩，轴孔端部的紧定螺钉孔可以在轴装到位后做轴向锁紧，避免设备启停过程中轴与部件产生轴向窜动。

从安装边界来看，这款部件的轴向总长度控制在紧凑范围内，径向最大尺寸就是主体圆柱的外径，侧面突出的接线端子和安装支耳的突出尺寸都做了收敛设计，在做设备布局时，只需要预留出接线端的走线空间和支耳的固定螺栓操作空间即可，不需要给部件周边预留过大的避让距离。集成的轴承结构直接承担轴系的径向支撑力，不需要在离合器外侧额外加装支撑轴承，简化了整个轴系的支撑结构设计，对于布局紧凑的中小型专用设备来说，能有效降低轴系设计的复杂度，减少装配环节的调整工时。摩擦副的位置设计在主体外壳靠近输入端的一侧，接合时的接触面积足够传递额定工况下的扭矩，分离时的摩擦片间隙控制在合理范围，不会出现分离不彻底、带转从动轴的情况，能满足频繁启停工位的使用需求。
