四旋翼小型航拍作业无人机结构设计

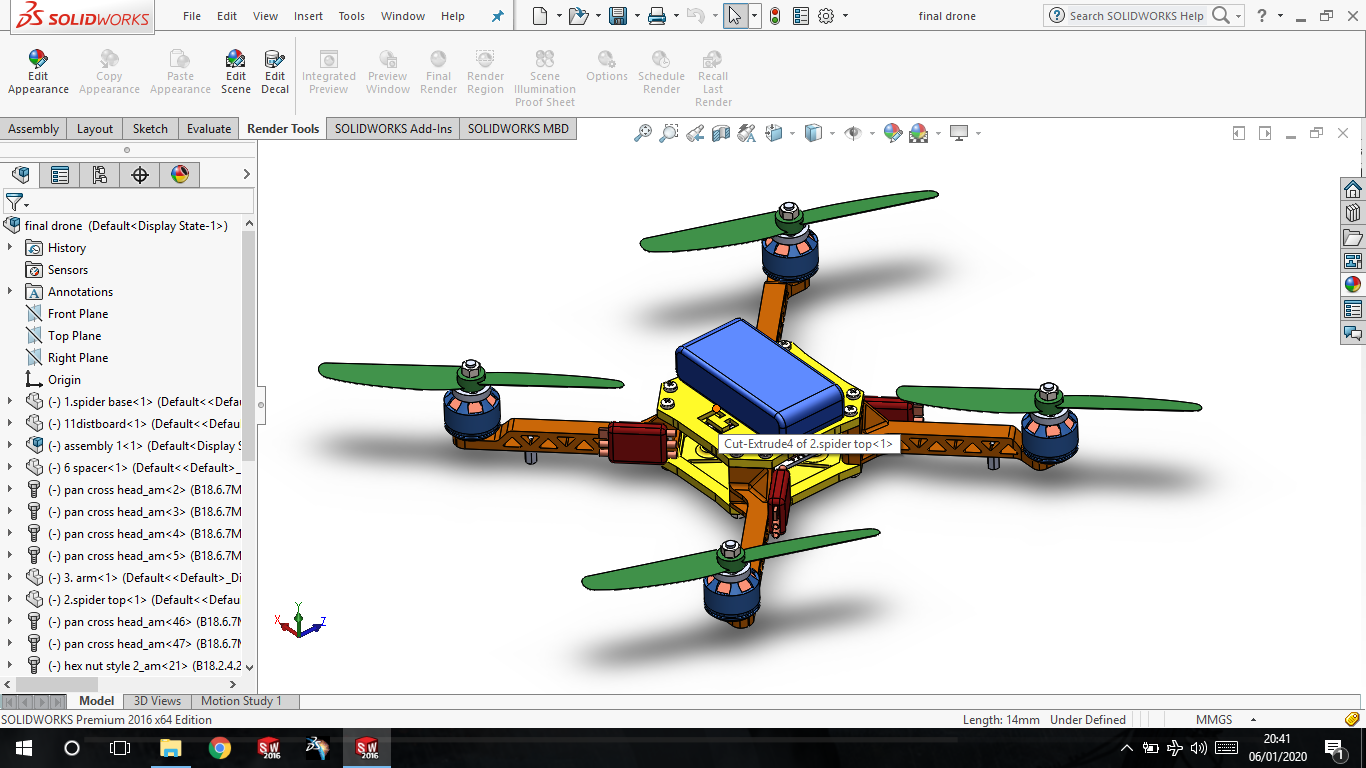

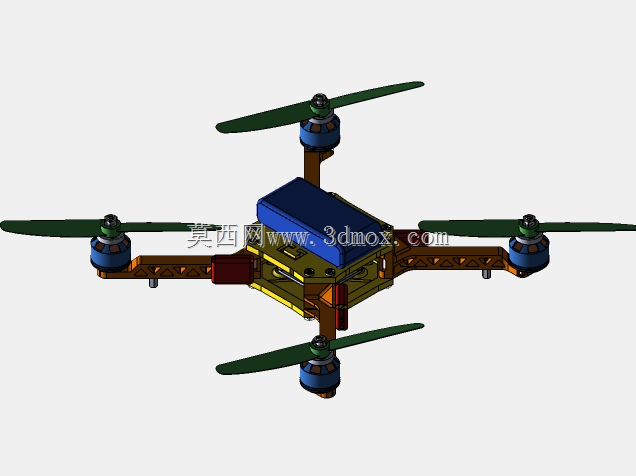

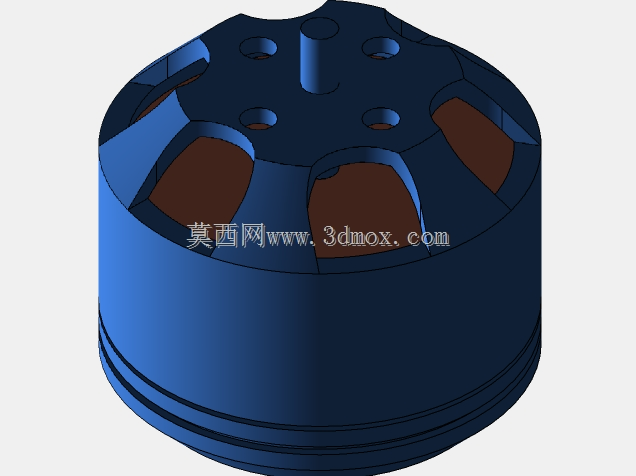

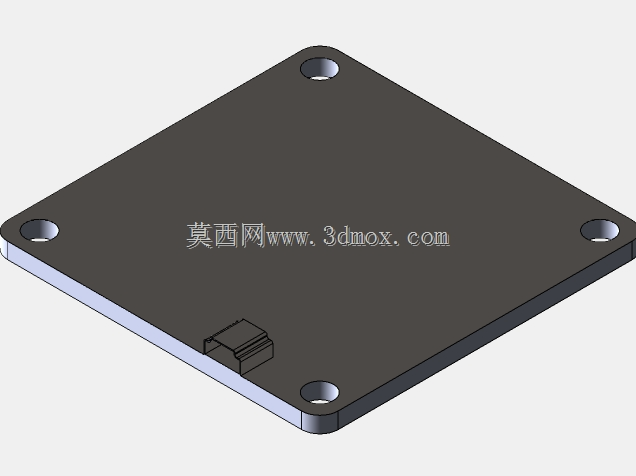

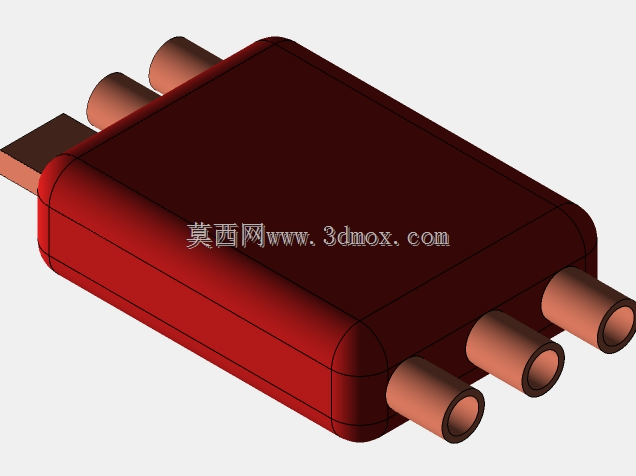

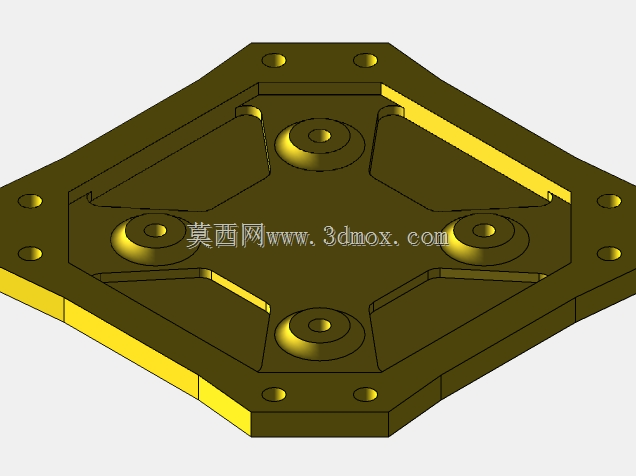

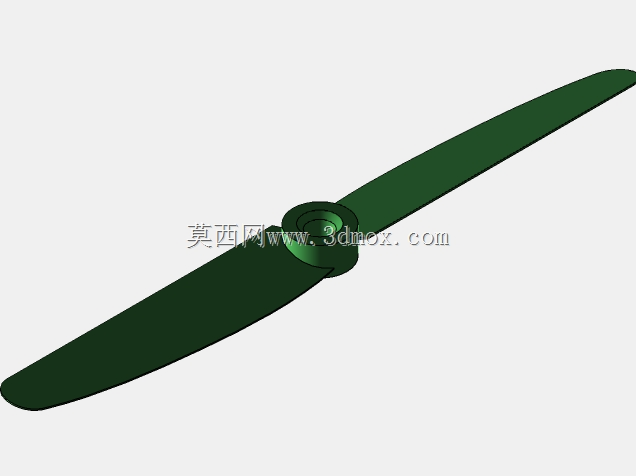

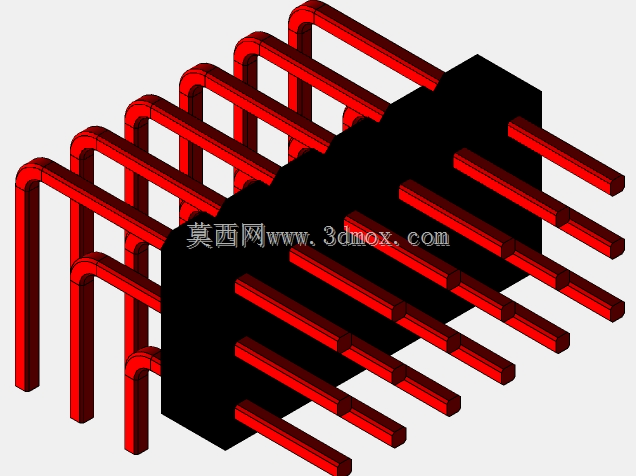

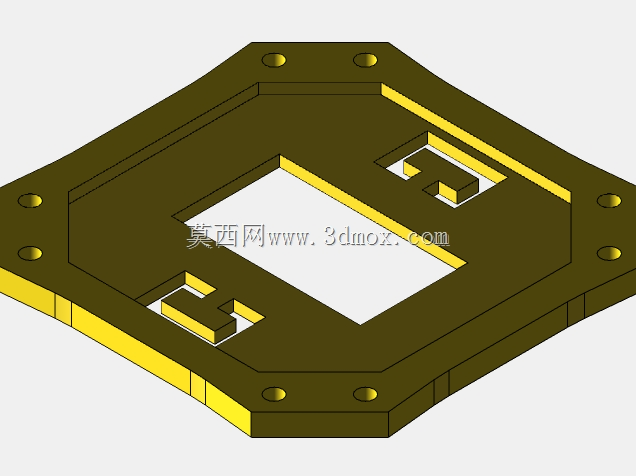

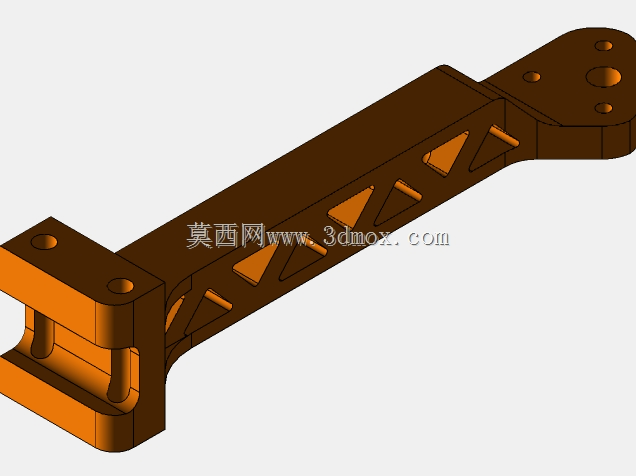

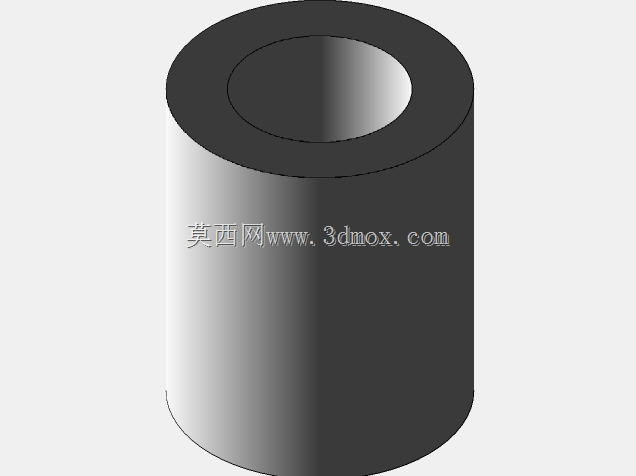

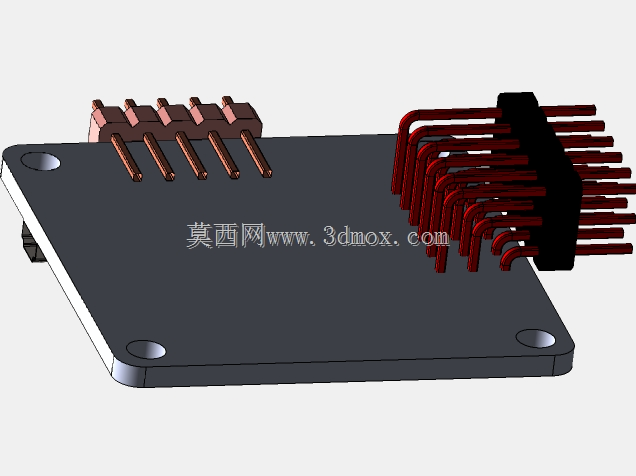

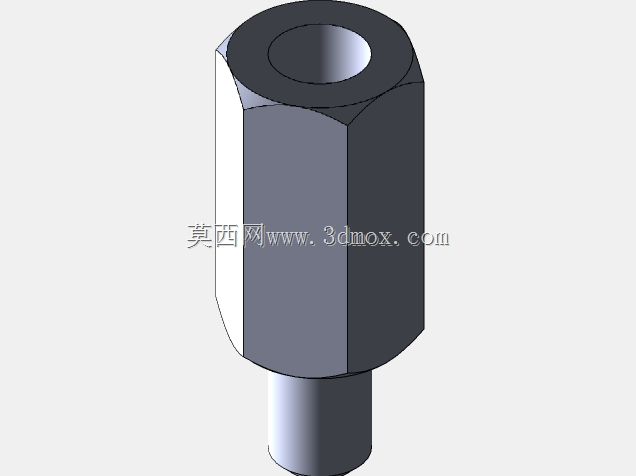

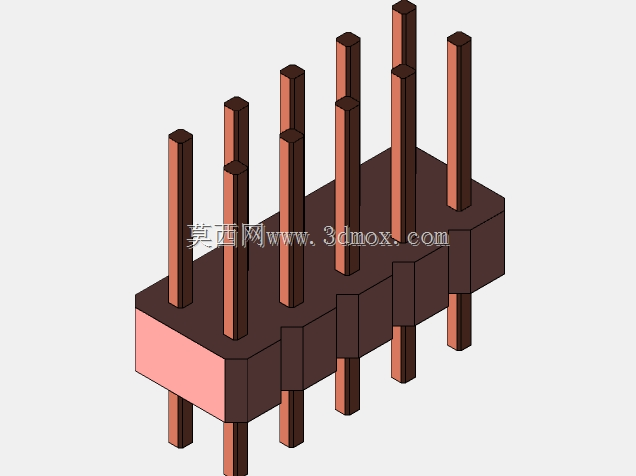

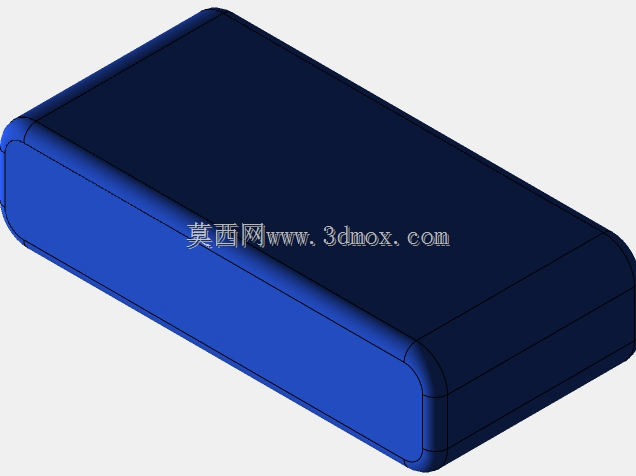

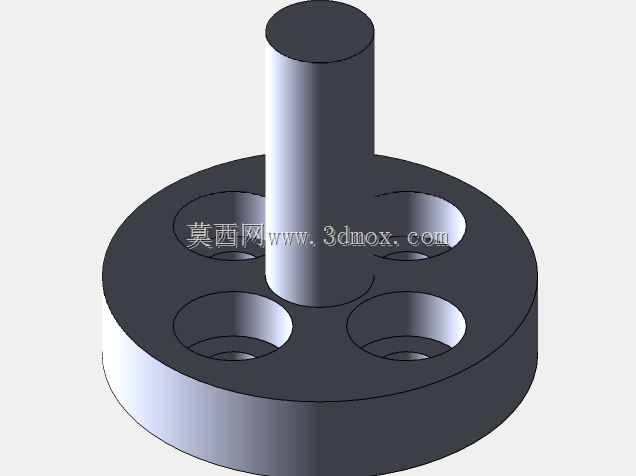

这款四旋翼飞行器的结构设计，首先围绕低空近景作业场景的实际需求展开，日常可用于小范围场地测绘、园区巡检、低空航拍取景这类对起降空间要求不高的作业场景，不需要专用起降跑道，在平整硬质地面即可完成起降操作。从结构布局来看，采用经典的X型四旋翼排布，四个机臂从中心主机座向外等角度延伸，这种布局的优势在于动力输出对称，飞行姿态调整时的力矩分配更均匀，悬停状态下的稳定性更优，相比十字型布局，前向飞行时的视野遮挡更小，适合搭载前置拍摄组件完成取景作业。机臂部分采用分段式连接设计，靠近中心座的位置设置了快拆锁紧结构，日常收纳时可以将机臂向内折叠，缩小整体收纳尺寸，外出作业携带时不需要完全拆解机架，展开后只需要锁紧连接位的紧固件即可完成组装，能有效减少外场作业的准备时间。中心主机座采用分层堆叠结构，最上层预留了电池安装位，适配常规的锂聚合物动力电池，电池仓设置了弹性绑带固定结构，能抵消飞行过程中的振动冲击，避免电池移位导致的重心偏移；下层预留了飞控板、电调等电子元件的安装空间，层与层之间设置了减震柱，能过滤旋翼转动产生的高频振动，避免振动传递到飞控传感器影响飞行姿态解算精度，也能减少搭载的拍摄设备出现画面抖动的问题。每个机臂末端的动力安装座，设计了统一的电机安装孔位，适配常规规格的外转子无刷电机，安装座下方预留了螺旋桨的安全间隙，避免螺旋桨转动时剐蹭机臂结构；起落架采用轻量化的支脚结构，从主机座下方四个点位向下延伸，支脚底部做了圆弧过渡，降落时能起到缓冲作用，同时支脚的高度预留了足够的下方空间，可挂载小型拍摄云台或者作业载荷，不会出现载荷剐蹭地面的情况。从安装边界来看，机臂展开后整体的旋翼转动直径控制在合理范围内，在狭小空间内穿行时的操控余量更充足，机臂采用轻量化的硬质材质，在保证结构强度的前提下尽可能降低自重，提升有效载荷的搭载能力。整体结构的连接件尽量采用通用标准紧固件，日常维护更换配件时不需要定制特殊零件，外场作业出现零件损坏时可以快速替换，降低作业中断的风险。布线方面，机臂内部预留了走线槽，电调与电机之间的连接线可以从机臂内部穿行到中心主机座，避免线材外露在飞行过程中被气流吹动产生晃动，也能减少线材被螺旋桨剐蹭的安全隐患。
