长条形框架式无人机机翼承力结构设计

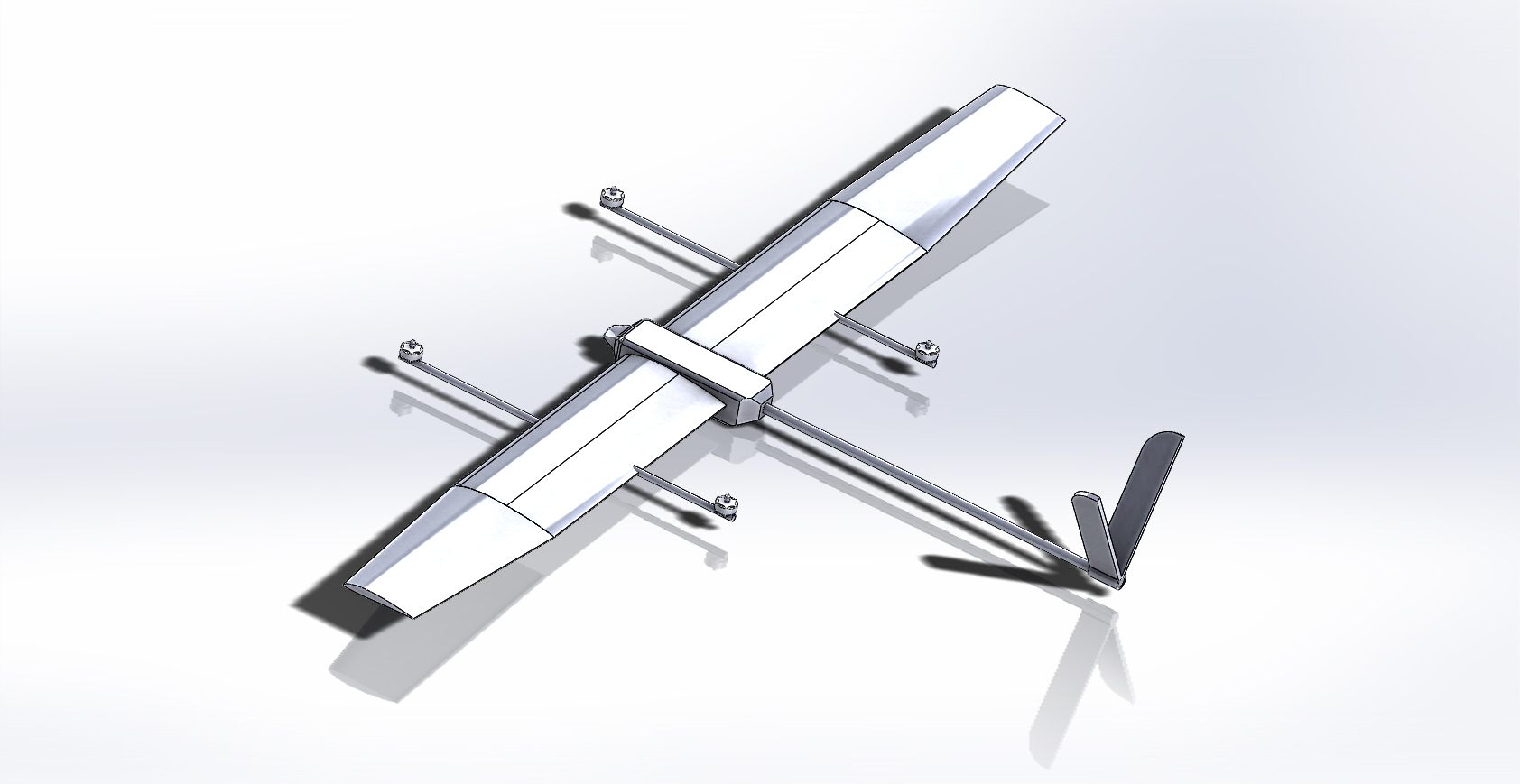

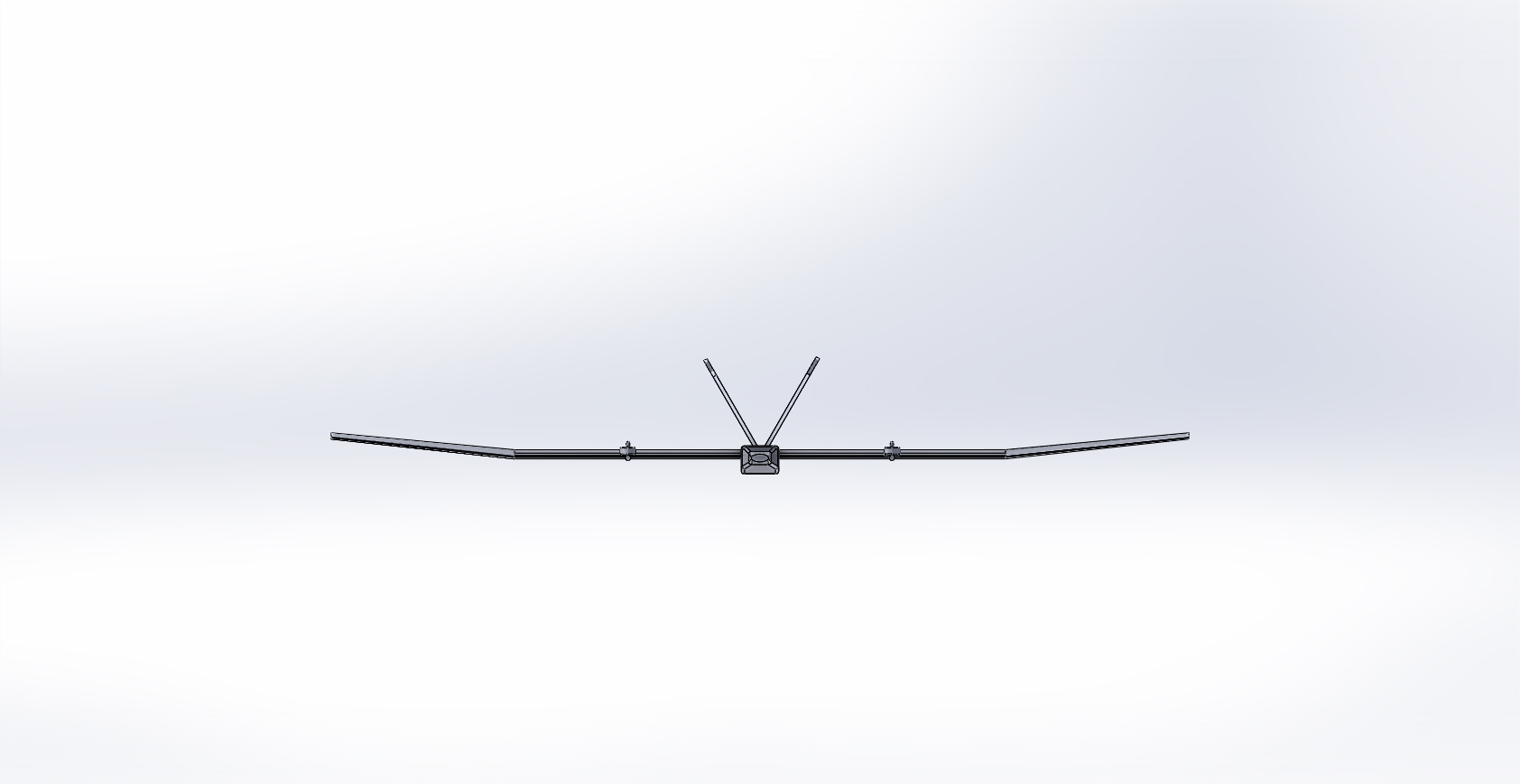

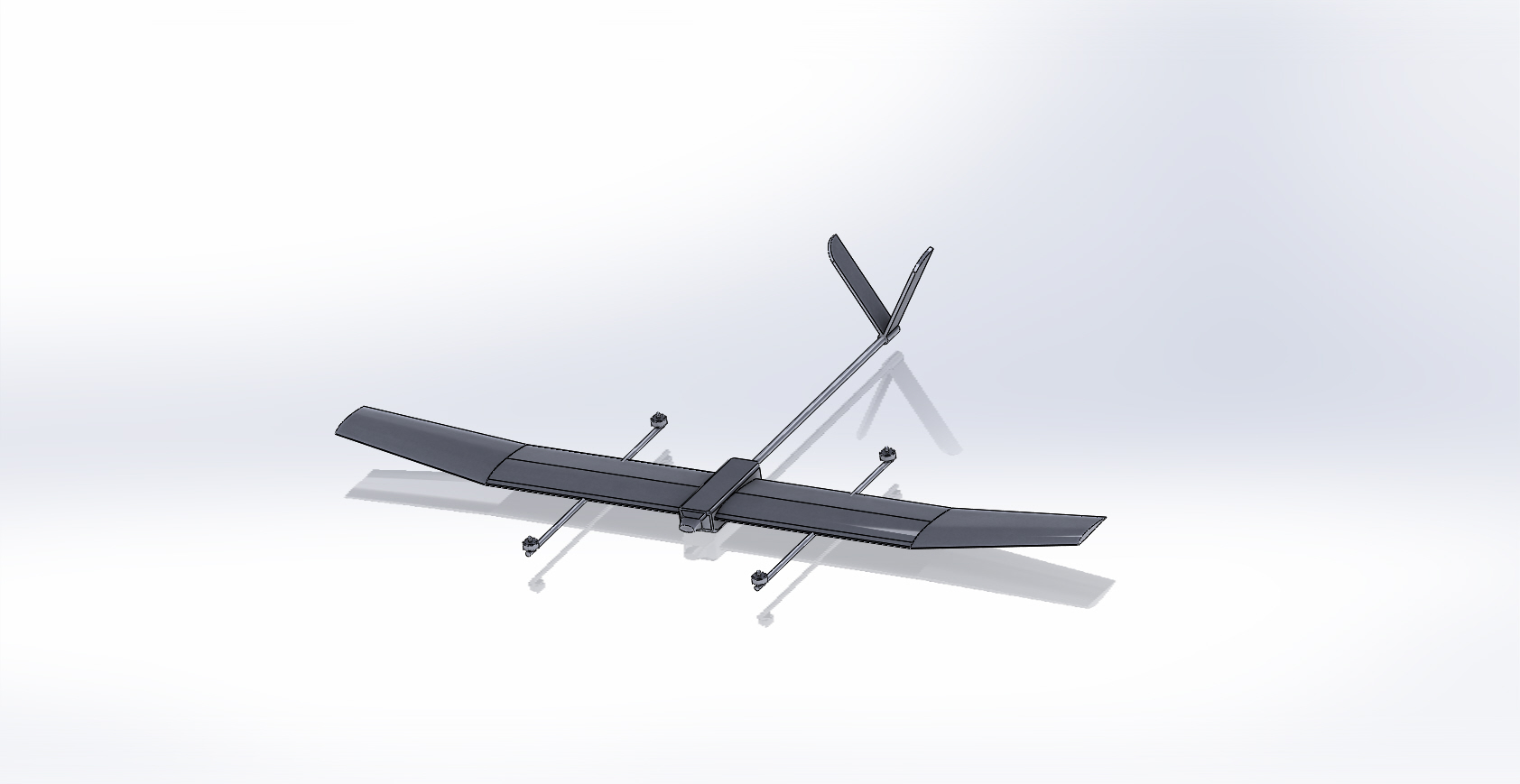

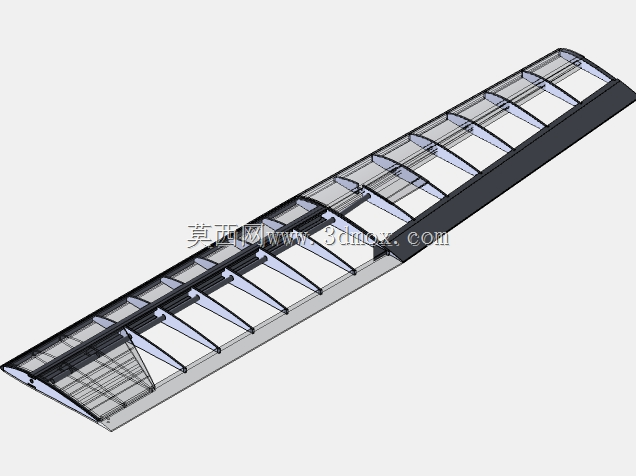

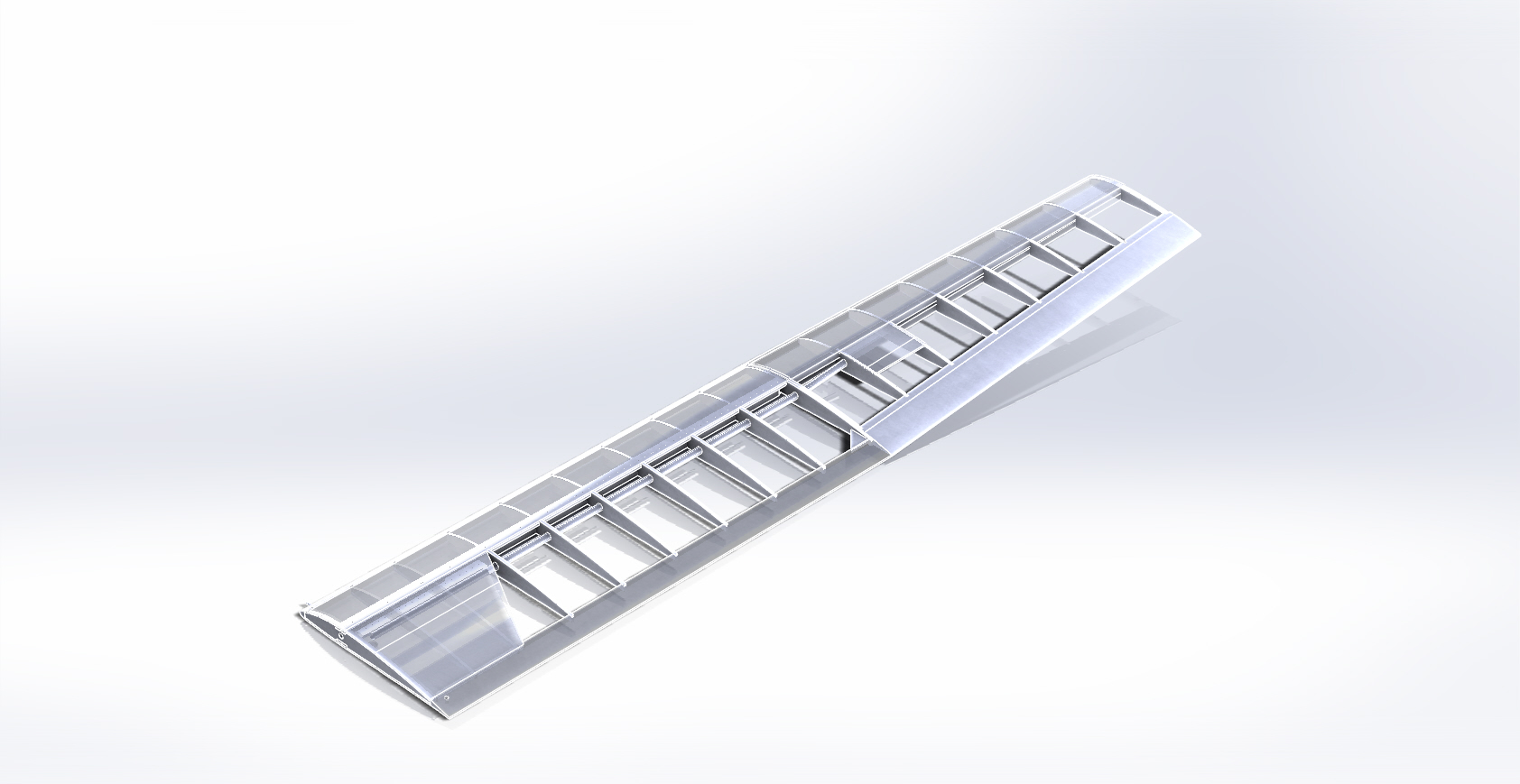

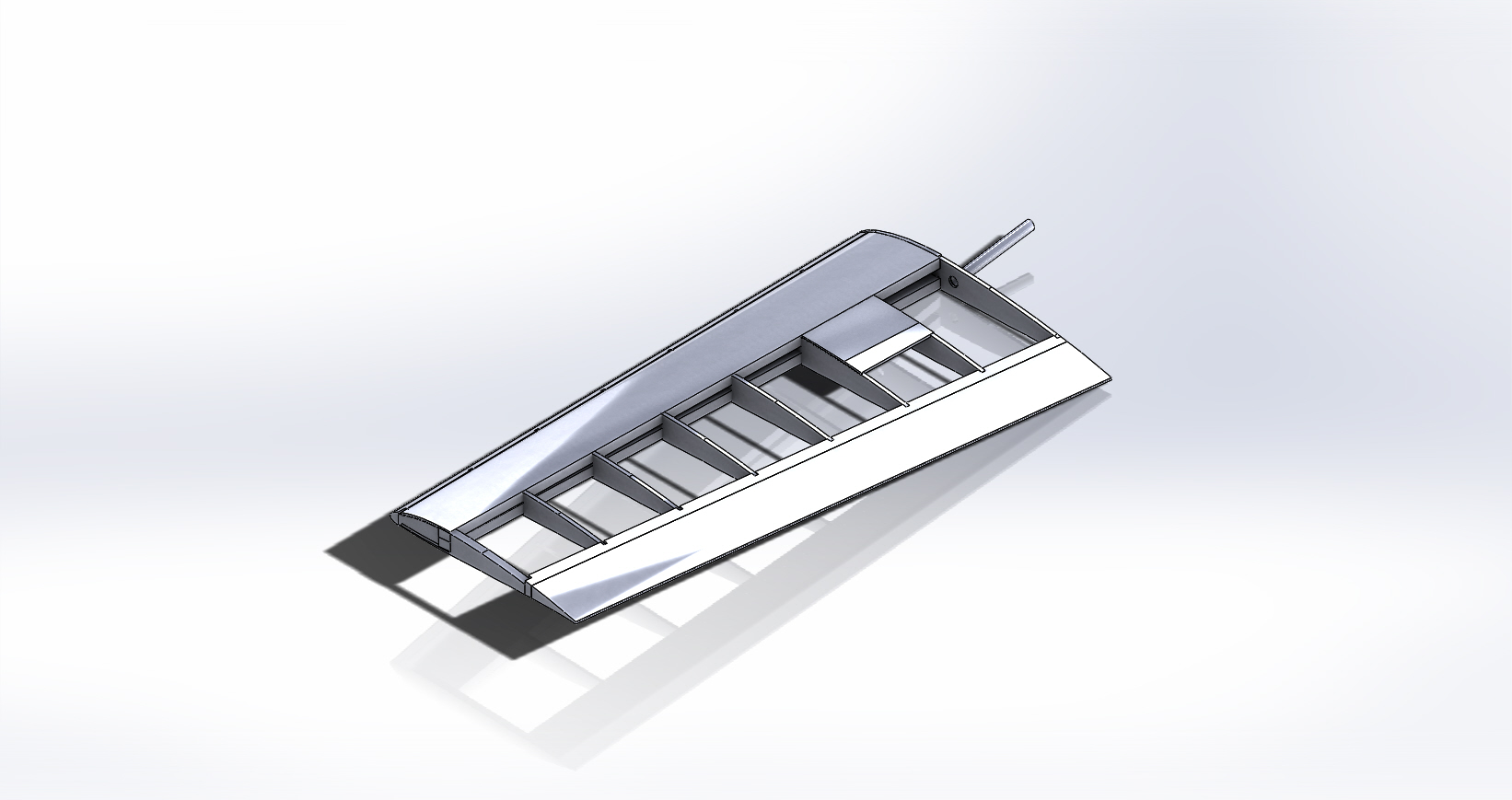

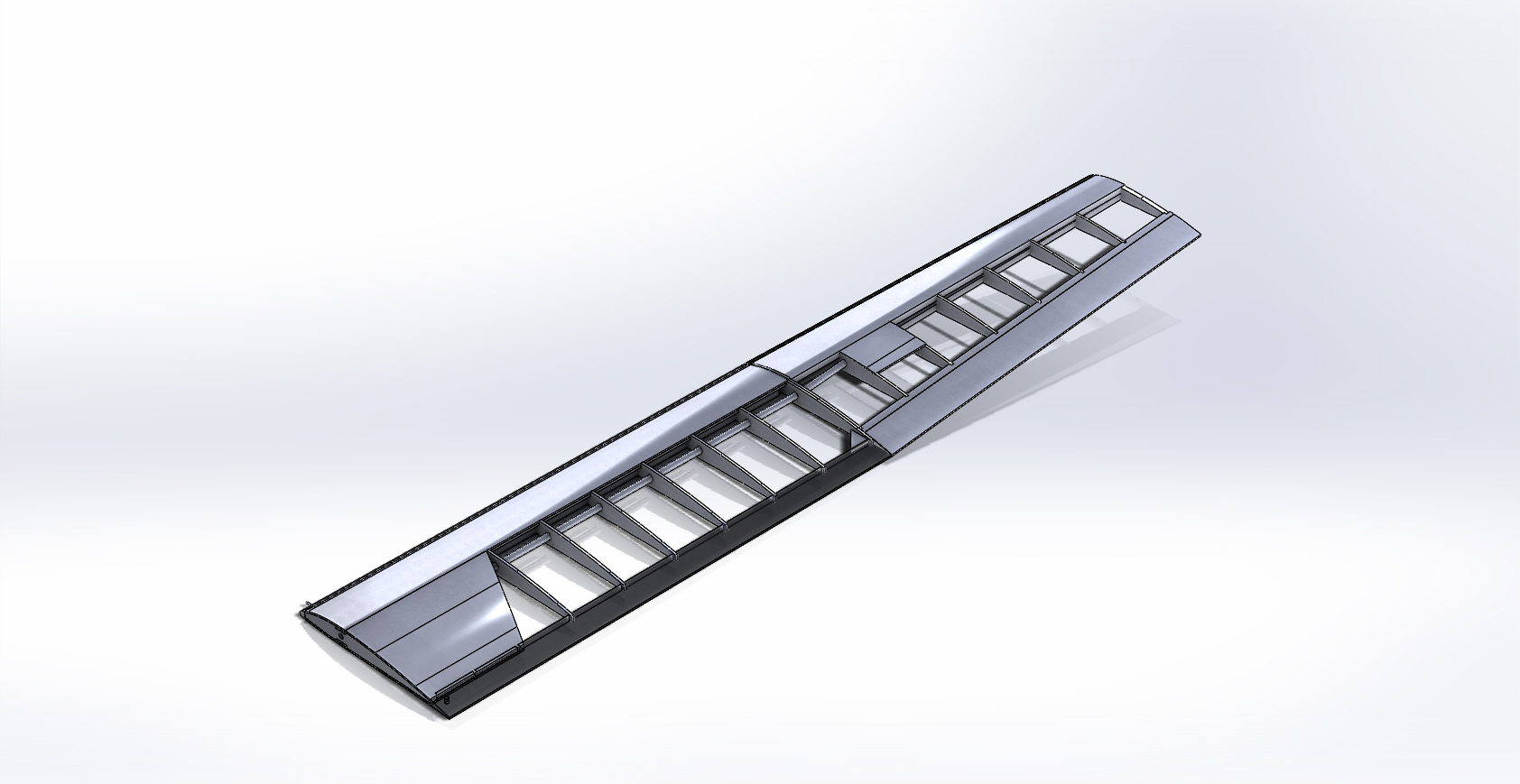

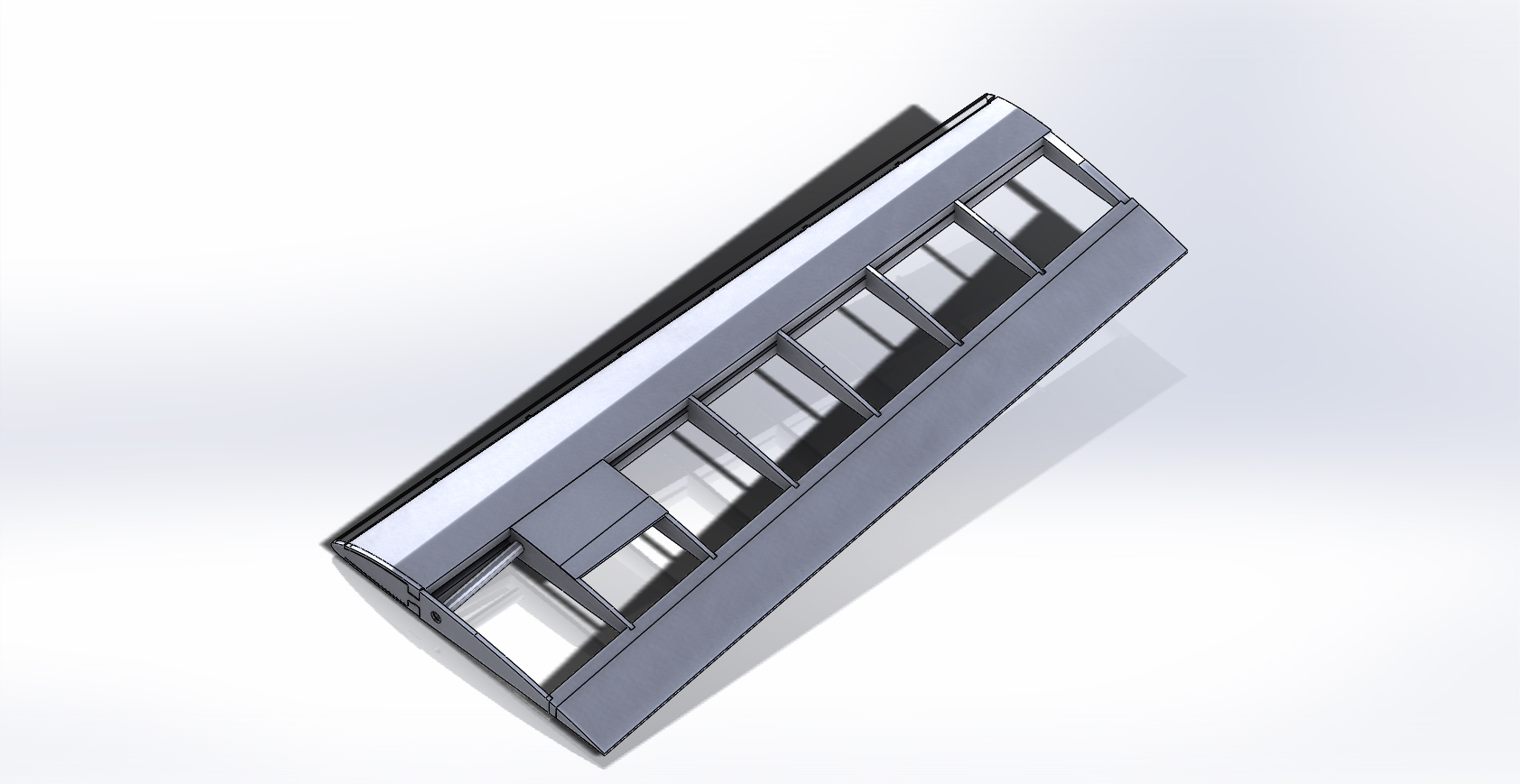

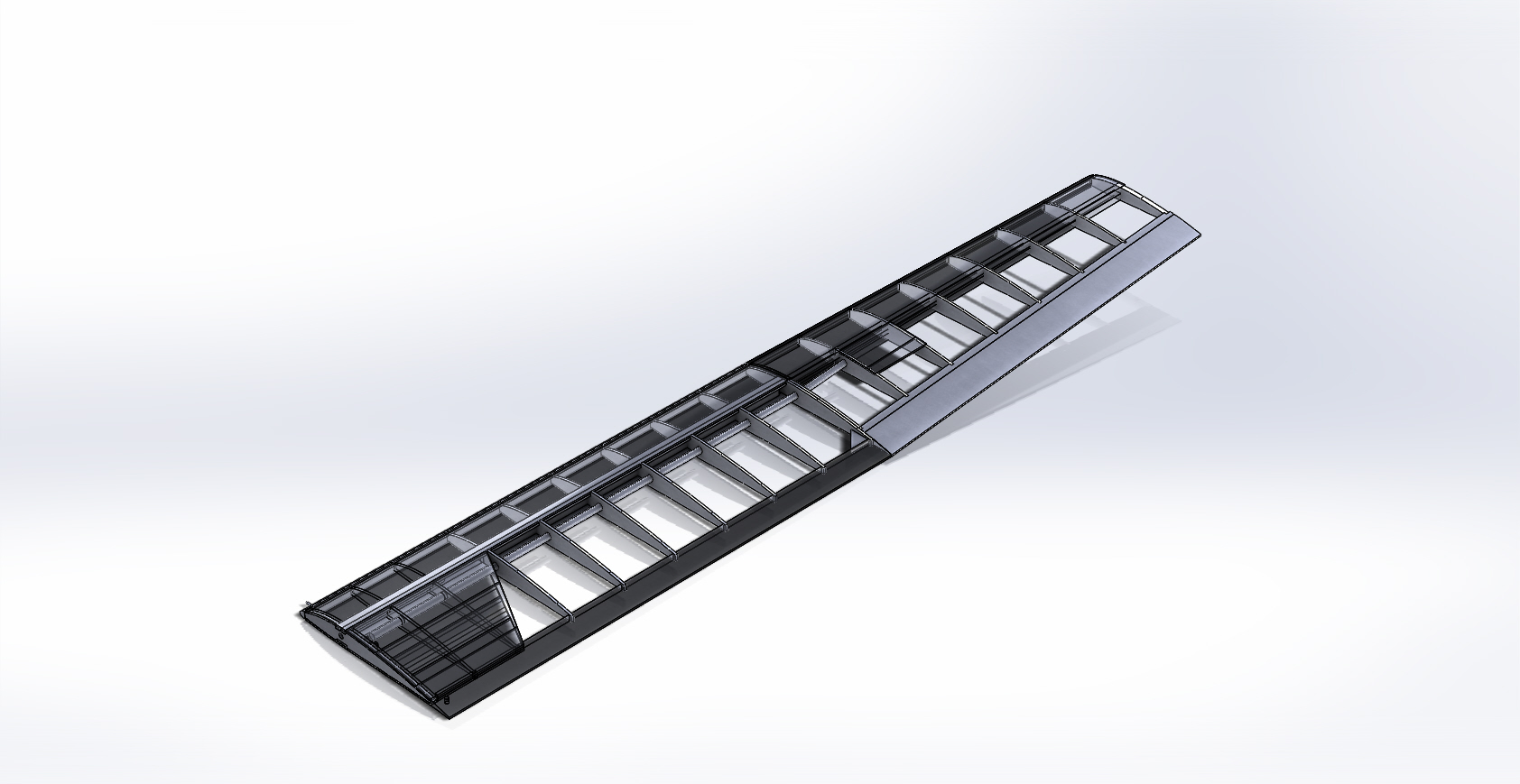

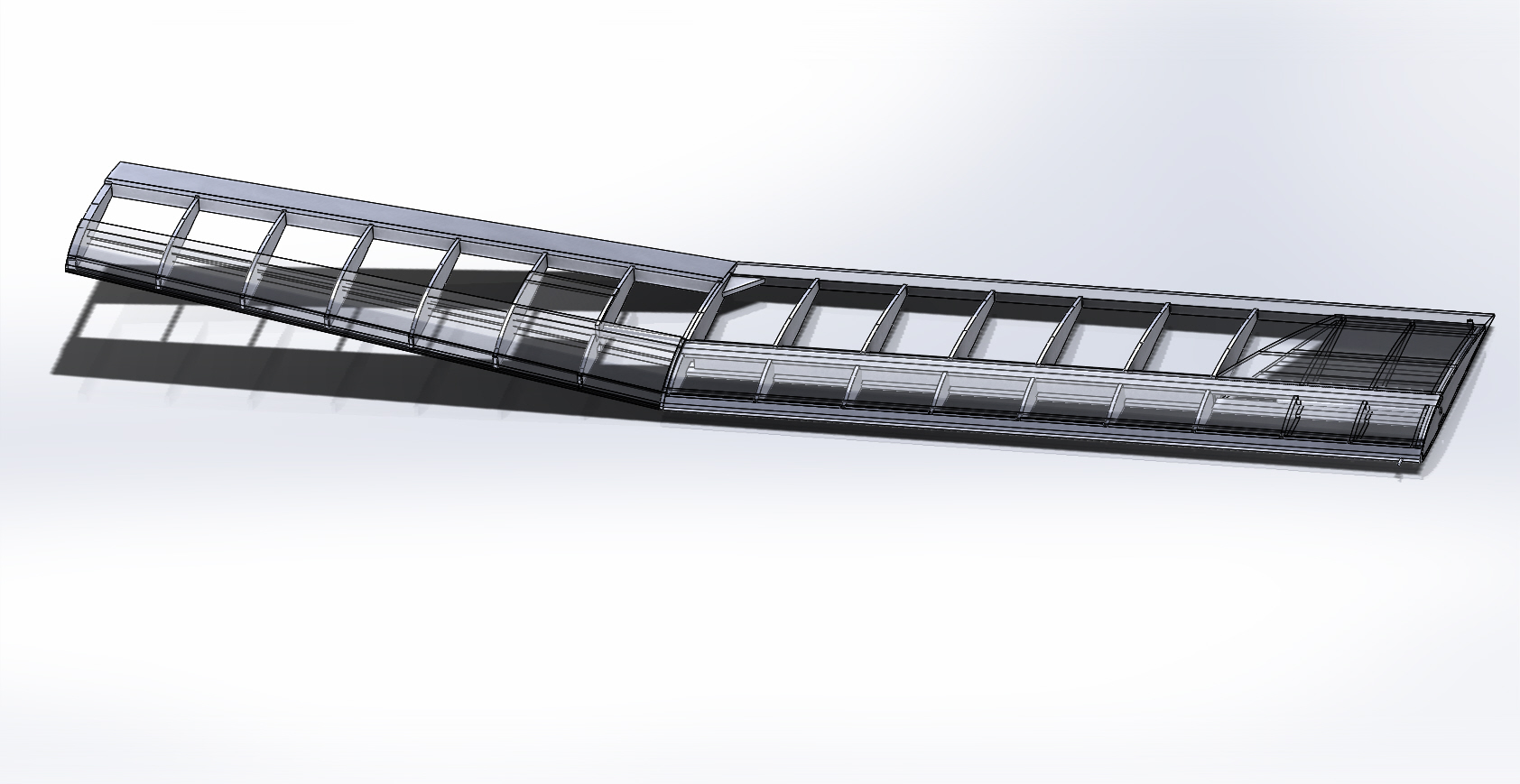

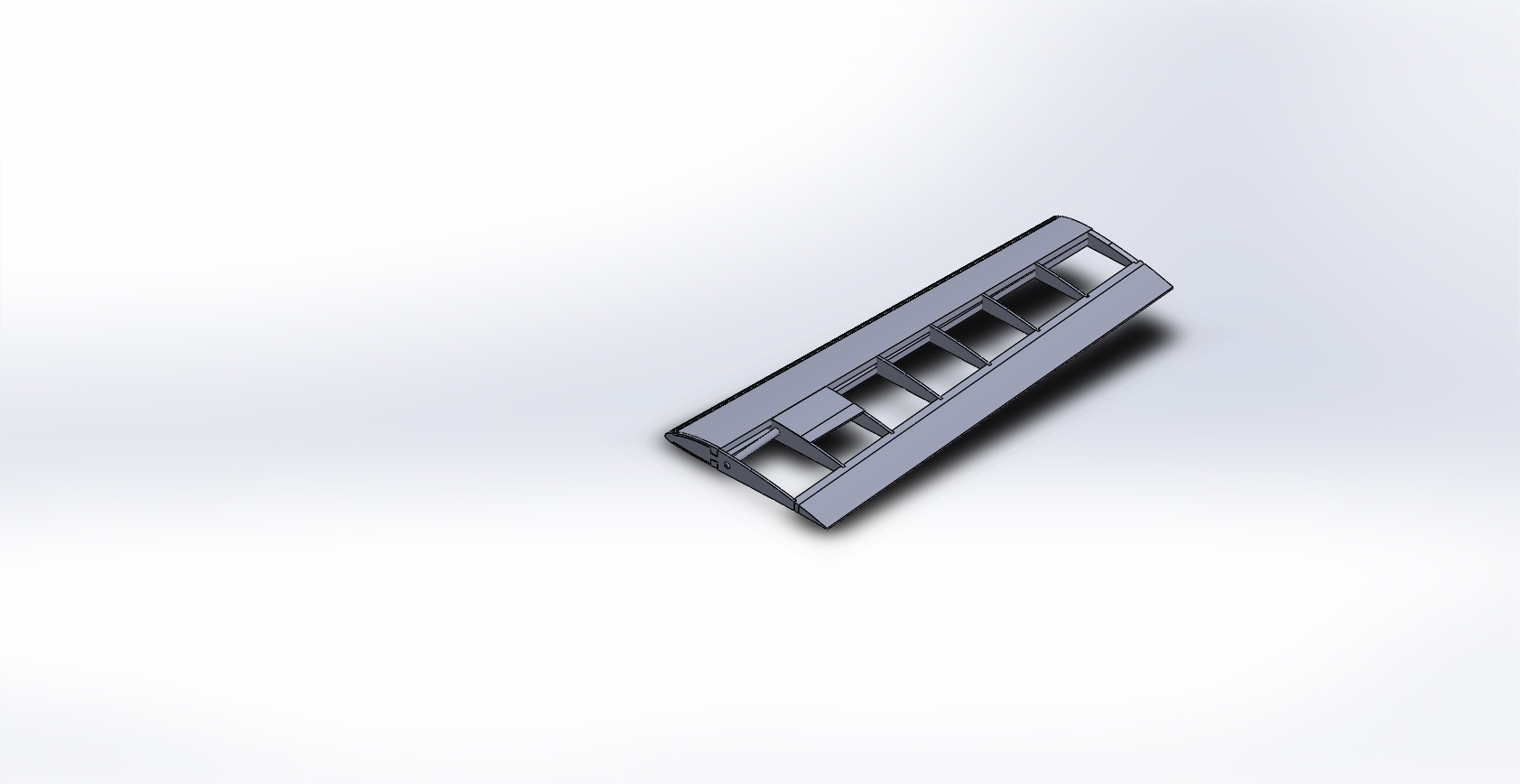

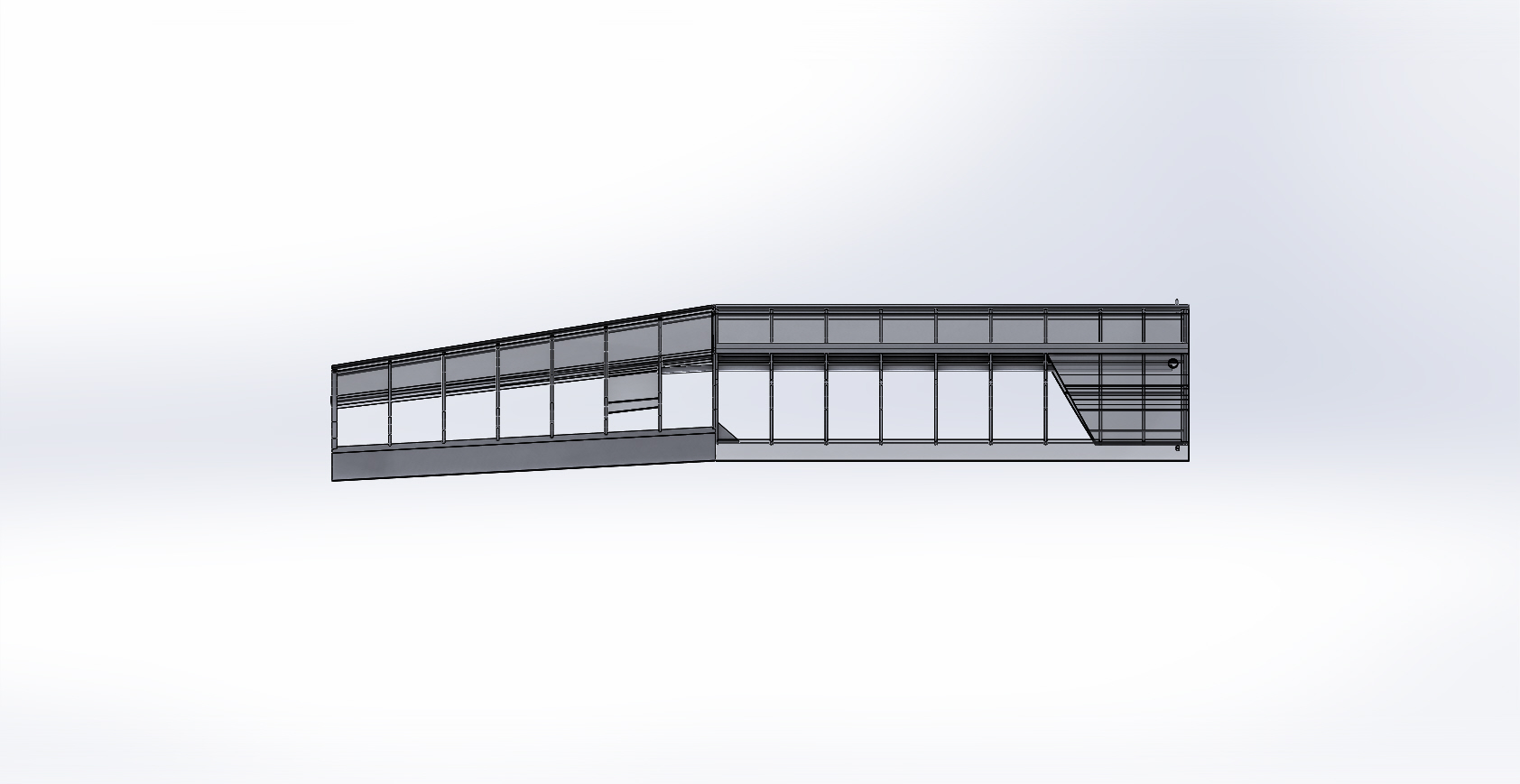

该结构件为适配长航时固定翼类无人飞行器设计的机翼内部承力框架组件，主要应用于低空测绘、管线巡检、农林作业类固定翼无人机的机翼装配环节，承担飞行过程中机翼蒙皮传递的气动载荷、机动飞行时的弯折扭矩，同时为机翼内部的舵机走线、燃油或电池舱预留安装空间。从实际使用场景来看，这类框架结构多布置于机翼的主承力翼段，也就是从机身侧机翼根段向外延伸至翼展三分之二的核心受力区域，替代传统的实心翼梁加隔框的分体装配方案，减少装配环节的紧固件用量，降低整体结构重量。设计过程中优先考虑了载荷传递路径的连续性，框架沿翼展方向呈等截面渐变收窄形态，每一组横向肋板的间距经过受力校核，既避免肋板过密导致的结构重量冗余，也防止肋板间距过大造成蒙皮在气动吸力作用下发生鼓胀变形，影响翼型精度进而降低飞行效率。框架的上下缘条采用一体化弯折成型的薄壁结构，与横向肋板之间通过预设的定位卡槽完成拼接，不需要额外设计复杂的连接角片，装配时可直接在卡槽位置涂覆结构胶完成固定，适配小批量无人机的快速试制需求。从安装边界来看，该框架的根段预留了与机身主承力翼盒对接的安装平面，平面上预设的定位孔位可直接与机身侧的对接销配合，翼尖侧的框架端面预留了副翼舵机的安装支座，舵机的输出轴孔位与框架端面的同轴度公差控制在0.1mm以内，避免舵机工作时出现卡滞。框架内部的镂空区域一方面是为了减重，另一方面可直接沿框架的纵向空腔布置飞控信号线、动力线缆，不需要额外设计走线槽，线缆可通过肋板上预留的半圆形缺口完成固定，避免飞行过程中线缆晃动与结构件发生摩擦破损。结构的外形完全贴合所选的低速翼型内轮廓，框架装配完成后可直接在外侧铺设蒙皮，不需要额外做修形处理，蒙皮与框架的粘接面宽度均匀，能保证粘接强度的一致性，避免局部粘接应力集中导致飞行过程中蒙皮脱开。针对低空飞行可能遇到的突风载荷，框架的缘条厚度从翼根到翼尖呈线性递减，在保证翼根处抗弯强度满足3g机动过载要求的前提下，尽可能降低翼尖段的结构重量，减少机翼的颤振风险。
