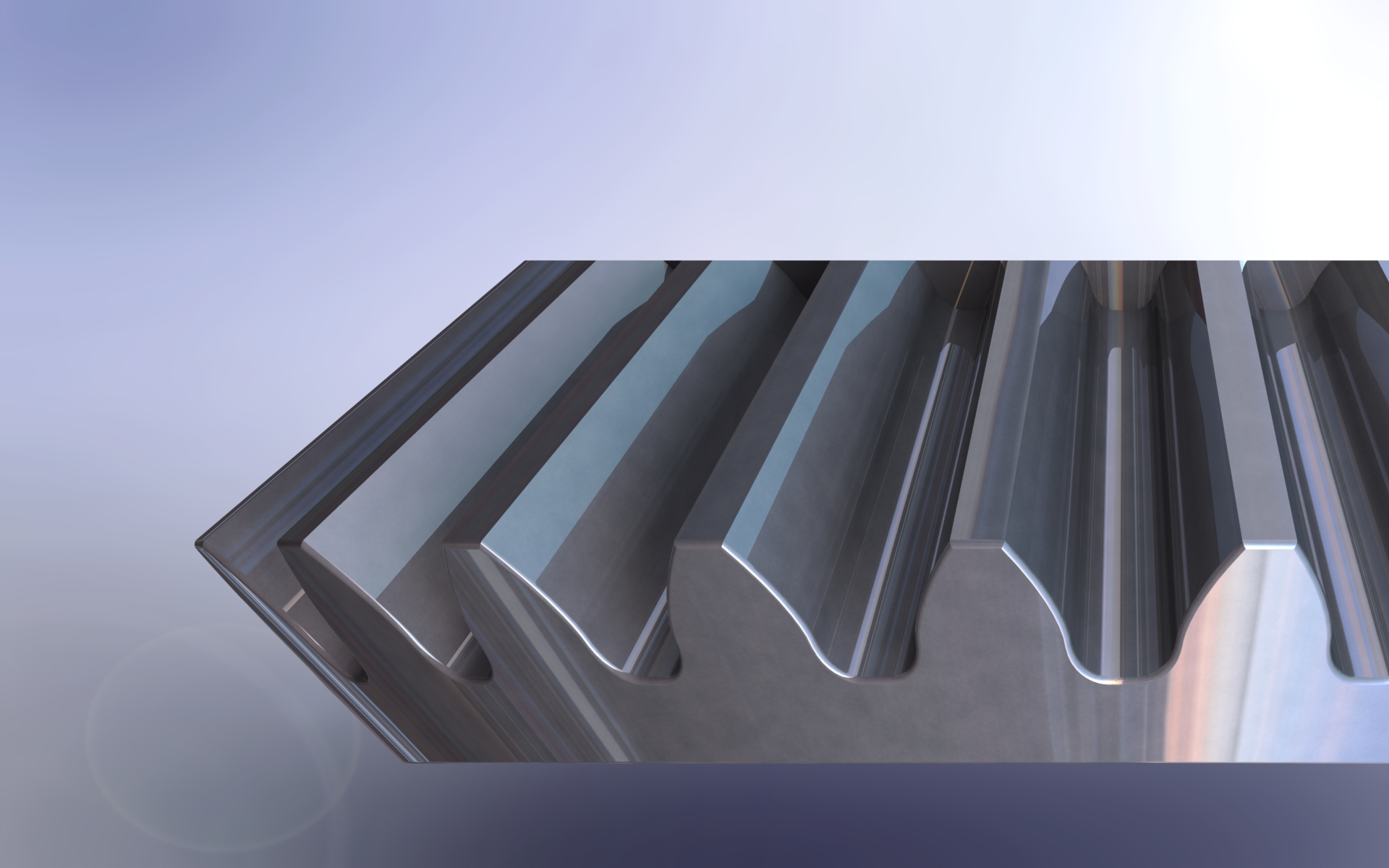

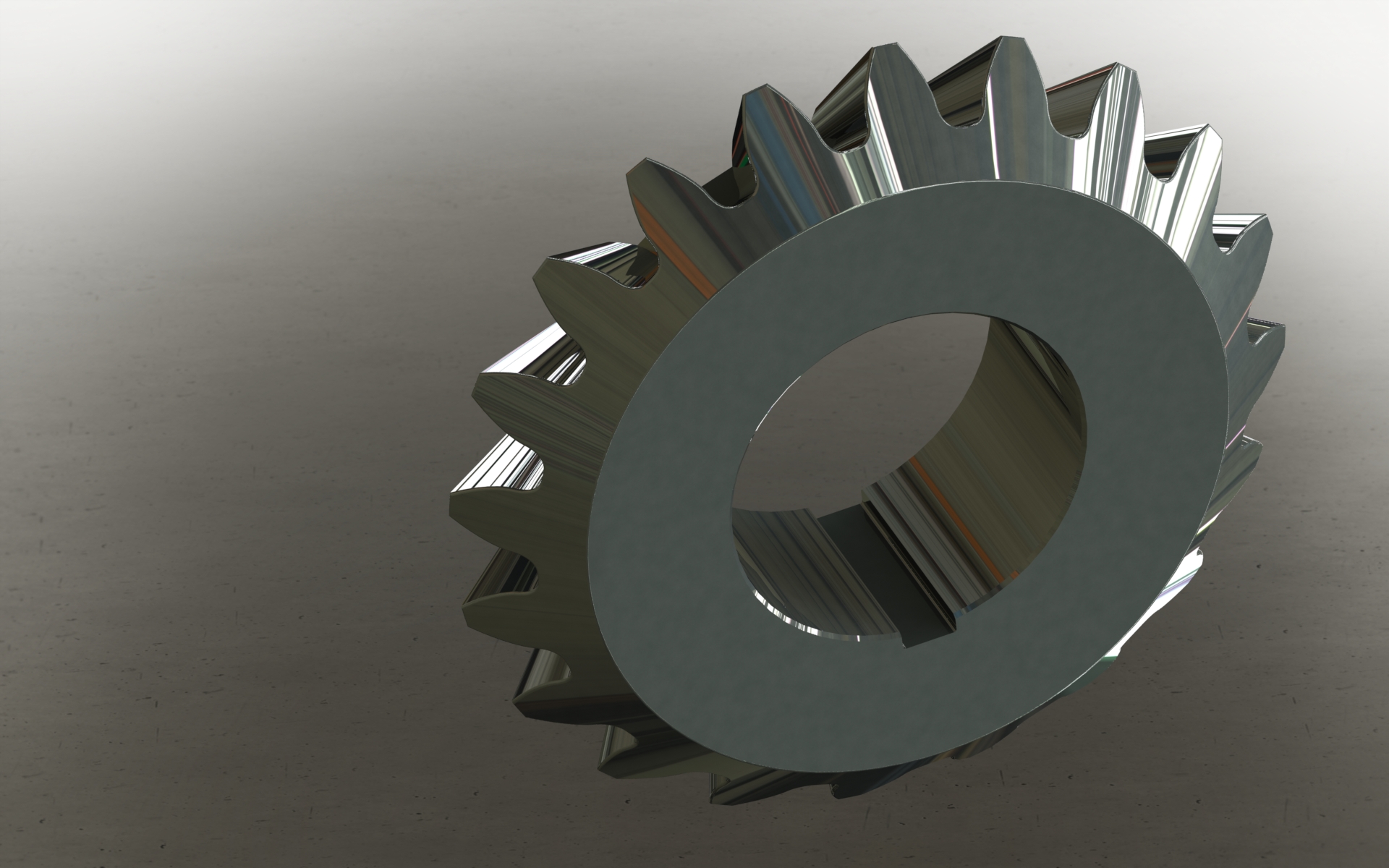

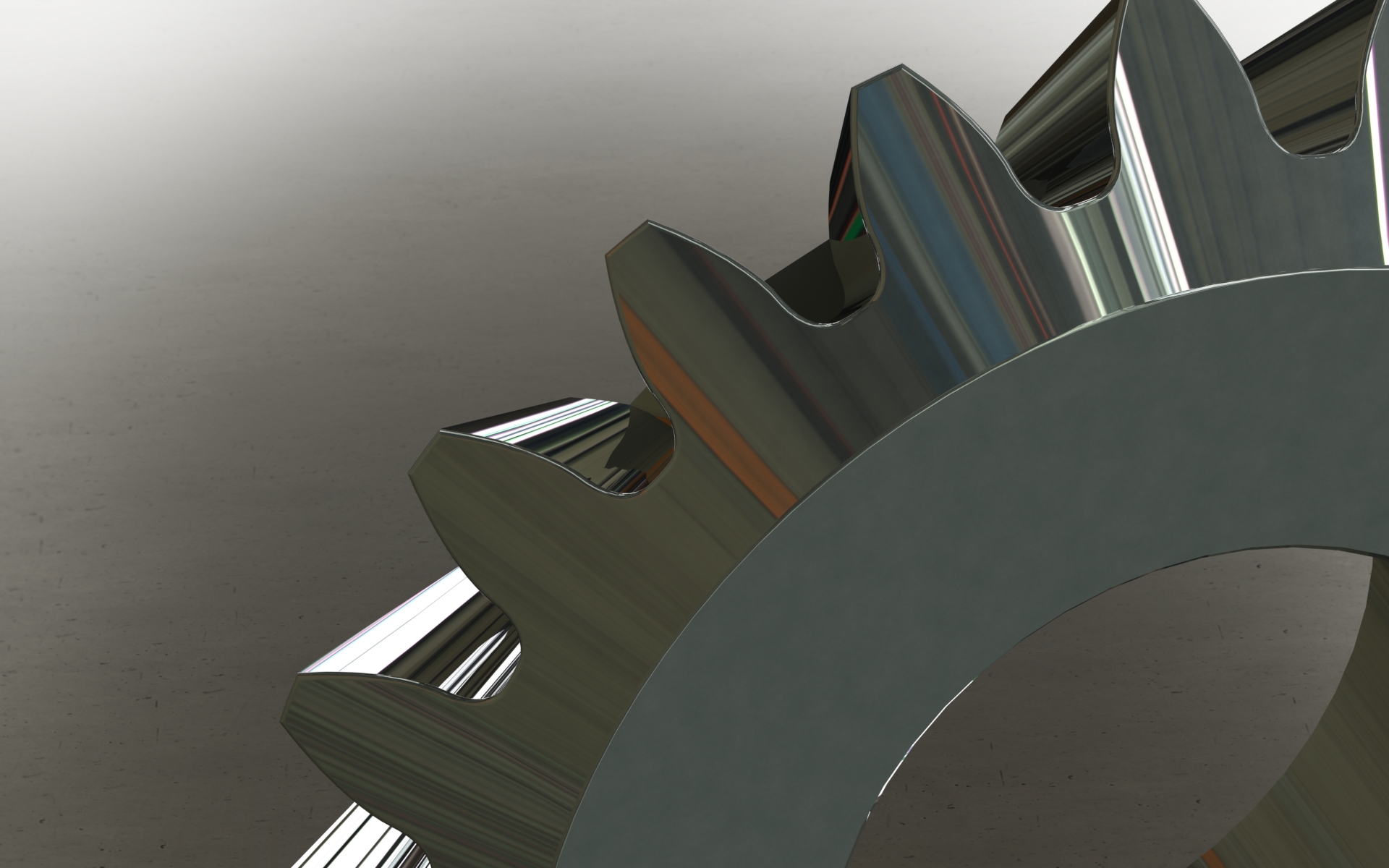

高精度金属斜齿圆柱齿轮传动构件

斜齿圆柱齿轮作为平行轴传动场景中应用极广的核心构件，相比直齿圆柱齿轮，其啮合过程是逐步进入、逐步退出的，齿面接触线沿齿宽方向呈斜线分布，啮合重合度更高，传动过程中冲击、振动与噪声显著降低，承载能力也有明显提升，在高速重载的传动工况下优势突出。这类齿轮常被应用在机床主轴传动箱、汽车变速器、工业减速机、输送设备驱动单元等场景中，承担动力传递、转速匹配、扭矩放大的核心作用，是整套传动链路中决定运行稳定性与使用寿命的关键零件。从设计逻辑来看，斜齿轮的螺旋角选取是核心权衡点，螺旋角过大会增大传动过程中的轴向力，提升轴承选型与轴系结构设计的难度，螺旋角过小则无法发挥斜齿轮传动平稳的优势，常规工业应用中螺旋角多选取8°到20°区间，部分重载场景会根据轴向承载能力做针对性调整。建模过程中需要重点关注齿廓的渐开线生成精度，齿根过渡圆角的处理直接影响齿轮的弯曲疲劳强度，若圆角过小会在长期交变载荷下出现齿根断裂风险，齿面的粗糙度要求也会根据传动转速做对应调整，高速工况下齿面通常需要做磨削处理以降低啮合摩擦损耗。安装边界方面，这类斜齿轮需要匹配对应精度等级的支撑轴承，抵消传动过程中产生的轴向力，轴与齿轮内孔的配合多采用过渡配合加键连接的形式，保证扭矩传递过程中无相对窜动，齿轮副的安装中心距需要严格控制在公差带范围内，中心距偏差过大会导致侧隙不合理，出现传动卡滞或反向回程间隙过大的问题。齿宽的设计需要匹配传动功率，在满足安装空间的前提下适当增大齿宽可以提升单齿承载能力，但齿宽过大容易出现载荷沿齿宽分布不均的偏载问题，通常会根据齿轮模数选取合理的齿宽系数。实际装配时需要保证相啮合的一对斜齿轮螺旋角大小相等、旋向相反，啮合接触斑点需要分布在齿面中部位置，若接触斑点偏斜则需要调整轴系平行度，避免长期偏载导致齿面局部磨损过快。日常运维中，这类闭式传动的斜齿轮需要搭配对应粘度的齿轮油做润滑，在齿面形成油膜降低摩擦损耗，同时带走啮合过程中产生的热量，开式传动场景则需要定期做齿面清洁与润滑脂补充，避免硬质颗粒进入啮合区域造成齿面点蚀或磨粒磨损。
