四旋翼无人机机架结构设计方案

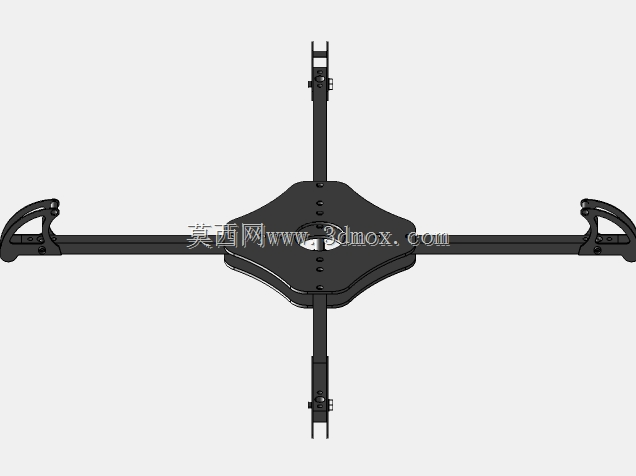

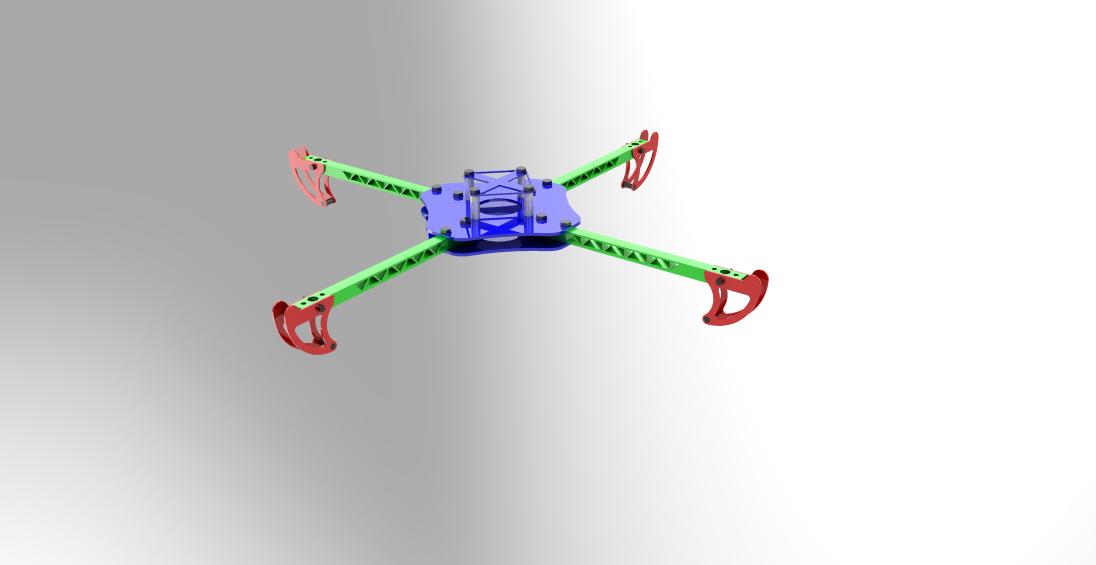

这套四旋翼机架是消费级航拍无人机的核心承载结构，日常作业中可搭载飞控板、电池、云台相机、GPS模块等核心部件，适配户外航拍、小范围地形测绘、低空巡检类作业场景，也可作为高校无人机结构教学、DIY飞控调试的基础承载平台。从结构设计逻辑来看，机架采用中心板加机臂的分体式布局，中心集成区域做了加厚分层设计，上下两层板预留了标准化的安装孔位，可兼容市面上主流的飞控安装尺寸，电池仓设置在中心板下方位置，能将整机重心控制在旋翼升力的中心交汇点，降低飞行过程中的姿态调整负载，减少飞控的修正功耗。四根机臂采用等角度十字分布，单根机臂做了镂空减重处理，在保证结构抗弯强度的前提下尽可能降低自重，机臂末端预留了电机安装座的固定孔位，可适配对应规格的无刷电机安装，机臂末端延伸的红色防护结构，能在低空飞行碰到障碍物时先接触外力，避免电机、螺旋桨直接受撞击损坏，降低炸机后的部件损耗率。安装边界方面，机臂展开后整机对角电机轴距适配常规四旋翼的动力配置，中心板的安装区域可容纳常规尺寸的飞控、电调模块，机臂与中心板采用快拆式的连接结构，日常收纳时可快速拆卸机臂减小收纳体积，外出作业携带无需占用过多空间。结构受力层面，机臂的截面造型经过优化，飞行过程中电机产生的振动可通过机臂的结构传导分散到中心板区域，避免振动直接传递到云台挂载点，提升航拍画面的稳定性，机架的脚架部分与机臂末端整合设计，降落时可提供足够的离地间隙，避免挂载的云台相机触地磕碰，同时脚架的弧形结构可在硬着陆时吸收部分冲击能量，保护中心板上的精密电子元件。实际选型适配时，可根据搭载的设备重量选择对应厚度的机臂材质，搭配对应拉力的电机与螺旋桨，即可满足不同载重需求的飞行作业要求，整套结构没有冗余的设计部件，所有安装孔位都对应实际的部件安装需求，装配时无需额外打孔修改，可直接完成整机组装。
