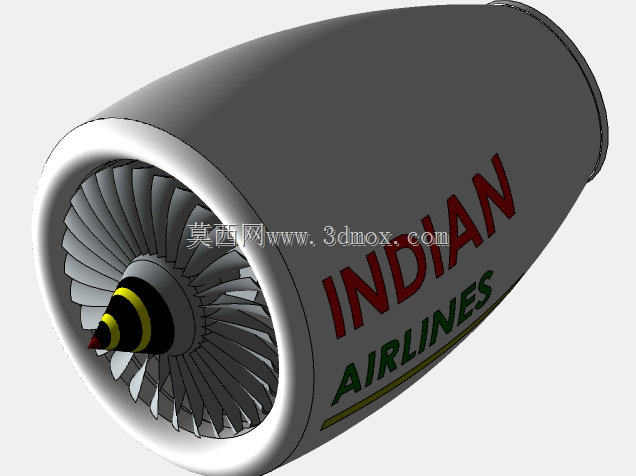

该喷气发动机结构设计面向民用支线航空动力场景,核心承担飞行器巡航阶段的推力输出任务,适配单通道客机的翼下吊装安装需求,整体结构围绕大涵道比涡扇的气动逻辑展开。从安装边界来看,进气道唇口采用圆弧过渡设计,避免来流畸变影响压气机工作效率,进气道与风扇段的对接法兰预留12处均布安装孔,可匹配标准发动机吊挂的连接接口,整机最大外径控制在1.8米级,长度约3.2米,满足翼下吊装时与机翼前缘、起落架舱的安全间隙要求,不会在起降阶段因气流扰动或结构形变产生干涉。设计过程中优先考虑风扇段的气动效率,一级风扇采用24片宽弦叶片布局,叶片叶型沿展向做扭转优化,根部弦长更大以承受离心载荷,叶尖间隙控制在0.8毫米以内,减少叶尖漏气损失;风扇前的整流锥采用三段式锥度设计,表面做流线型过渡,引导来流均匀进入风扇叶片通道,整流锥表面的警示色环为机务维护时的转动标识,可直观判断发动机转子是否处于静止状态。压气机段采用轴流式布局,各级静子叶片与转子叶片的间隙沿气流方向逐级缩小,匹配空气压缩过程中的压力变化,燃烧室段采用环形腔结构,预留燃油喷嘴安装位与点火嘴接口,可实现油气混合物的稳定燃烧,涡轮段对应压气机的级数做匹配设计,高压涡轮导向叶片采用气膜冷却结构预留冷却气道,可承受燃烧室出口的高温燃气冲刷。机匣部分采用分段式拼接结构,各段机匣之间采用止口定位加螺栓连接的方式,既保证装配时的同轴度要求,也方便后期维护时的分段拆解,机匣外表面预留管路安装座与传感器接口,可适配滑油管路、燃油管路以及转速、温度、压力传感器的安装需求。尾喷段采用收敛型出口设计,可加速高温燃气排出,与外涵道的冷气流混合后降低排气噪音,同时减少红外辐射特征。整个装配模型在设计时充分考虑了工程实际的装配逻辑,所有运动部件与静止部件之间都预留了合理的工作间隙,避免热态工作时因膨胀产生卡滞,各连接部位的紧固件规格统一,减少维护时的工具种类,适配民航领域的快速维护需求。
- 上一篇:Y型流体气体交汇排气导流结构
- 下一篇:中间旁路式涡扇航空发动机结构设计
- 全部评论(0)
- 模板大小: 869.14 KB
- 售价:5金币
- 下载次数: 38
- 系统要求: SOLIDWORKS
- 软件分类: 发动机
