星型六缸旋转航空动力装置结构

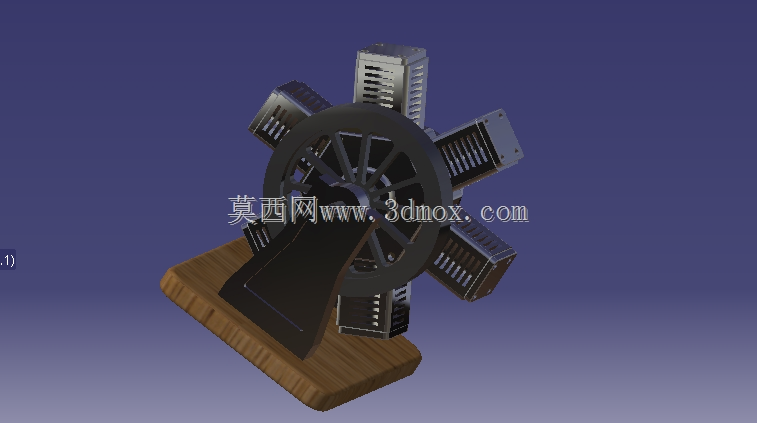

这类星型排布的六缸旋转动力结构，早年广泛应用在轻型通航飞机、早期螺旋桨飞行器的动力输出端，部分小型特种作业地面设备也会采用这类结构做紧凑化动力输出。不同于直列、V型缸体的固定排布逻辑，旋转式缸体结构在运行时，缸体随输出主轴同步回转，能省却额外的散热风扇结构，依靠缸体旋转带来的高速气流直接完成散热，适配低速大扭矩的输出需求，在低空低速飞行器上能有效降低动力系统的自重占比。从结构设计逻辑来看，六个缸体沿中心轮毂呈放射状均匀排布，每相邻缸体夹角保持60度，能保证各缸做功行程均匀错开，输出扭矩的波动幅度远小于同缸数的直列结构，中心位置的大直径带辐条轮毂既是动力输出的传动轮，也承担了旋转配重的作用，平衡各缸往复运动产生的惯性力，降低整机运行时的振动量级。底部的木质安装基座是展示用承托结构，实际装机场景中，该动力装置通过中心主轴的轴承座与机身承力框架连接，安装边界需要预留缸体旋转的圆周空间，径向尺寸要覆盖缸体回转的最大外径，轴向安装尺寸要匹配主轴输出端与螺旋桨的连接长度，避免缸体旋转时与周边机身构件、管路发生干涉。设计这类结构时，首先要确定单缸的排量与总输出功率的匹配关系，再根据缸体旋转的离心力载荷，计算各缸连接臂的结构强度，尤其是缸体与中心轮毂的连接部位，要承受往复活塞的惯性力与旋转离心力的复合载荷，通常会做加强筋结构提升局部刚度。中心传动轮的辐条结构并非单纯减重，每根辐条的截面形状都要适配旋转时的气流走向，降低风阻损耗，同时兼顾旋转时的配重平衡，每个缸体的散热鳍片方向也顺着旋转气流的流向排布，最大化利用迎面气流带走缸体做功产生的热量，不需要额外设置水冷管路、散热水箱等附属部件，进一步压缩动力系统的整体重量。这类结构的进排气管路通常从中心主轴的中空位置布设，随缸体同步旋转，不需要复杂的旋转密封结构就能完成油气混合与废气排出，在早年的加工条件下，这种结构的零件通用性强，维护成本低，即便单个缸体出现故障，也能在野外作业场景下快速更换，不需要拆解整个动力核心。在做三维结构建模时，要重点关注各缸活塞与中心曲柄的配合公差，旋转缸体与固定主轴的同轴度要求，避免高速旋转时出现偏心振动，同时要预留火花塞、油路接口的安装位置，保证各部件在旋转状态下不会出现干涉。
