中间旁路式涡扇航空发动机结构设计

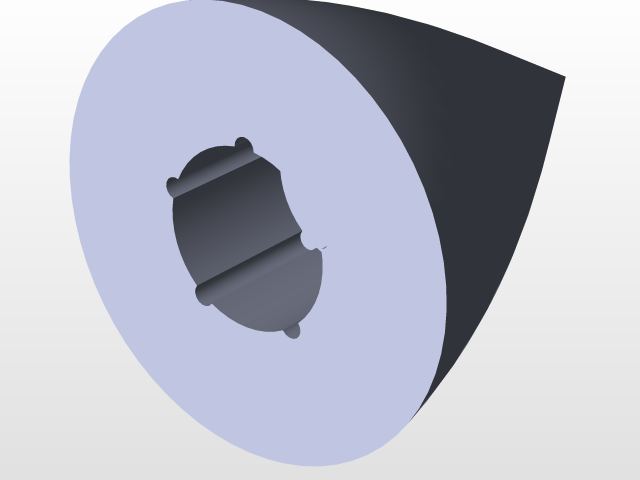

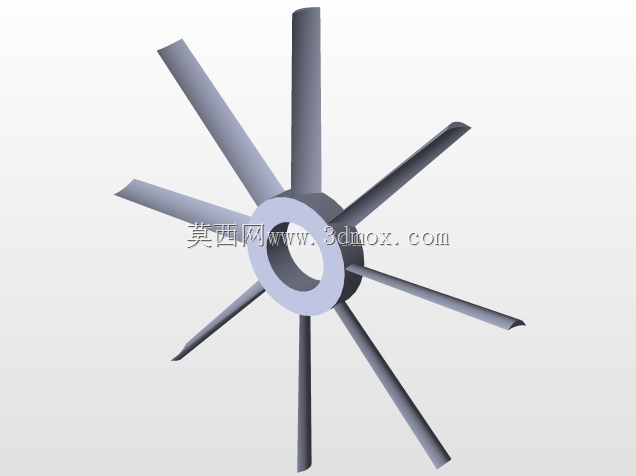

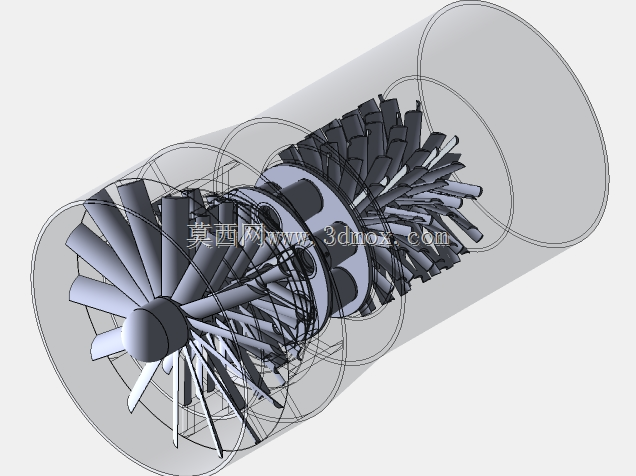

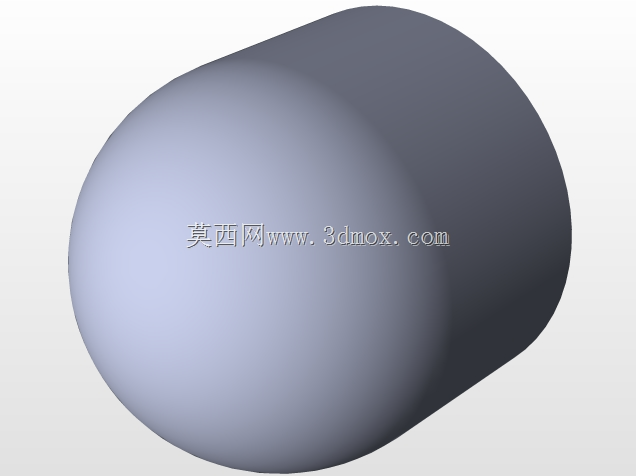

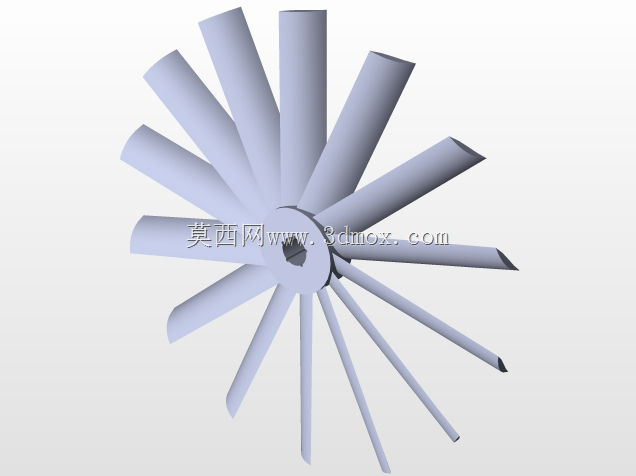

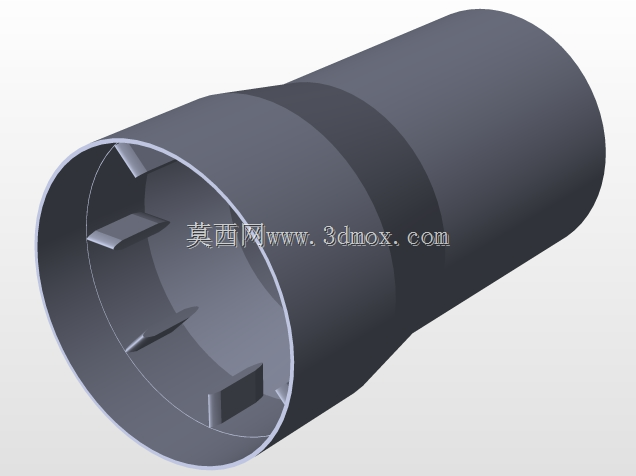

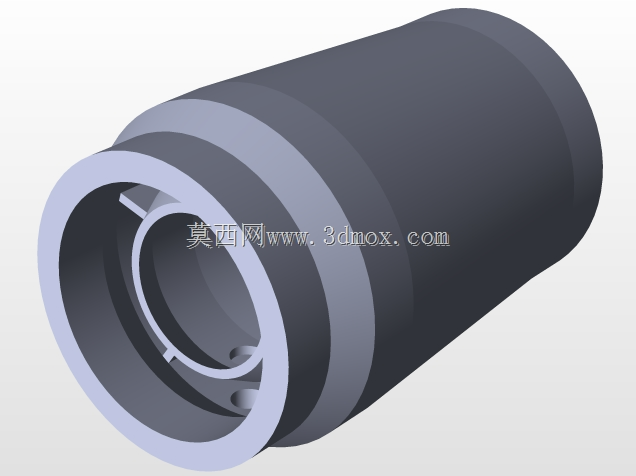

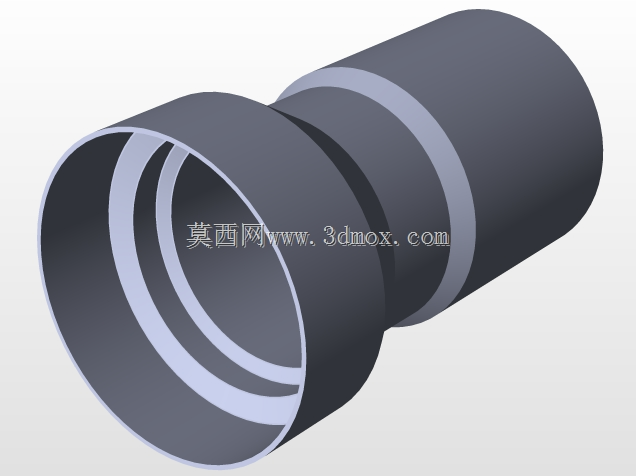

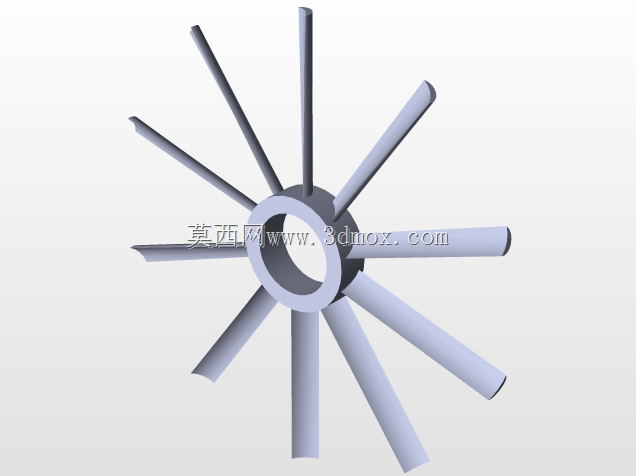

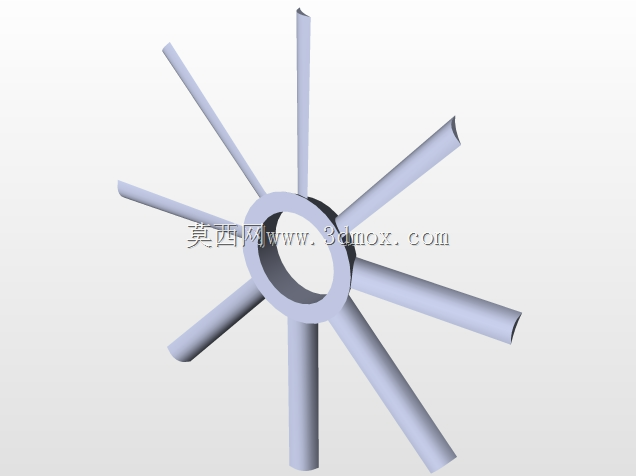

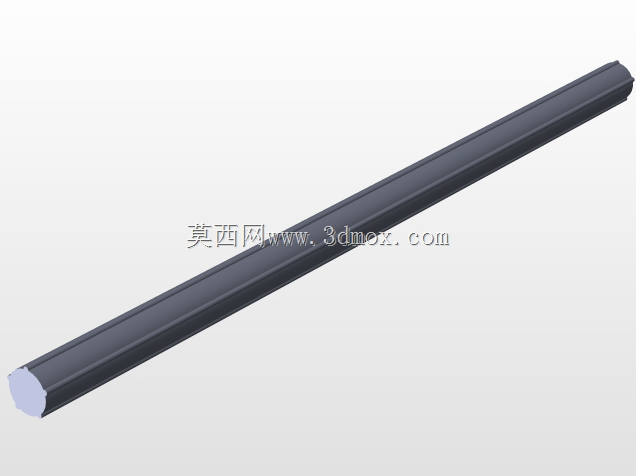

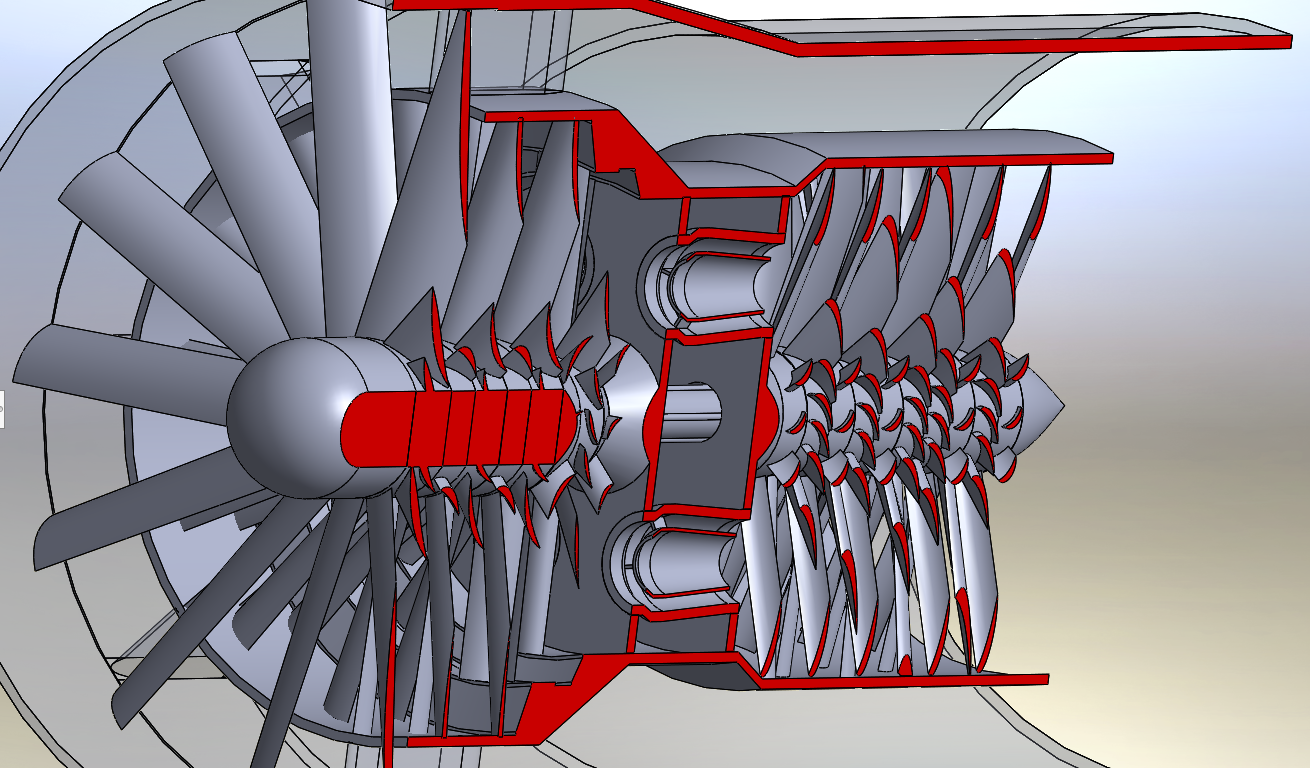

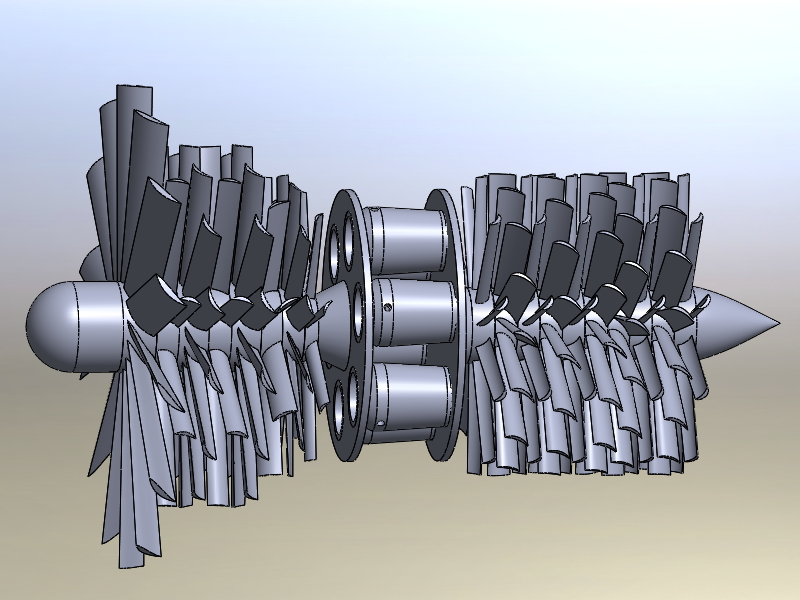

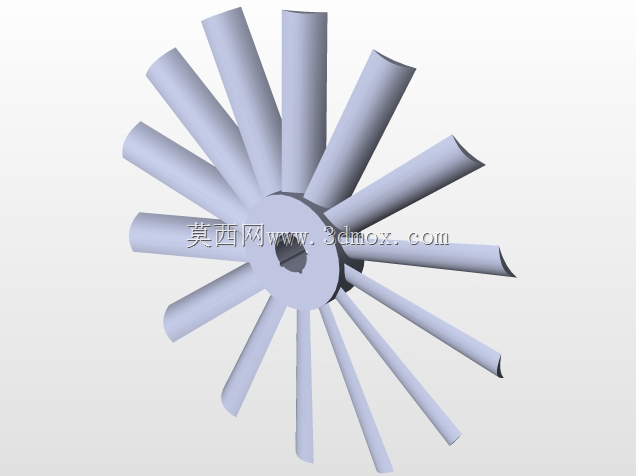

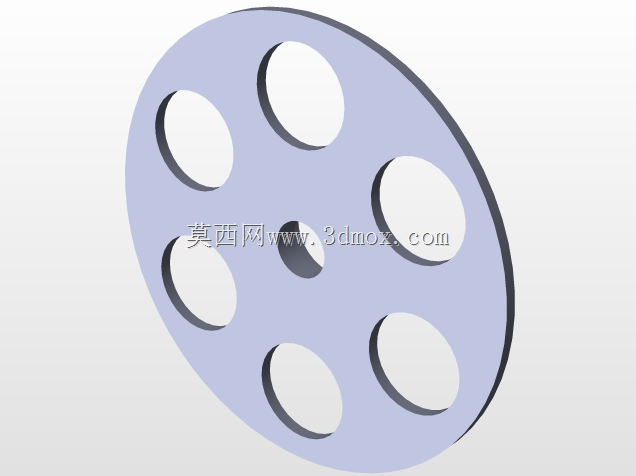

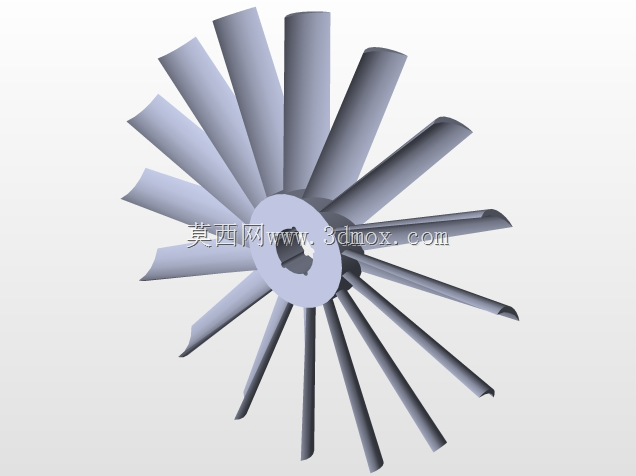

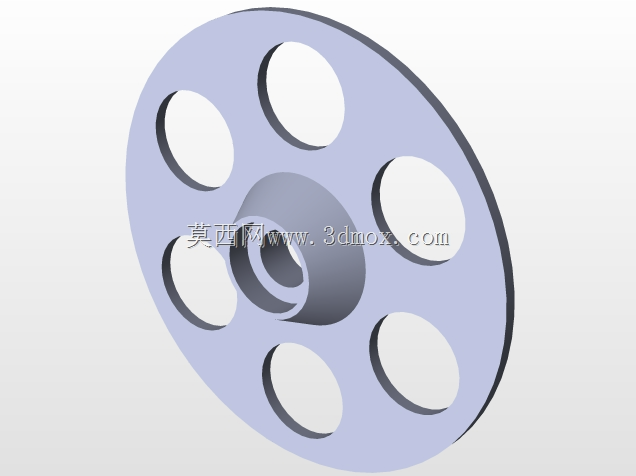

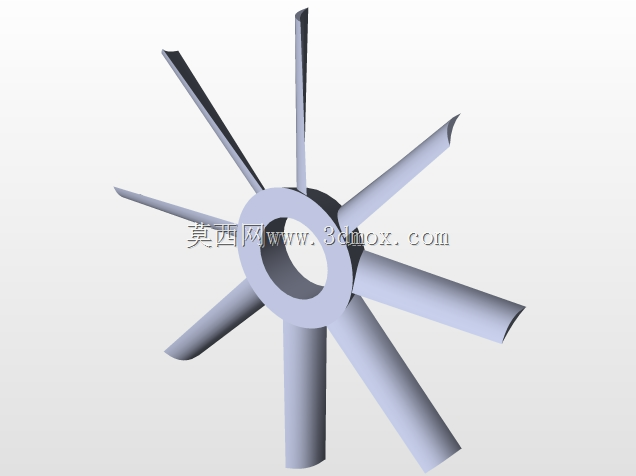

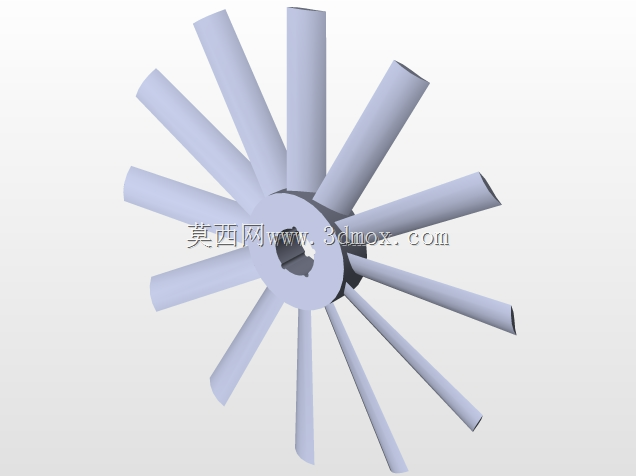

该结构对应航空推进领域的中间旁路涡扇动力装置，核心应用场景覆盖民用支线客机动力选型参考、航空类院校动力结构教学演示、小型通航飞行器动力方案验证领域，区别于纯涡喷结构的高油耗特性，旁通结构的引入可在亚音速飞行区间有效提升推进效率、降低单位推力燃油消耗，适配多数常规巡航速度下的航空推进需求。从结构功能划分来看，该模型完整还原了涡扇动力的核心做功单元：前端大尺寸风扇级为外涵道提供主要推力来源，气流经风扇后分为两路，一路进入外涵道直接喷出产生冷端推力，另一路进入后续压气机级完成逐级增压；压气机段采用多组轴流叶片排布，通过逐级压缩提升进气压力，为燃烧室提供高压进气条件；涡轮段对应布置多级动叶与静叶结构，依靠燃烧室喷出的高温高压燃气驱动涡轮旋转，通过同轴结构带动前端风扇与压气机持续运转，形成完整的做功循环。设计过程中优先保证核心流道的同轴度要求，所有叶片级的安装基准均统一到中心转轴轴线上，避免运转过程中出现动平衡超差问题；叶片叶型参考常规轴流叶片的气动型线设计，兼顾建模还原度与结构合理性，相邻叶片排之间预留足够的轴向间隙，避免实际运转中出现叶尖碰磨、气流干涉等问题；机匣部分采用分段式结构设计，对应风扇段、压气机段、涡轮段分别设置独立机匣段，既方便后续拆解观察内部结构，也符合实际航空发动机的装配维护逻辑。安装边界方面，该结构的核心承力点位于中心转轴的前后支撑位，前端进气锥、后端尾喷口均为同轴等径设计，可直接适配常规航空发动机台架试验的安装接口，外涵道外壁为光滑回转面，无突出的不规则结构，可直接匹配飞行器吊舱的内部安装轮廓，不需要额外做结构修形即可完成装机适配；整体径向尺寸以风扇级叶片的叶尖回转直径为最大边界，轴向尺寸从进气锥前端到尾喷口后端保持连续的流道轮廓，没有超出主安装面的突出结构，在做整机装配干涉检查时可直接以回转体轮廓做快速碰撞校验。需要注意的是，该结构侧重核心做功单元的还原，未包含外部管路、附件机匣、燃油调节系统等附属部件，在做完整动力系统建模时可基于该核心流道结构向外拓展附属部件的安装位，核心转轴的连接法兰位置预留了标准的传动接口，可直接连接附件传动齿轮箱，满足后续附属系统的动力取给需求。
