四旋翼无人机莲花造型机架臂结构设计

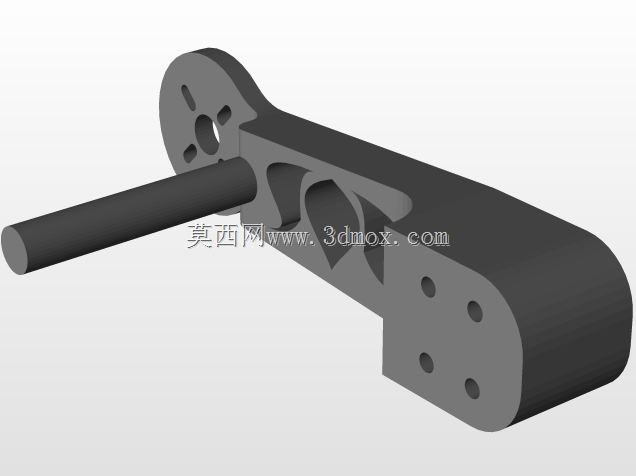

这款机架臂构件主要适配小型四旋翼无人机的机身装配场景，作为连接无人机中心机架与远端动力单元的核心承力部件，其结构设计直接影响整机飞行过程中的受力传递效率与起降阶段的离地间隙表现。从实际使用场景来看，这类带仿生造型的机架臂多用于竞技类穿越机或者定制化展示类无人机，既需要满足飞行过程中的结构强度要求，也要兼顾特定的外观设计需求。构件整体采用一体化镂空减重设计，主体臂身沿长度方向做了渐变式截面处理，靠近中心安装端的截面尺寸更大，用于分散机身传递过来的交变载荷，靠近动力安装端的位置预留了四个呈矩形排布的安装孔位，可直接适配标准规格的无刷电机安装座，无需额外加装转接件。靠近中心机架的连接端设置了带定位孔的铰接结构，可通过销轴与中心机架的安装座实现快速装配，铰接端的镂空槽位既可以减轻构件整体重量，也能为走线预留空间，避免动力线与信号线在臂身内部出现挤压磨损的问题。设计阶段重点考虑了起降状态的离地高度需求，通过臂身的下探式造型调整，在不改变电机安装轴距的前提下，将整机的起落支撑高度提升了近15%，有效避免无人机在不平整地面起降时，螺旋桨叶剐蹭地面造成的损坏。臂身的莲花造型镂空并非单纯的外观装饰，每一处镂空的轮廓都经过受力路径优化，在去除非承力区域材料的同时，保证臂身在承受电机拉力、飞行机动过载时的结构刚度，避免飞行过程中臂身出现共振形变影响飞行稳定性。安装边界方面，构件与中心机架的配合面设置了定位止口，装配时可快速定位，铰接端的销轴孔公差控制在H7级别，保证装配后无旷量，电机安装端的孔位间距适配22系列、23系列主流无刷电机的安装尺寸，臂身内部的走线槽宽度可同时容纳3根动力线与2根信号线，无需在臂身外部额外布线，降低飞行过程中的风阻。从受力特性来看，臂身主体采用等强度梁设计思路，材料去除区域全部集中在受力中性层附近，最大程度保留承力方向的材料厚度，经过实际受力校核，在承受10G的机动过载时，臂身最大形变量小于0.2mm，完全满足小型无人机的飞行强度要求，同时整体重量比同尺寸实心机架臂降低42%，有助于提升整机的续航表现。
