农田水位监测固定翼无人机结构设计

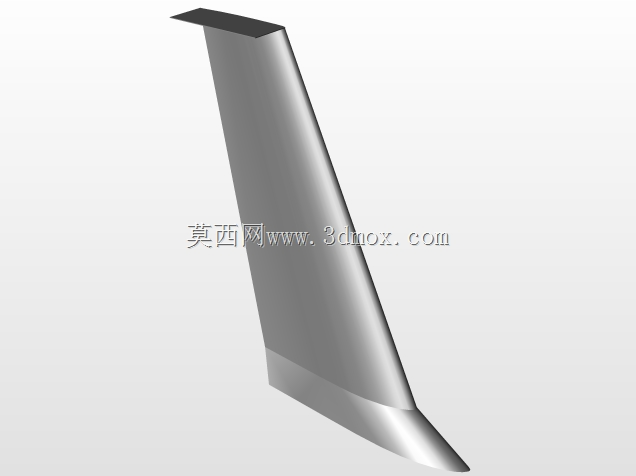

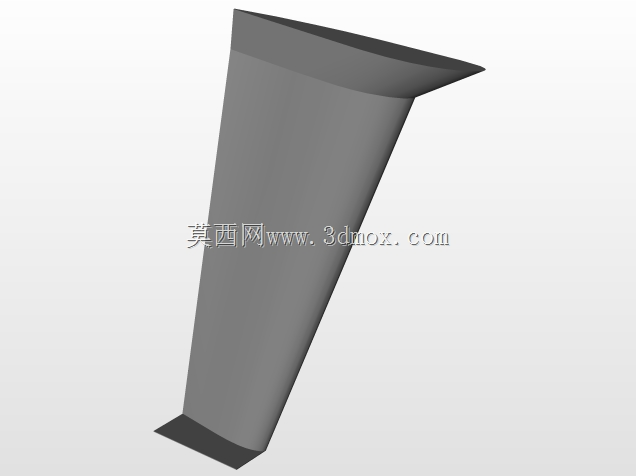

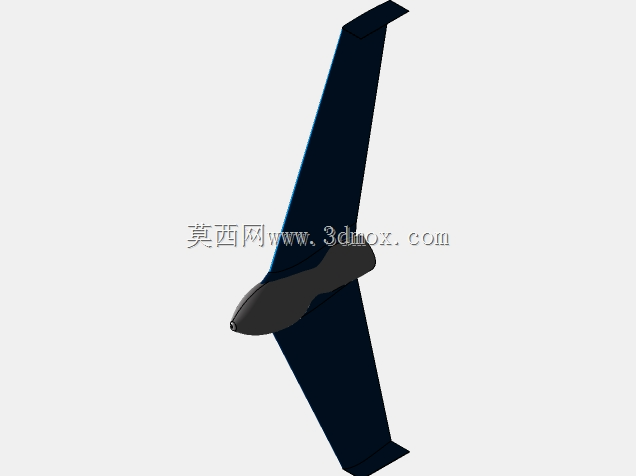

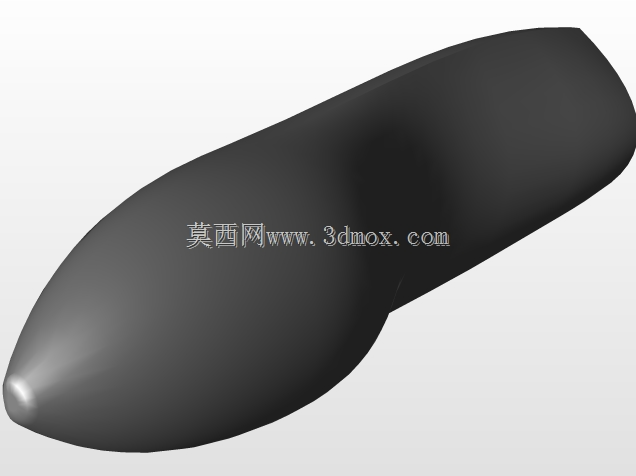

这款固定翼飞行器的结构设计，核心围绕农田作业场景的低空巡检需求展开，区别于消费级航拍无人机的构型，整体采用高展弦比上单翼布局，机翼与机身融合过渡段做了流线型修型，能够在低动力输出状态下维持较长的留空时间，适配连片农田的大范围巡航作业需求。机身头部做了钝圆整流设计，内部预留了光电载荷安装舱位，可直接挂载可见光摄像模组，作业时沿预设航线飞行，能够实时采集农田地表的水位影像数据，替代人工逐块排查的传统作业模式，尤其适配南方稻作区连片水田的灌溉水位核查、涝期受灾面积快速统计这类场景。从结构安装边界来看，机身中段设置了设备安装隔舱，可集成飞控模块、动力电池、数据传输单元，各部件的安装位预留了标准固定孔位，无需额外打孔改造即可完成核心航电部件的装配；机翼采用一体化成型的结构思路，翼根与机身的对接处设置了快拆接口，外场作业时可快速完成机翼拆装，降低运输过程中的空间占用，常规家用车辆后备箱即可完成整套设备的转运，无需专用运输载体。尾翼采用垂直尾翼加水平安定面的常规布局，垂直尾翼后缘预留了舵面安装位，可搭配标准舵机实现航向控制，水平尾翼的安装位置避开了机翼下洗气流的主要影响区域，能够在低速巡航状态下维持足够的操纵稳定性，避免低空紊流状态下出现姿态失控的问题。整机的重心设计落在机翼平均气动弦长的前三分之一位置，搭配小迎角巡航的翼型选型，即使在搭载监测载荷的状态下，也能维持平稳的飞行姿态，不会出现载荷偏移导致的配平困难问题。机身下部预留了载荷快装挂点，除了水位监测用的摄像模组外，也可根据作业需求更换多光谱传感器，实现作物长势监测、病虫害巡查等拓展作业功能，机翼前缘做了加厚处理，能够应对低空飞行时可能遇到的杂草、细碎秸秆碰撞，降低外场作业的结构损坏概率。起落部分采用滑橇式轻量化设计，没有复杂的收放机构，既能够在平整的硬化路面完成起降，也可在压实的田埂、晒场这类非硬化场地完成起降作业，不需要专门修建起降跑道，适配农业作业区域的场地条件。整体结构没有冗余的装饰性设计，所有曲面修型均服务于气动效率提升与部件安装需求，各结构段的受力传递路径清晰，机翼升力可通过翼根对接结构直接传递到机身主承力框，避免长航时飞行过程中出现结构疲劳问题。
