车载手机支架用简易通气适配连接头

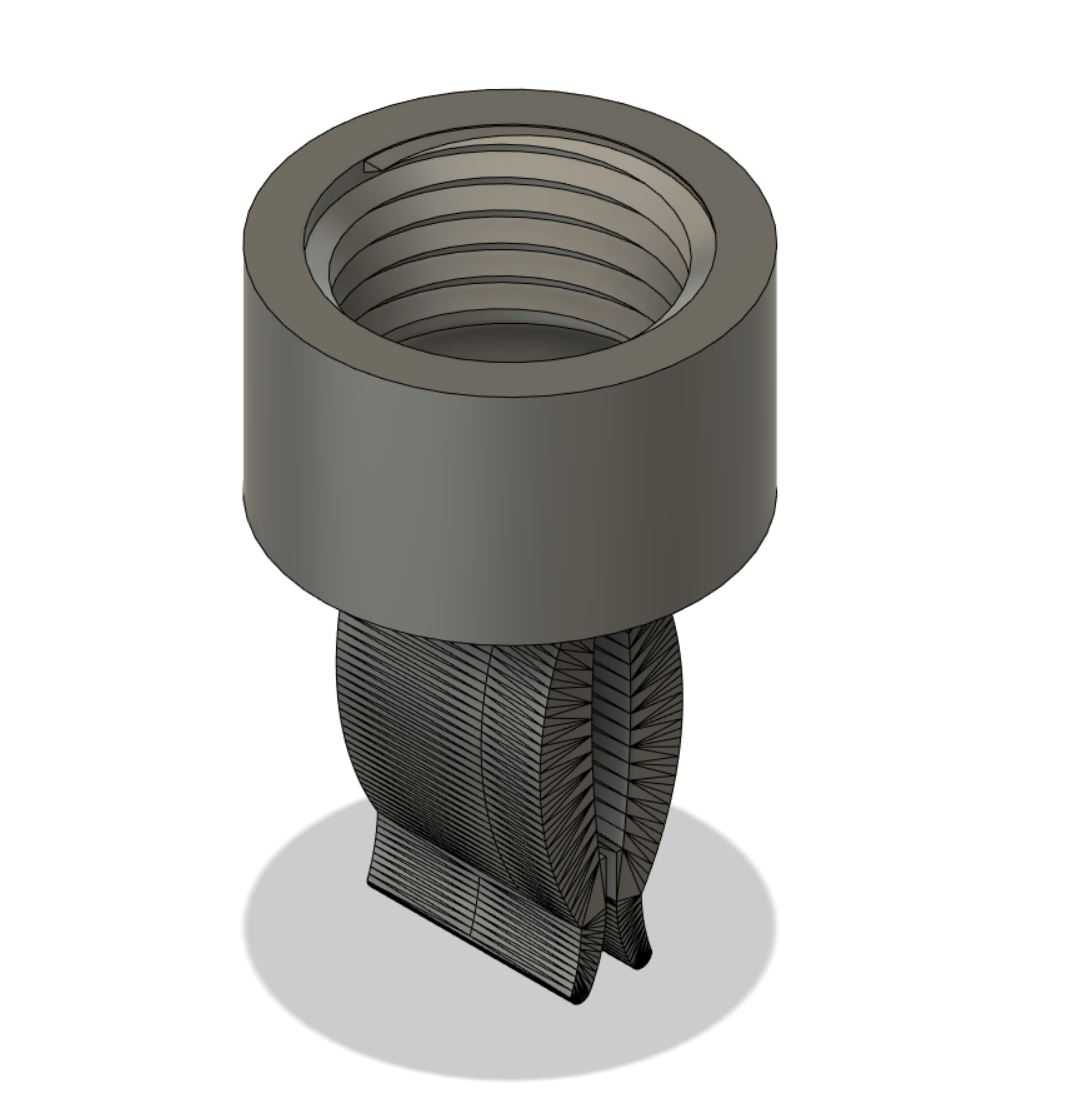

　　日常车载手机固定场景中，不少通用型CD口车载手机支架存在安装适配性不足的问题，部分车型的空调出风口格栅结构特殊，常规夹爪无法稳定固定，或是在安装后遮挡出风口调节结构，影响通风功能使用，这款通气适配连接头正是为解决这类安装痛点设计的转接部件。从结构设计来看，该适配头整体分为上下两个功能段，上部为带内螺纹的圆柱连接段，内螺纹采用标准管螺纹规格，可直接拧入对应规格的车载通风口转接基座，螺纹段外侧设计为加厚圆柱壁，壁厚控制在合理范围，既保证螺纹连接的咬合强度，避免车辆行驶过程中因颠簸出现螺纹松脱，又不会占用过多安装空间，不会与周边的中控台饰件产生干涉。下部为带开口的弹性夹持段，整体呈鼓形轮廓，外表面做了细密的防滑纹理处理，

　　内壁同样设计有纵向的防滑齿槽，当该段插入通风口导叶间隙后，开口结构可借助自身弹性形变卡紧在导叶两侧，内壁的齿槽可嵌入导叶表面的细微凹凸结构，避免支架在放置手机后出现低头偏转、整体滑落的问题。在安装边界设计上，上部连接段的外径控制在适配常规手机支架球头基座的尺寸范围内，不会因为直径过大导致支架的角度调节旋钮无法正常锁紧；下部夹持段的开口宽度经过多轮适配验证，可兼容市面上绝大多数车型横向、纵向布置的空调出风口导叶厚度，既不会因为开口过小导致安装时需要过度撑开造成结构断裂，也不会因为开口过大导致夹持力不足，在车辆经过减速带、颠簸路面时出现晃动。设计过程中重点考虑了实际使用的受力情况，当支架上放置常规尺寸的智能手机时，

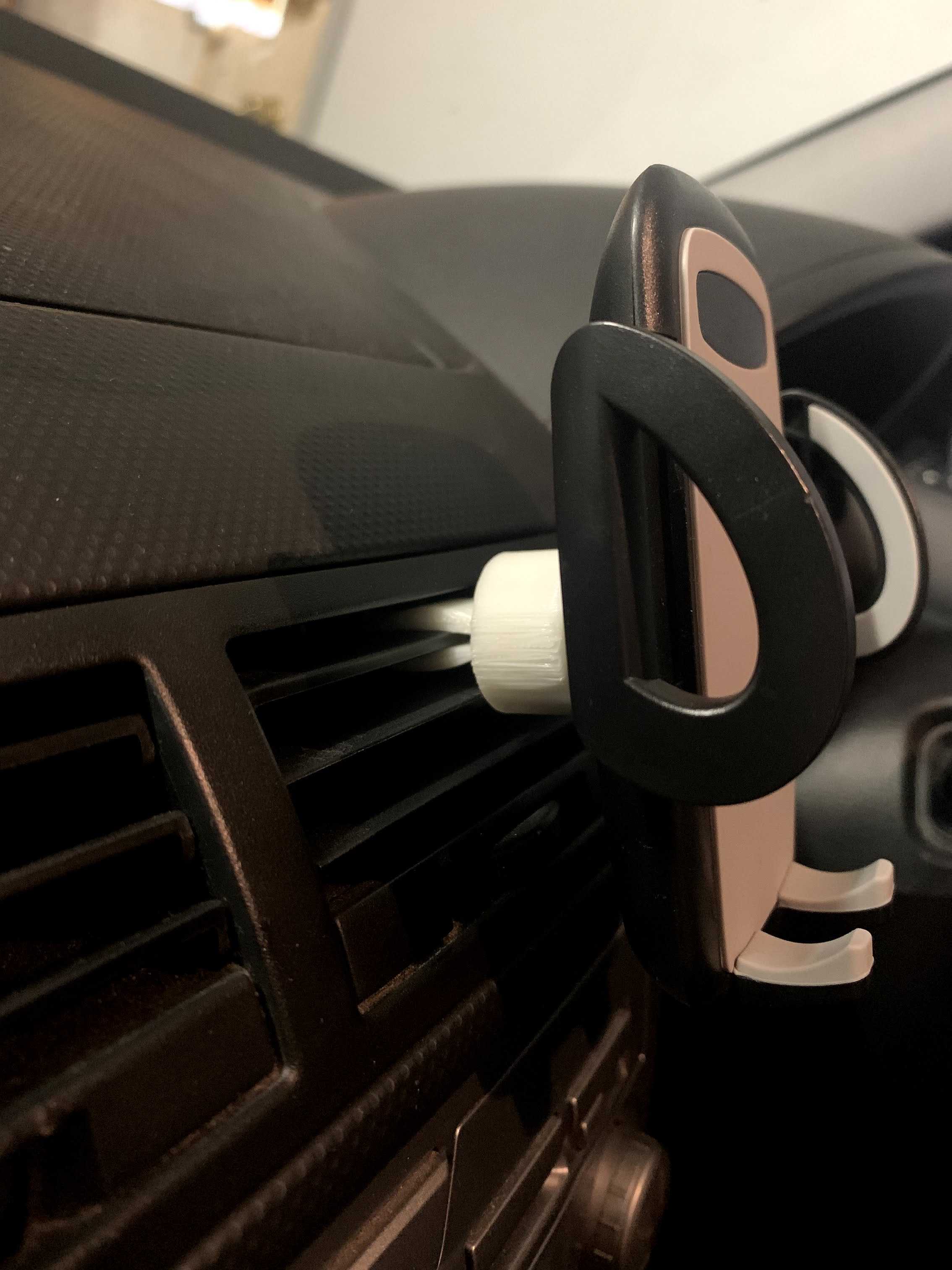

　　整体重心会落在夹持段的中心轴线上，上部螺纹段的受力均匀分布在整个螺纹咬合面，不会出现单侧应力集中导致的螺纹滑牙问题；下部夹持段的弹性形变范围经过测算，在反复拆装1000次后仍能保持足够的夹持力，不会出现塑性变形导致的夹持失效。该适配头的外形过渡处全部做了圆角处理，没有尖锐棱角，安装时不会刮花中控台的塑料饰件，也不会在调整支架角度时划伤手指。不同于市面上常见的多爪式出风口支架，这款适配头采用单柱式转接结构，安装后仅占用单条出风口导叶的位置，不会遮挡相邻导叶的通风角度，用户仍可正常调整出风口的风向、风量，不会因为安装手机支架影响空调的正常使用。在结构强度校核阶段，针对上部螺纹段做了拉力测试，在承受5kg垂直拉力时螺纹无滑牙、

　　连接处无断裂；下部夹持段做了侧向推力测试，在承受2kg侧向力时无松脱、无明显形变，完全可满足日常行车过程中手机固定的承重需求。该适配头可直接与市面上常见的通用型CD口、吸盘式手机支架的连接基座配合，无需额外改装，用户只需将原有支架的固定底座替换为该适配头，即可将原本适配CD口、平面吸附的支架转换为出风口固定形式，拓展了原有支架的安装适配场景，降低了用户更换支架的成本。从建模细节来看，螺纹段的牙型角、螺距完全符合通用管螺纹的标准参数，可直接与对应规格的标准件实现无间隙配合；下部夹持段的防滑纹理深度控制在0.3mm，既保证足够的摩擦力，又不会因为纹理过深导致安装时阻力过大，难以插入导叶间隙；开口处的端部做了导向斜角，安装时可顺着斜角顺利滑入导叶间隙，无需刻意对准即可完成安装，降低了用户的安装操作难度。
