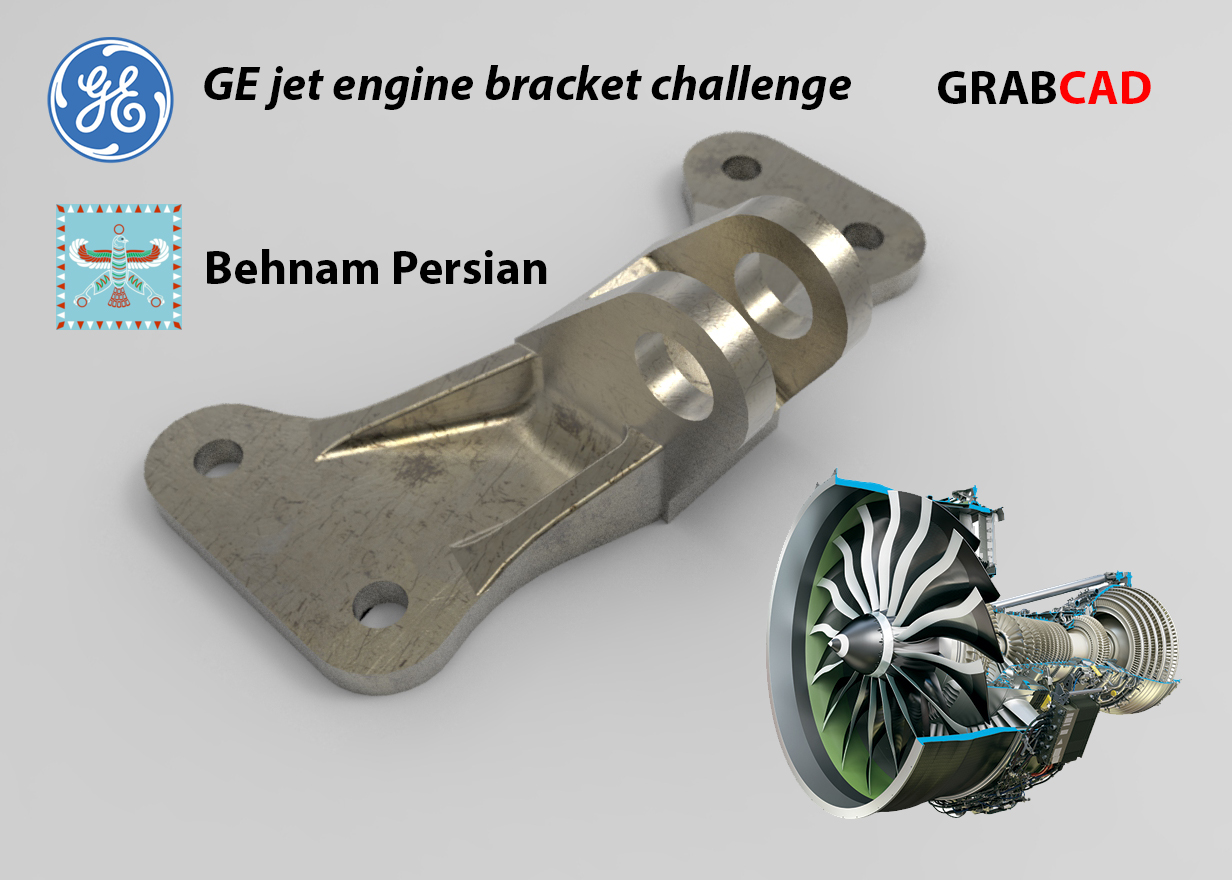

航空发动机轻量化支撑固定支架结构

这类支架主要应用在民用大涵道比涡扇发动机的外挂安装场景中，承担发动机本体与机翼挂架之间的载荷传递作用，日常运行中需要承受发动机运转产生的持续振动、起降阶段的交变冲击载荷，以及飞行过程中不同姿态下的多向受力，是发动机外挂系统中核心的承力连接件。从结构设计来看，该支架采用了拓扑优化后的异形承力构型，底部为带三个安装孔的平直安装基面，可通过螺栓与挂架安装面紧密贴合，保证连接的刚性与定位精度，上部的两个同轴铰接孔用于和发动机吊点配合，实现发动机的铰接固定，预留的转动余量可以抵消发动机工作时的热胀冷缩变形量，避免结构产生额外的内应力。设计过程中优先考虑了载荷路径的最优传递，在非承力区域做了大量的材料去除处理，通过斜向加强筋连接上下安装部位，既保证了各个方向的抗弯、抗扭强度，又最大程度降低了零件自身重量，对于航空部件而言，每减少一克结构重量都能带来长期的燃油经济性提升。支架的安装边界需要匹配挂架的安装孔位公差，铰接孔的同轴度、安装基面的平面度都有较高的精度要求，避免装配后产生附加应力导致疲劳损坏。实际使用中，这类支架需要通过严格的振动测试、疲劳寿命测试以及极限载荷测试，确保在全飞行周期内不会出现结构失效，其表面的金属质感也对应了机加工后的金属毛坯状态，后续可根据使用需求做表面阳极氧化或者喷涂防护处理，提升复杂工况下的抗腐蚀能力。结构的过渡区域全部采用大圆角过渡，避免应力集中带来的疲劳裂纹风险，筋条的走向完全贴合主载荷传递方向，没有多余的结构冗余，是典型的拓扑优化在航空承力件上的应用实例，对于同类承力支架的设计也有较高的参考价值，结构设计人员可以参考其载荷分配思路，在其他需要兼顾强度与轻量化的承力部件设计中复用这类构型逻辑。
