通用电气航空发动机支架结构设计方案

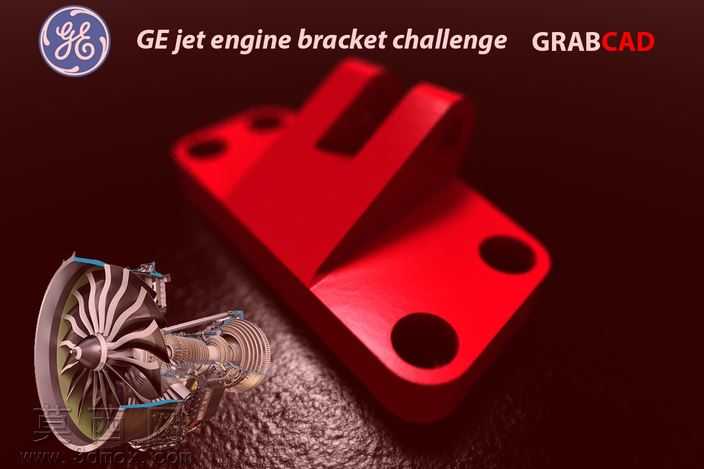

航空发动机支架的加工痛点始终卡在减重与结构刚性的平衡上，尤其是大涵道比涡扇发动机的挂载支架，既要承受发动机运转时的高频振动，还要扛住起降阶段的瞬时冲击载荷，传统等厚结构要么冗余重量挤占燃油载荷，要么局部应力集中在孔位周边形成疲劳裂纹源。这款支架的三个安装孔位做了不等距排布，靠近发动机侧的孔位周边做了局部加厚的凸台结构，凸台边缘没有做生硬的直角过渡，而是顺着载荷传递路径做了渐变式的壁厚收窄，铣削加工时能减少刀具在转角处的切削负载突变，避免薄壁位置出现让刀变形。支架中间的加强筋没有采用常规的直筋布局，而是顺着主应力迹线做了斜向延伸，筋条高度从安装面到挂载耳片处逐步抬升，既避开了发动机外部管路的安装空间，也让振动载荷能顺着筋条均匀分散到三个安装孔位，不会在筋根位置形成应力集中的断裂隐患。挂载耳片的内孔做了微小的倒角处理，衬套压装时不会刮伤孔壁的加工面，耳片与支架主体的衔接位置做了圆弧过渡，没有留下铣削加工的接刀痕，能减少交变载荷下的疲劳裂纹萌生概率。安装面的平面度公差控制在微米级，和机身挂架贴合时不会出现局部间隙，紧固螺栓拧紧后不会产生附加的装配应力。支架表面的红色阳极氧化层不是单纯的装饰作用，氧化膜厚度控制在合理区间，既能提升铝合金基材的抗腐蚀能力，也不会因为膜层过厚影响安装孔的配合精度。实际工况下，发动机运转产生的高频振动会先传递到挂载耳片，顺着斜向加强筋分流到三个安装凸台，再通过紧固螺栓传递到机身挂架结构，整个传力路径没有出现突然的截面变化，不会在局部位置形成应力峰值。铣削加工时，先粗铣去除大部分余量，再通过半精加工释放毛坯的内应力，最后精加工安装面和孔位时，采用小切深快走刀的参数，能避免薄壁位置出现加工变形，保证每个安装孔的位置度符合装配要求。耳片位置的厚度经过反复迭代，既满足衬套压装的过盈量要求，也不会因为壁厚过大增加不必要的重量，三个安装孔的孔径公差做了差异化设计，靠近振动源的孔位公差更严，能减少螺栓在孔内的微动磨损，延长支架的检修周期。
