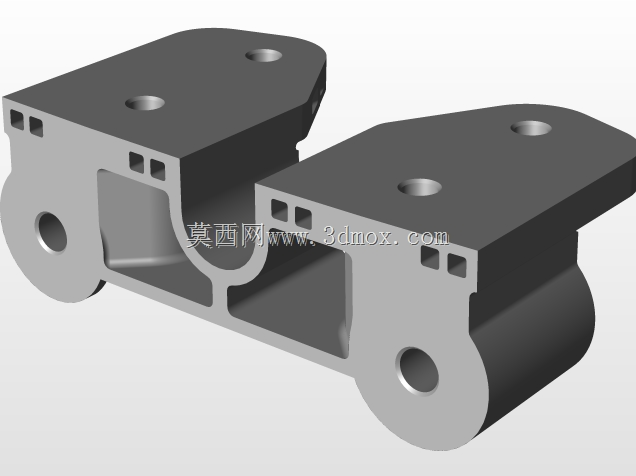

AtlasV火箭内部船尾支撑固定支架

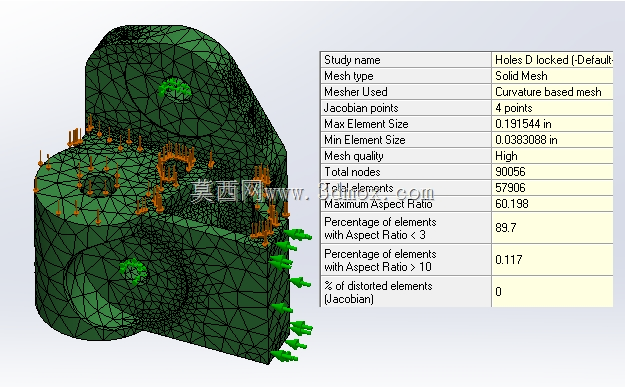

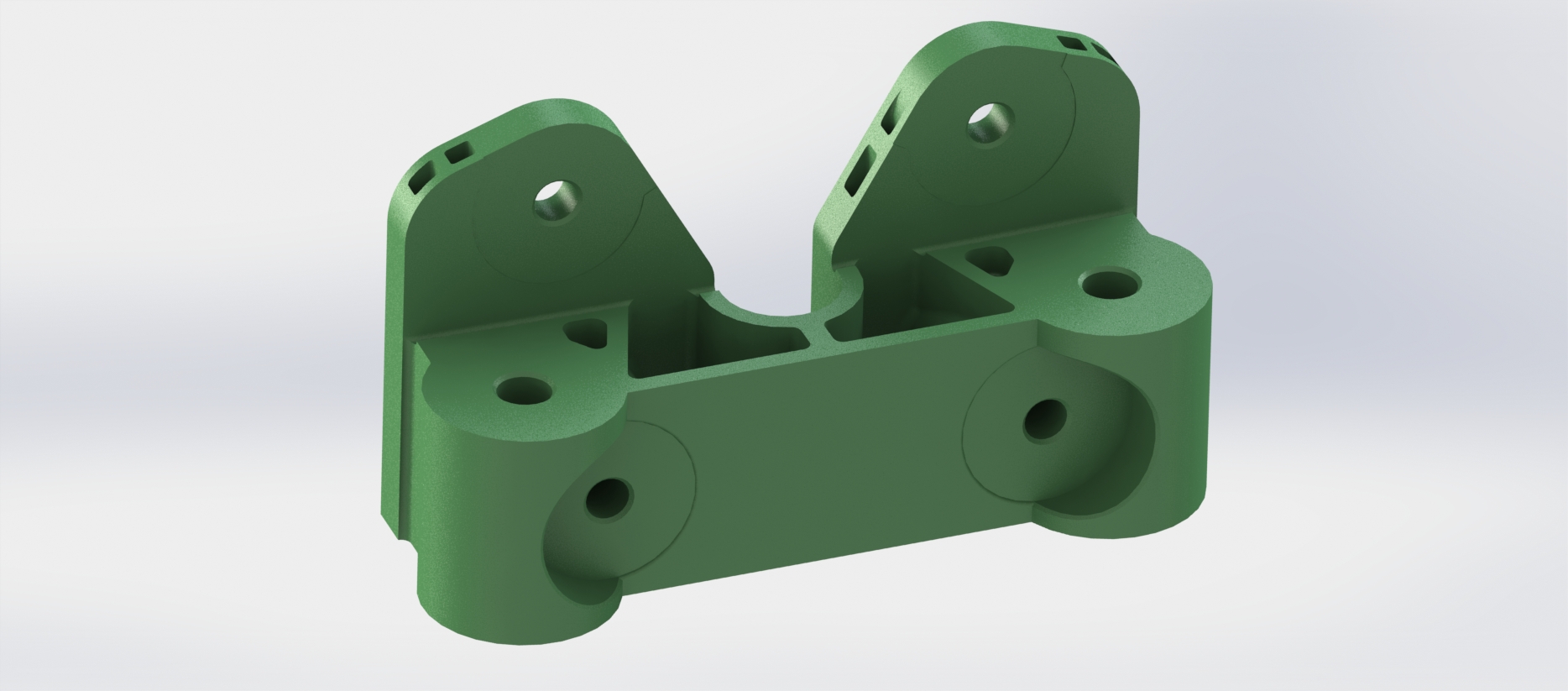

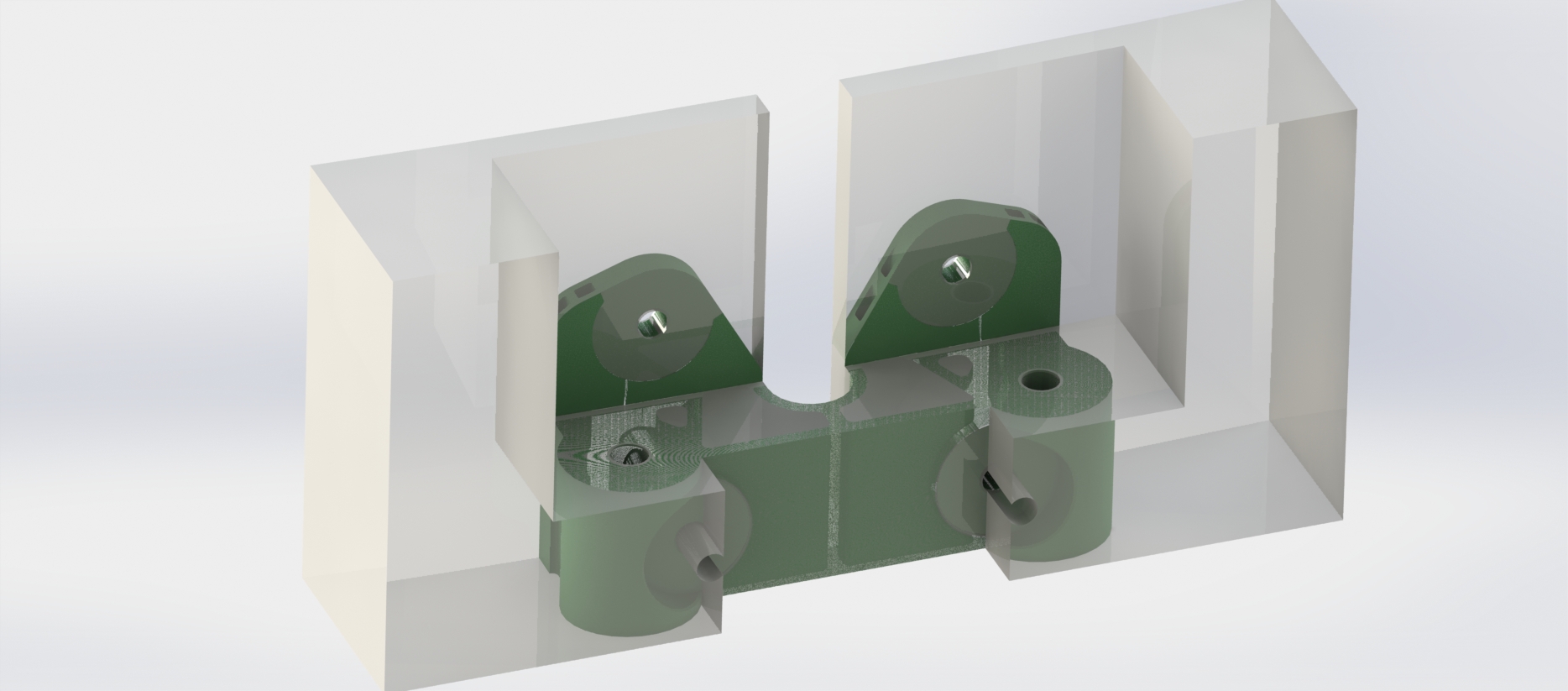

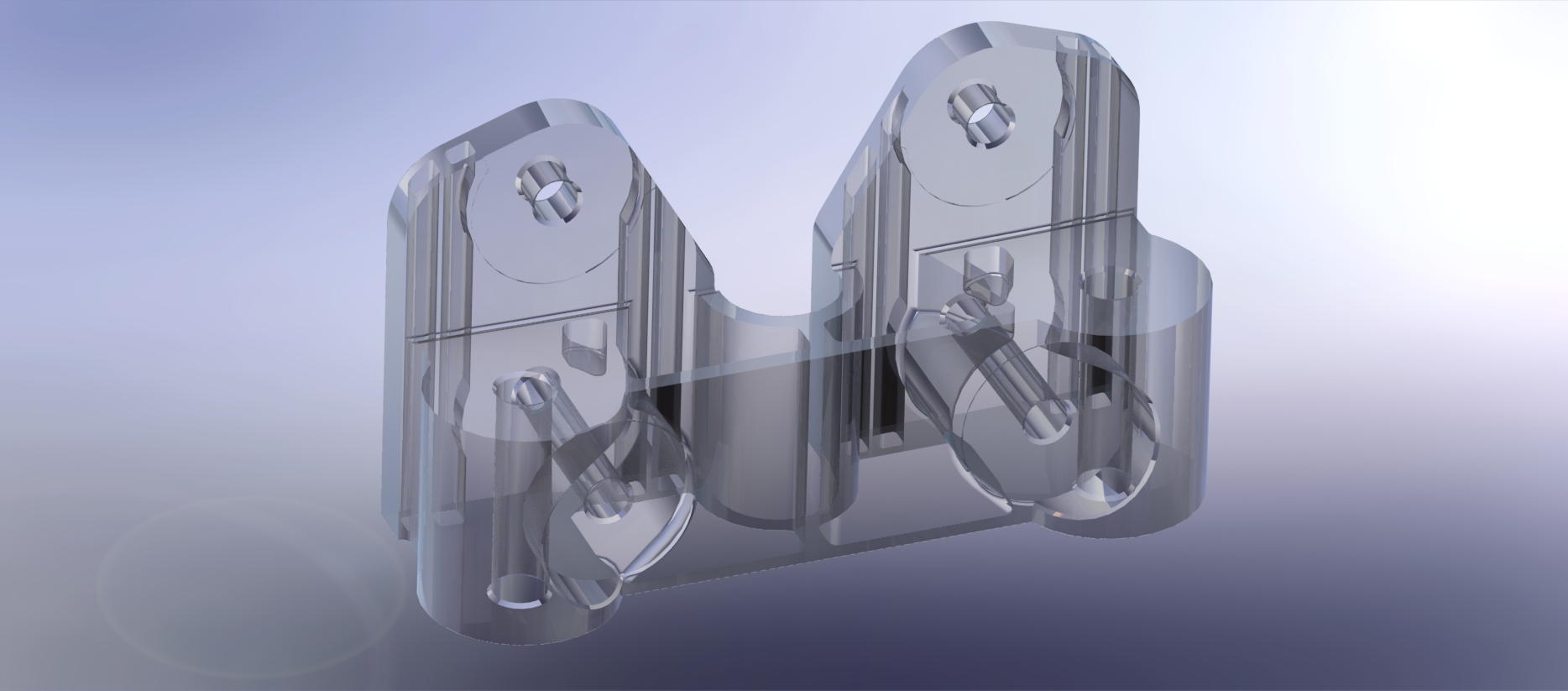

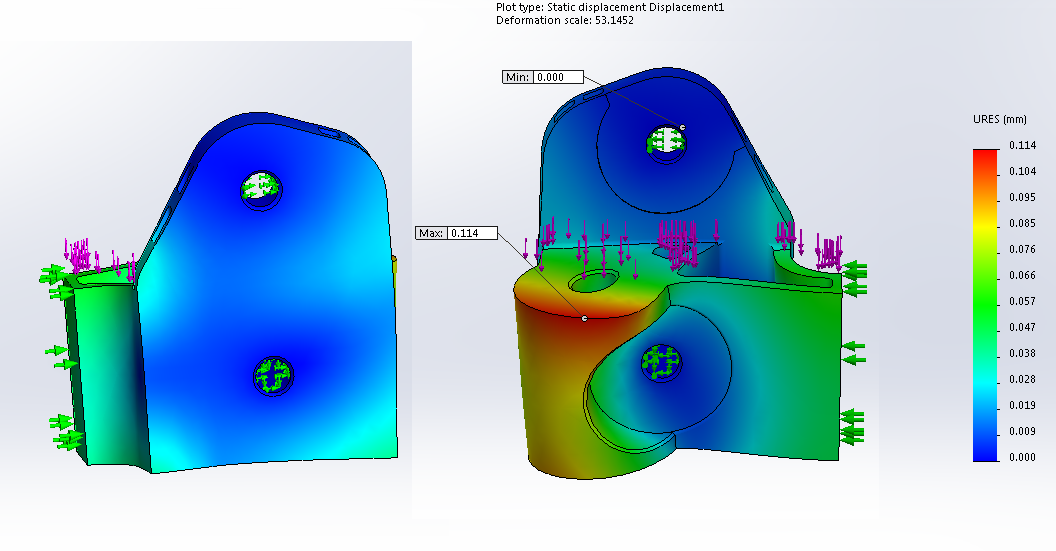

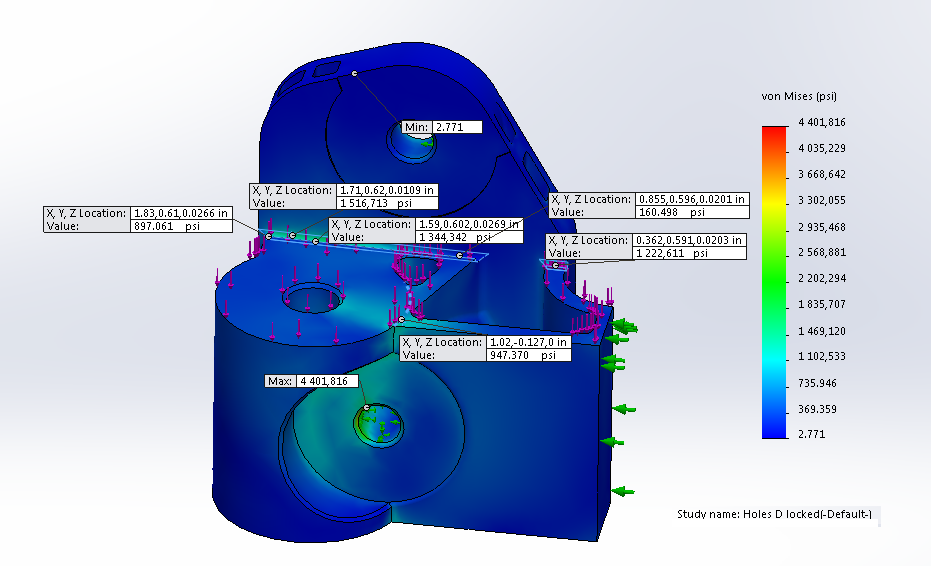

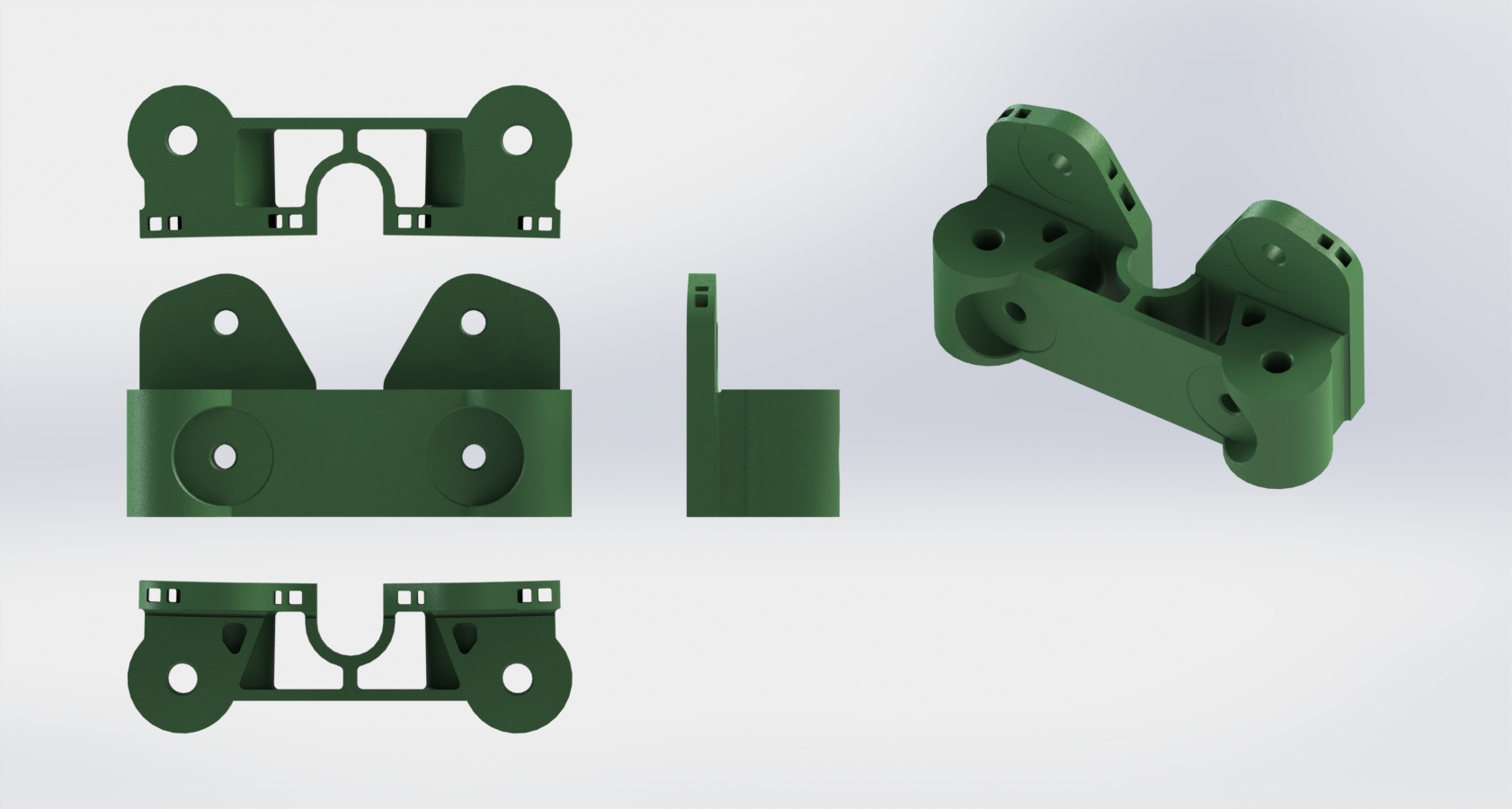

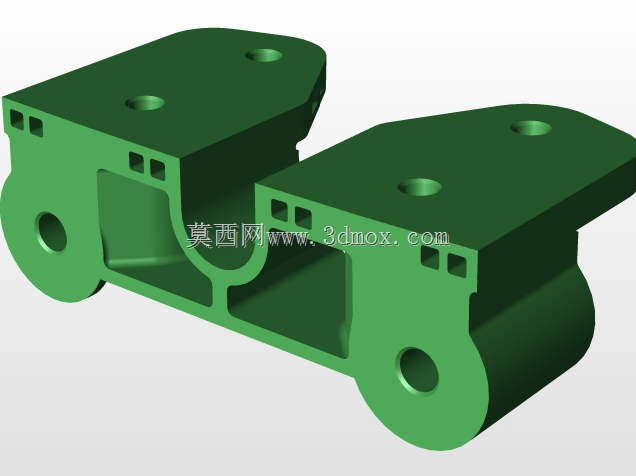

该支架应用于Atlas V火箭内部船尾段，承担箭体内部对应舱段设备与主结构之间的连接承力功能，是舱段内部载荷传递路径上的关键结构件，需在发射阶段的振动、过载工况下保持结构刚度，避免连接部位出现应力集中导致的失效。设计阶段优先适配无支撑3D打印工艺需求，整体结构沿Z向打印时可将支撑结构用量控制在最低水平，仅孔位、下部垫圈平面区域需要少量辅助支撑，后续通过钻孔、平面铣削即可完成后处理，无需复杂的支撑去除工序，能有效缩短原型件的制造周期。结构两侧设置对称的双耳式铰接安装位，孔位内嵌金属衬套安装位，可避免反复拆装导致的基体磨损，下部设置带环形凸台的安装基面，凸台端面预留0.6英寸宽的工装避让槽，装配时可直接通过标准紧固件完成与舱段主承力梁的固定，无需额外设计适配工装，安装操作空间充足，不会出现工具干涉问题。整体采用对称式箱型承力结构，中部做镂空减重处理，在控制整体质量的前提下保证结构抗弯、抗扭刚度，经核算结构质量略超0.1lb时即可满足发射工况下的强度冗余要求，不会出现共振、形变超差问题。安装边界上，两侧耳片的同轴度公差控制在0.02mm以内，下部安装孔的位置度公差满足航天装配通用要求，所有安装端面的粗糙度要求适配常规密封件安装需求，无需额外表面处理即可满足使用要求。结构上的所有转角位置均做圆角过渡，避免打印过程中出现应力开裂，同时减少飞行工况下的应力集中点，所有孔位均设计拔模斜度，适配打印工艺的成型精度要求，打印完成后仅需简单铰孔即可达到装配尺寸要求，无需复杂的二次机加工序。
