轻量化活门轴承支撑支架结构设计

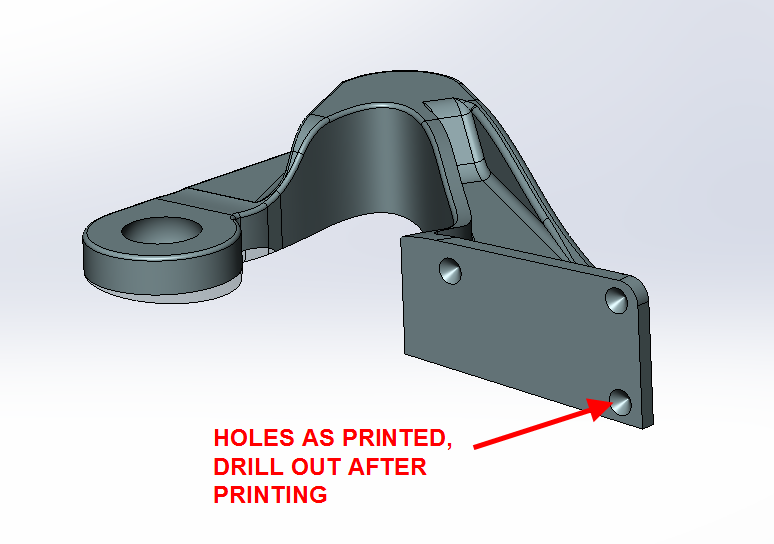

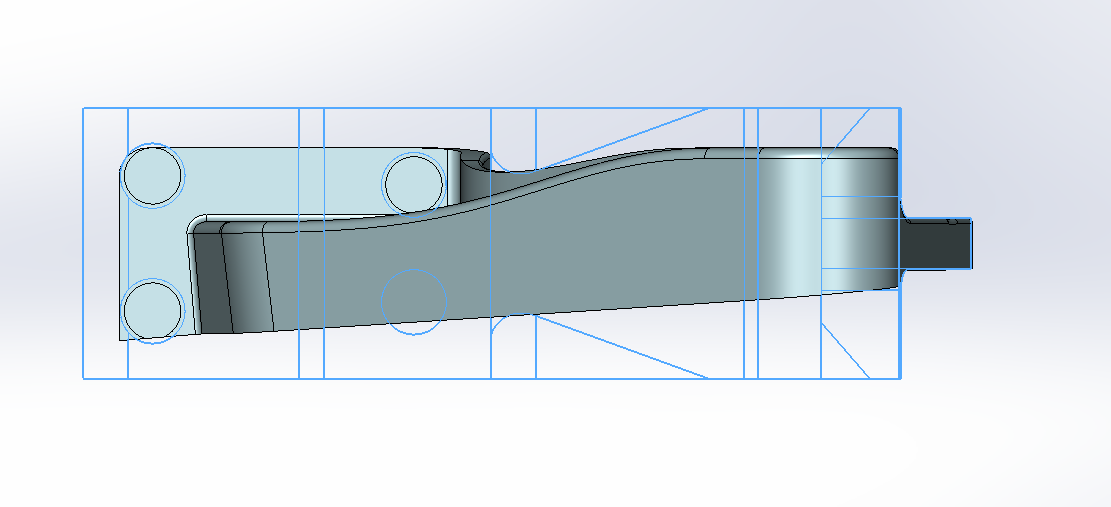

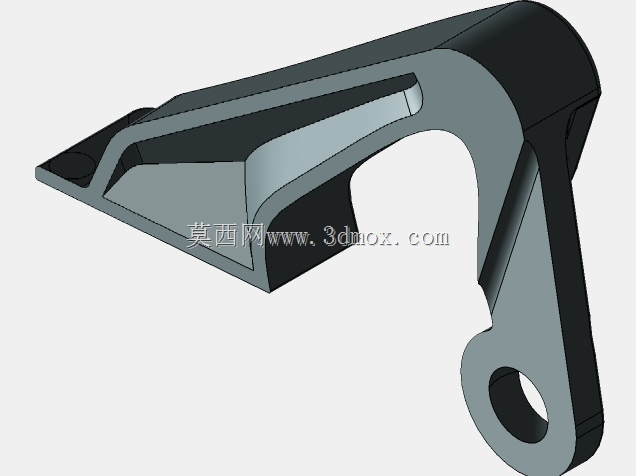

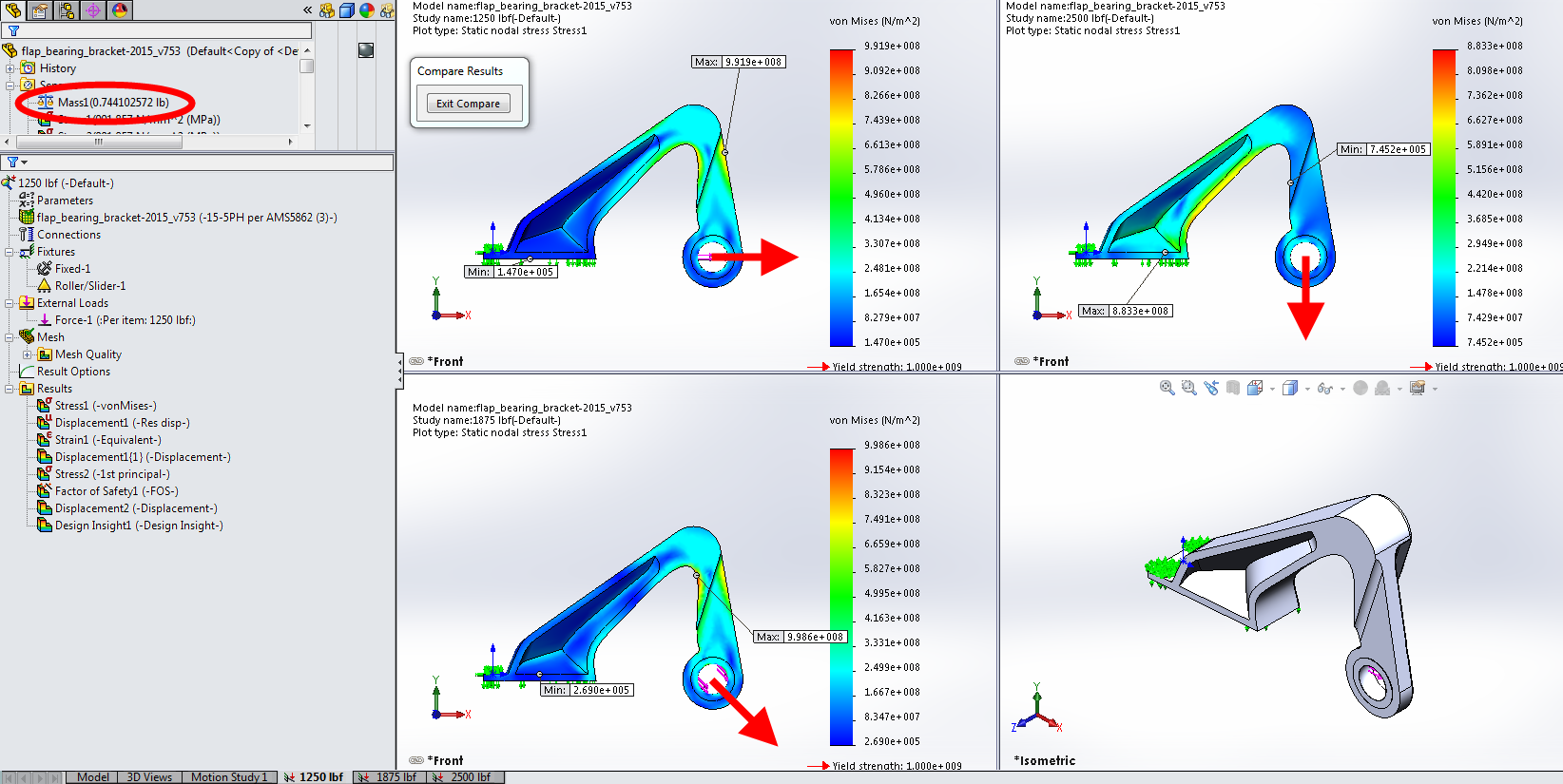

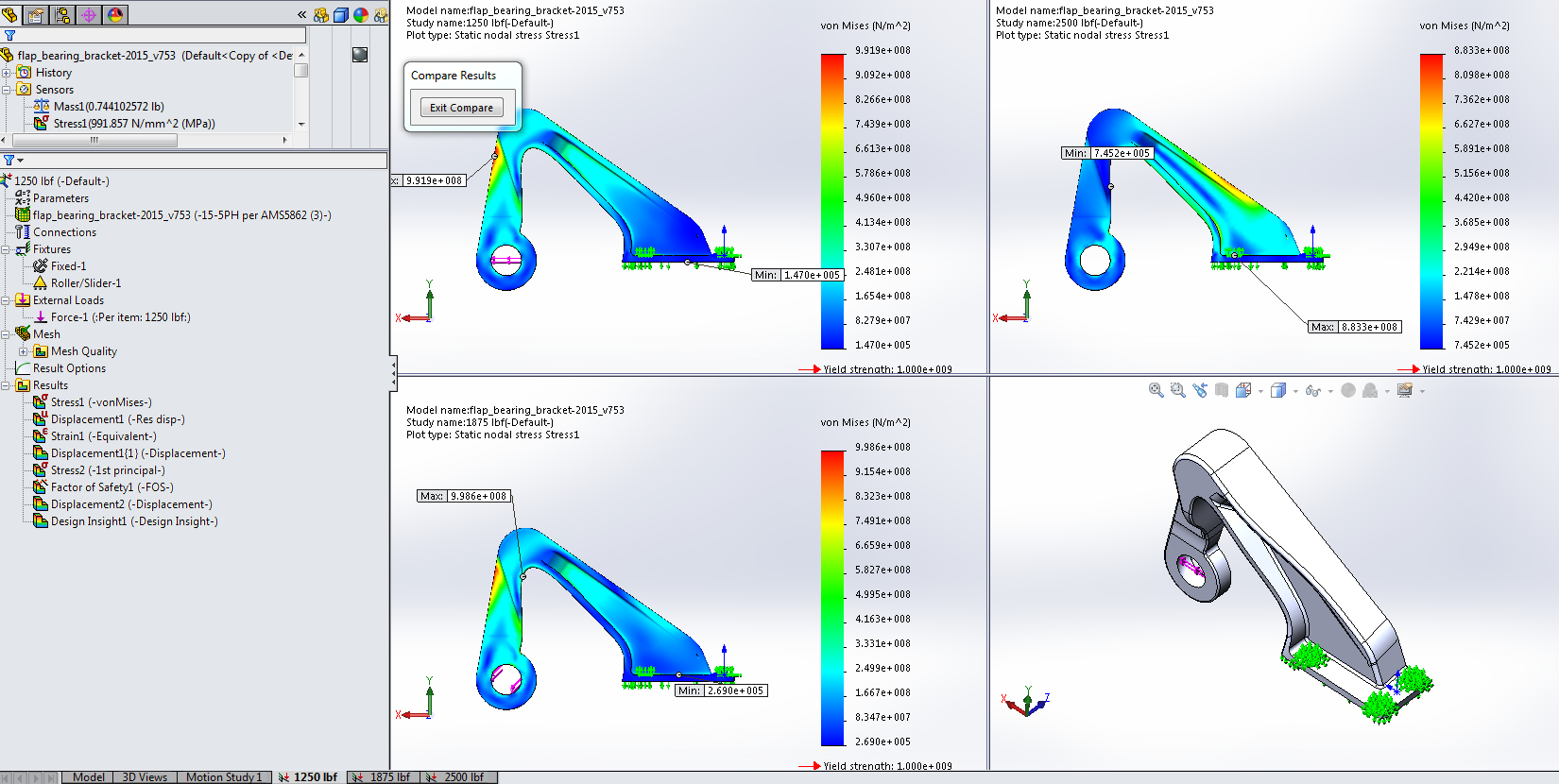

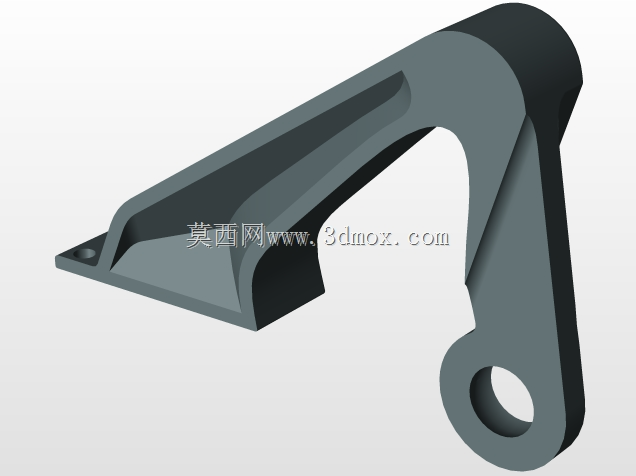

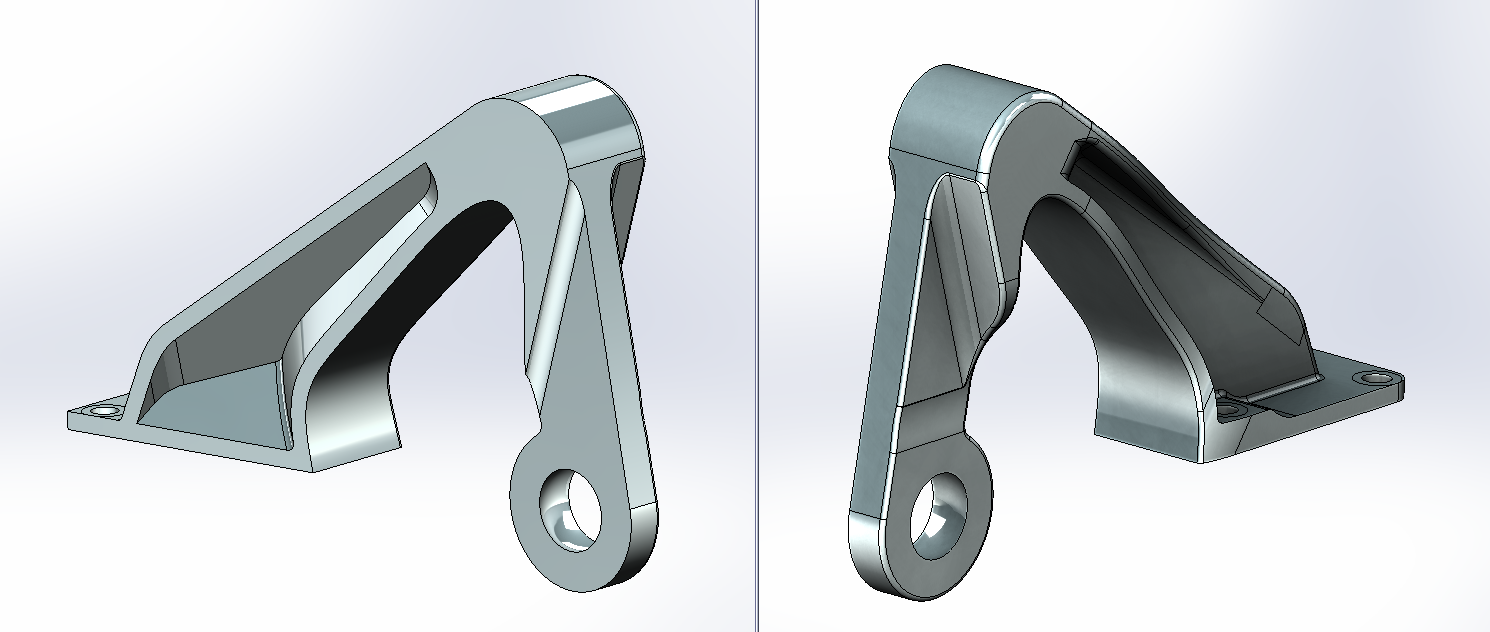

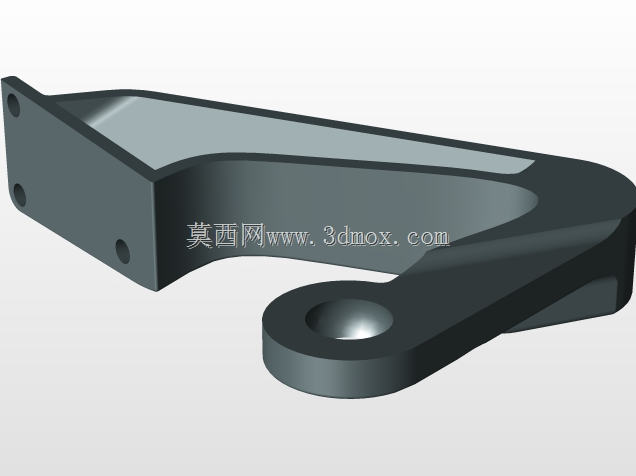

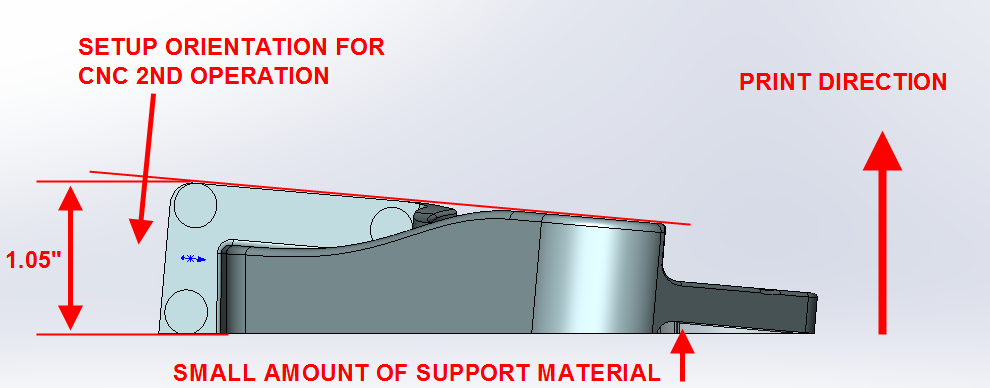

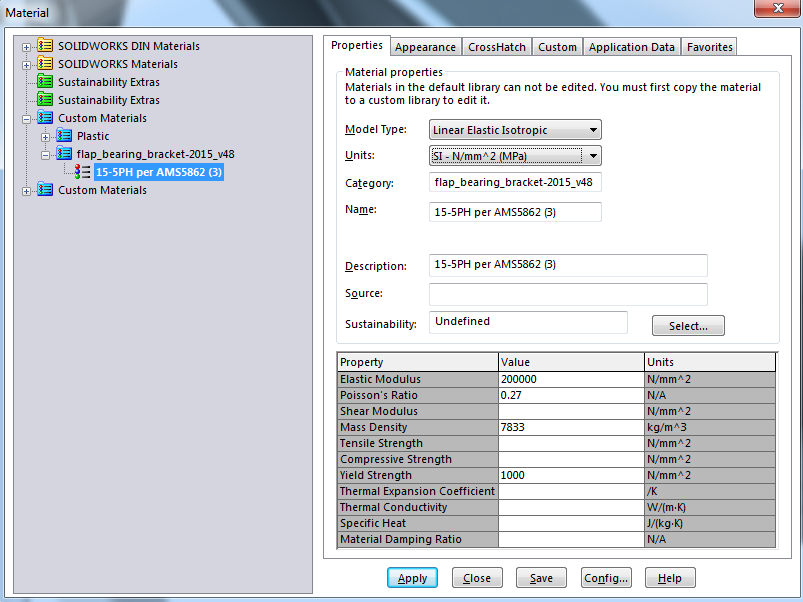

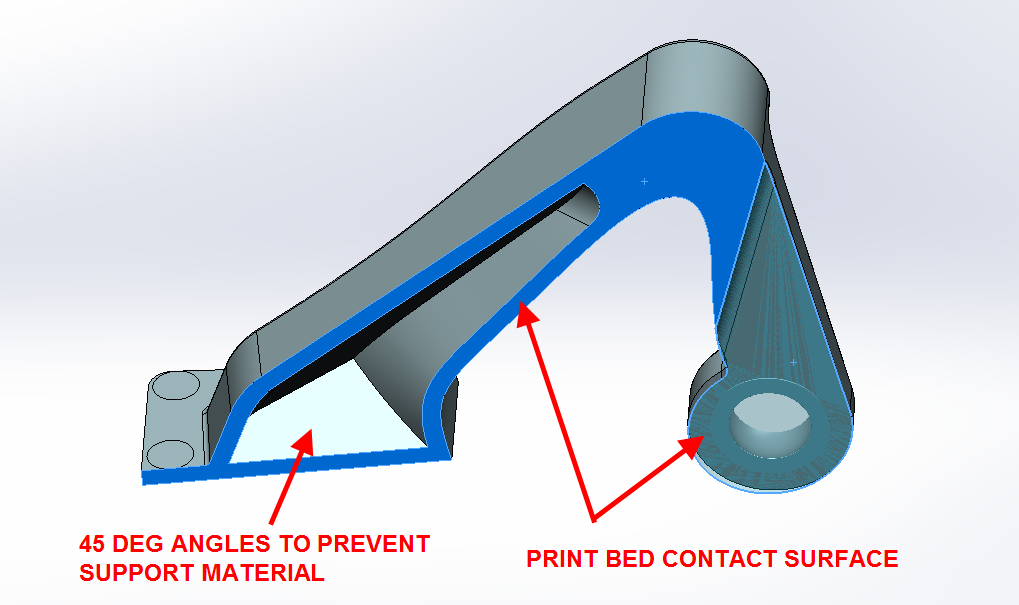

该支架主要应用于流体管路系统中活门组件的轴承承载场景，作为活门转动副的核心支撑构件，承担活门启闭过程中的径向载荷与偏转载荷，保障活门转轴转动顺畅无卡滞，避免转轴因受力不均出现磨损旷量。从结构设计逻辑来看，整体采用非对称拓扑优化构型，在保证结构刚度的前提下最大化去除冗余材料，主体支撑臂采用变截面三角加强筋布局，筋板厚度沿载荷传递路径渐变，从安装底座到轴承吊耳端逐步过渡，既避免了应力集中问题，也将整体重量控制在较低水平。安装端采用带定位凸台的法兰式底座，底座上预留三个安装孔位，孔位周边做局部加厚处理，抵消螺栓预紧力带来的局部压应力，安装时可直接贴合设备安装基准面，通过螺栓完成固定，无需额外加工定位面，降低现场装配的加工工作量。轴承安装端采用一体化吊耳式环孔结构，孔壁做等厚设计，可适配对应规格的转动轴承，孔端边缘做倒角导向，方便轴承压装作业，环孔与支撑臂的衔接位置做圆弧过渡，消除应力集中风险，应对活门快速启闭带来的冲击载荷。针对加工适配性，该结构同时兼顾3D打印与CNC铣削两种加工工艺的需求，打印场景下整体成型高度较低，仅需极少的支撑结构即可完成打印，支撑去除工作量小，成型后表面处理难度低；CNC加工场景下，所有加工面均具备良好的刀具可达性，无封闭内腔结构，一次装夹即可完成大部分特征的加工，三个安装孔可在基准面找正后直接钻削完成，加工工序简单。实际装配时，支架底座贴合安装基准面后，通过螺栓锁紧即可完成固定，轴承压入吊耳环孔后，穿入活门转轴即可完成组件装配，支架的筋板布局可将活门转动时的载荷均匀传递至安装基面，不会出现局部载荷过大导致的结构变形，长期运行下可保持轴承位的形位公差稳定，延长活门组件的维护周期。
