航空涡轮喷气式发动机结构展示

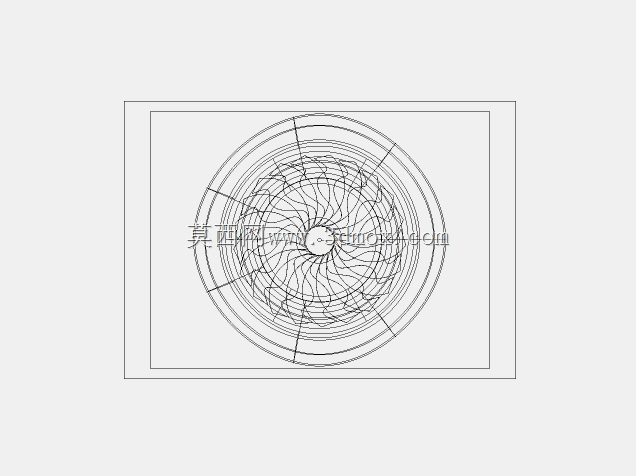

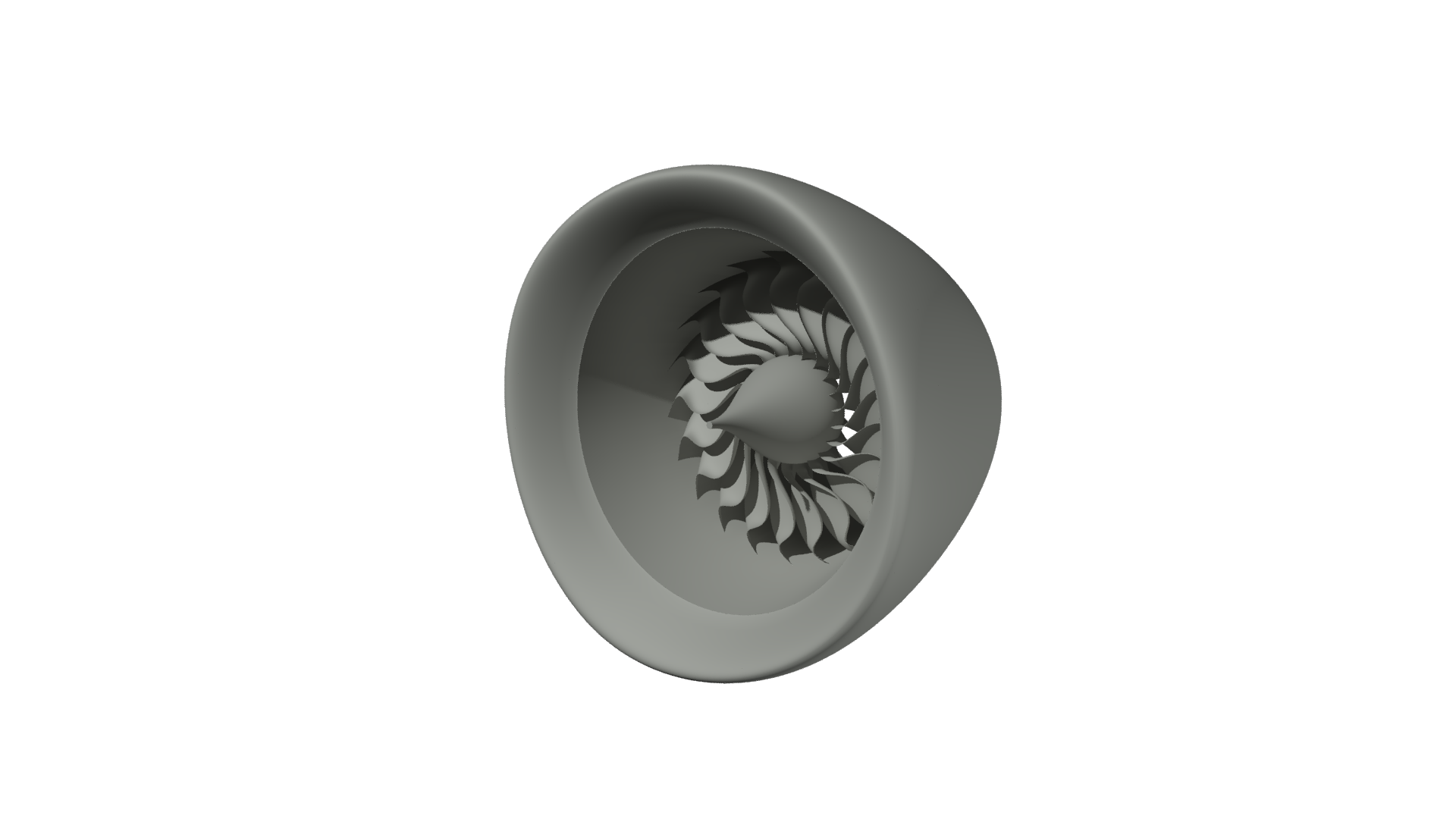

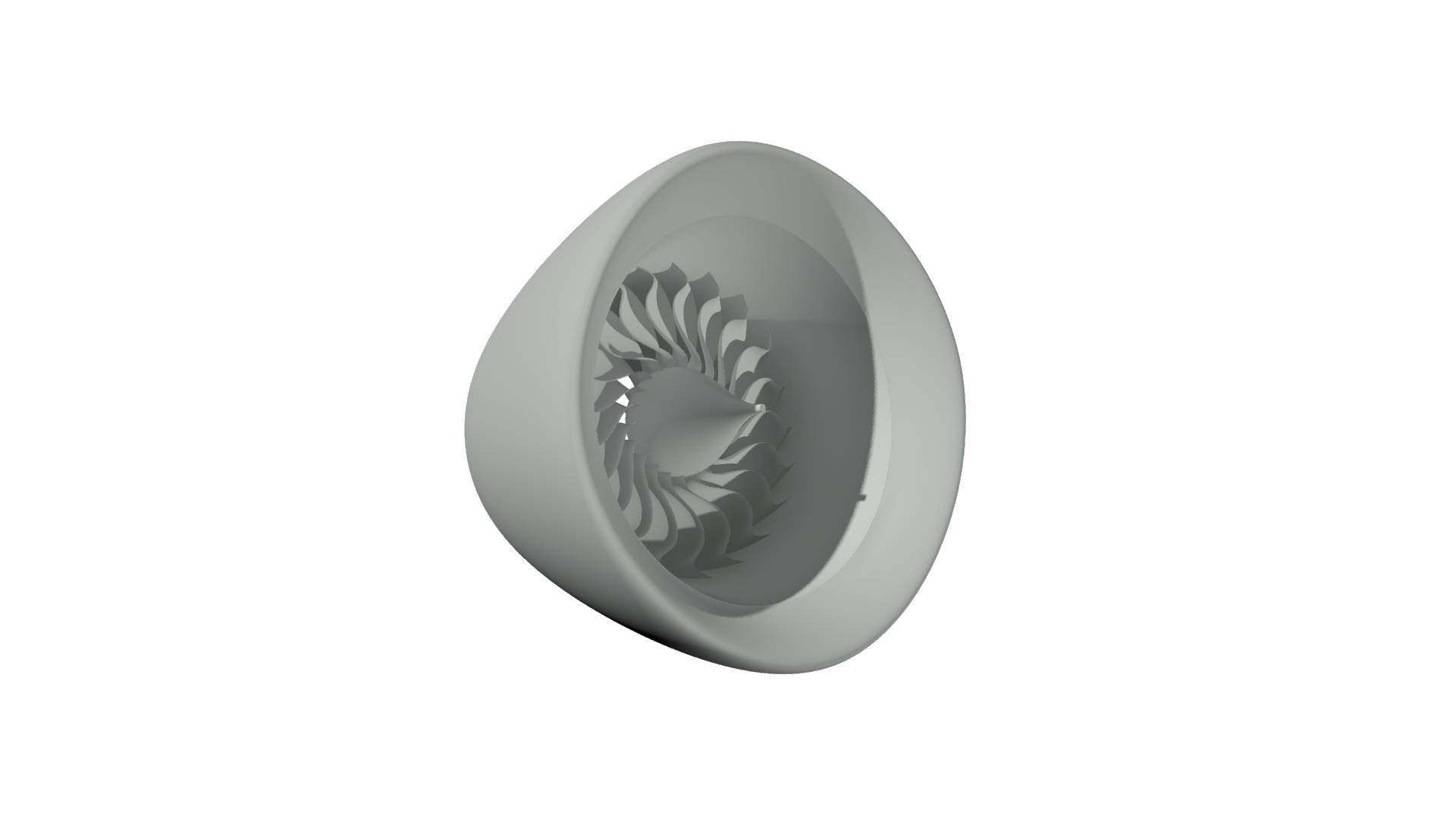

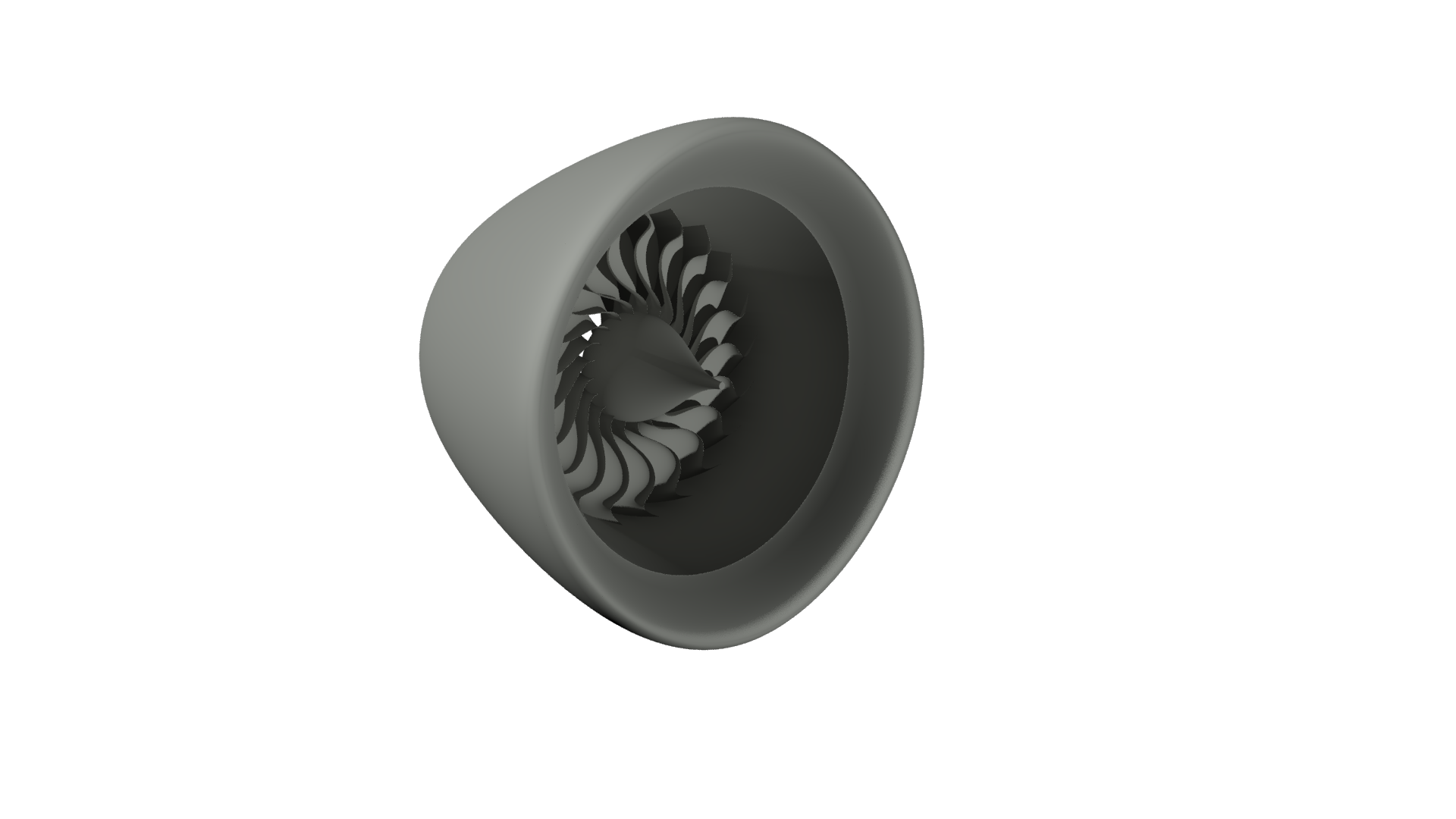

该三维结构还原的是航空领域常用的涡轮喷气动力装置，这类装置是固定翼高速飞行器的核心动力来源，广泛应用于民航干线客机、军用歼击机、小型通航公务机的动力系统中，也可经过改装适配地面高速试验台、高速风洞气源装置等特殊工业场景。从结构设计逻辑来看，模型完整呈现了进气道唇口、多级压气机叶轮、整流导向叶片、核心机涵道的整体装配关系，进气道采用大圆弧过渡的唇口设计，能够在不同飞行攻角下保证进气气流的均匀性，避免压气机入口出现气流分离导致的喘振问题，唇口的曲率半径经过气动优化，可在亚音速飞行阶段降低进气阻力，同时保证大流量进气的需求。压气机部分的叶片采用扭转变截面设计，每一级叶片的安装角从叶根到叶尖呈线性渐变，匹配不同半径处的线速度差异，保证气流沿轴向逐级增压过程中流场均匀，减少叶尖泄漏损失，叶片与轮毂的连接采用燕尾型榫头结构，符合航空发动机实际装配的工艺要求，能够承受高速旋转下的离心载荷与温度交变载荷。涵道外壳采用薄壁回转体结构，壁厚沿轴向呈梯度变化，进气段壁厚较薄以降低整体重量，核心机段壁厚适当增加以承受内部高温高压气流的载荷，外壳与内部静子叶片的连接位置设计有安装边，预留了螺栓连接的安装孔位，可满足实际装配中的同轴度定位需求。从安装边界来看，该动力装置的前端进气道为圆形法兰接口，可对接飞行器进气道的延伸段，后端排气段为收敛型喷口结构，外部预留了安装吊耳的接口位置，可匹配机翼吊装、机身尾部安装等不同飞行器的安装布局，整体径向尺寸围绕核心机轴线对称，安装时需保证与飞行器轴线的同轴度误差在允许范围内，避免运转时出现不平衡振动。在实际工程应用中，这类结构的三维模型可用于航空类专业的教学演示，帮助初学者理解喷气发动机的气流走向与部件装配关系，也可作为飞行器总体设计阶段的动力段占位模型，用于协调飞行器机身、机翼与动力装置的安装间隙，校验进气道与发动机的匹配性，还可用于科普展示场景，直观呈现喷气发动机的内部结构组成。模型的结构细节还原了实际产品的装配层级，各级叶轮之间的间隙、静子叶片与转子叶片的轴向间距都符合工程设计的常规比例，能够直观反映喷气发动机的核心工作原理，即空气经进气道进入压气机逐级增压后进入燃烧室，与燃油混合燃烧后形成高温高压燃气推动涡轮做功，最终从喷口高速排出产生推力。
