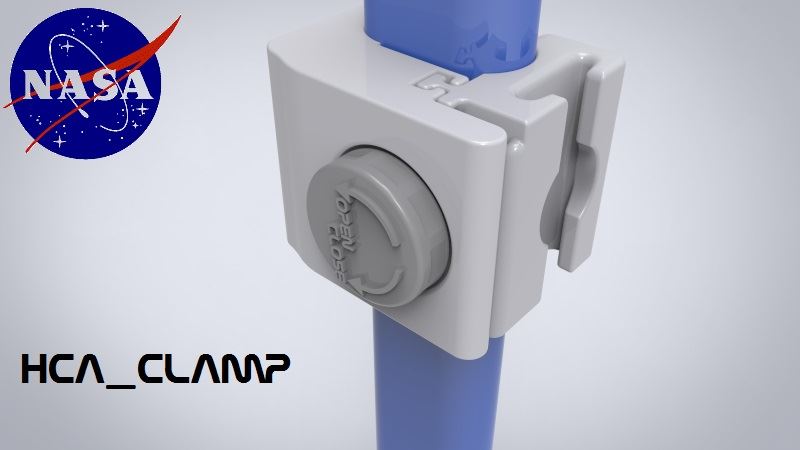

快拆式扶手锁紧HCA夹持工装

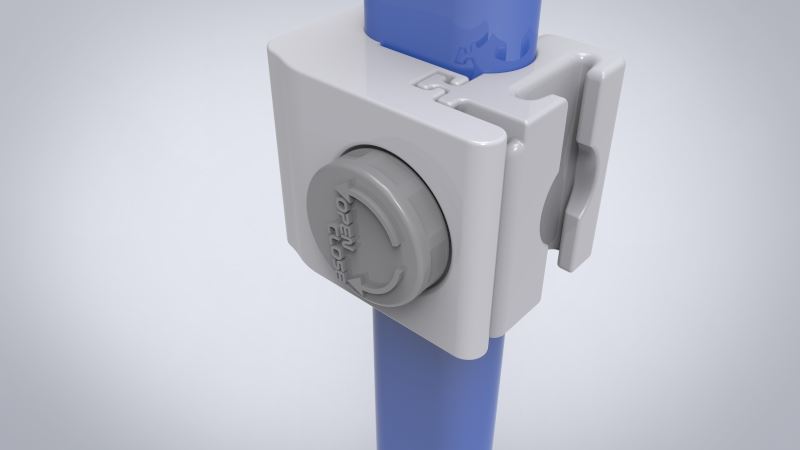

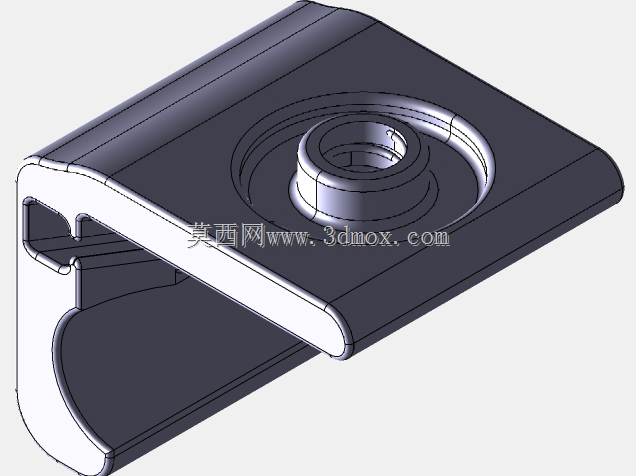

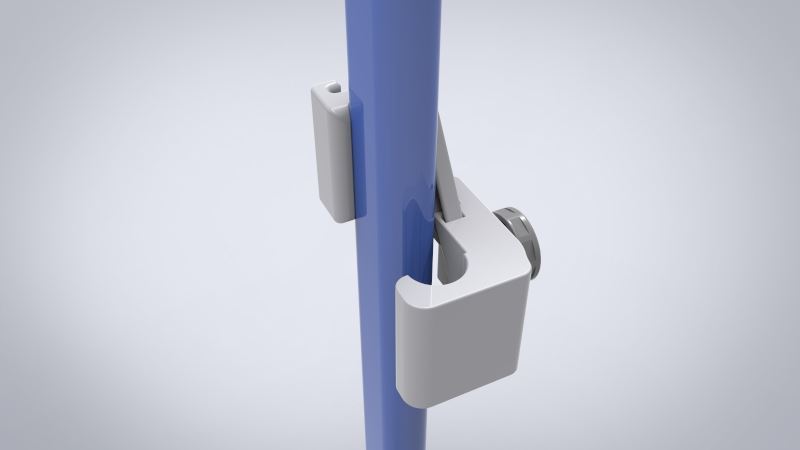

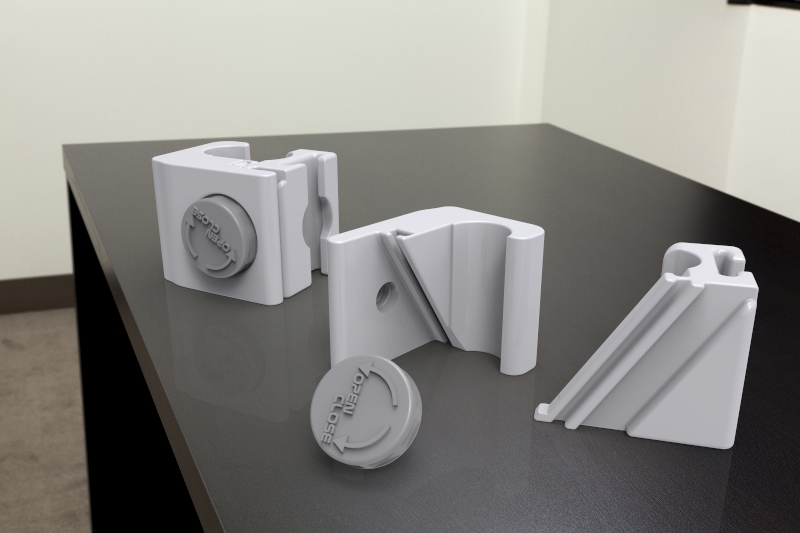

该夹持工装主要适配扶手类杆件的快速锁紧与松脱场景，常见于需要频繁拆装扶手的工位辅助设施、可调节支撑架构、便携作业装备上，解决传统螺栓锁紧拆装效率低、零件易散落丢失的问题。整套结构采用分体式组合设计，两个夹持主体通过倾斜导向轨道实现配合，无需额外的销轴类连接件完成装配，安装时仅需将两部分沿斜向导轨滑入卡合，再配合端盖式锁紧件完成限位，整个拆装过程不需要取出任何独立小零件，从根源上避免了高空作业、狭小空间操作时零件掉落遗失的风险。夹持接触面做了适配圆管扶手的弧形贴合设计，锁紧后接触面积充足，不会出现应力集中导致的扶手表面压痕，同时斜轨的楔紧效应能在承受扶手侧向载荷时自动增强锁紧力，不会因为长期受载出现松脱滑移的问题，整体强度满足常规扶手承载的受力要求，不会出现夹持部位断裂变形的情况。整套组件的所有零件均满足3D打印成型的工艺要求，壁厚设计均匀，没有小于打印工艺最小成型阈值的薄壁、尖角结构，不需要额外添加支撑即可完成打印制作，小批量试制时可以直接通过FDM或光固化工艺快速打样验证，不需要开模制作，大幅缩短验证周期。安装时需要注意预留斜轨滑入的装配行程空间，夹持主体的外侧安装面可以根据实际安装基体的形态做适配调整，当前版本的安装基准面为平面，可直接通过螺栓固定在对应的安装基座上，端盖锁紧件上设置了防滑施力纹路，徒手即可完成锁紧与松脱操作，不需要额外借助扳手等工具，在需要快速调整扶手位置、临时拆装扶手的作业场景下，操作效率相比传统抱箍类夹具提升明显。结构设计上规避了传统快拆夹具常见的锁止间隙过大问题，斜轨的配合角度经过反复验证，既保证滑入过程顺畅无卡滞，又能在锁止位置实现无间隙贴合，不会出现扶手晃动的旷量，端盖的旋转锁止行程控制在90度范围内，操作动作简单，单手即可完成全部拆装流程，适配戴手套作业的操作场景，施力部位的尺寸符合人体工程学要求，不需要过大的操作力即可完成锁紧。
