SpaceX猎鹰1号运载火箭结构设计

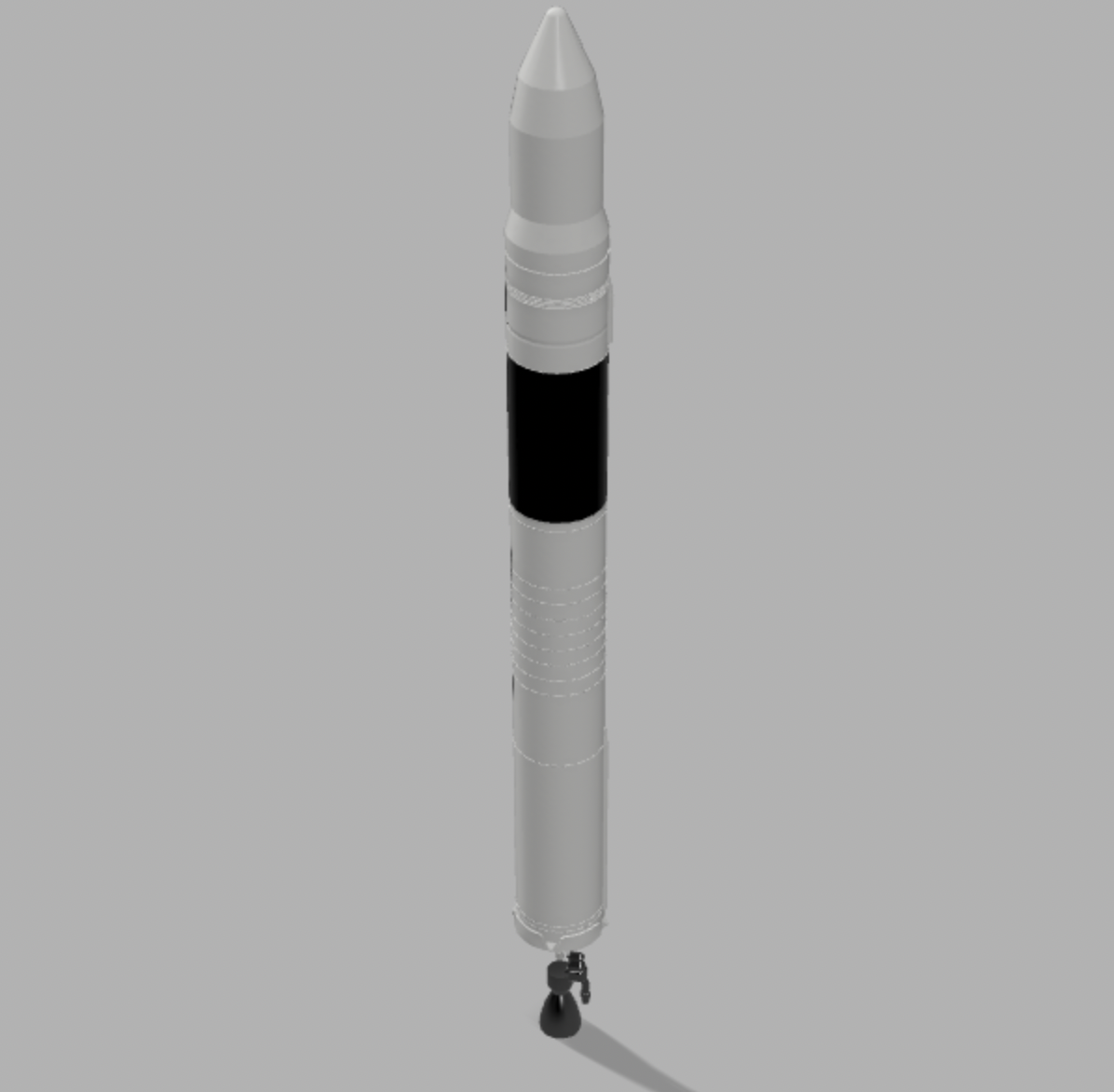

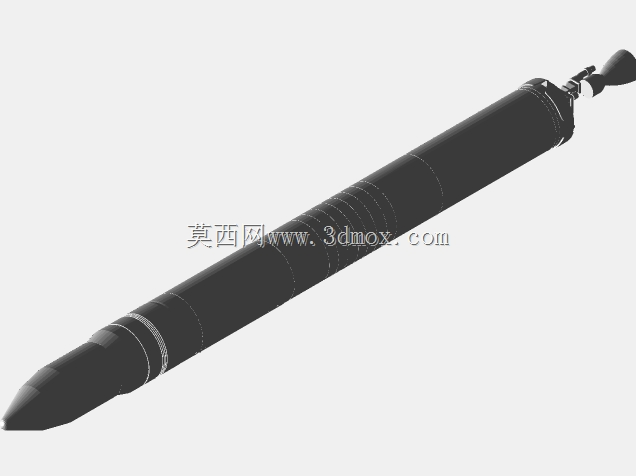

该模型还原的猎鹰1号运载火箭，是面向近地轨道小型载荷发射场景设计的液体燃料运载器，主要承担小型科研卫星、试验载荷的入轨输送任务，在商业航天早期验证阶段承担了大量轨道级发射技术验证工作。从结构设计层面看，模型完整复现了箭体的分段式布局，自上而下依次为尖头整流罩、仪器舱段、燃料贮箱段、尾段及喷管组件，各段之间的连接法兰、级间段的加强筋结构都做了等比例还原，整流罩采用锥形钝头设计，能够在大气层上升段有效降低气动阻力，减少跨音速飞行阶段的箭体气动载荷。箭体主体为圆柱形薄壁结构，中段的黑色环带为级间分离机构的安装位置，设计时预留了分离爆炸螺栓的安装点位，同时在贮箱段外壁设计了纵向的加强桁条，用来平衡燃料加注后箭体的轴向承压载荷，避免薄壁贮箱在地面转运及起飞阶段发生失稳变形。尾段的单台发动机喷管采用钟形设计，喷管扩张段的型面按照最优膨胀比做了曲面还原，喷管与箭体连接的伺服机构安装座也有明确的结构体现，能够直观展示推力矢量调节的安装位置。从安装边界来看，箭体底部的支撑结构模拟了发射台的支撑点位，四个支撑脚的位置对应箭体尾段的承力隔框，能够保证地面停放状态下的载荷均匀传递到箭体主承力结构上，不会对薄壁贮箱造成局部挤压。在实际工程应用中，这类小型运载火箭的结构设计需要兼顾轻量化与结构强度，模型中体现的薄壁贮箱、桁条加强、级间分离结构都是液体运载火箭的典型设计特征，能够为航天相关专业的结构设计人员提供直观的结构参考，也可用于航天科普场景的结构展示，帮助从业者理解小型液体运载火箭的总体布局逻辑与各分系统的安装位置关系。设计过程中严格遵循了运载火箭的总体布局比例，各舱段的长度占比、箭体直径与长度的长径比都与实际产品保持一致，整流罩的锥角角度、喷管的扩张比参数都符合工程实际，没有做夸张的艺术化修改，能够准确反映猎鹰1号火箭的真实结构特征。
