一氧化二氮石蜡混合火箭机身结构设计

这套混合火箭结构的设计，核心围绕一氧化二氮与石蜡组合推进剂的工作特性展开，首先要解决的就是推进剂储供与燃烧室的集成边界问题。从实际应用场景来看，这类混合推进火箭多用于小型探空试验、业余航天载荷发射场景，相比纯固体火箭推力可调、安全性更高，相比纯液体火箭结构复杂度低、维护成本可控，是小体量航天发射任务的常用选型。

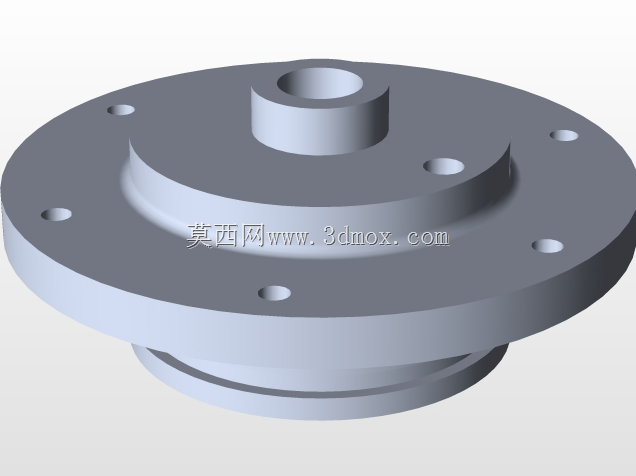

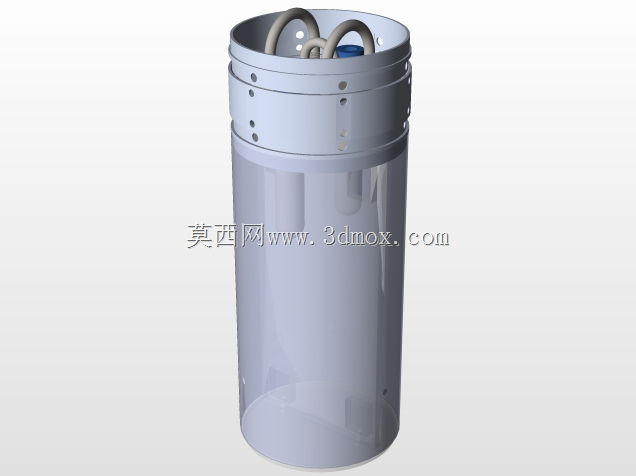

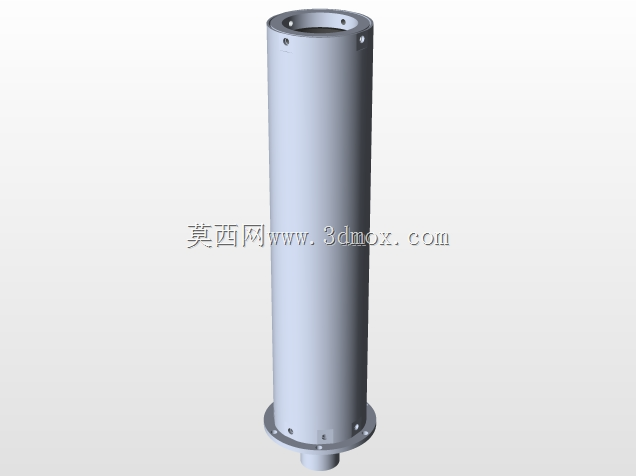

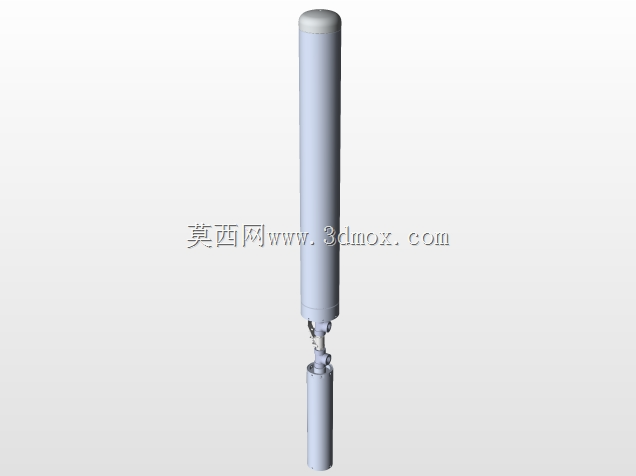

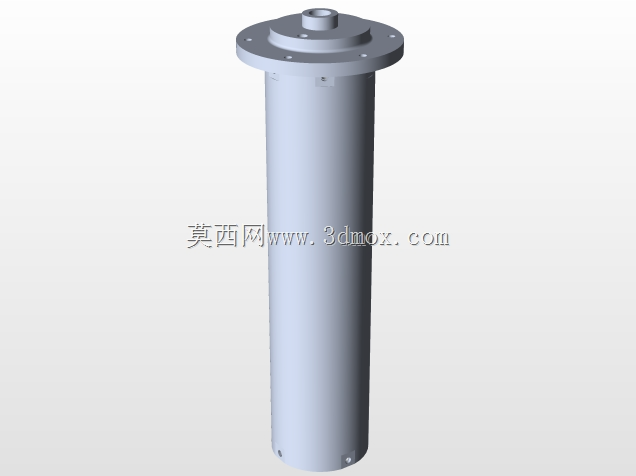

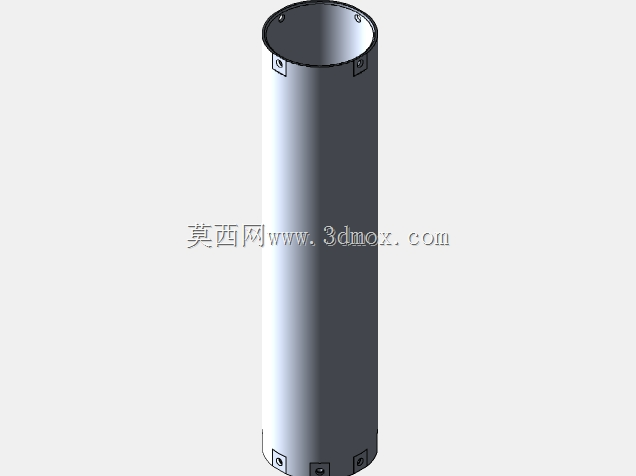

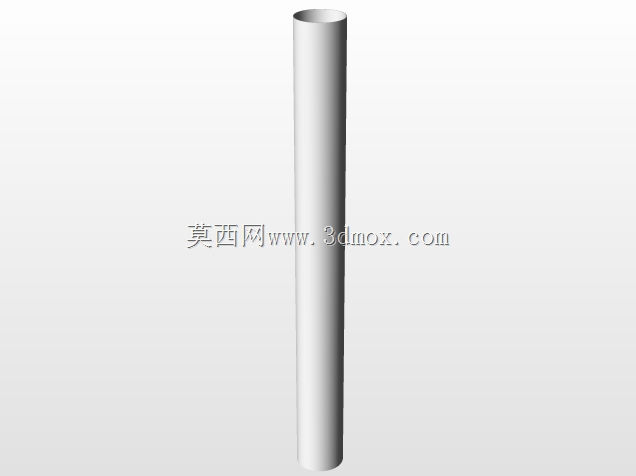

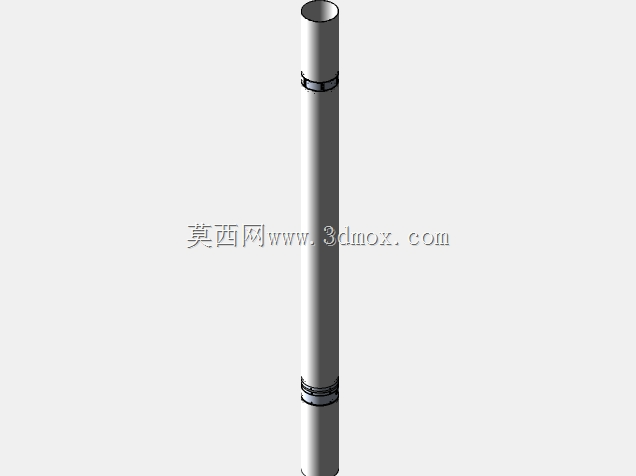

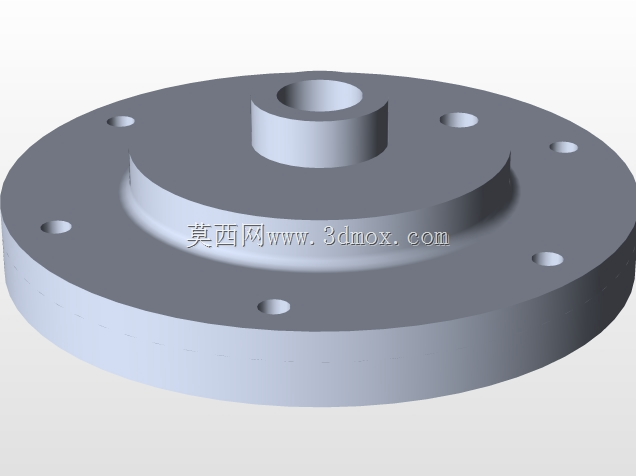

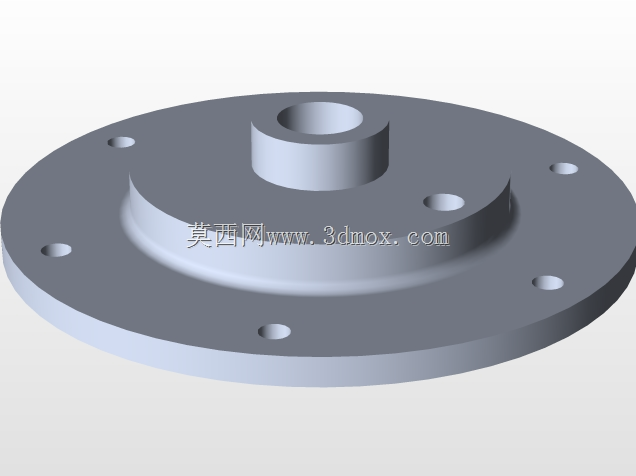

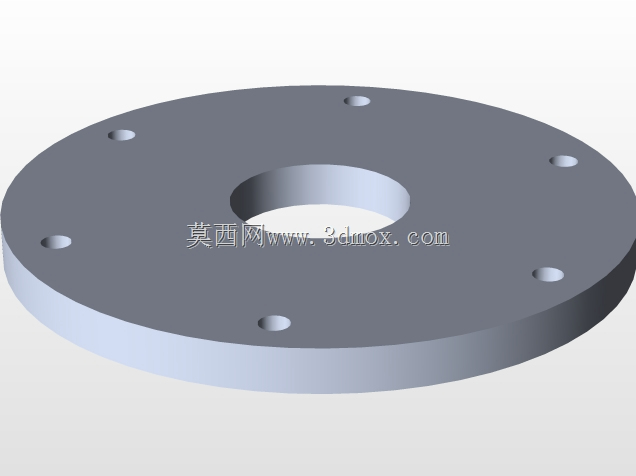

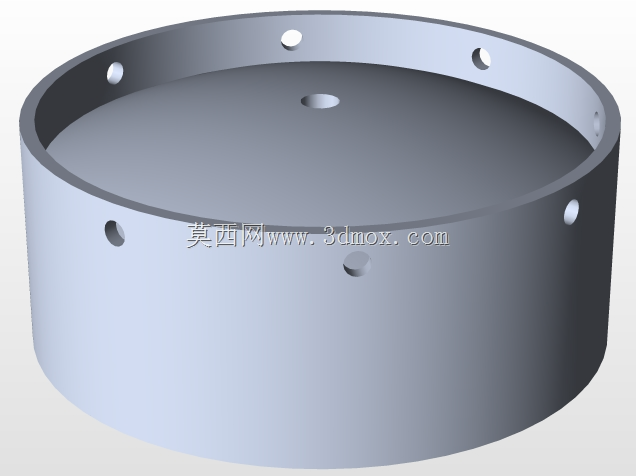

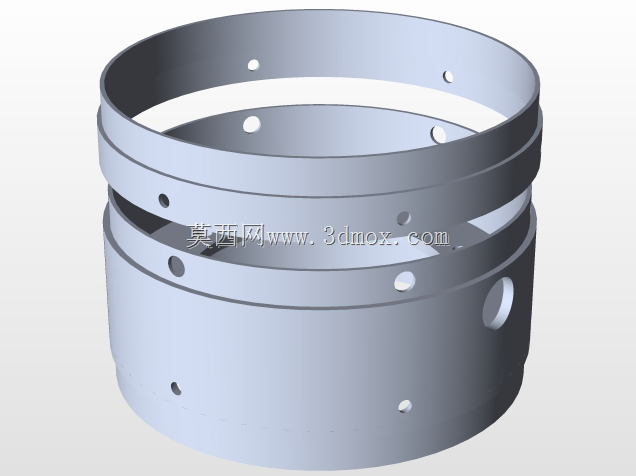

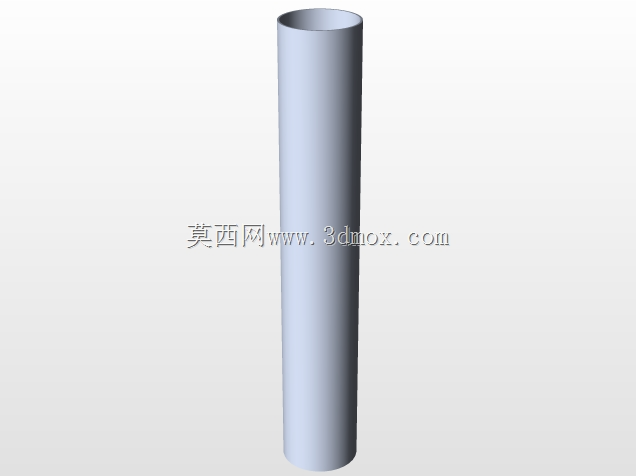

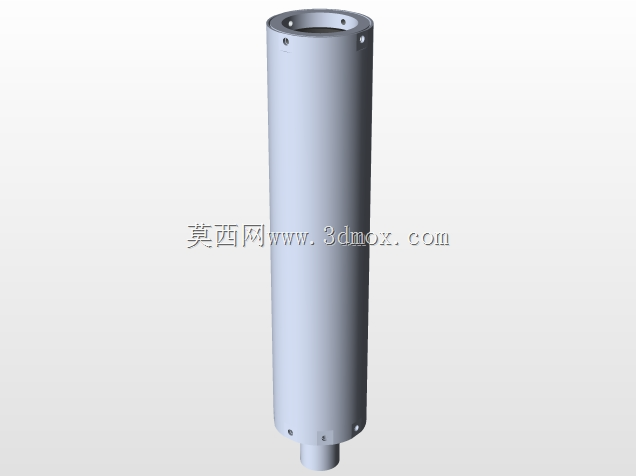

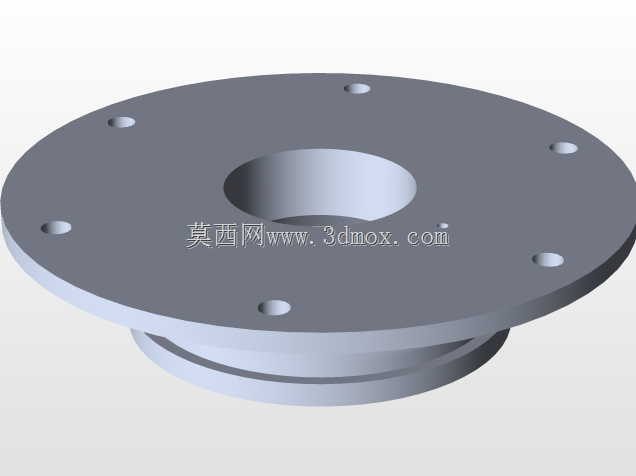

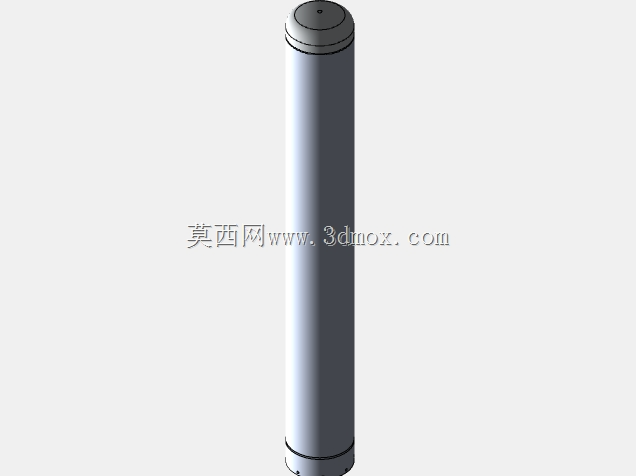

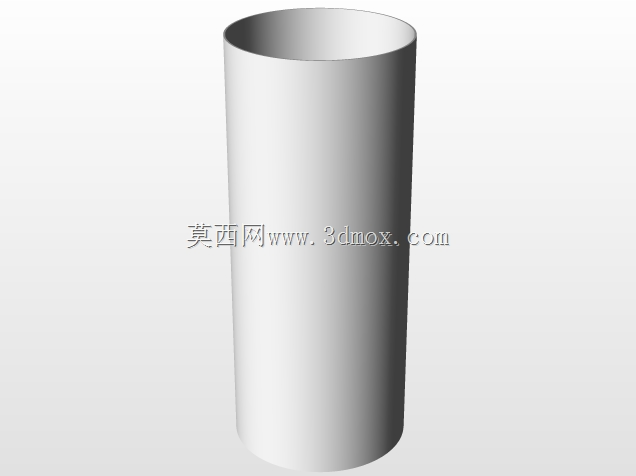

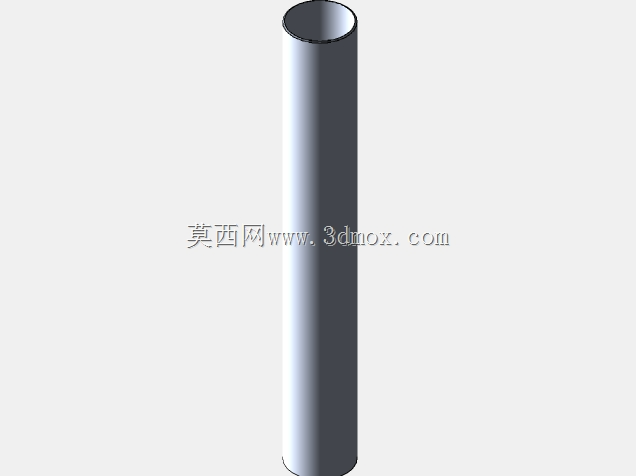

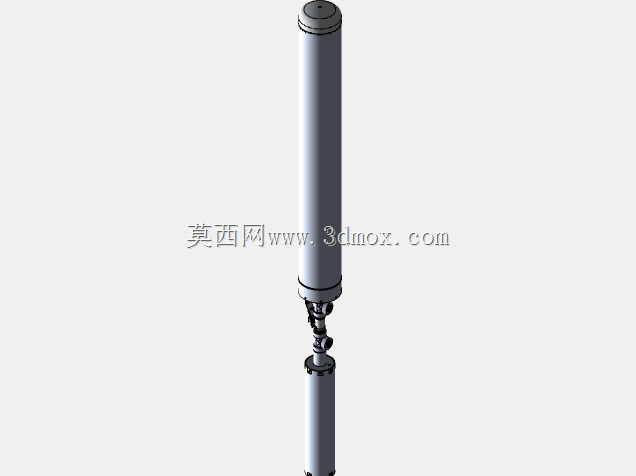

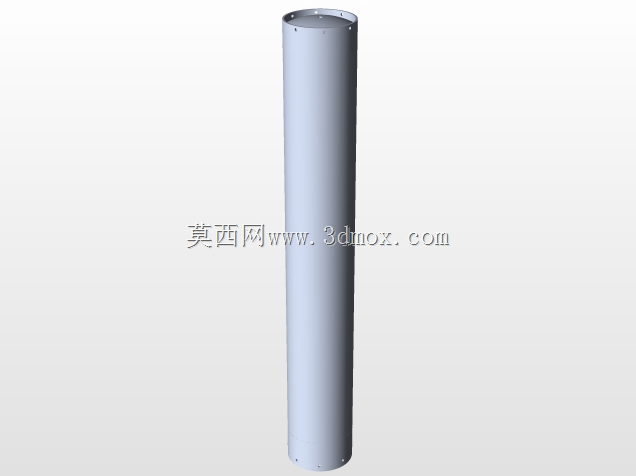

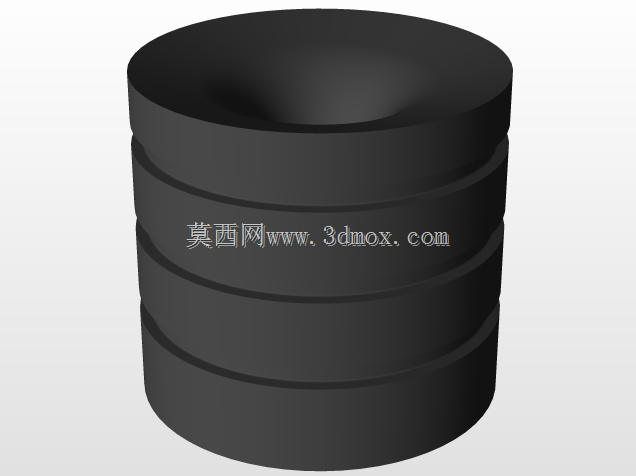

设计过程中首先明确了安装边界：顶部法兰结构用于对接载荷舱或者整流罩，法兰上的均布安装孔位按照通用小型火箭接口标准设置，可适配多数标准探空载荷的安装需求，法兰端面的同轴度公差控制在0.02mm以内，避免箭体对接后出现轴线偏斜影响飞行姿态。筒身作为核心承力结构，同时承担氧化剂储腔与发动机机身的双重功能，内部做了分区隔断设计，前段储存液态一氧化二氮氧化剂，后段集成石蜡燃料药柱与喷注结构，省去了独立储箱与发动机的连接冗余结构，有效降低了整体结构重量。

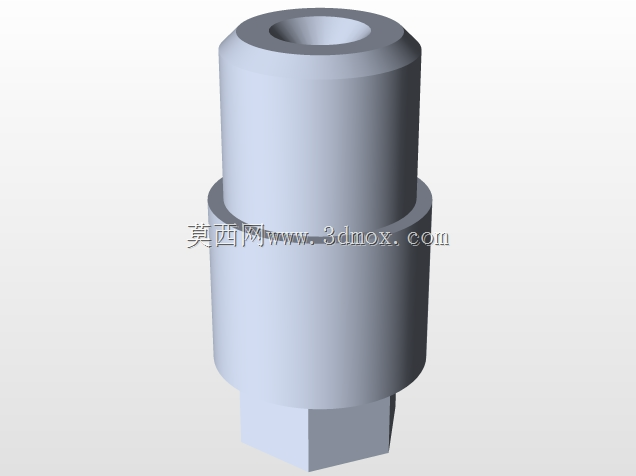

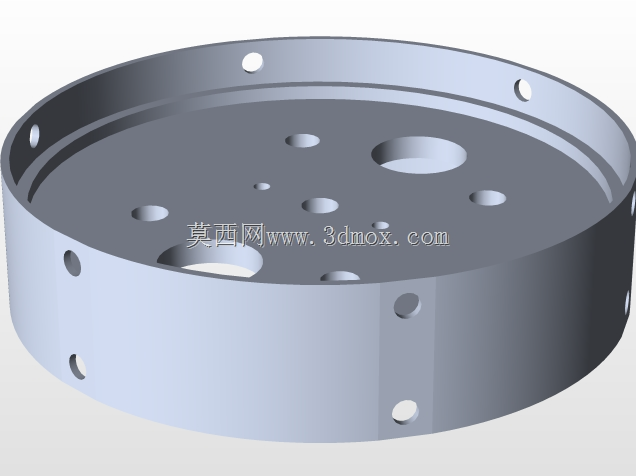

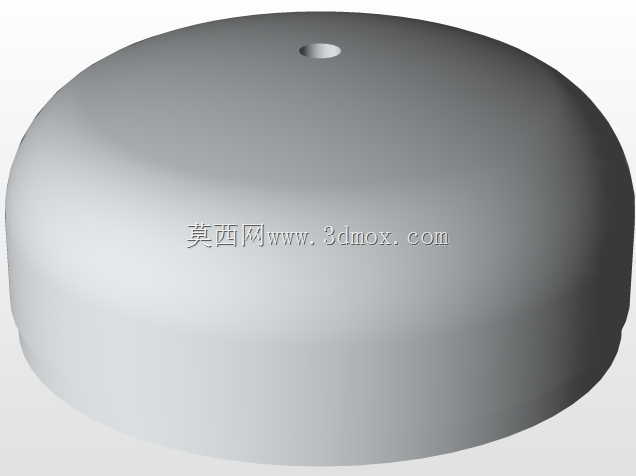

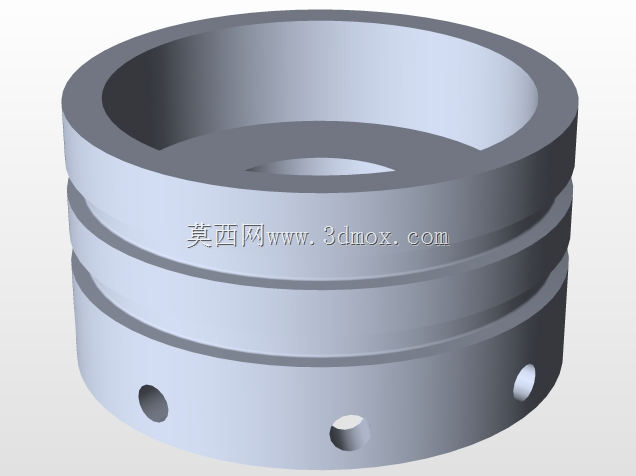

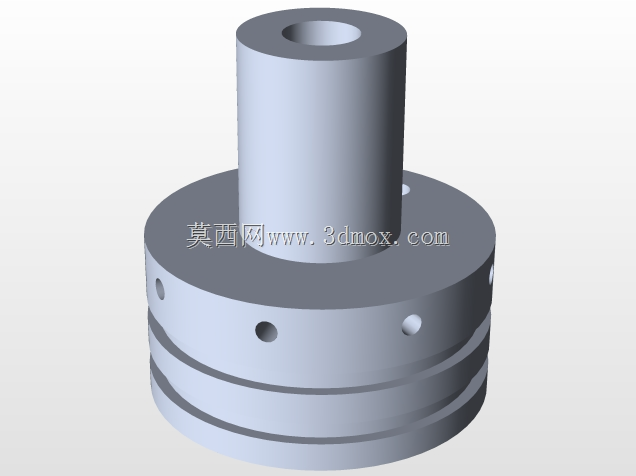

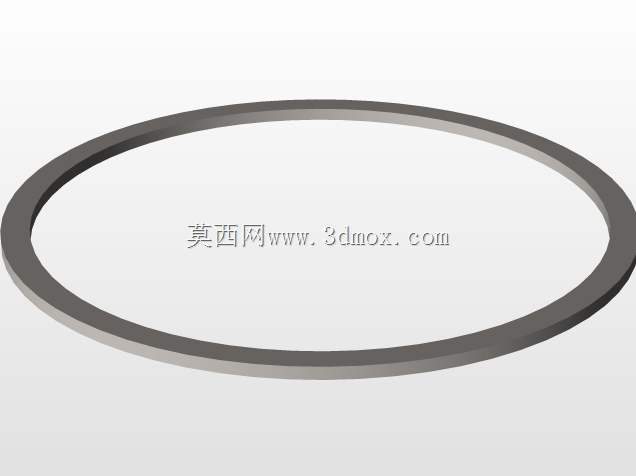

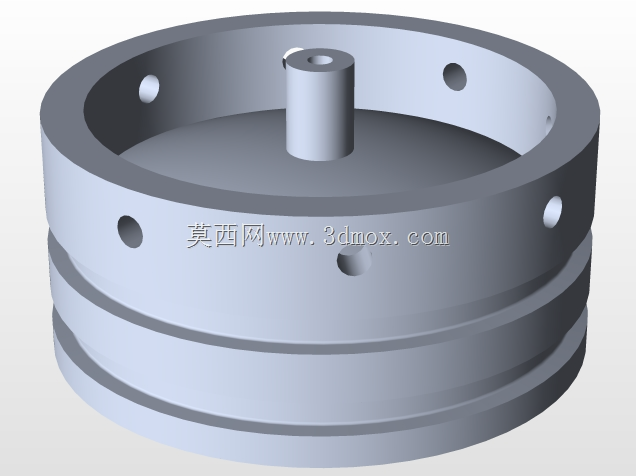

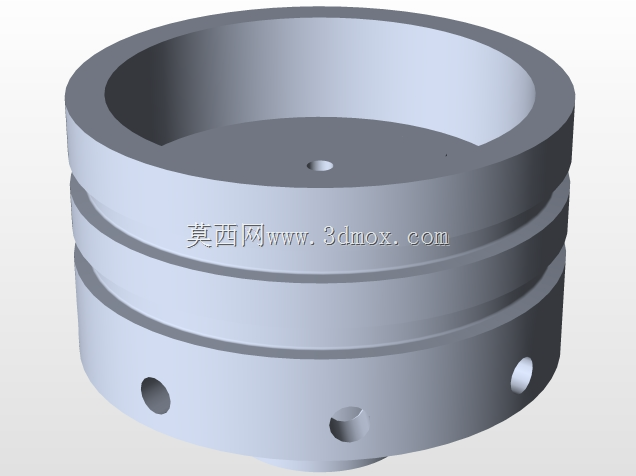

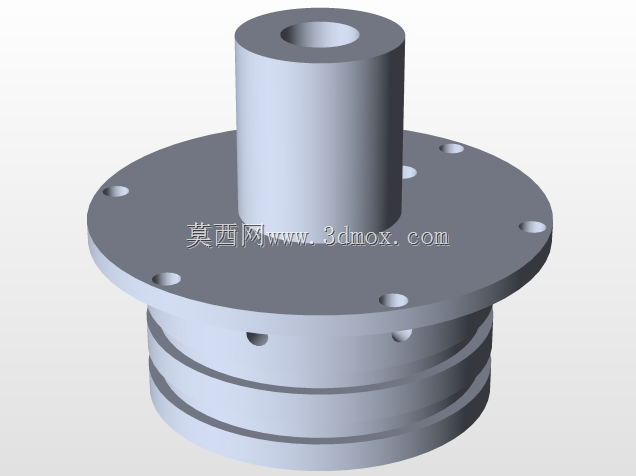

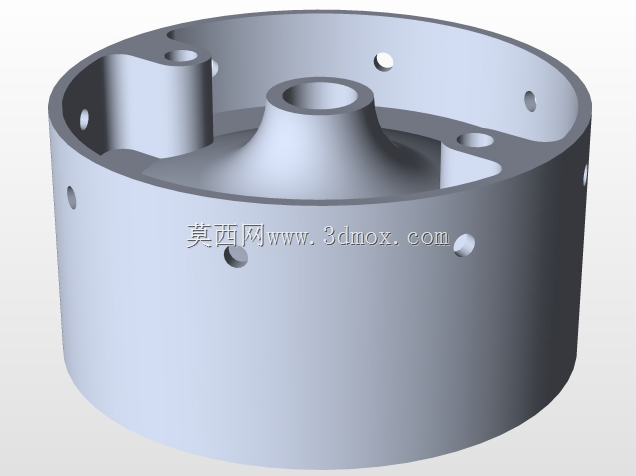

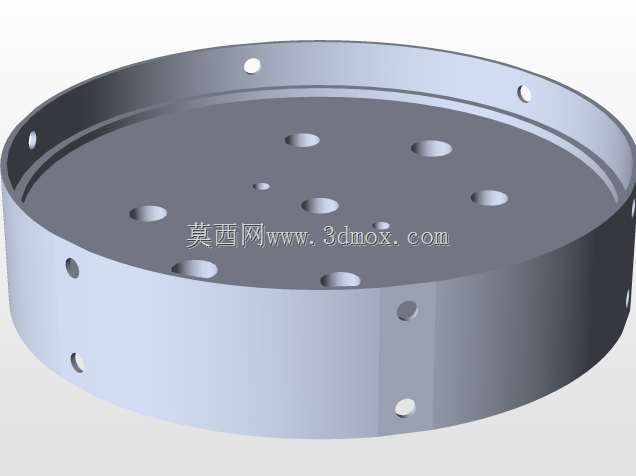

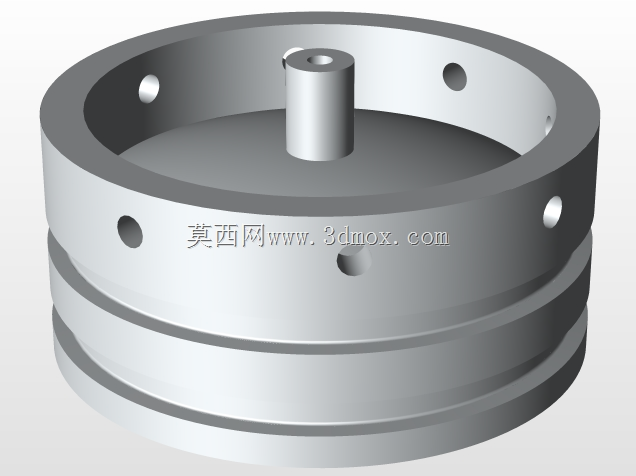

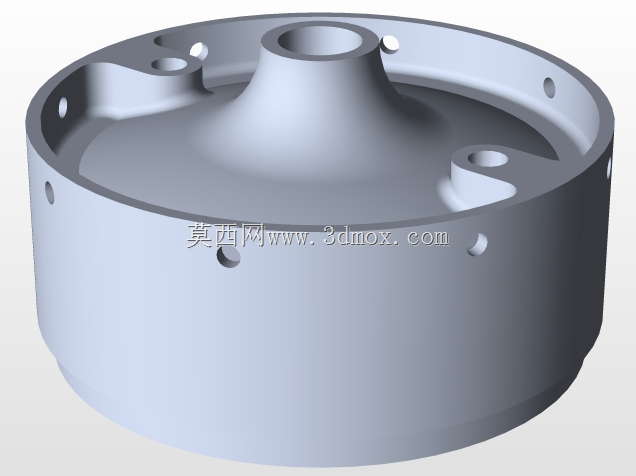

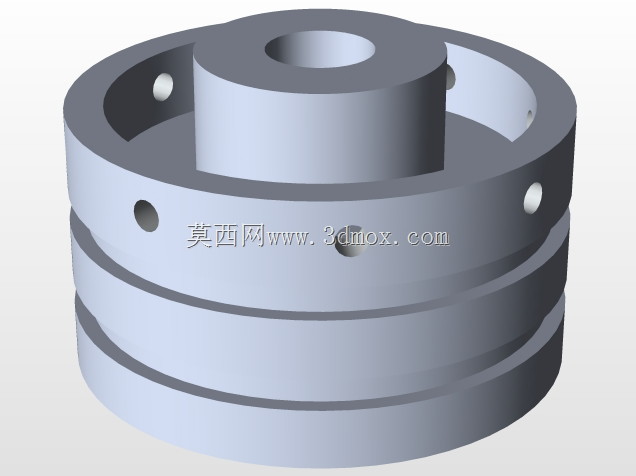

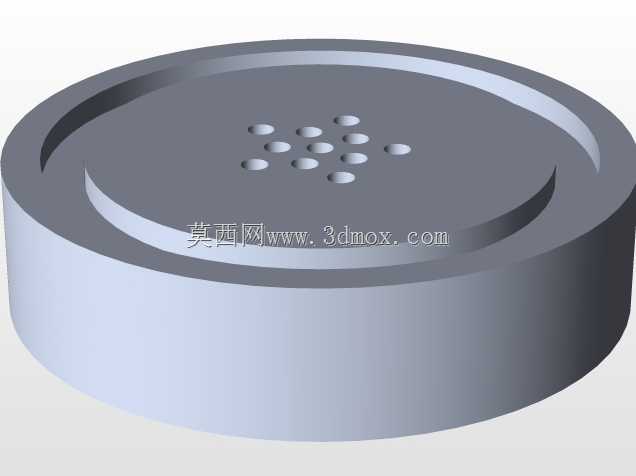

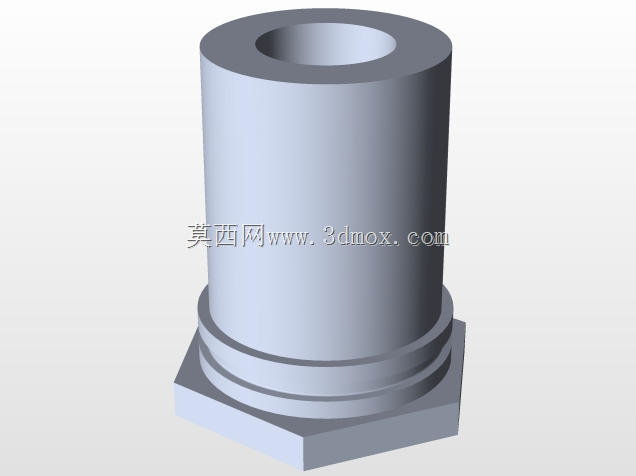

功能特性上，筒身外壁做了轻量化减薄处理，同时在储腔段内壁做了阳极氧化防护层，避免一氧化二氮长期储存对筒壁的腐蚀，喷注器设置在储腔与燃料段之间，采用多孔直流式喷注结构，能够保证氧化剂均匀喷入燃料段与石蜡充分接触燃烧，燃烧效率可稳定在90%以上。顶部的凸台接口用于加注氧化剂与安装泄压阀，加注口的密封结构采用双道O型圈密封，可承受10MPa以内的工作压力，泄压阀的开启压力设置为12MPa，避免储腔超压出现安全隐患。

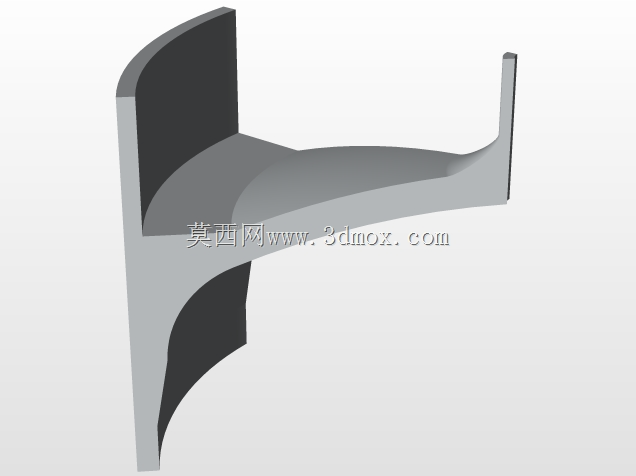

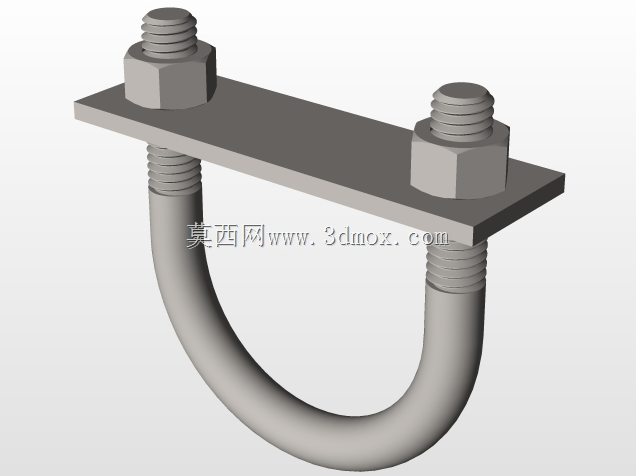

设计思路上优先考虑了加工与装配的便捷性，整体筒身采用一体化旋压成型工艺，减少了焊接接缝带来的强度薄弱点，顶部法兰与筒身采用焊接连接后做整体时效处理，消除焊接应力避免长期存放出现变形。底部预留的喷管安装接口采用台阶式定位结构，可快速更换不同扩张比的喷管，适配不同发射高度的推力需求，喷管与箭体的连接采用卡箍式快拆结构，野外作业时无需专用工具即可完成喷管更换与燃料装填。

从实际使用角度出发，筒身外壁预留了两个传感器安装座，可分别安装压力传感器与温度传感器，实时监测储腔内氧化剂的状态参数，为推力调节提供数据支撑。整体结构的重心经过反复配平调整，空载状态下重心位于箭体轴向中点靠前位置，加注推进剂后重心偏移量控制在5mm以内，能够保证飞行过程中的姿态稳定性，无需额外增加配重块调整重心。
