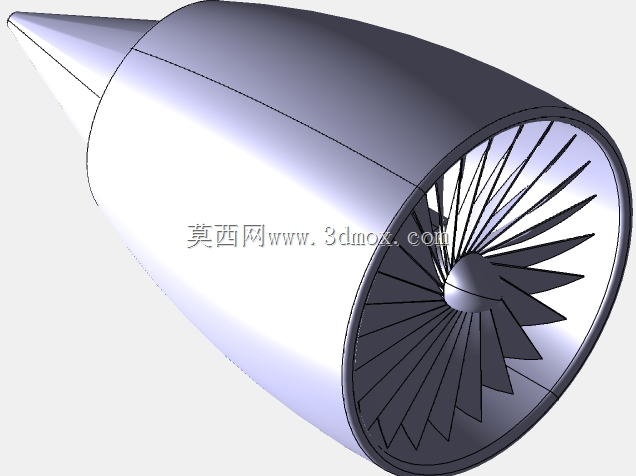

高仿真涡扇发动机核心机结构展示

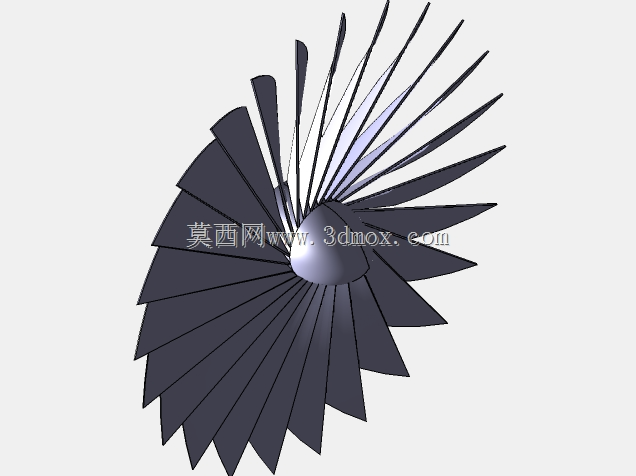

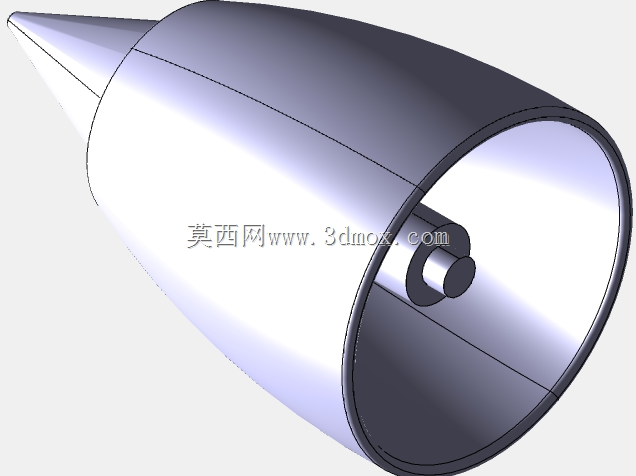

该涡扇发动机结构模型还原了大涵道比涡扇的核心气动布局，可直接用于航空类专业教学演示、动力系统结构认知实训场景，也能作为航空装备展厅的展陈载体，帮助从业者直观理解涡扇发动机的气流走向与部件配合逻辑。从实际用途来看，模型完整呈现了进气整流罩、风扇叶片段、核心机外涵道的衔接关系，可用于新入职结构设计人员快速掌握航空发动机外部轮廓的设计基准，也能作为航改型燃气轮机外部结构设计的参考参照，在做机载设备安装匹配时，可直接提取外轮廓曲面作为安装边界校核依据。设计思路上，模型优先还原了实际量产机型的气动外形特征，进气整流锥采用流线型曲面过渡，与风扇叶片前缘的间隙控制贴合实际装配公差要求，避免出现气动干涉的不合理结构；风扇叶片的叶型扭转角度沿叶高方向渐变，符合大涵道比涡扇的叶片气动设计规律，外涵道壳体的曲面顺滑度满足气流沿程阻力最小的工程要求，没有出现突兀的折角结构。外形尺寸方面，模型按等比例缩放设计，整体最大直径集中在风扇段位置，向后延伸的核心机段直径逐步收窄，安装边界可通过提取模型外轮廓的最大包络面确定，在做发动机挂架匹配设计时，可直接调用该模型的安装接口位置数据，校核挂架与发动机外涵道壳体的间隙是否满足维护操作空间要求。从功能特性来看，模型拆分了进气段、风扇段、外涵道壳体几个独立的结构模块，可单独拆解展示内部风扇叶片的排布方式，叶片与轮盘的连接结构采用简化的榫头连接形式还原，符合实际发动机的叶片装配逻辑，没有做过度简化导致结构失真。在做航空动力装置的选型论证阶段，该模型可作为直观的结构参考，帮助设计团队快速梳理不同构型涡扇发动机的外部轮廓差异，提前预判载机平台的发动机舱尺寸匹配问题，避免后期出现安装空间不足的设计返工。模型的曲面连续性达到G2级别，可直接用于渲染出图制作技术方案汇报材料，也能导入仿真软件做基础的外部流场初步分析，验证进气道入口的气流均匀性是否符合设计预期。
