近程战术制导弹药结构设计方案

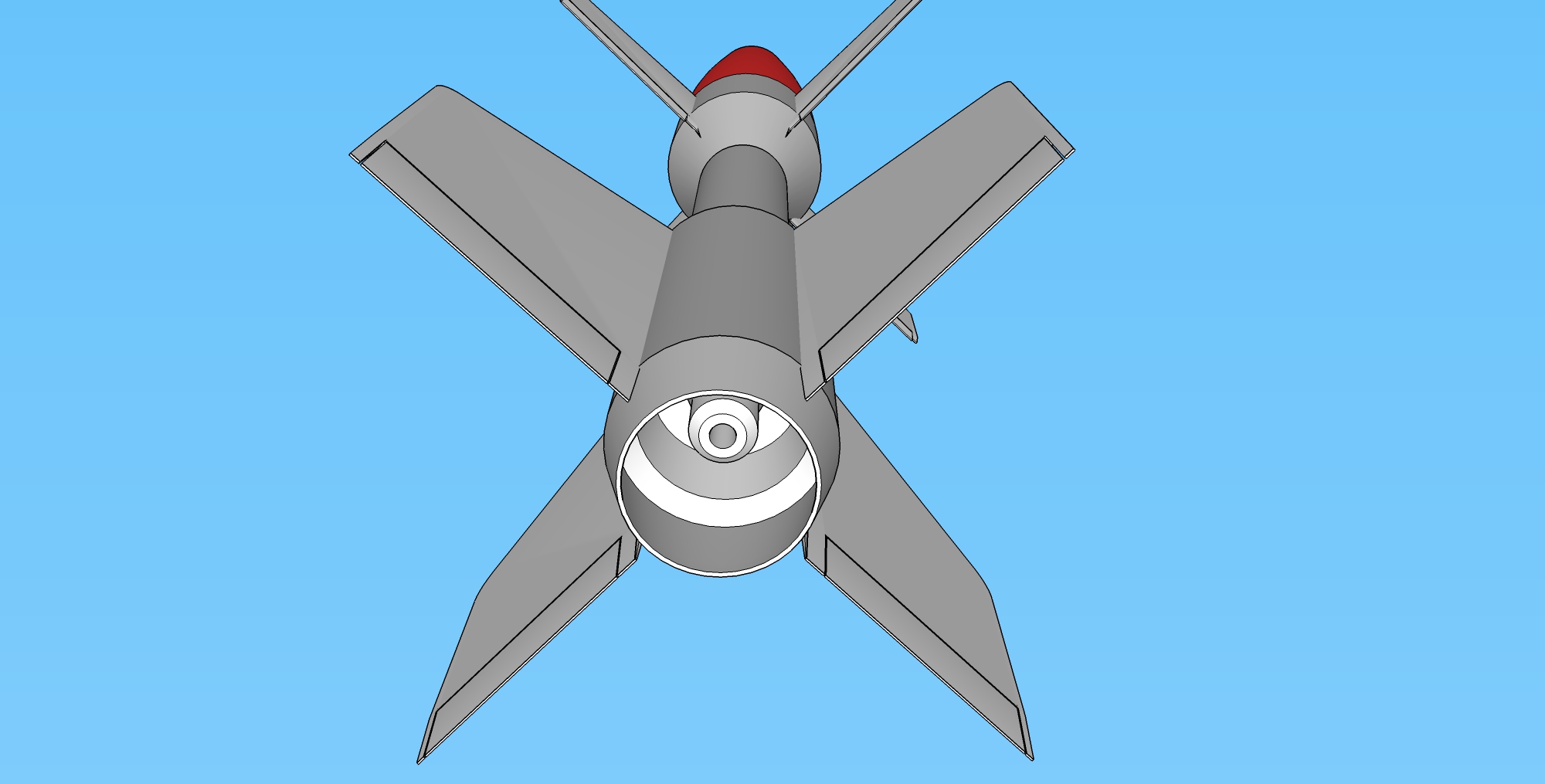

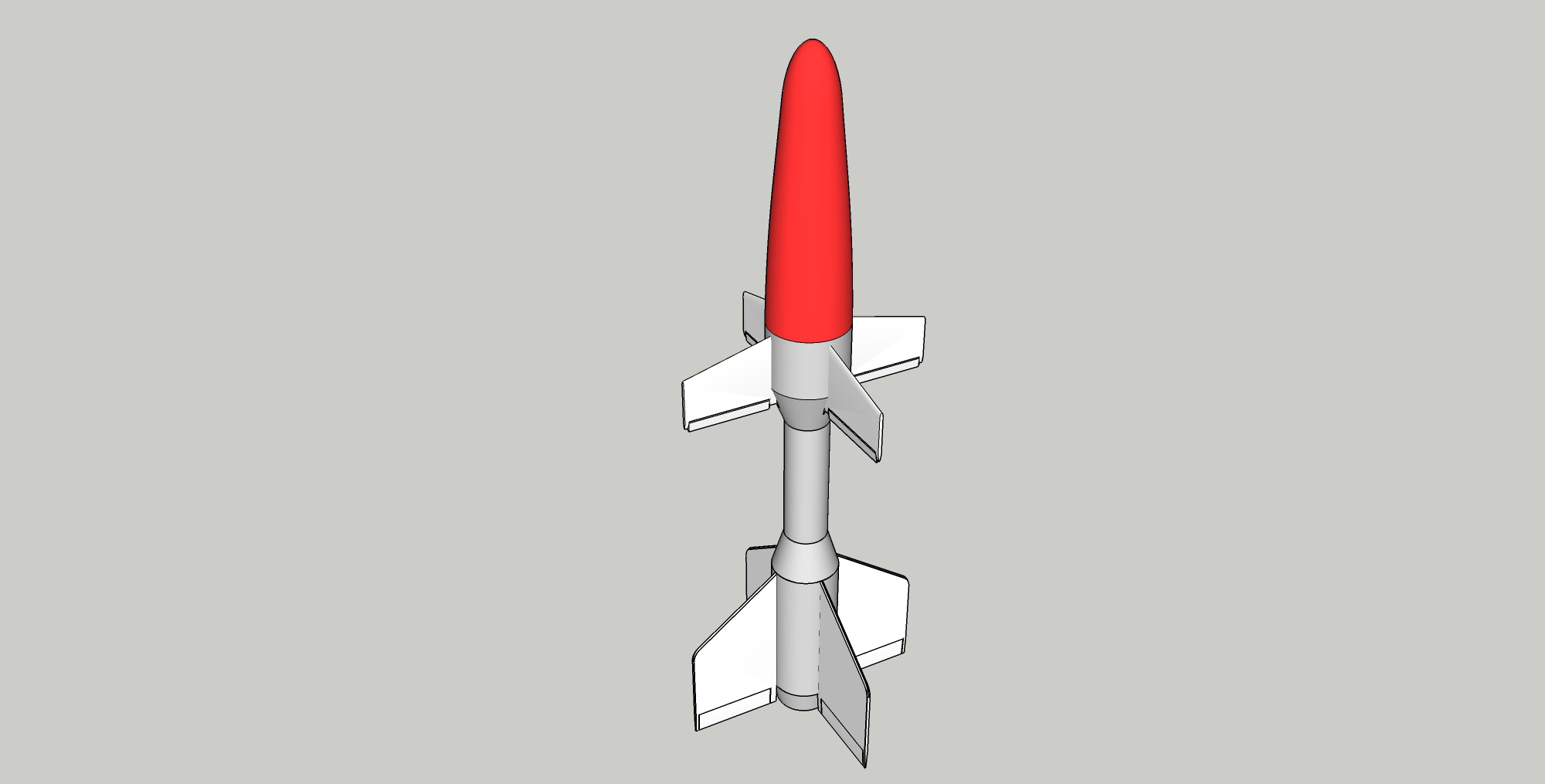

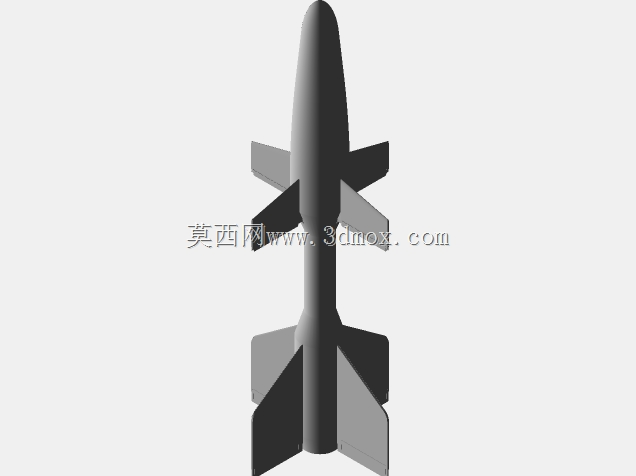

该制导弹药结构可适配多类陆基、机载发射平台，在近程防空、对地精确打击场景中承担末端毁伤职能，设计阶段优先兼顾发射过载耐受、飞行气动稳定性与战斗部安装兼容性，整体结构采用分段模块化布局，从弹头到尾段依次为导引头舱、战斗部舱、动力舱、尾舵控制舱，各舱段通过定位止口加径向销钉实现同轴装配，既保证舱段间的连接刚度，也便于不同功能模块的快速替换适配不同任务需求。弹头部分采用长细比约3:1的卵圆旋成体线型，可有效降低跨音速飞行阶段的波阻，头部预留的导引头安装腔可适配红外、雷达等不同制导组件，内壁设计有环形走线槽用于布设信号传输线缆，避免线缆在高过载工况下出现移位断裂。战斗部舱段采用等直径圆柱壳体设计，壳体壁厚根据预设破片杀伤半径做等强度优化，既保证爆炸时的破片成型率，也尽可能降低舱段结构死重，舱段前后端均设计有密封槽，可适配高爆、子母、穿甲等不同类型战斗部的安装需求，安装边界预留足够的轴向调节余量，可根据战斗部重量调整整体质心位置，保证全弹质心落在气动焦点前方的合理区间内。中部弹翼采用后掠切尖三角翼布局，翼根与弹身采用插接式连接，翼型选用对称薄翼型，在保证升阻比的同时尽可能减小翼面厚度，降低外挂发射时的空气阻力，弹翼安装角设置为1.5度，可为飞行阶段提供足够的升力补偿，降低尾舵的控制负荷。尾段采用四片全动式尾舵布局，舵轴与弹身内部的伺服控制机构直连，舵面偏转角度范围设置为正负18度，可满足飞行阶段的姿态调整、轨迹修正需求，舵面与弹身之间设计有防热间隙，避免高速飞行时的气动加热导致舵面卡滞。动力舱段预留固体火箭发动机安装腔，前后端均设计有密封承压结构，可耐受发动机工作时的高温高压燃气冲刷，尾喷口处设计有燃气导流斜面，避免发动机尾焰直接冲刷尾舵舵面。整体结构的同轴度公差控制在0.02mm以内，各舱段连接面的平面度公差不大于0.01mm，可保证全弹装配后的气动对称性，降低飞行过程中的偏航力矩，外表面所有凸起结构均做流线化修型，尽可能减小寄生阻力。该结构设计可直接用于教学演示、装备仿真推演、发射适配性验证等场景，建模过程中严格按照弹药结构设计规范做尺寸链校核，所有装配关系均符合实际弹药的装配工艺要求，不存在干涉、错位等不符合工程实际的结构问题。
