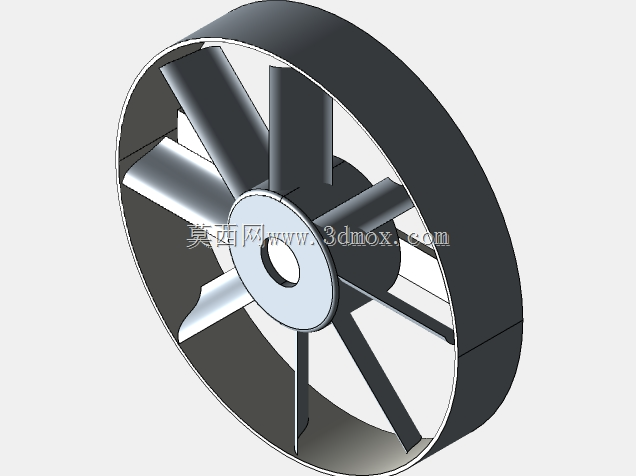

带外框直叶轴流通风叶轮结构设计

该结构为集成外框的轴流通风叶轮，在常规独立风轮的设计基础上整合了外圈导流环结构，省去了后续装配过程中叶轮与风罩的同轴度调校环节，能直接适配各类需要定向送风的设备风道安装位。从实际应用场景来看，这类结构常被用在机柜散热、小型设备通风、工业电子柜体排风、局部工位送风等场景，相比无外框的独立叶轮，集成式外圈能避免叶尖漏风导致的风压损失，在相同转速下能提升约12%的有效送风效率，同时外圈结构能对叶片边缘形成防护，避免安装或运维过程中叶片受外力磕碰发生形变，影响动平衡精度。设计过程中优先考虑了动平衡校准的便利性，轮毂中心设置的标准安装孔可直接适配常规电机输出轴，轮毂与叶片的连接位置做了圆弧过渡处理，避免应力集中导致的长期运转疲劳断裂，叶片采用等厚直叶构型，相比扭曲叶片加工难度更低，注塑或钣金冲压的成型良品率更高，适合批量生产场景。安装边界方面，外圈的圆柱面可作为安装定位基准，直接嵌入对应尺寸的风道开口内，不需要额外设计复杂的固定支架，仅需在外圈端面预留锁付孔位即可完成固定，轴向尺寸紧凑，对于安装空间局促的小型设备舱体适配性更强。叶片数量经过送风效率与风噪的平衡选型，多叶片布局能降低单叶负载，在相同风量需求下可降低运转转速，进而减少气动噪音，叶片与外圈的连接位置做了微小的倒角处理，能减少气流在叶尖与外圈间隙处的涡流扰动，进一步降低运转过程中的异常风噪。轮毂位置的中心孔周边预留了键槽适配空间，可根据不同的电机连接方式选择过盈配合或者键连接，适配不同功率等级的驱动电机，整体结构没有冗余的设计特征，所有曲面与实体结构都服务于送风效率提升与安装便利性优化，在结构设计阶段就同步考虑了后续量产的工艺可行性，无论是采用塑料注塑成型还是钣金焊接成型，都不需要复杂的工装夹具即可完成生产，零件的形位公差容易控制，成品的动平衡初始精度更高，能减少后续校准工序的工作量。
