苏霍伊苏-27歼击机外观结构三维数模

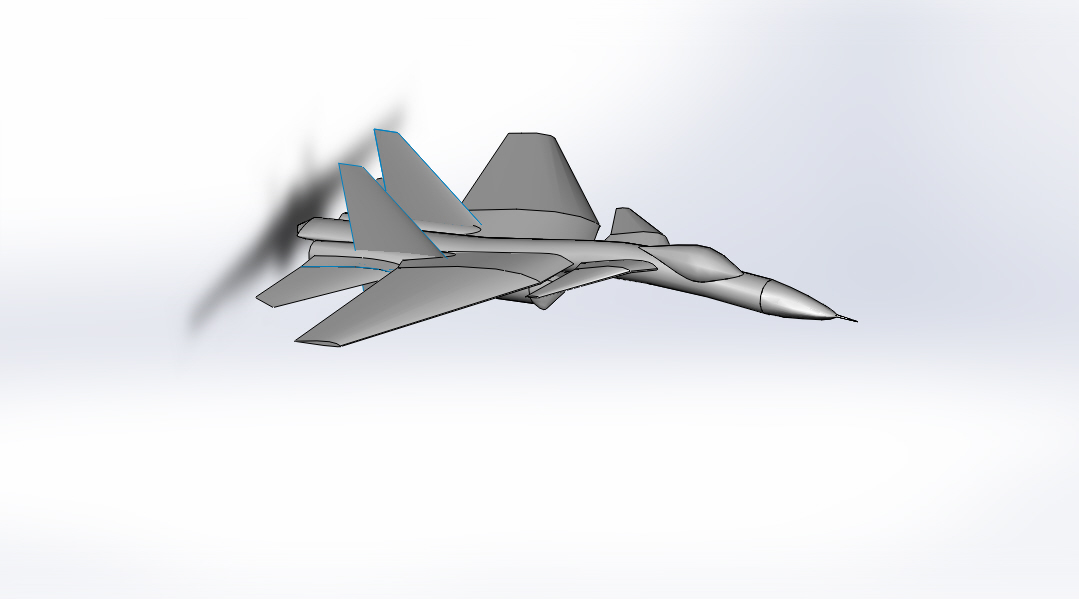

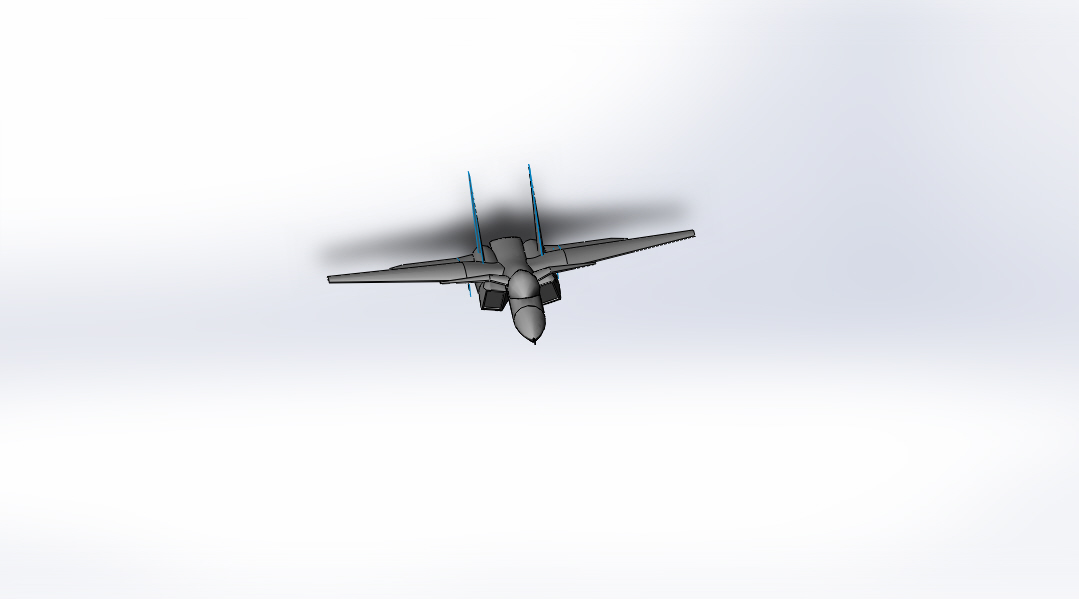

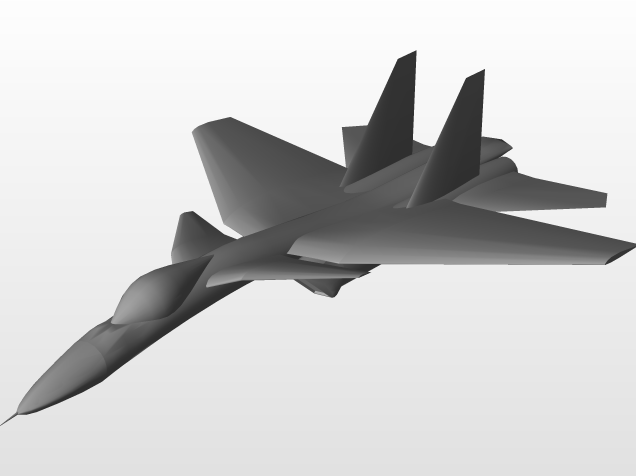

该三维数模还原了苏-27歼击机的整体气动外形与核心结构布局，建模过程中优先匹配了该机型的翼身融合体设计特征，将中央翼与机身平滑过渡的曲面曲率做了连续处理，避免出现曲面断层导致的气动特征失真。从实际应用场景来看，这类军机外观数模可用于航空科普教具开发、航模改装设计参考、虚拟仿真场景的航空器素材搭建，也能作为飞行器气动专业入门阶段的外形参考样本，帮助初学者理解第三代歼击机的升力体布局设计逻辑。

数模构建时，首先梳理了整机的安装边界：机身纵向总长、翼展宽度、垂尾高度的比例严格对照实机公开的尺寸参数做了等比例缩放，机身头部的雷达罩锥度、座舱盖的水泡型曲面弧度、进气道的斜切角度都做了特征还原，两侧进气道的可调斜板位置预留了可编辑的结构间隙，方便后续做进气道调节机构的拓展建模。机翼部分的前缘后掠角、翼尖导弹挂架的安装位、尾翼的差动舵面分块都做了独立的实体拆分，没有将舵面与主翼做布尔合并，方便后续做飞行动画的舵面偏转设置。

设计思路上没有追求内部航电、动力系统的精细还原，而是把建模重心放在了外部气动面的特征准确性上：机背的减速板安装位置、尾喷口的收敛片分层结构、机身表面的气动检修口轮廓都做了浅浮雕式的特征刻画，既保证了外观辨识度，又控制了整体模型的面数，不会出现过多冗余碎面导致的软件卡顿。起落架部分做了简化的收放位结构预留，主起落架的轮距、前起落架的转向接地点位置都符合实机的地面停放姿态，能够直接用于地面静态展示场景的装配，不需要额外调整重心位置。

从结构设计从业者的参考角度来看，该数模的曲面分面逻辑贴合工业建模的常规流程，机身纵向的引导线全部采用G2连续过渡，没有出现多段碎线拼接导致的曲面褶皱，机翼与机身衔接的位置做了圆角过渡处理，还原了实机的蒙皮铆接区域的平滑特征，对于练习复杂曲面航空器建模的人员来说，可直接参考其分面思路，掌握大尺寸翼身融合体的建模技巧。
