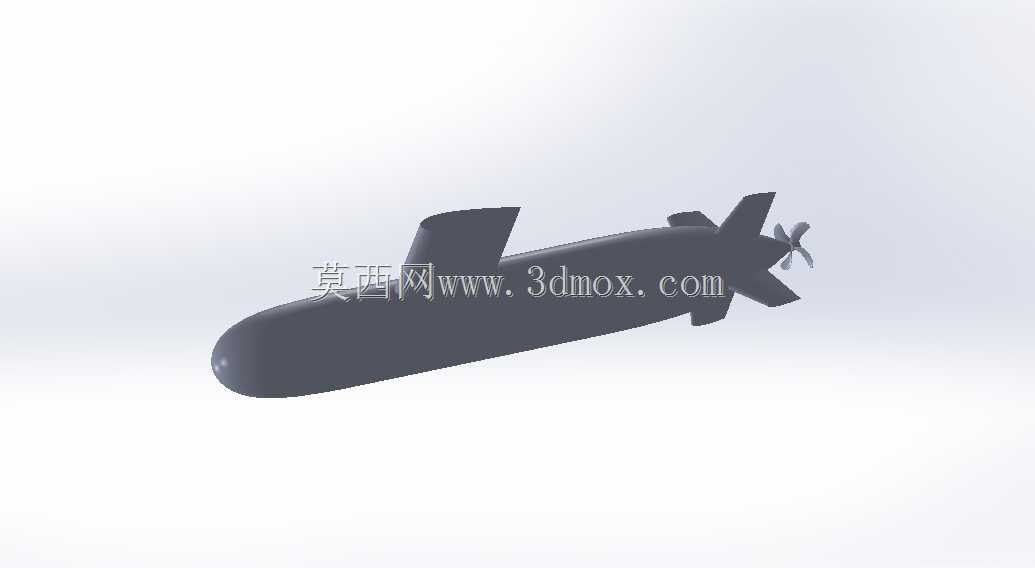

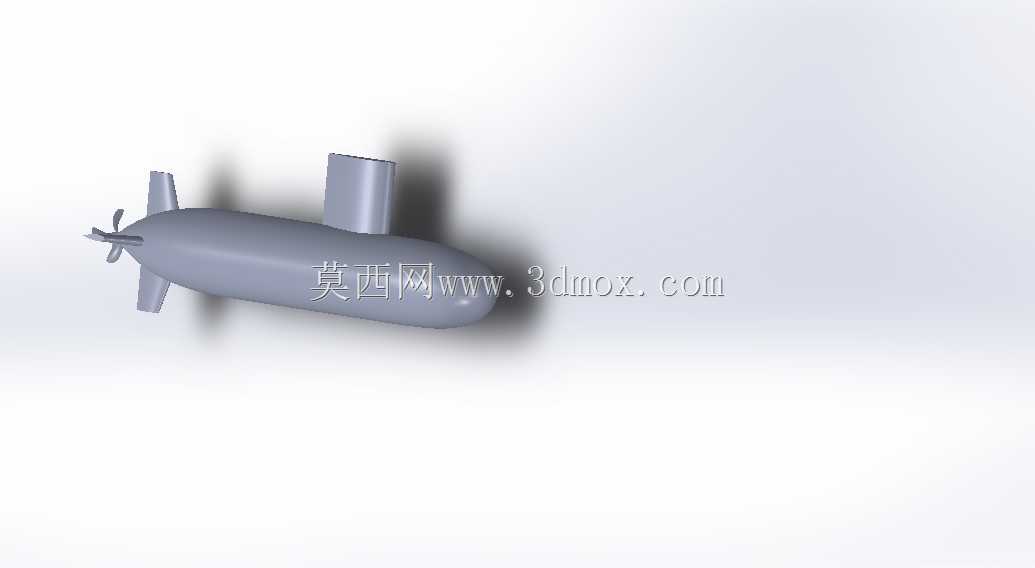

DARPA Suboff潜艇外形结构三维建模

在水下航行器研发与教学演示场景中，这类Suboff构型的潜艇模型常被用于水动力性能验证、流场仿真对标以及结构布局教学，区别于作战装备的全细节建模，该模型重点还原了潜艇的核心水动力外形特征，可直接导入流体仿真软件完成阻力测算、流场分布模拟，也能作为教学道具帮助初学者理解潜艇的总体布局逻辑。从功能特性来看，模型完整复现了水滴型回转艇体、指挥台围壳、十字形尾操纵面以及尾部螺旋桨的相对位置关系，艇体曲面严格遵循Suboff公开的线型参数，没有额外添加外露的武器、传感器等附属结构，保证了水动力外形的纯粹性，适合用于基础流场分析的几何前处理工作。建模过程中首先要确定艇体的基准轴线，先绘制艇体的纵剖面型线，通过回转命令生成主艇体的基础曲面，这里要注意艇艏与艇艉的线型过渡曲率，避免出现曲面褶皱影响后续网格划分；之后单独绘制指挥台围壳的截面轮廓，通过拉伸、曲面裁剪完成围壳与主艇体的拼接，拼接位置要做圆角过渡处理，还原实艇的流体优化设计；尾舵部分先绘制单个舵叶的翼型截面，沿舵轴方向拉伸后分别布置在艇艉的上下左右四个位置，保证四个舵面的对称度误差控制在建模公差范围内；最后处理尾部螺旋桨，先绘制单个桨叶的曲面特征，通过圆周阵列完成五叶桨的建模，再将桨毂与艇艉轴段对齐装配。从安装边界来看，该模型的整体尺寸按照Suboff标准试验模型比例缩放，艇体最大直径位于中部靠前位置，围壳顶部距离艇体基线的高度、尾舵的展长都严格匹配公开的试验参数，没有超出线型包络的突出结构，可直接放入标准水洞试验的几何约束范围内，不需要额外做结构简化。建模时要注意各部件的布尔运算逻辑，主艇体作为基础实体，围壳、舵叶、桨毂都要与主艇体做合并处理，避免出现重叠面、缝隙等几何错误，保证导入仿真软件时能直接生成封闭的计算域；曲面建模阶段要频繁检查曲率梳，确保艇体表面的G2连续，尤其是围壳与艇体的交接处、艇艉线型收缩段，曲面光顺度直接影响后续流场计算的收敛性。对于从事水下装备设计的从业者来说，这类标准构型模型是很好的练习载体，既能掌握回转类曲面的建模技巧，也能理解水动力外形的设计逻辑，建模过程中不需要纠结内部舱室的细节，重点把控外形的尺寸精度与曲面质量即可，完成后的模型可直接用于CFD前处理、教学演示或者3D打印制作实体展示样件。
